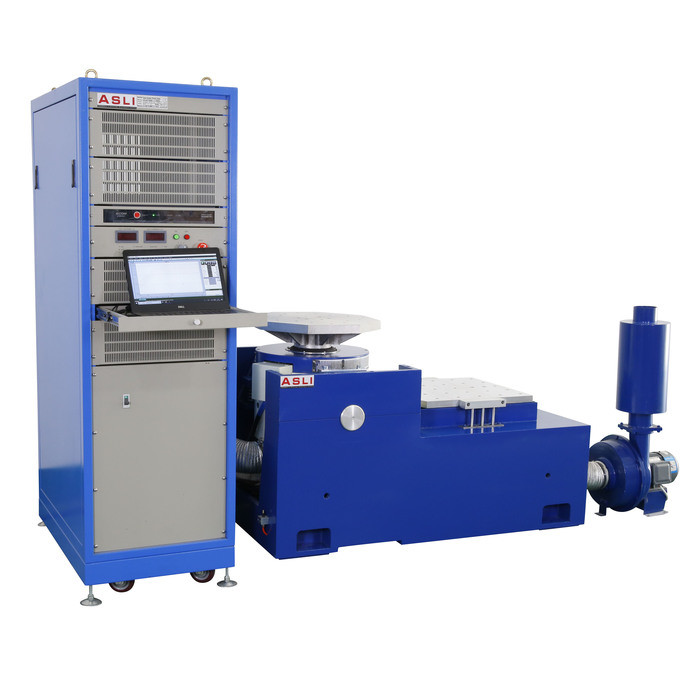

DO-160 Endüstriyel Elektrikli Cihazlar Elektrodinamik Tip Titreşim Test Cihazı
Titreşim testi nasıl yardımcı olur?
Titreşim testi, bir ürünün, makinenin veya yapının ömrü boyunca karşılaşabileceği veya görebileceği koşulları (bir test ortamında) taklit ederek yapılır; bu koşullar nakliye sırasındaki koşulları ve operasyonları da içerir. Bu nedenle, titreşim testi performans sorunlarını ve potansiyel arızaları başlamadan veya oluşmadan önce önler.
Ayrıca, Petrol ve Gaz, Enerji Üretimi, Metaller ve Madencilik gibi üretim yoğun sektörlerde, herhangi bir makine veya cihazın arızalanması veya durması verimlilik kaybına ve daha yüksek üretim maliyetlerine yol açar ve ayrıca güvensiz bir çalışma ortamı yaratır. Bu nedenle, bu sektörler sürekli ve düzenli titreşim testi gerektirir.
Depolama için belgeyi indirin -- buraya tıklayın ----→titreşim test ekipmanı ES-10.pdf
DO-160 Endüstriyel Elektrikli Cihazlar Elektrodinamik Tip Titreşim Test Cihazı için lütfen aşağıdakileri hazırlayın ve sorunuzu gönderin, size uygun modeli tavsiye etmenize yardımcı olacağız
Numune Açıklaması
Numune Test Kütlesi
Numune Boyutları
Test profili mevcutsa
Maksimum test ivmesi
X,Y,Z yönlü test veya sadece Z yönlü test
Model spesifikasyonu ekranda
| Sistem Spesifikasyonu | |||
| Sistem Modeli: | ES-10 | ||
| Frekans Aralığı: | 3~3500 | ||
| Nominal Kuvvet | Sinüs N | 10000 | |
| Rastgele N | 20000 | ||
| Şok N | 20000 | ||
| Maksimum İvme. | sinüs (m/s2) | 1000 | |
| Rastgele (m/s2 rms) | 1000 | ||
| Şok (m/s2) | 2000 | ||
| Maksimum Hız. | sinüs (m/s2) | 1.8 | |
| Şok (m/s2) | 1.8 | ||
| Maksimum Yer Değiştirme. | Maksimum Seyahat mm (p-p) |
51 | |

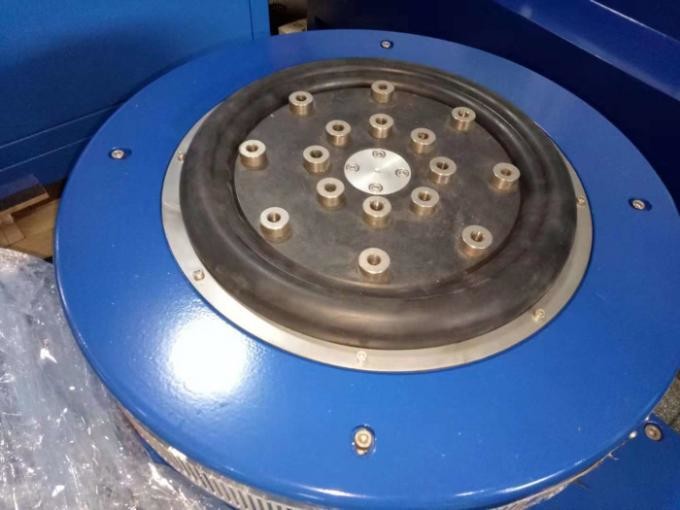

| Hareketli Bobin | 12kg | ||
| Hareketli bobin boyutu | Çap 240mm | ||
| Maksimum Yük: | 270kg | ||
Diğer mevcut titreşim çalkalayıcı seçimleri
| Model |
Nominal Sinüs Kuvvet (N) |
Nominal Rastgele Kuvvet (N) |
Frekans Aralığı (Hz) |
Nominal İvme (m/s2) | Nominal Hız (m/s) |
Nominal yer değiştirme (p-p)mm |
Maks. Yükleme (Kg) | hareketli bobin (Kg) |
Boyut Hareketli bobin (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Rastgele test için titreşim örneği
Özellikler:
1. İyi tasarlanmış dinamik daire iskeleti, daha yüksek aşamalı eksenel rezonans frekansı ile.
2. İki manyetik devre, düşük manyetik akı kaçağı, kompakt yapı ve rasyonel.
3. Rocker Rod makaralı rulmanlar düz ve ithal odaklı kompozit gövde sertliği yönelimi, eksantrik yük kapasitesi.
4. Trunnion izolasyon temeli hormon kullanımı için özeldir, mobil kolaylık kurulumu.
5. Dinamik dairenin yüksek güvenilirliğini sağlamak için gelişmiş teknoloji hareketli sistem.
6. Yeni kanal tasarımı ve soğutma etkisini artırır.
7. Yatak küçük balonun statik sertliği, dinamik sertliği, titreşim masası kapasitesini yükseltir, düşük frekans performansını iyileştirir.

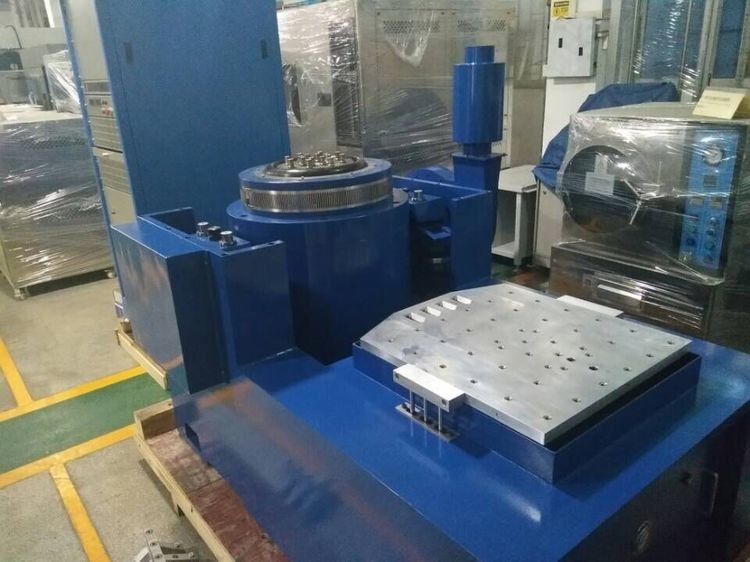

Yatay Titreşim Tablosunun Teknik Parametreleri (X,Y ekseni testi)

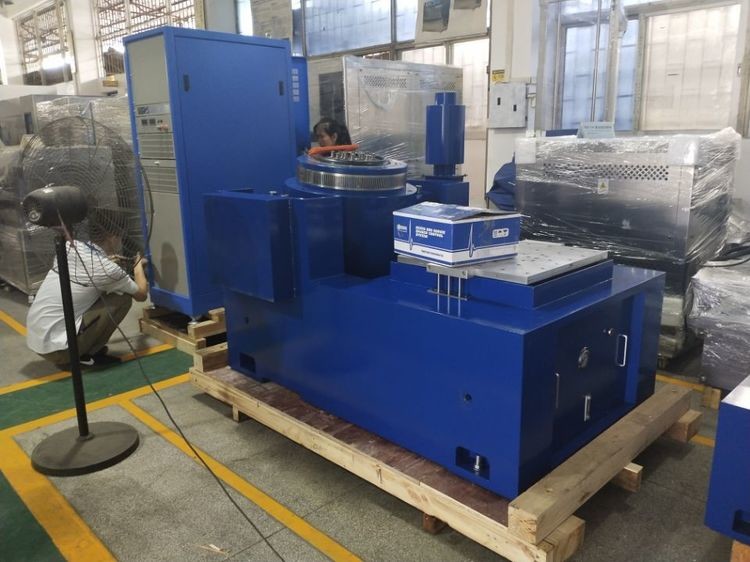

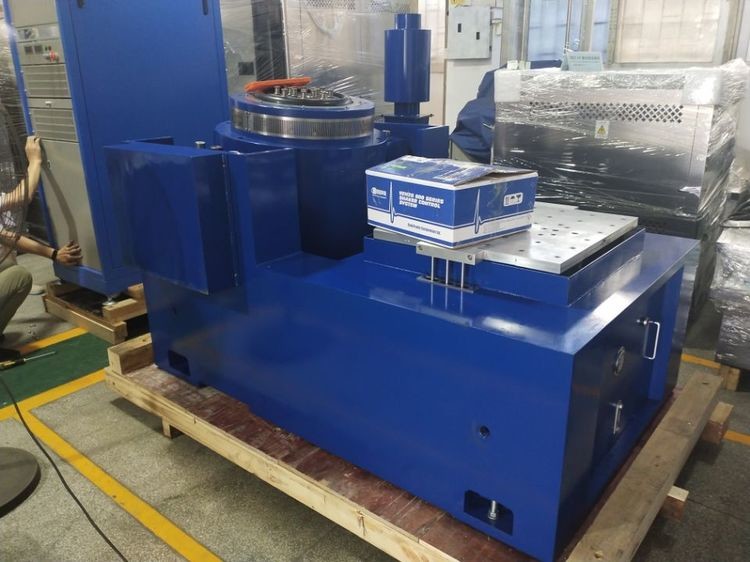

Referans için resimler:

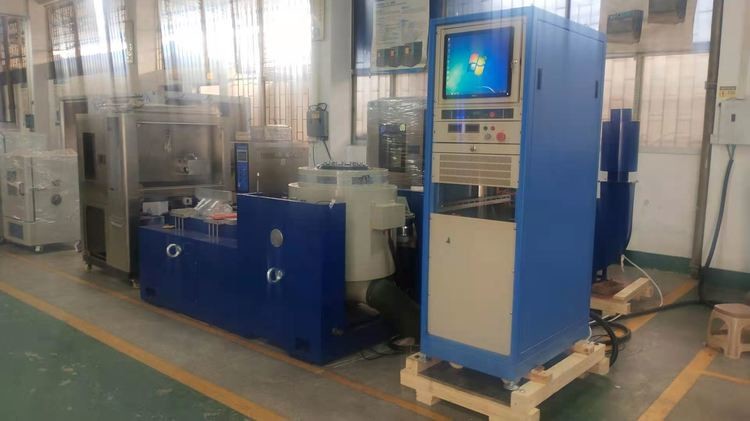

Daha fazla referans:
Paketleme Detayları:
