10KN XYZ Eksen Titreşim Elektrodinamik Mekanik Çalkalayıcı tablosu

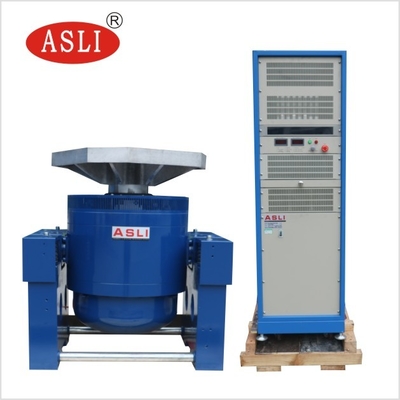

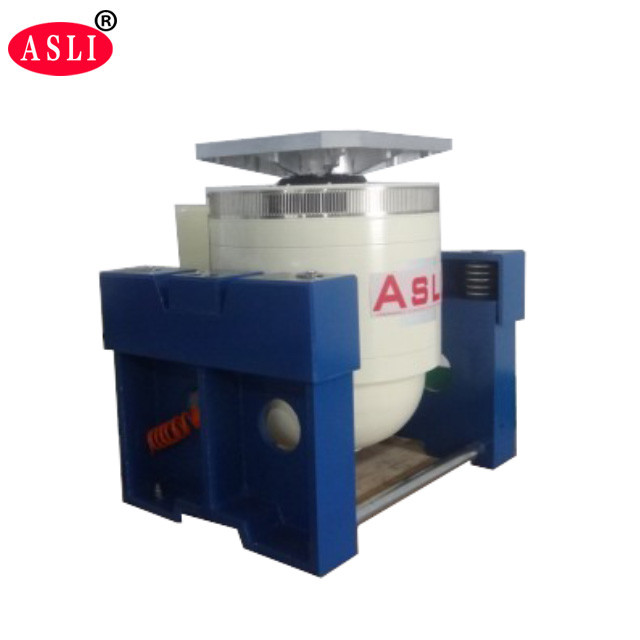

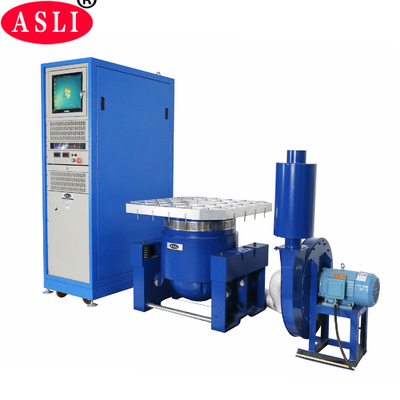

10KN XYZ Eksen Titreşim Elektrodinamik Mekanik Sarsıcı Masa, hassas, çok eksenli simülasyon için tasarlanmış yüksek frekanslı bir titreşim test sistemidir. X, Y ve Z eksenlerinde sinüzoidal titreşim, geniş bantlı rastgele titreşim ve klasik darbe şoku testlerini destekleyerek zorlu çevresel ve güvenilirlik testleri için çok yönlü bir çözüm sunar.

Gelişmiş elektrodinamik teknoloji ile üretilen bu sistem, çift manyetik devre yapısı, kendi kendine oluşan iskelet eylem halkaları, hava destekli destek, lineer kılavuzlu makaralı rulmanlar ve mafsal izolasyonu içerir. Bu tasarım özellikleri, ürün doğrulama için gerçek dünya titreşim ve şok koşullarının doğru bir şekilde yeniden üretilmesini sağlar.

Bu elektrodinamik titreşim sarsıcısı, aşağıdakiler dahil olmak üzere sıkı titreşim ve şok test standartları gerektiren sektörlerde yaygın olarak kullanılmaktadır:

• Ulusal savunma ve silah sistemleri
• Havacılık ve uzay mühendisliği
• İletişim ve elektronik
• Elektrikli ev aletleri ve ev aletleri
• Endüstriyel ürün yeterlilik ve güvenilirlik testleri

Sistem, X, Y ve Z üç eksenli sinüzoidal titreşim testleri, geniş bantlı rastgele titreşim testleri ve klasik darbe testleri (yarım sinüs, yamuk, testere dişi dalga) yanı sıra şok tepki spektrumu testi gerçekleştirir.

• Daha yüksek aşamalı eksenel rezonans frekansı sağlayan iyi tasarlanmış dinamik halka iskeleti.
• Düşük manyetik akı kaçağına sahip çift manyetik devre tasarımı, kompakt yapı ve rasyonel düzen.
• Mükemmel eksantrik yük kapasitesi için ithal yönelimli kompozit gövde sertliği yönelimli rocker kol makaralı rulmanlar.
• Titreşim izolasyonuna adanmış mafsal izolasyon temeli, kullanışlı mobil kurulum.
• Dinamik halka yüksek güvenilirliğini sağlayan gelişmiş hareketli sistem teknolojisi.
• Sürekli çalışma için soğutma etkisini artıran yeni kanal tasarımı.
• Rulmanların statik sertliği ve dinamik sertliği, balonlaşmayı en aza indirerek titreşim tablası kapasitesini artırır ve düşük frekans performansını iyileştirir.

Aşağıdaki parametreler, elektrodinamik titreşim sarsıcı sistemleri için MIL STD 810 ve IEC/EN/AS 60068.2.27 standartlarına uygun ES-10 modeli için geçerlidir.

1. Nominal Kuvvet: sinüs kuvveti 10000N; rastgele kuvvet 10000N; şok kuvveti 10000N.
2. Frekans Aralığı: 5 Hz ila 3500 Hz – sabit frekans, ileri geri tarama, sinüs, rastgele, şok.
3. Tarama Frekansı Modu: doğrusal, logaritmik, ileri geri tarama, sabit frekans.
4. Tarama Frekansı Sayısı: 1 ila 32767.
5. Tarama Frekansı Süresi: sabit frekans / tek 1–3600 dakika; tarama frekansı eğrileri görüntülenebilir.
6. Maks. İvme: 1000 m/s² (yüksüz).
7. Maks. Hız: 1.8 m/s.
8. Maks. Yer Değiştirme: 51 mm p-p (yüksüz), çift tepe.
9. Darbe Yer Değiştirme: 51 mm.
10. Hareketli Bobin Ağırlığı: 14 kg.
11. Titreşim Yönleri: Dikey + Yatay titreşim.
12. Titreşim Dalga Formu: sinüs, rastgele, şok.
13. Hareketli Bobin Çapı: Φ240 mm.
14. Titreşim Sistemi Boyutu (mm): G1046 × Y660 × D783 mm.
15. Titreşim Sistemi Ağırlığı: 900 kg.

• Küçük yükleme tablası, daha yüksek ivme ve çalışma frekansı sağlayarak makine tablasının yükleme kapasitesini ve genel performansını iyileştirir.

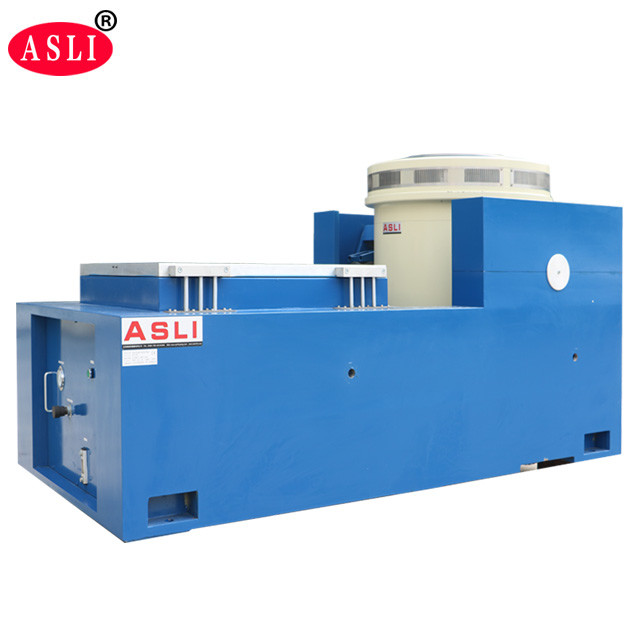

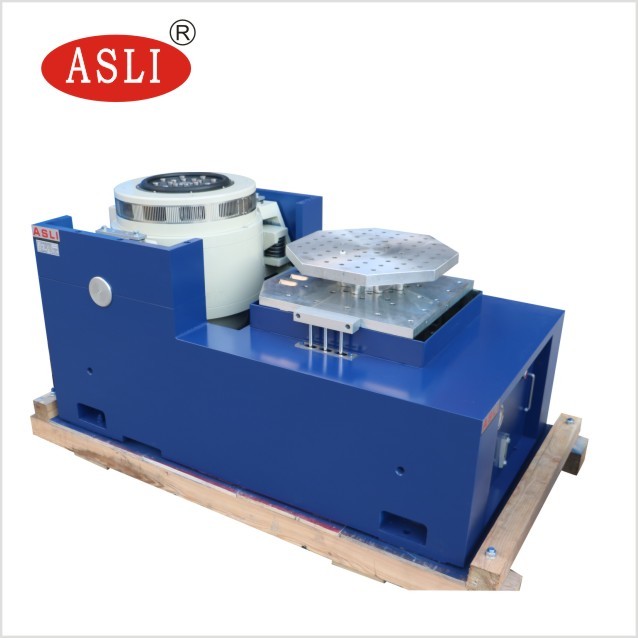

• Yatay tabla ve titreşim tablası, sağlam bir yapıya sahip entegre bir tiptir, kurulumu ve ayarlanması kolaydır.
• V şeklinde tasarıma sahip statik basınçlı ray, eğime dayanıklı ve eğik yüklemeye dayanıklı kapasite sağlar.
• Kolay kullanım için iyi yapıya sahip dahili yağ pompası.

1. Kullanıcılar, ekipman çok ağır olduğu için taşımak üzere forklift ve taşıma aletleri hazırlamalıdır. Lütfen kapının ekipmanın geçmesine izin verecek kadar geniş olduğundan emin olun.
2. Çalışma ortamı oda sıcaklığında iyi havalandırmalı olmalıdır. Çalışma alanına klima takılması şiddetle tavsiye edilir. Minimum boşluk: yanlarda ve arkada 700 mm; önde 1500 mm.

Sistem önce PP film ile sarılır, ardından makine ile kasa arasına 10 mm köpük ile korunur ve son olarak standart bir ihracat kontrplak kasaya paketlenir.
