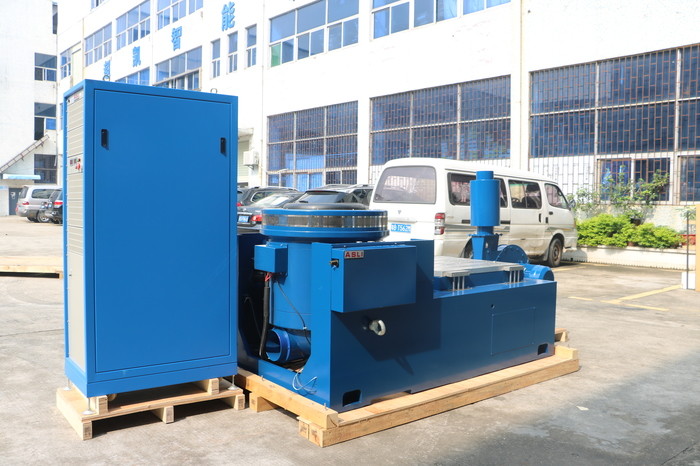

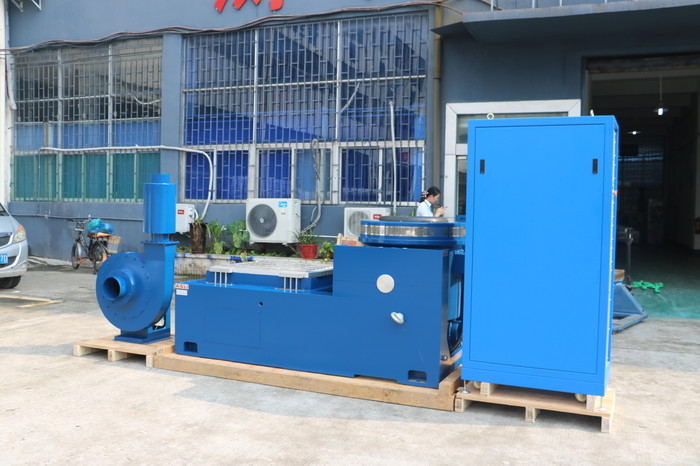

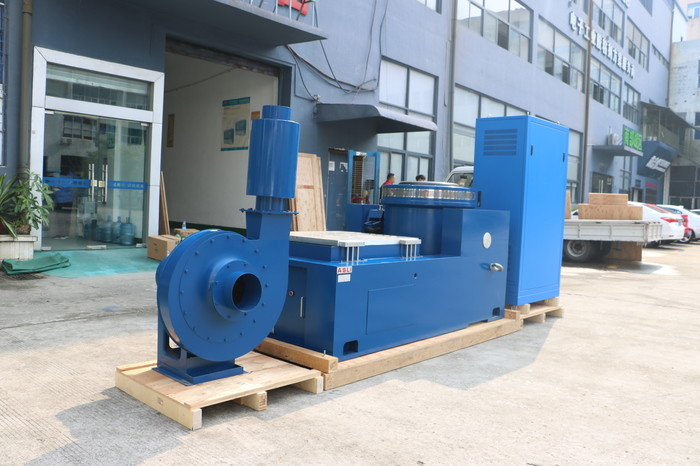

300kg.f ANSI C 136.31 Kayma Tablalı Titreşim Test Cihazı
Ürün Detayları
| Özelleştirilmiş Destek: | OEM | marka: | ±0,01 mm |
|---|---|---|---|
| Menşe yeri: | Guangdong, Çin | Güç: | Elektronik |
| Sertifika: | BTS'in | Ambalaj malzemesi: | Çelik gövde ve Alüminyum gövde |
| Titreşim: | C01 | titreşim kuvveti: | Özelleştirilmiş |
| Masa Boyutu: | Özelleştirilmiş | Maksimum Yük: | 100kg |
| Vurgulamak |
ANSI C 136.31 Titreşim Test Cihazları,300kg.f Titreşim Test Cihazları,ANSI C 136.31 Titreşim Test Cihazları |
||
Ürün Açıklaması
The 300 kgf ANSI C 136.31 Titreşim Test Ekipmanı Kayma Tablalı ISTA 3F ve MIL-STD 202 test protokolleri için tasarlanmış özelleştirilmiş bir fikstür titreşim test makinesidir. Eğitim, araştırma ve laboratuvar ortamları için tasarlanmış olup, geniş bir uygulama yelpazesinde hassas ve güvenilir titreşim simülasyonu sunar.
Çift manyetik devre yapısı, kendi kendine oluşan iskelet eylem daireleri, hava destekli, makaralı rulmanlar, doğrusal kılavuz ve mafsal yalıtım teknolojisi kullanarak, bu sistem X, Y ve Z üç eksenli sinüzoidal titreşim testleri, geniş bant rastgele titreşim testleri ve klasik darbe testleri (yarım sinüs, yamuk, testere dişi dalga) ile şok tepki spektrumu testi gerçekleştirir. Bu yetenekler, ulusal savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli ev aletleri ve ev aletleri endüstrilerinde yaygın olarak uygulanmasını sağlar.
| Model | ES-3 |
|---|---|
| Sinüs İtme | 300 kgf |
| Rastgele İtme | 300 kgf |
| Darbe İtme | 600 kgf |
| Frekans Aralığı | 2–2500 Hz |
| Sürekli Deplasman | 25 mm |
| Darbe Deplasmanı | 25 mm |
| Maksimum Hız | 1.8 m/s |
| Maksimum İvme | 981 m/s² |
| Hareketli Bobin Çapı | Φ150 mm |
| İzin Verilen Eksantrik Moment | >196 N·m |
| Yük Bağlantı Noktaları | 6 nokta |
| Hareketli Parçaların Eşdeğer Kütlesi | 3 kg |
| Tezgah Vidası Boyutu (Standart) | M8 |
| Vida Düzeni Tablosu (Çap, Çevre) | 8 adet Φ100 mm üzerinde, 8 adet Φ200 mm üzerinde |
| Eksenel Yalıtım Frekansı | <3 Hz |
| Maksimum Yük | 120 kg |
| Manyetik Akı Kaçağı | <1 mT |
| Boyutlar (Paketsiz) (U×G×Y) | 730 mm × 550 mm × 650 mm |
| Titreşim Tablası Ağırlığı | 450 kg |
- Daha yüksek aşamalı eksenel rezonans frekansına sahip iyi tasarlanmış dinamik daire iskeleti.
- Çift manyetik devre tasarımı, düşük manyetik akı kaçağı, kompakt yapı ve rasyonel düzen sağlar.
- Rocker kol makaralı rulmanlar, düz ve ithal yönelimli kompozit gövde sertliği oryantasyonu ile mükemmel eksantrik yük kapasitesi sağlar.
- Mafsal yalıtım temeli, kurulum için mobil kolaylık ile hormon kullanımı için özeldir.
- Gelişmiş teknoloji hareketli sistem, dinamik dairenin yüksek güvenilirliğini sağlar.
- Yeni kanal tasarımı soğutma etkisini artırır.
- Rulman küçük balonun statik sertliği ve dinamik sertliği, titreşim tablası yatak kapasitesini artırır ve düşük frekans performansını iyileştirir.
Yüksek frekanslı elektromanyetik titreşim test makinesi aşağıdaki bileşenlerden oluşur:
- Titreşim test tezgahı
- Güç amplifikatörü
- Soğutma fanı
- Kayma tablosu
- Dikey genişletici
- Küçük bir yükleme tezgahı içinde, daha yüksek ivme ve çalışma frekansı elde edilir, bu da tüm makine tezgahının yükleme kapasitesini ve performansını iyileştirir.
- Yatay tezgah ve titreşim tezgahı entegre bir tiptir ve mükemmel bir yapıya sahiptir, kurulum ve ayarlama kolaylığı sunar.
- Statik basınçlı ray, V şeklinde, eğim direnci ve eğik yük direnci kapasitesine sahiptir.
- İyi bir yapı ve kolay kullanım için dahili yağ pompası.
VT dikey genişletilmiş tezgah ve belirtilen kelepçeler, müşterinin mükemmel spesifikasyonlara göre en iyi performansı elde etmesini sağlamak için hassas bir şekilde hesaplanmış ve özenle tasarlanmıştır.
Ürün Özellikleri
ASLI ES-3 titreşim test ekipmanı, kayma tablası ile 300kgf sinüs/rastgele itme gücü, 2-2500Hz, 3 eksenli test sunar. ISO 9001 sertifikalı, OEM özelleştirmesi mevcuttur. Savunma, havacılık ve elektronik için idealdir. Maksimum yük 120 kg, kompakt tasarım.
