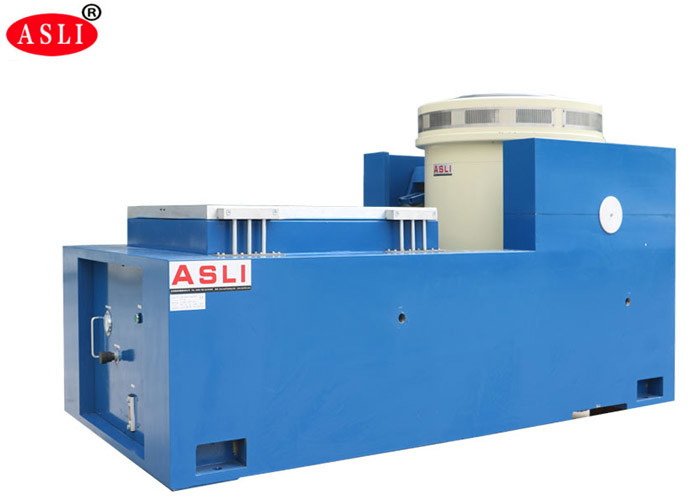

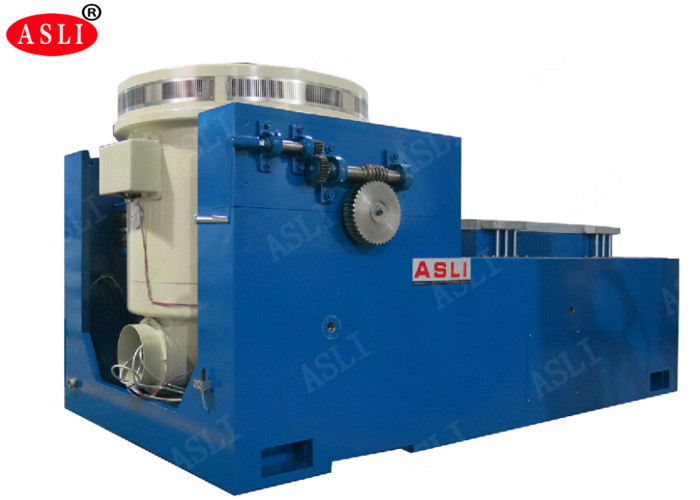

2000kg.F Sarsıntı Titreşim Makinesi, 1.6m / S Elektrodinamik Çalkalayıcı Sistemleri
Ürün Detayları

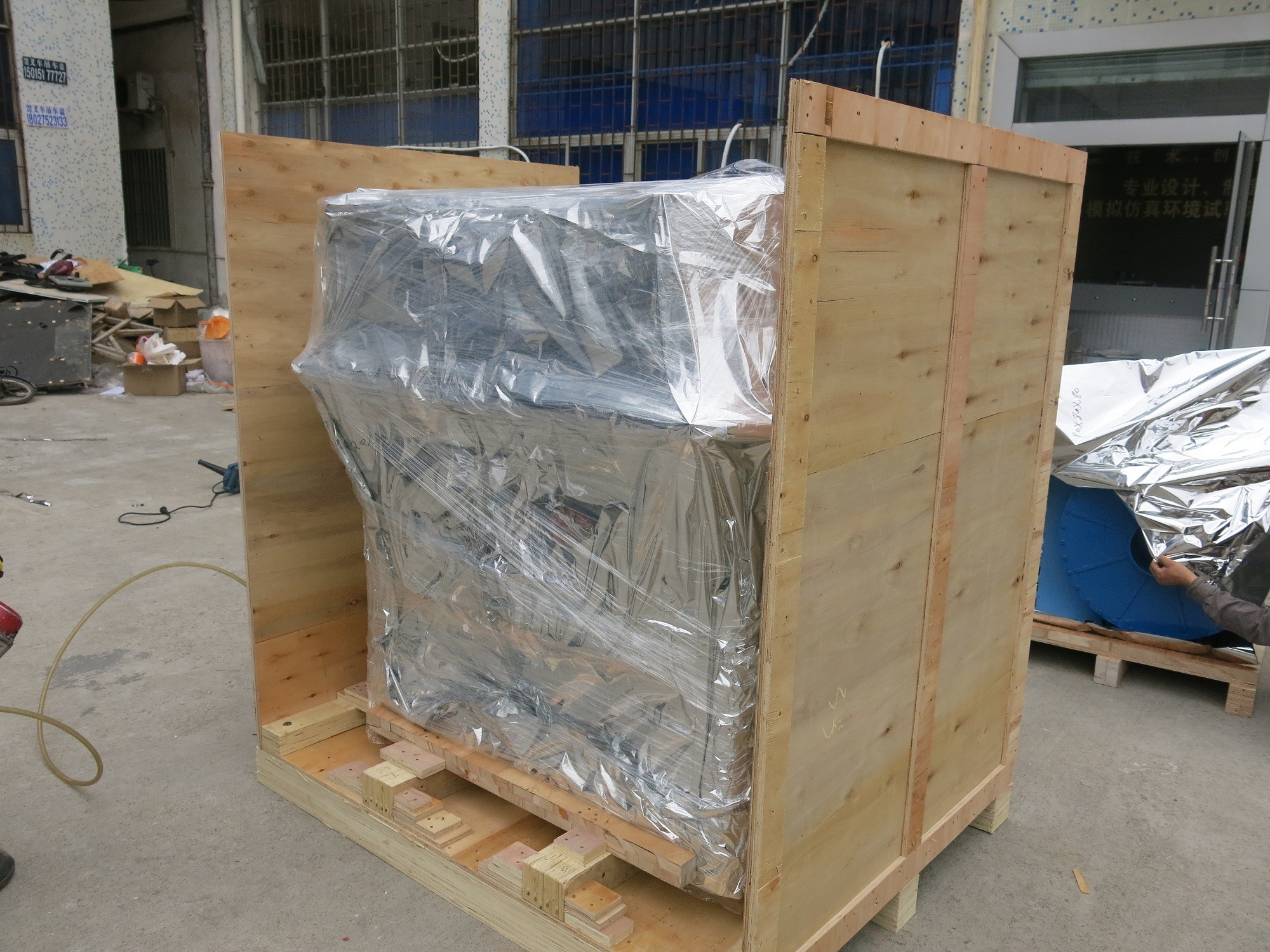

| sinüs kuvveti: | Su kristali yok | Hız: | Güçlü Denize Uygun Ahşap Paket |
|---|---|---|---|
| titreşim yönü: | Dikey | Hızlanma: | 100g |
| Sıklık: | Beyaz toz | Güç: | Soğutma/Nem Alma/Zamanlama |
| Yer Değiştirme: | 51 mm | hareketli bobin: | 320nm |
| Vurgulamak |
2000kg.f shake vibrasyon makinesi,1.6m / s shake vibrasyon makinesi,1.6m / s elektrodinamik sarsma sistemleri |
||
Ürün Açıklaması
Çalışma ve saha ortamı dinamik koşullarını simüle etmek üzere tasarlanmış, en çok beğenilen otomotiv titreşim test sistemleri. Bu 2000 kgf elektromanyetik shaker sistemi, geniş bir endüstriyel uygulama yelpazesi için güvenilir, yüksek frekanslı titreşim testi sunar.
Titreşim testi, bir bileşen, makine veya yapı içindeki titreşim sinyallerinin seviyelerini ve desenlerini izleyerek anormal titreşim olaylarını tespit etmek ve test nesnesinin genel durumunu değerlendirmek için kullanılan bir işlemdir.
Çok satan elektromanyetik üç eksenli titreşim masası ve titreşim şok laboratuvar test cihazları üreticisiyiz. Sistemlerimiz, çift manyetik devre yapısı, kendi kendine üretilen iskelet hareketli halkaları, hava destekli yataklar, makaralı yataklar ve doğrusal kılavuzlar ile flanş izolasyonu dahil olmak üzere gelişmiş modern teknolojileri benimsemektedir. Bu teknolojiler, X, Y, Z üç eksenli sinüs titreşim testlerinin ve geniş bant rastgele titreşim testlerinin yanı sıra klasik darbe testlerinin (yarı sinüs, yamuk, testere dişi dalgası) ve şok tepki spektrumu testlerinin tamamlanmasını sağlar.
Bu ürünler ulusal savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli ev aletleri ve ev aletleri endüstrilerinde yaygın olarak kullanılmaktadır.
- Daha yüksek aşama eksenel rezonans frekansına sahip iyi tasarlanmış dinamik halka iskeleti.
- Düşük manyetik akı kaçağına sahip çift manyetik devre tasarımı, kompakt yapı ve rasyonel düzen.
- Düz ve ithal yönelimli kompozit gövde sertliği yönelimine sahip rocker kol makaralı yataklar, mükemmel eksantrik yük kapasitesi sağlar.
- Hormon kullanımı için özel flanş izolasyon temeli, kullanışlı mobil kurulum.
- Gelişmiş teknoloji hareketli sistem, dinamik halka için yüksek güvenilirlik sağlar.
- Yeni kanal tasarımı soğutma etkisini artırır.
- Yatağın küçük balonunun statik ve dinamik sertliği, titreşim masası kapasitesini artırır ve düşük frekans performansını iyileştirir.
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s²) | Nominal Hız (m/s) | Nominal Deplasman (p-p) mm | Maks. Yük (Kg) | Hareketli Bobin (Kg) | Hareketli Bobin Boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Küçük bir yükleme tezgahı içinde, daha yüksek ivme ve çalışma frekansı elde edilir, bu da tüm makine tezgahının yükleme kapasitesini ve performansını iyileştirir.
- Yatay tezgah ve titreşim tezgahı, mükemmel bir yapıya sahip entegre bir tiptir, kurulum ve ayar için kolaylık sunar.
- Statik basınç rayı, V şeklinde tasarım, eğim direnci ve sapma yükü direnci kapasitesi ile.
- İyi yapıya ve kolay kullanıma sahip dahili yağ pompası.
| Model | Tezgah Boyutu (mm) | Frekans Aralığı (Hz) | Hareketli Parçaların Ağırlığı (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |
VT dikey genişletilmiş tezgah ve belirtilen kelepçeler, mükemmel bir yapı, yüksek kaliteli malzeme ve üstün işçiliğe dayanarak müşterinin en iyi performansı elde etmesini sağlamak için hassas bir şekilde hesaplanmış ve özenle tasarlanmıştır.
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Tezgah Boyutu |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Yuvarlak Tezgah) | 220 | 350 | Φ1200 |
Çalışma ve saha ortamı dinamik koşullarını simüle etmek üzere tasarlanmış En Çok Beğenilen Otomotiv Titreşim Test Sistemlerimiz hakkında daha fazla bilgi için, bizimle iletişime geçebilirsiniz!
Ürün Özellikleri
2000kg.F elektrodinamik çalkalayıcı, 20000 N sinüs kuvveti, 1,6 m/s hız, 100 g hızlanma, 3-3000 Hz, 51 mm yer değiştirme sağlar. Güvenilir X,Y,Z titreşim ve şok testleri için çift manyetik devre, muylu izolasyonu ve gelişmiş soğutma özelliklerine sahiptir. Otomotiv, havacılık ve savunma uygulamaları için idealdir.
