Elektronik İçin ISO 13355 Elektrodinamik Yüksek Frekanslı Titreşim Test Cihazı
Product Details
| sinüs kuvveti: | 6000N | Hız: | 1,6 m/s |
|---|---|---|---|
| Yer değiştirme: | 25 mm | Sıklık: | 3~3500HZ |
| yükleme: | 180kg | hızlanma: | 100 g |
| armatür: | 230mm | ||
| Vurgulamak |
ISO 13355 Titreşim Test Cihazı,Elektrodinamik Yüksek Frekanslı Titreşim Test Cihazı,ISO 13355 Yüksek Frekanslı Titreşim Çalkalayıcı |
||
Product Description
Yüksek Frekanslı Titreşim Çalkalayıcı, çift manyetik devre yapısı, kendi kendine oluşan iskelet eylem halkaları, havada destek, makaralı rulmanlar ve doğrusal kılavuzlar ve mafsal izolasyonu dahil olmak üzere gelişmiş modern teknolojileri benimser. X, Y ve Z üç eksenli sinüs titreşim testleri ve geniş bant rastgele titreşim testlerinin yanı sıra klasik (yarım sinüs) darbe ve şok tepki spektrumu testleri gerçekleştirebilir. Bu ekipman, ulusal savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli ev aletleri ve ev aletleri endüstrilerinde yaygın olarak kullanılmaktadır.
- Nominal Kuvvet: sinüs kuvveti 6000N; rastgele kuvvet 6000N; şok kuvveti 12000N
- Frekans Aralığı: 5Hz ila 3500Hz; sabit frekans, ileri geri süpürme, sinüs, rastgele, şok
- Süpürme Frekansı Modu: doğrusal, logaritmik, ileri geri süpürme, sabit frekans
- Süpürme Frekansı Sayısı: 1 ila 32767
- Süpürme Frekansı Süresi: sabit frekans/tek 1–3600 dakika; süpürme frekansı eğrileri görüntülenebilir
- Maks. İvme: 1000 m/s² (yüksüz)
- Maks. Yük: 180 kg
- Maks. Yer Değiştirme: 25 mm p-p (yüksüz), çift tepe
- Darbe Yer Değiştirme: 25 mm
- Hareketli Bobin Ağırlığı: 6,5 kg
- Titreşim Yönleri: dikey
- Titreşim Dalgası: sinüs, rastgele, şok
- Hareketli Bobin Çapı: Φ230 mm
- Titreşim Sistemi Boyutları (mm): G850 × Y750 × D550 mm
- Titreşim Sistemi Ağırlığı: 590 kg

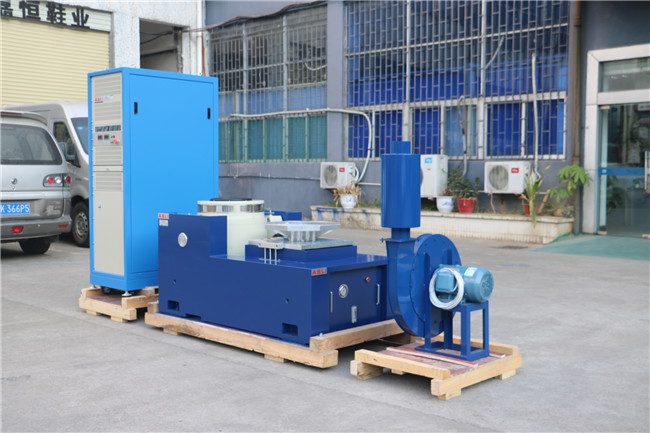

- (1) Titreşim Jeneratörü – 1 set
- (2) Titreşim Kontrol Cihazı – 1 set
- (3) İletişim Bağlantı Odası – 1 set
- (4) DA-6 Güç Amplifikatörü – 1 set
- (5) Uyarma Gücü – 1 adet
- (7) Sürücü Yazılımı – 1 set
- (8) Soğutma Sistemi – 1 set
- (9) Endüstriyel Bilgisayar – 1 set
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s²) | Nominal Hız (m/s) | Nominal Yer Değiştirme (p-p) mm | Maks. Yükleme (Kg) | Hareketli Bobin (Kg) | Hareketli Bobin Boyutları (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
- Daha yüksek aşama eksenel rezonans frekansına sahip iyi tasarlanmış dinamik daire iskeleti.
- Düşük manyetik akı kaçağına sahip çift manyetik devre tasarımı, kompakt ve rasyonel yapı.
- Mükemmel eksantrik yük kapasitesi sağlayan düz ve ithal yönelimli kompozit gövde sertliğine sahip rocker çubuk makaralı rulmanlar.
- Hormon kullanımı için özel mafsal izolasyon temeli, kullanışlı mobil kurulum.
- Gelişmiş teknoloji hareketli sistem, dinamik dairenin yüksek güvenilirliğini sağlar.
- Yeni kanal tasarımı soğutma etkisini artırır.
- Rulman küçük balonunun statik sertliği ve dinamik sertliği, titreşim tablası taşıma kapasitesini yükseltir ve düşük frekans performansını iyileştirir.
