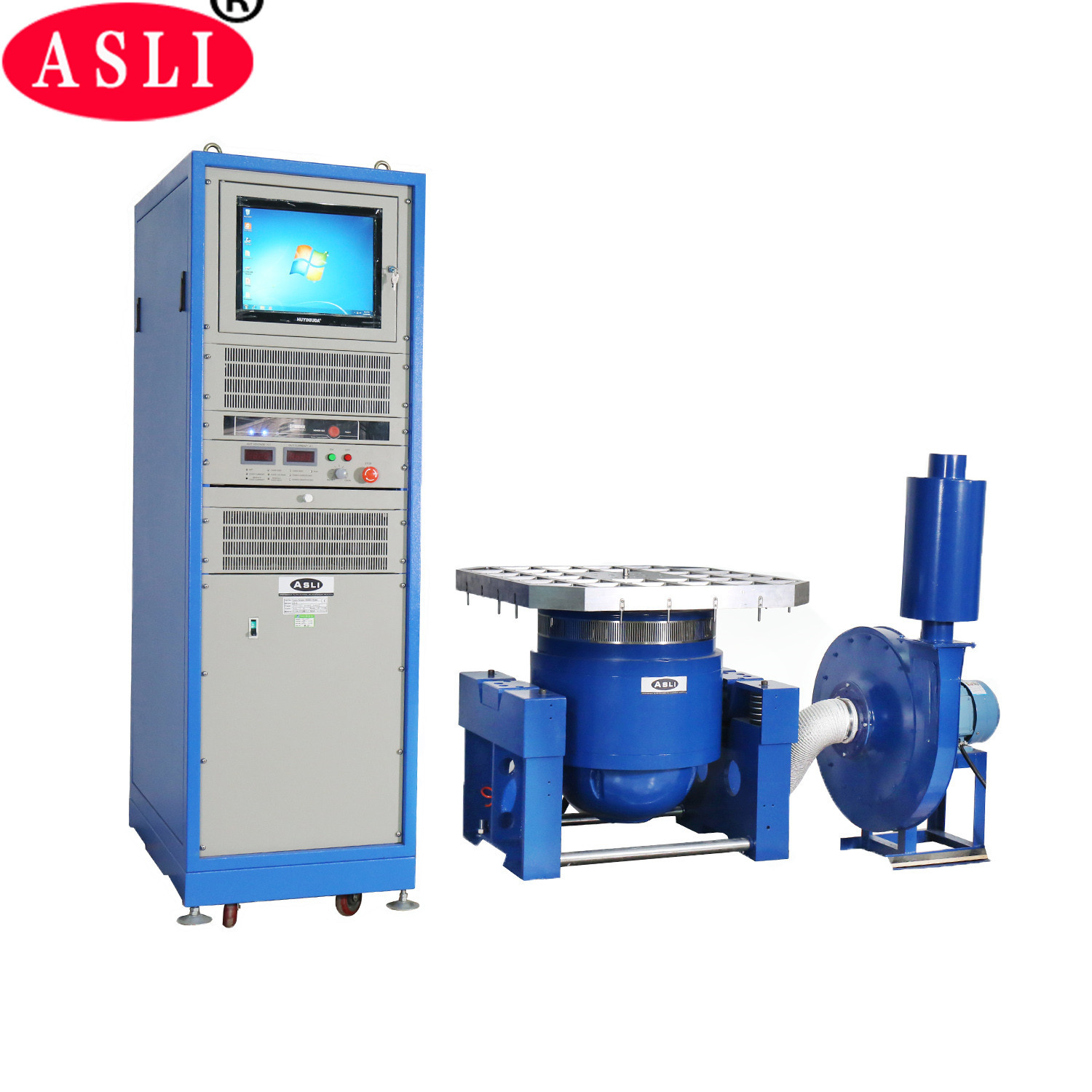

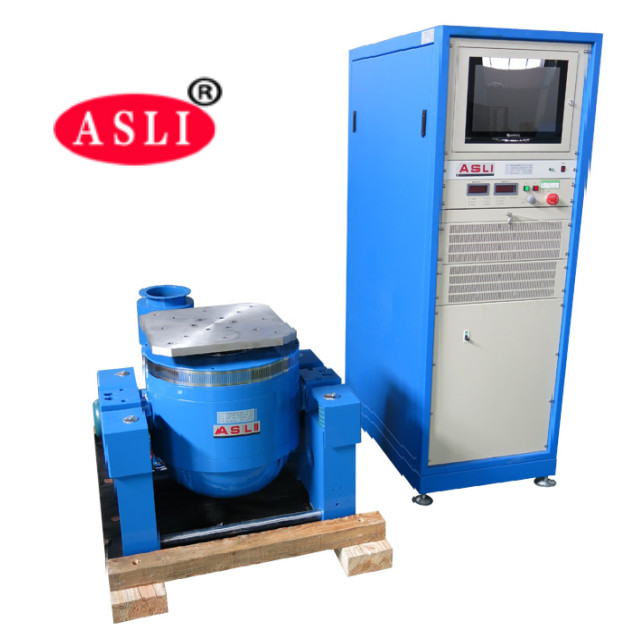

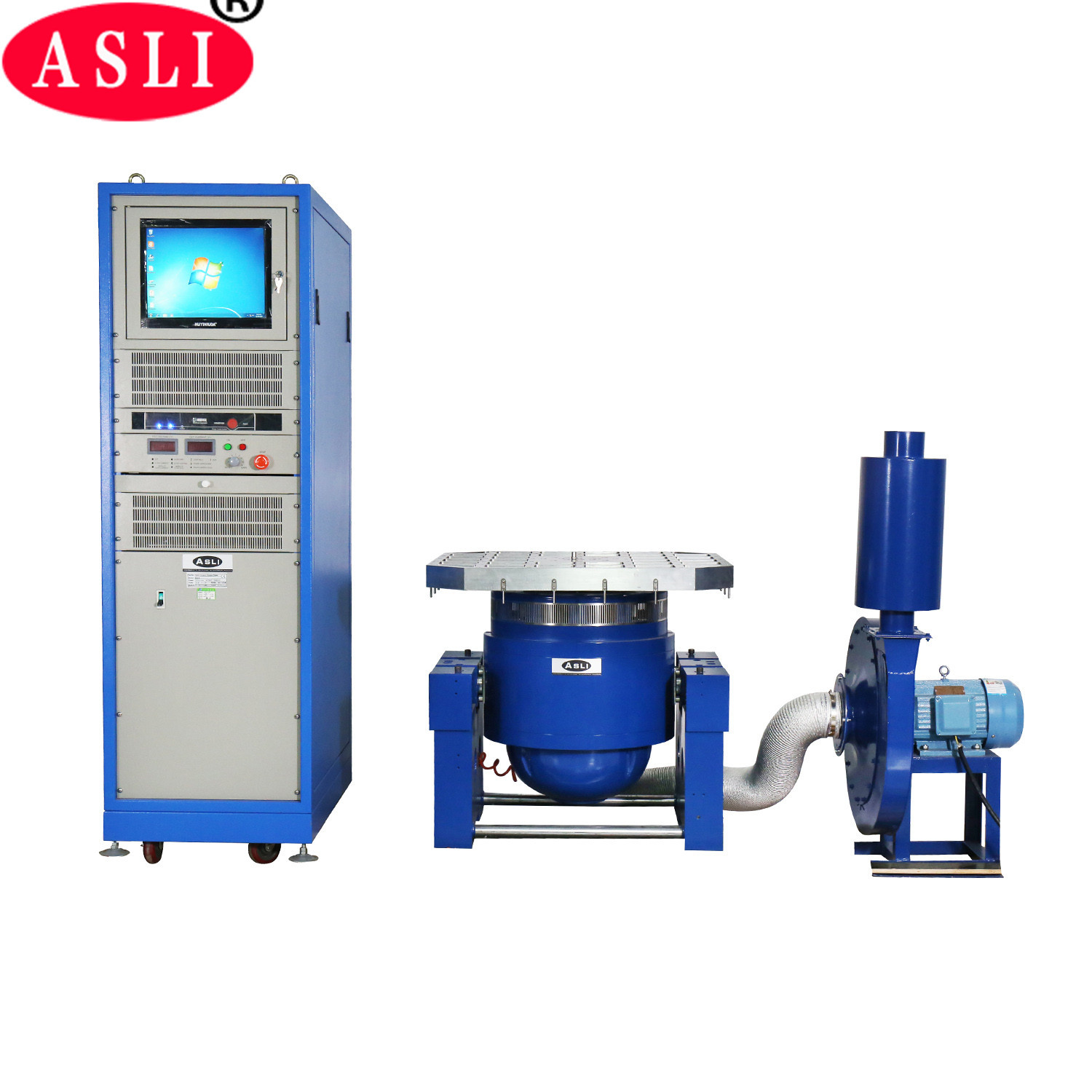

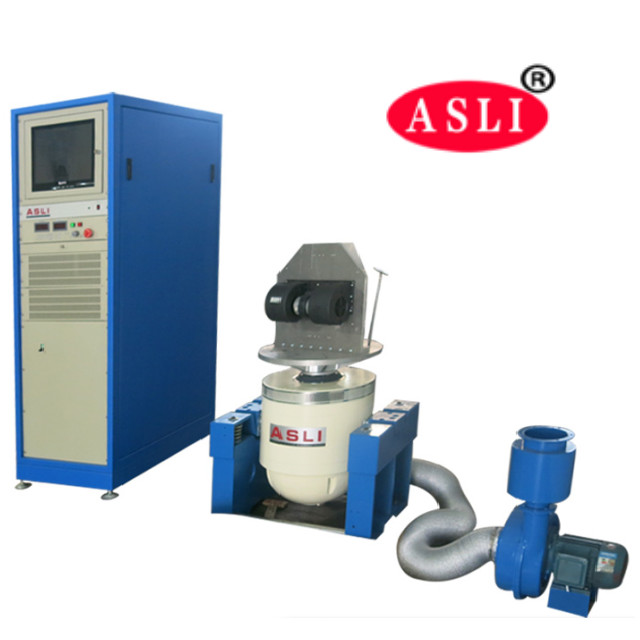

IEC 60068-2-64-2008, ASTM D4169-08 Yüksek Frekanslı Titreşim Test Sistemi sarsma tablası
IEC 60068-2-64-2008, ASTM D4169-08 Yüksek Frekanslı Titreşim Test Sistemi sarsma tablası Uygulama:
Elektrodinamik Yüksek Frekanslı Titreşim sarsma serisi ürünlerinin üreticisiyiz, 'çift manyetik devre yapısı', 'kendi kendine üretilen iskelet hareket daireleri', 'Hava Desteği' ve 'makaralı rulmanlar ve lineer kılavuz', 'boyunduruk izolasyonu' gelişmiş modern teknoloji ve özel teknoloji benimsenmiştir, X, Y, Z üç eksenli sinüzoidal titreşim testi ve geniş bant rastgele titreşim testleri tamamlanabilir, klasik (yarım - sinüs, yamuk, testere dişi dalga) darbe ve şok tepki spektrumu testi ile tamamlanacaktır. Bu ürünler savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli cihazlar, iletişim, ev aletleri ve diğer alanlarda yaygın olarak kullanılmaktadır.
TitreşimElektro Dinamik Sarsıcı Özellikleri:
1. İyi tasarlanmış dinamik daire iskeleti, daha yüksek bir aşama eksenel rezonans frekansına sahiptir.
2. Çift manyetik devre, manyetik akı kaçağı düşük, kompakt yapı ve rasyonel.
3. Salıncak Kolu makaralı rulmanlar düz ve ithal yönelimli kompozit gövde sertliği yönelimi, eksantrik yük kapasitesi.
4. Boyunduruk izolasyon temeli hormon kullanımı için ayrılmıştır, mobil kurulum kolaylığı.
5. Dinamik dairenin yüksek güvenilirliğini sağlamak için gelişmiş teknoloji sistemi etrafında hareket edin.
6. Yeni kanal tasarımı ve soğutma etkisini artırın.
7. Statik sertlik, dynamik sertlik küçük balon, titreşim tablası kapasitesini yükseltmek, düşük frekans performansını iyileştirmek.
2-1 Teknik parametreler
(1) Nominal Kuvvet: sinüs kuvveti 3000N; rastgele kuvvet 3000N; şok kuvveti 6000N;
(2) Frekans Aralığı: 3Hz ila 3500Hz, Sabit frekans, ileri geri süpürme, sinüs, rastgele, şok
(3) Süpürme frekansı Modu: lineer, logaritmik, ileri geri süpürme, sabit frekans
(4) Süpürme frekansı Sayısı: 1 ila 32767
(5) Süpürme frekansı Süresi: sabit frekans/tek 1-3600 dakika, süpürme frekansı eğrileri görüntülenebilir.
(6) Maks. İvme ;1000m/s2 (yük yok)
(7) Maks. Hız: 1.6m/s
(8) Maks. Yer Değiştirme:25mmp-p (yük yok), çift tepe
(9) Darbe Yer Değiştirme: 25mm
(10) Hareketli Bobinin Ağırlığı: 3.5 kg
(11) Titreşim Yönleri: dikey
(12) Titreşim Dalgası: sinüs, rastgele, şok
(13) Hareketli Bobinin Çapı: Φ150mm
(14) Titreşim Sistemi Boyutu: G750xY599xD680 mm
(15) Titreşim Sistemi ağırlığı: 490KG
Elektrodinamik Yüksek Frekanslı Titreşim Test Cihazı teknik parametreleri:
| Model |
Nominal Sinüs Kuvvet (N) |
Nominal Rastgele Kuvvet (N) |
Frekans Aralığı (Hz) |
Nominal İvme (m/s2) | Nominal Hız(m/s) |
Nominal yer değiştirme (p-p)mm |
Maks. Yükleme (Kg) | hareketli bobin(Kg) |
Boyutu Hareketli bobin(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Titreşim Sistemi Hakkında
(1) Yüksek manyetik alan yoğunluğunu sağlamak ve akı kaçağını azaltmak için çift manyetik devre yapısı;
Özel degaussing yapısı, akı kaçağını 1 mt'nin altına düşürebilir
(2) U tipi yay, silindirler ve saptırma yükünün güçlü direnci için lineer yatak
(3) Hava yayı titreşim izolasyonu için kullanılır; Titreşim sistemi ağır yük altında bile istikrarlı bir şekilde çalışır;
özel bir temele gerek yok
(4) Titreşim test cihazının aşırı ısınma, aşırı yük, aşırı akım, aşırı gerilim ve
aşırı yer değiştirmesi için koruma cihazları sağlanmıştır;
Aşırı gerilim, düşük gerilim, faz eksikliği için elektrik şebekesi koruma cihazları;
Sürücü gücü, akım sınırlama, yumuşak başlatma, aşırı sıcaklık, kısa devre, modül arızası koruması
(5) Sinüs, rastgele, darbe çevresel testlerini tamamlayabilir
(6) Bu sistemin voltaj dalgalanması için küçük gereksinimleri vardır, ≤±%10 OK'dir
(7) Bu sistemin Topraklama direnci için küçük gereksinimleri vardır, ≤4Ω OK'dir
(8) Yüksek güvenilirlik, özellikle uzun süreli çalışma için uygundur

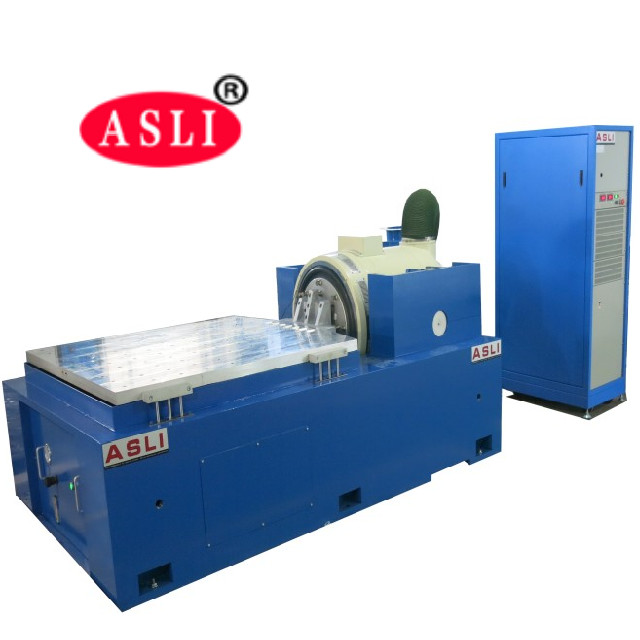

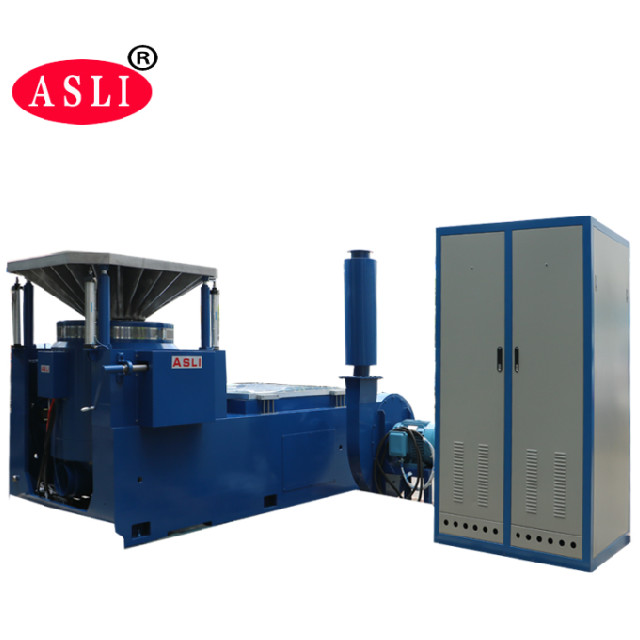

yatay stand özellikleri:
1. Daha yüksek ivme ve çalışma frekansını gerçekleştirmek için küçük yükleme tezgahı içinde, tüm makine tezgahının yükleme kapasitesini ve performansını iyileştirmek için.
2. Yatay tezgah ve titreşim tezgahı entegre tiptedir, mükemmel yapıya, kurulum ve ayarlama kolaylığına sahiptir.
3. Statik basınç izi, V şekli, eğime dayanıklı ve önyüklemeye dayanıklı kapasiteye sahiptir.
Dahili yağ pompası, iyi yapı ve kolay kullanım.
yatay genişletici teknik parametreleri:
| Model | Tezgah Boyutu (mm) | Frekans Aralığı (Hz) | Hareketli Parçaların Ağırlığı (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
dikey uzatılmış tezgah özellikleri:
VT dikey uzatılmış tezgah ve belirtilen kelepçeler, hassas hesaplama, ayrıntılı tasarım, müşterinin mükemmel yapıya, yüksek kaliteli malzemeye göre en iyi performansı elde etmesini sağlamak için
ve işçilik.
dikey genişletici teknik parametreleri:
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Tezgah Boyutu |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Yuvarlak tezgah) | 220 | 350 | Φ1200 |
Elektrodinamik Yüksek Frekanslı Mekanik Test Makinesi Titreşim Yorgunluk Test Cihazı hakkında herhangi bir sorunuz varsa, lütfen benimle iletişime geçmekten çekinmeyin.
