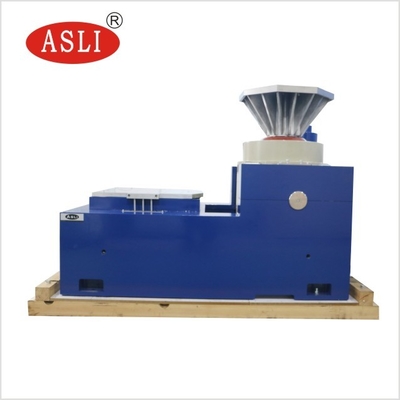

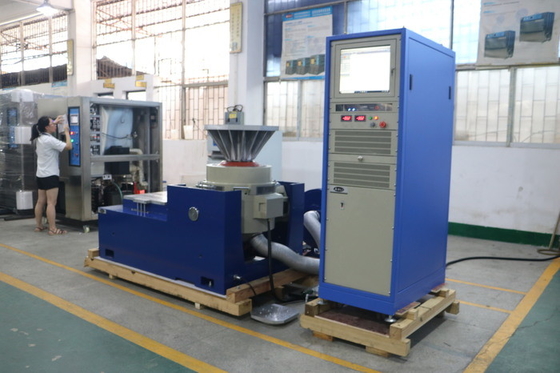

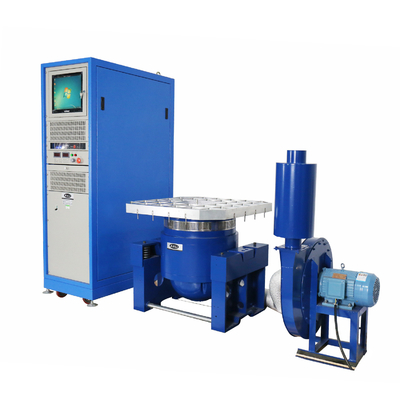

MIL-STD-810F MIL-STD-810G 3000N Laboratuvar için Titreşim Test Sistemi
Product Details
| sinüs kuvveti: | 3000N | Hız: | 1,6 m/s |
|---|---|---|---|
| titreşim yönü: | dikey yatay | Uygulama: | Laboratuvar |
| Sıklık: | 3~3500HZ | Güç: | 380v 3 faz |
| Yer değiştirme: | 25 mm | ||
| Vurgulamak |
MIL-STD-810F Titreşim Test Sistemi,MIL-STD-810G Titreşim Test Sistemi,3000N Titreşim Test Sistemi |
||
Product Description
Rastgele titreşim test sistemi, laboratuvar ortamları için güvenilir ve hassas titreşim testleri sunarak MIL-STD-810F ve MIL-STD-810G standartlarını karşılamak için tasarlanmıştır.Bu elektrodinamik salkım sistemi, çok çeşitli çevresel simülasyon uygulamaları için uygundur..
- Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
- İki manyetik devre tasarımı yüksek manyetik alan yoğunluğunu, düşük akış sızdırmasını ve kompakt, rasyonel bir yapıyı sağlar.
- Rocker çubuğu rulo rulmanları, düz ve ithalat odaklı kompozit vücut sertlik yönelimi ve eksantrik yük kapasitesi.
- Trunnion hormon kullanımı için özel bir izolasyon temeli, uygun bir mobil kurulumla.
- Tüm sisteme entegre olan gelişmiş teknoloji, dinamik döngünün yüksek güvenilirliğini sağlar.
- Yeni kanal tasarımı soğutma etkisini artırıyor.
- Taşıma küçük balonun statik sertliği ve dinamik sertliği titreşim masasının kapasitesini arttırır ve düşük frekanslı performansı geliştirir.
| Parametreler | Spesifikasyon |
|---|---|
| Rütbeli Güç | Sinüs kuvveti 3000N; rastgele kuvvet 3000N; şok kuvveti 6000N |
| Frekans aralığı | 3 Hz'den 3500 Hz'ye; sabit frekans, ileri geri süpürme, sinüs, rastgele, şok |
| Sıfırlama frekansı modu | Doğrusal, logaritmik, ileri geri süpürme, sabit frekans |
| Sıfırlama sıklığı zamanları | 1 ila 32767 |
| Sıfırlama sıklığı zamanı | Sabit frekans / tek 1 ′′ 3600 dakika; süpürme frekansı eğreleri görüntülenebilir |
| Maks. Hızlanma | 1000 m/s2 (yüklenmemiş) |
| Hız. | 1.6 m/s |
| Max. Yer değiştirme | 25 mm p-p (yük olmadan), çift zirve |
| Çarpışma Yerinden Dönüş | 25 mm |
| Hareketli sarmalın ağırlığı | 3.5 kg |
| titreşim yönleri | Dikey |
| titreşim dalgası | Sinüs, rastgele, şok |
| Hareketli sarmalın çapı | Φ150 mm |
| Titreşim sistemi boyutu | W750 × H599 × D680 mm |
| Titreşim sistemi ağırlığı | 490 kg |
Elektrodinamik Yüksek Frekanslı titreşimli salıncak serisi ürünlerinin üreticisi olarak, "Çifte manyetik devre yapısı" dahil olmak üzere gelişmiş modern teknolojileri benimsiyoruz,"Kendinden üretilen iskelet hareket çemberleriBu sistemler, X, Y, Z üç eksenli sinüzoidal titreşim testlerini ve geniş bant rastgele titreşim testlerini tamamlayabilir.ve klasik nabız testleri (yarım sinüs), trapez, testere diş dalgası) ve şok tepkisi spektrumu testleri.
Bu ürünler ulusal savunma, silah, havacılık, havacılık, iletişim, elektronik, elektrikli cihazlar ve ev aletleri alanlarında yaygın olarak kullanılmaktadır.
| Model | Sine kuvveti (N) | Rated Random Force (N) | Frekans aralığı (Hz) | İsimlendirilmiş Hızlandırma (m/s2) | İsimlendirilmiş Hız (m/s) | İsimlendirilmiş yer değiştirme (p-p) mm | Maks. Yükleme (kg) | Hareketli bobin (kg) | Hareketli sarmalın boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Çift manyetik devre yapısı yüksek manyetik alan yoğunluğunu sağlar ve akış sızıntısını azaltır.
- U tipi yaylar, rulolar ve doğrusal rulmanlar, kaydırma yüküne karşı güçlü direnç sağlar.
- Vibrasyon sistemi, özel bir temele gerek kalmadan, ağır yük altında bile istikrarlı bir şekilde çalışır.
- Sıcaklık, aşırı yük, aşırı akım, aşırı voltaj ve titreşim test cihazının aşırı hareket koşulları için koruma cihazları sağlanmıştır.Elektrikli ağ koruma cihazları aşırı gerilimi kapsarSürücü gücü koruması, akımı sınırlayan, yumuşak başlangıç, aşırı sıcaklık, kısa akım ve modül hatası korumasını içerir.
- Sinüs, rastgele ve çevresel etki testlerini tamamlayabilir.
- Bu sistem, voltaj dalgalanması için minimum gereksinimlere sahiptir. % ≤ ± 10 kabul edilebilir.
- Bu sistem topraklama direnci için minimum gereksinimlere sahiptir.
- Yüksek güvenilirlik, özellikle uzun süre çalışmaya uygun.
- Küçük bir yükleme tezgahında, daha yüksek hızlanma ve çalışma sıklığı gerçekleştirilir, böylece tüm makine tezgahının yükleme kapasitesi ve performansı iyileştirilir.

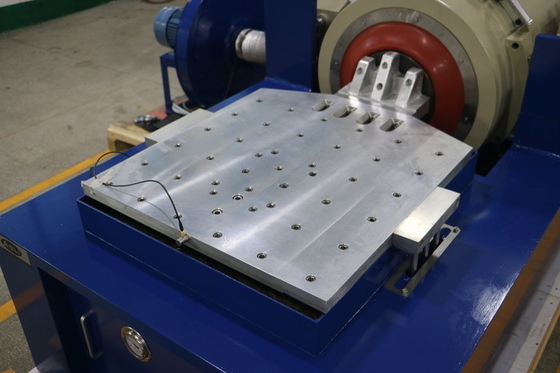

- Yatay bank ve titreşim bankı, mükemmel bir yapıya ve uygun montaj ve ayarlamaya sahip, bütünleşik bir türdür.
- Statik basınç yolu, V şeklindeki, eğimden ve önyargıya dayanıklı kapasitesiyle.
| Model | Masa boyutu (mm) | Frekans aralığı (Hz) | Hareketli parçaların ağırlığı (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5 ¢ 1000 5 ¢ 1500 5 ¢2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5 ¢ 1000 5 ¢1400 5 ¢2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5 ¢ 1000 5 ¢ 1500 5 ¢2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5 ¢ 1000 5 ¢1200 5 ¢2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5 ¢800 5 ¢ 1000 5 ¢ 1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5 ¢ 1000 5 ¢ 1500 5 ¢2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5 ¢ 1000 5 ¢1300 5 ¢ 1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 ¢800 5 ¢1100 5 ¢1400 | 126 168 210 |

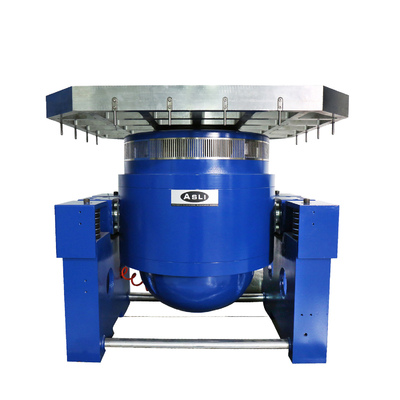

VT dikey uzantılı bant ve belirtilen sıkıştırıcılar, mükemmel bir yapıya dayanarak müşterinin en iyi performansı elde etmesini sağlamak için hassas bir şekilde hesaplanmış ve ayrıntılı bir şekilde tasarlanmıştır.Yüksek kaliteli malzeme, ve işçilik.
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Bench Boyutu |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Tür banyo) | 220 | 350 | Φ1200 |
