Ürünün Güvenilirliği için Üç Eksenli Elektrodinamik Shaker Test Makinesi
Yarım sinüs dalgası şok testiÖzellikleri:
1Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
2İki manyetik devre, düşük manyetik akış sızıntısı, kompakt yapı ve mantıklı.
3Rocker Rod rulo rulmanları düz ve ithalat odaklı bileşik vücut sertlik yönelimi, eksantrik yük kapasitesi.
4- Trunnion izolasiyon temeli hormon kullanımı, mobil rahatlık kurulumu için.
5Sistemin etrafında gelişmiş teknolojiler hareket ederek dinamik döngünün yüksek güvenilirliği sağlanır.
6Yeni kanal tasarımı ve soğutma etkisini artırmak.
7. statik sertlik, taşımak küçük balon dinamik sertlik, titreşim masası kapasitesini artırmak, düşük frekanslı performans geliştirmek.

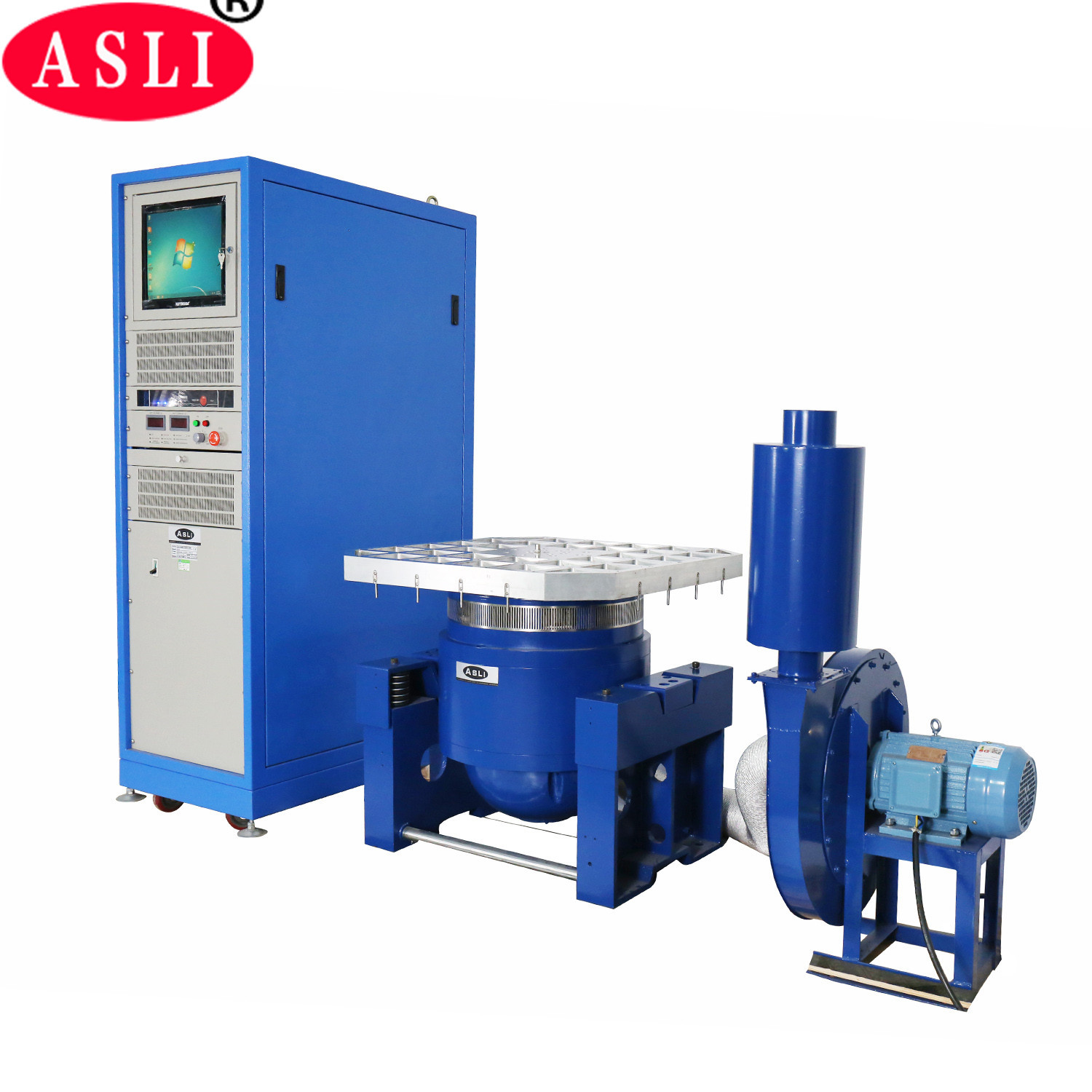

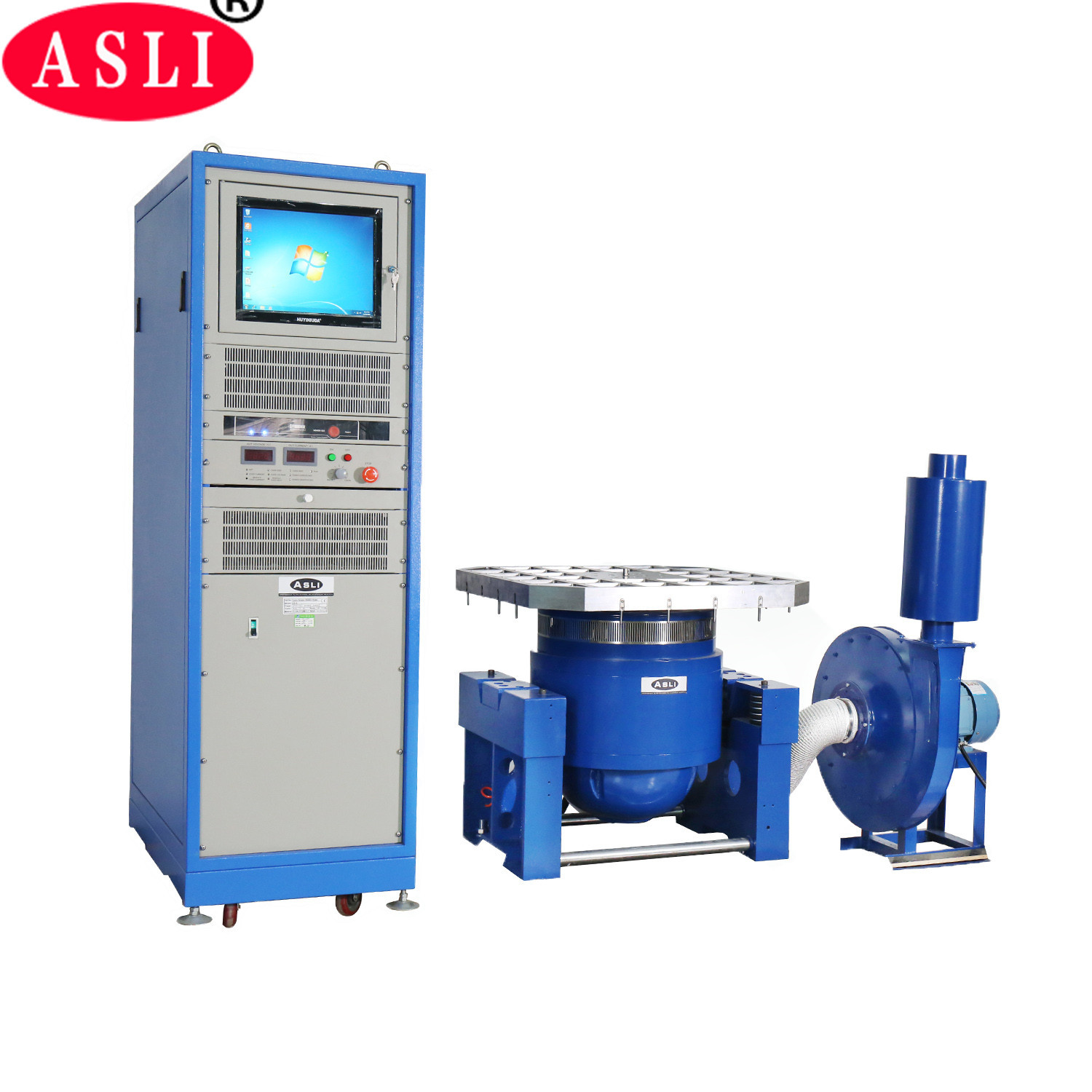

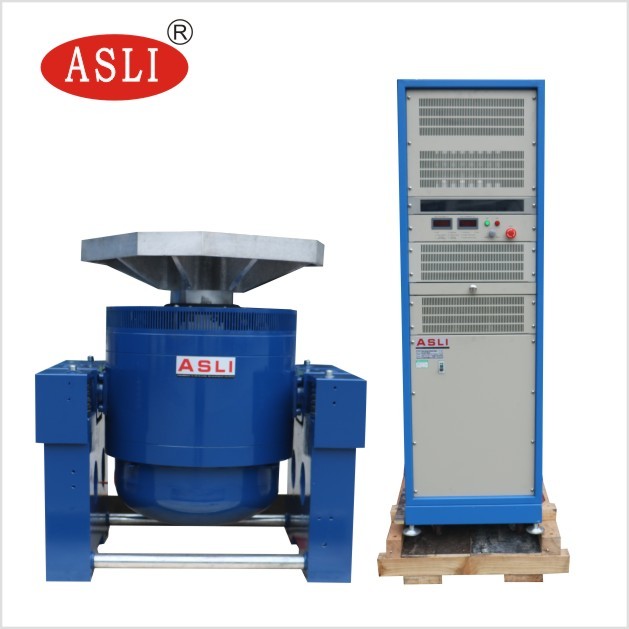

Titreşim Sistemi (ES-10)
1 Endüstriyel elektrodinamik titreşim santrali ile ilgili teknik parametreler:
(1) İsimlendirilmiş kuvvet: sinüs kuvveti 10000N; rastgele kuvvet 10000N; şok kuvveti 10000N;
(2) Frekans aralığı: 5 Hz ila 3500 Hz, Sabit frekans, ileri geri süpürme, sinüs, rastgele, şok
(3) Sıfırlama frekansı Modu: doğrusal, logaritmik, ileri geri süpürme, sabit frekans
(4) Sıfırlama sıklığı zamanları: 1 ila 32767.
(5) Sıfırlama frekansı zamanı: sabit frekans/tek 1-3600 dakika, süpürme frekansı eğrileri görüntülenebilir.
(6) Maks. Hızlanma 1000m/s 2 (açık yük)
(7) Maks. Hız: 1.8m/s
(8) En fazla yer değiştirme: 51mmp-p (açık yük), çift zirve
(9) Çarpışma yer değiştirme: 51mm
(10) Hareketli Bobinin Ağırlığı: 14 kg
(11) titreşim yönleri: dikey + yatay titreşim
(12) titreşim dalgası: sinüs, rastgele, şok
(13) Hareketli sarmalın çapı: Φ240 mm
(14) titreşim sistemi boyutu ((mm): W1046*H660*D783mm
(15) Vibrasyon Sistemi ağırlığı: 900kg

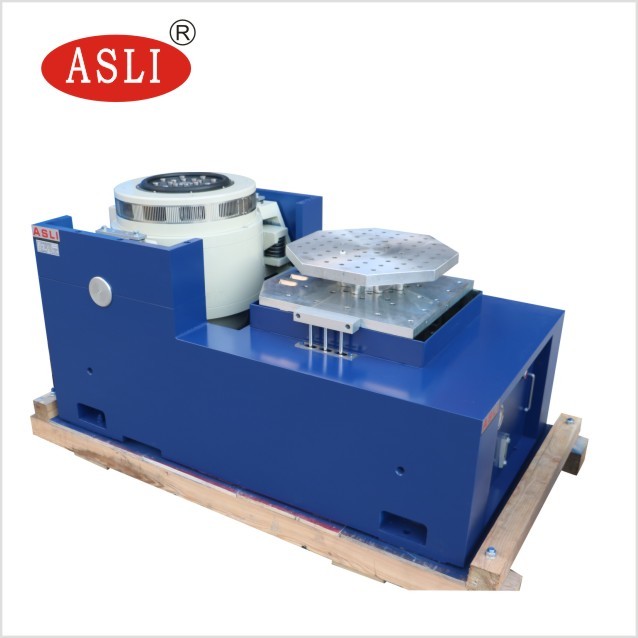

Titreleme Deneme Makinesi Hakkında Yatay Döşeme Özellikleri:
Daha yüksek hızlanmayı ve çalışma sıklığını gerçekleştirmek için küçük yükleme tezgahı içinde, tüm makine tezgahının yükleme kapasitesini ve performansını iyileştirmek için.
Yatay bank ve titreşim bankı, mükemmel yapıya sahip, kurulumu ve ayarlanması kolay olan bütünleşik tiplerdir.
Statik basınç yolu, V şeklinde, eğimden ve önyargıya karşı dayanıklı.
Dahili yağ pompası, iyi yapısı ve kullanımı kolay.
Vibrasyon test makinesi ile yükleme gereksinimleri:
(1) Kullanıcılar, donanımı taşımak için çatal kaldırıcılar ve değiştirme araçları hazırlamalıdır, çünkü çok ağırdır.
Kapı ekipmanı içeri alacak kadar büyük.
(2) Makinenin çalışma ortamı oda sıcaklığı altında ve iyi havalandırma ile olmalıdır.Makinenin uzay mesafesi
Sol/sağ/arka taraf minimum 700 mm, ön taraf minimum 1500 mm olmalıdır.
Teknik parametreler hakkındaÜrünün Güvenilirliği için Üç Eksenli Elektrodinamik Shaker Test Makinesi
| Model | Sine Güç (N) |
Rated Rastgele Güç (N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hız ((m/s) | Değiştirme oranı (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin (Kg) | Boyutu Hareketli sarmal ((mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Elektrodinamik Shaker için başvuru:
Biz elektrik titreşim serisi ürünleri üreticisiyiz, "Çifte manyetik devre yapısı", "kendinden üretilen iskelet eylem çemberleri","Havadaki Destek" ve "Rol rulmanları ve doğrusal rehberlik""Trunyon izolasyonu" gelişmiş modern teknoloji
ve özel teknoloji, tamamlanması gereken X, Y, Z üç eksenli sinüzoidal titreşim testi ve geniş bant rastgele titreşim testleri ile tamamlanabilir
Klasik (yarım sinüs, trapez, testere dalgası) nabız ve şok tepkisi spektrum testi ile.
Ulusal savunma, silah, havacılık, havacılık, iletişim, elektronik, elektrikli cihazlar, iletişim,
Ev aletleri ve diğer alanlar. --- endüstriyel salkım titreşim testçisi
Büyük kuvvetli elektrodinamik titreşim santrali için paket:
Önce PP filmi, sonra makine ile kasa arasında 10 mm köpük ve dışarıda standart ihracat kontrplak kasa.
