ISTA 6 Amazon 1000kg.f Dikey Kayma Tablalı Titreşim Test Cihazı

Marka Adı: ASLI
Model Numarası: ES-10
Menşe Yeri: Çin
Sertifikasyon: CE
Minimum Sipariş Miktarı: 1
Fiyat: USD 20000~50000
Tedarik Yeteneği: ayda 30 set
Teslimat süresi: Mevduattan sonra 30-35 iş günü
Ödeme Koşulları: T/T
standart paketleme: standart kontrplak durumda ihracat

Ürün Detayları


sinüs kuvveti: 3000N ila 200000N titreşim yönü: dikey titreşim veya x, y, z
Hız: AC 220V, AC 110V Sıklık: Elektrikli Ev Aletleri
Hızlanma: 100g Yer Değiştirme: 25mm ila 100 mm
Vurgulamak

1000kg.f Titreşim Test Cihazı

,

Elektrodinamik Titreşim Test Cihazı

,

ISTA 6 Amazon Elektrodinamik Çalkalayıcı

Ürün Açıklaması

Ürün Genel Bakışı

Yüksek Frekanslı Elektrodinamik Sarsıcı Titreşim Test Ekipmanı MIL-STD 202 ile

Dikey Kayma Tablalı ISTA 6 Amazon 1000kg.f Titreşim Test Makinesi, sinüzoidal, rastgele ve şok titreşim ortamlarının hassas simülasyonu için tasarlanmış yüksek performanslı bir elektrodinamik titreşim test sistemidir. Savunma, havacılık, elektronik ve ev aletleri endüstrilerinde ürün yeterlilik ve güvenilirlik testleri için yaygın olarak kullanılır.

Titreşim Sistemi (ES-10) — Teknik Parametreler
  1. Nominal Kuvvet: Sinüs kuvveti 10000N; Rastgele kuvvet 10000N; Şok kuvveti 10000N
  2. Frekans Aralığı: 5 Hz - 3500 Hz — sabit frekans, ileri geri süpürme, sinüs, rastgele ve şok modlarını destekler
  3. Süpürme Frekansı Modu: Doğrusal, logaritmik, ileri geri süpürme, sabit frekans
  4. Süpürme Frekansı Sayısı: 1 - 32767
  5. Süpürme Frekansı Süresi: Sabit frekans / tek 1-3600 dakika; süpürme frekansı eğrileri görüntülenebilir
  6. Maks. İvme: 1000 m/s² (yüksüz)
  7. Maks. Hız: 1.8 m/s
  8. Maks. Deplasman: 51 mm p-p (yüksüz), çift tepe
  9. Darbe Deplasmanı: 51 mm
  10. Hareketli Bobin Ağırlığı: 14 kg
  11. Titreşim Yönleri: Dikey + Yatay titreşim
  12. Titreşim Dalgası: Sinüs, rastgele, şok
  13. Hareketli Bobin Çapı: Φ240 mm
  14. Titreşim Sistemi Boyutları (mm): G1046 × Y660 × D783 mm
  15. Titreşim Sistemi Ağırlığı: 900 kg
Yatay Stand Özellikleri
  • Küçük yükleme tablası, daha yüksek ivme ve çalışma frekansı sağlayarak makine tablasının yükleme kapasitesini ve genel performansını iyileştirir.
  • Yatay tabla ve titreşim tablası entegre tiptedir, sağlam bir yapıya sahiptir, kurulumu ve ayarlanması kolaydır.
  • V şeklinde tasarıma sahip statik basınçlı ray, eğime dayanıklı ve yanlı yüklemeye dayanıklı yetenek sağlar.
  • Dahili yağ pompası, düzenli bir yapı ve kolay kullanım sağlar.
Elektrodinamik Sarsıcı Özellikleri
Model Nominal Sinüs Kuvveti (N) Nominal Rastgele Kuvvet (N) Frekans Aralığı (Hz) Nominal Hız (m/s) Nominal Deplasman (p-p) mm Maks. Yükleme (Kg) Hareketli Bobin (Kg) Hareketli Bobin Boyutları (mm)
ES-10 10000 10000 3-3000 1.8 51 270 14 Φ240
Uygulamalar

Elektrikli titreşim serisi ürünleri üreticisi olarak, çift manyetik devre yapısı, kendi kendine oluşan iskelet hareket halkaları, havadan destek, makaralı yataklar ve doğrusal kılavuzlar ve mafsal izolasyonu dahil olmak üzere gelişmiş modern teknolojileri benimsiyoruz. Bunlar, sistemin X, Y ve Z üç eksenli sinüzoidal titreşim testleri ve geniş bant rastgele titreşim testlerinin yanı sıra klasik darbe testleri (yarım sinüs, yamuk, testere dişi dalgası) ve şok tepki spektrumu testi gerçekleştirmesini sağlar.

Yüksek Frekanslı Titreşim Test Cihazı, ulusal savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli ev aletleri, ev aletleri ve diğer alanlarda yaygın olarak kullanılmaktadır.

Yarım Sinüs Dalgası Şok Test Özellikleri
  1. Daha yüksek aşama eksenel rezonans frekansına sahip iyi tasarlanmış dinamik halka iskeleti.
  2. Düşük manyetik akı kaçağına sahip çift manyetik devre tasarımı, kompakt ve rasyonel yapı.
  3. Düz ve ithal yönelimli kompozit gövde sertliği yönelimine sahip rocker kol makaralı yataklar, eksantrik yük kapasitesi sağlar.
  4. Hormon kullanımı için özel mafsal izolasyon temeli, kolay mobil kurulum.
  5. Gelişmiş teknolojiye sahip hareketli sistem, dinamik halka için yüksek güvenilirlik sağlar.
  6. Yeni kanal tasarımı soğutma etkisini artırır.
  7. Yatak küçük balonunun statik sertliği ve dinamik sertliği, titreşim tablası kapasitesini artırır ve düşük frekans performansını iyileştirir.
Kurulum Gereksinimleri
  1. Kullanıcılar, ekipman çok ağır olduğu için ekipmanı taşımak üzere forklift ve taşıma aletleri hazırlamalıdır. Lütfen kapının ekipmanın geçmesine izin verecek kadar büyük olduğundan emin olun.
  2. Çalışma ortamı oda sıcaklığında iyi havalandırılmış olmalıdır. Çalışma alanına bir klima takılmasını şiddetle tavsiye ederiz. Makinenin sol, sağ ve arka taraflarındaki boşluk mesafesi minimum 700 mm olmalı; ön taraf minimum 1500 mm olmalıdır.

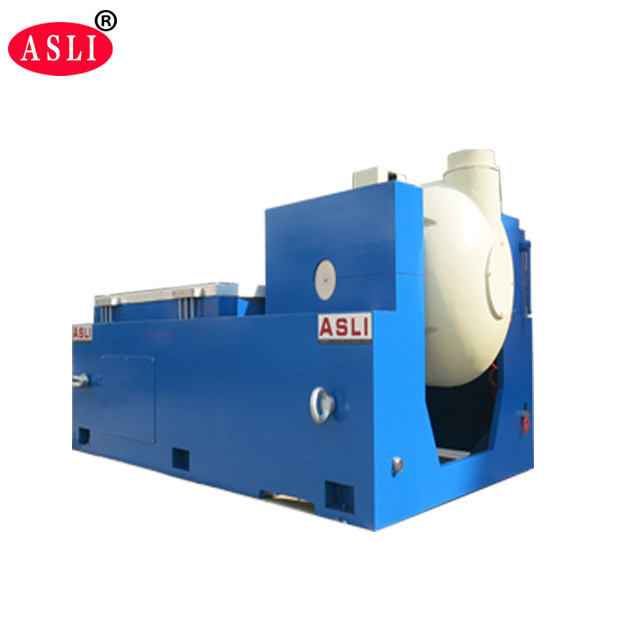

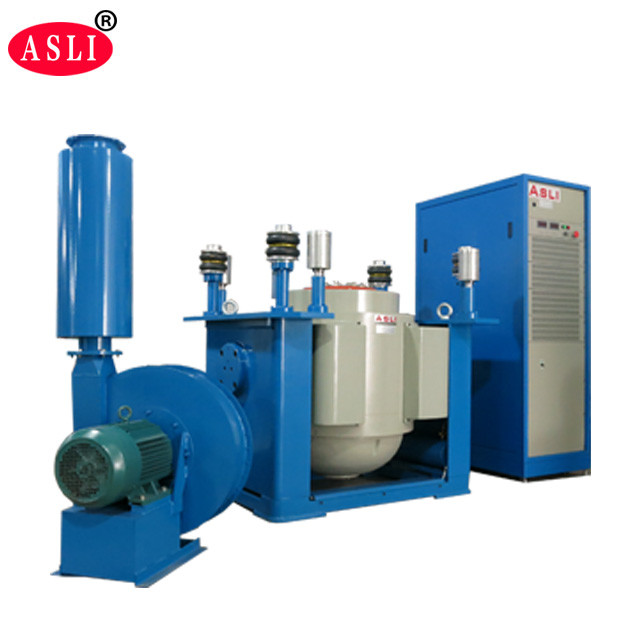

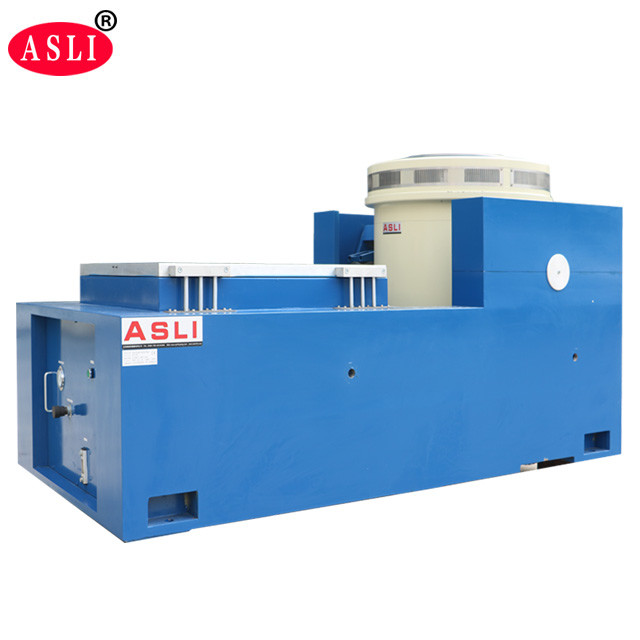

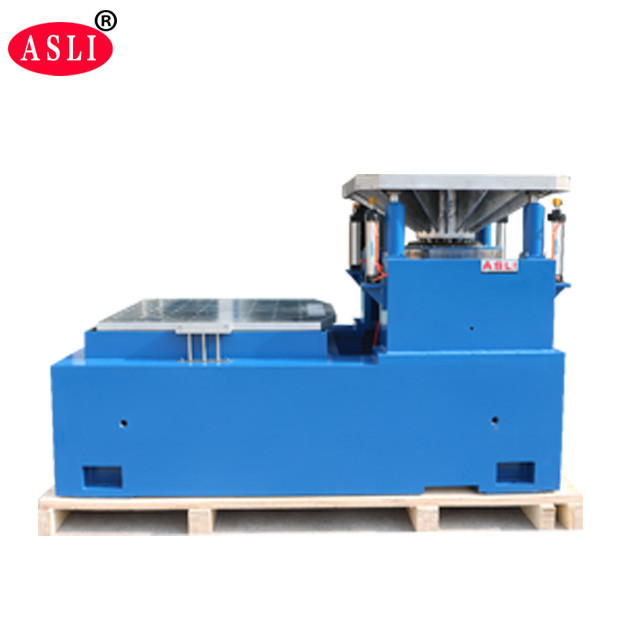

ISTA 6 Amazon vibration test machine with vertical slip table — front view of electrodynamic shaker system Electrodynamic vibration shaker system — side view showing horizontal stand and moving coil assembly Vibration test machine installation layout diagram showing required clearance dimensions
Paketleme

Yüksek kuvvetli elektrodinamik titreşim sarsıcı sistemi önce PP film, ardından makine ile kasa arasına 10 mm köpük ve son olarak standart bir ihracat kontrplak kasaya sarılır.

Export plywood case packaging for large force electrodynamic vibration shaker system
Sıkça Sorulan Sorular

S1: Elektrodinamik Titreşim Sarsıcısı Nedir?
Elektrodinamik bir titreşim sarsıcısı, ürünlerin nakliye, çalışma veya servis sırasında karşılaşabileceği titreşim koşullarını simüle etmek için kullanılan bir test sistemidir. Güvenilirlik, dayanıklılık ve yeterlilik testleri için yaygın olarak kullanılır.



S2: Hangi ürünler test edilebilir?
Elektronik bileşenler, otomotiv parçaları, piller, havacılık bileşenleri, elektrikli ürünler, ambalajlar, iletişim ekipmanları ve titreşim testi gerektiren diğer ürünler için kullanılabilir.



S3: Sarsıcı hangi titreşim testlerini yapabilir?
Sistem konfigürasyonuna bağlı olarak, sinüs titreşimi, rastgele titreşim, şok testi, rezonans arama, frekans süpürme ve diğer programlanabilir titreşim testlerini gerçekleştirebilir.



S4: Maksimum test frekansı nedir?
Maksimum frekans modele ve konfigürasyona bağlıdır. Farklı frekans gereksinimleri için farklı sarsıcı modelleri mevcuttur. Lütfen uygun bir model önermemiz için gerekli frekans aralığını belirtin.



S5: Test parametreleri programlanabilir mi?
Evet. Titreşim kontrolcüsü, kontrolcü konfigürasyonuna bağlı olarak frekans, ivme, deplasman, test süresi, süpürme hızı ve diğer parametreler dahil olmak üzere müşterinin test gereksinimlerine göre programlanabilir.



S6: Sarsıcı hem dikey hem de yatay titreşim yapabilir mi?
Evet. Konfigürasyona bağlı olarak, sistem dikey test kurulumu, yatay test kurulumu veya her ikisi ile birlikte tedarik edilebilir.



S7: Rastgele titreşim testi yapabilir mi?
Evet. PSD tabanlı test profilleri dahil olmak üzere rastgele titreşim testi için uygun bir titreşim kontrolcüsü yapılandırılabilir.



S8: Şok testi yapabilir mi?
Evet, seçilen sarsıcı sisteminin gerekli şok profili için yeterli kuvvete, deplasmana ve ivme kapasitesine sahip olması koşuluyla.



S9: Titreşim sarsıcısı ivme sensörü içerir mi?
Titreşim kontrol sistemi normalde, gerçek titreşim tepkisini ölçmek ve programlanmış test profiline göre sarsıcıyı kontrol etmek için geri besleme sensörü olarak bir ivme sensörü kullanır. Kesin sensör konfigürasyonu sisteme bağlıdır.





Bir elektrodinamik titreşim sarsıcısı, yüksek frekanslı titreşim testi için çeşitli avantajlar sunar:

  • Geniş frekans aralığı: Hem düşük frekanslı hem de yüksek frekanslı titreşim testleri için uygundur, özellikle elektronik ve otomotiv bileşenleri için.
  • Yüksek kontrol doğruluğu: Frekans, ivme, deplasman, hız ve test süresi hassas bir şekilde kontrol edilebilir.
  • Hızlı yanıt: Elektrodinamik tahrik sistemi kontrol sinyallerine hızlı yanıt verir, bu da süpürme titreşim testleri için uygun olmasını sağlar.
  • Kararlı titreşim çıkışı: Kapalı döngü kontrol, test boyunca kararlı titreşim seviyelerinin korunmasına yardımcı olur.
  • Programlanabilir testler: Frekans aralığı, süpürme hızı, ivme ve döngü sayısı gibi test parametreleri otomatik olarak programlanabilir.
  • Yüksek frekanslı testler için uygundur: Özellikle PCB/PCBA, otomotiv elektroniği, sensörler, konektörler, piller ve diğer elektronik bileşenler için uygundur.
  • Yüksek otomasyon: Test programları kaydedilebilir ve otomatik olarak yürütülebilir, test verimliliğini ve tekrarlanabilirliğini artırır.

Genel olarak, bir elektrodinamik titreşim sarsıcısı, yüksek frekans aralığı, hassas kontrol, hızlı yanıt ve kararlı titreşim performansı gerektiğinde ideal bir çözümdür.

Fabrikamızı ziyaret ederek titreşim sarsıcı tablasını şahsen görmek için yeni ve mevcut müşterilerimizi memnuniyetle karşılıyoruz. Herhangi bir sorunuz için lütfen bizimle iletişime geçmekten çekinmeyin.

Ürün Özellikleri

ISTA 6 Amazon 1000kg.f dikey kayma tablalı titreşim test makinesi. Sinüs kuvveti 3000N-200000N, 3-3500Hz, 100g hızlanma, 1,8m/s hız. Dikey veya X,Y,Z titreşimi destekler. 12 ay garanti, OEM servisi, üçüncü taraflarca kalibre edilmiştir. Savunma, havacılık ve elektronik testleri için idealdir.
