JESD 22-B103B Dikey Elektrodinamik Titreşim Test Cihazı

Dikey Elektrodinamik Titreşim Test Ekipmanı — JESD 22-B103B Uyumlu

Bu dikey titreşim test sistemi, özellikle elektronik bileşenler için JESD 22-B103B standardını karşılamak üzere tasarlanmıştır. Bataryaların, batarya paketlerinin ve elektronik montajların dinamik stres altındaki yapısal bütünlüğünü ve performansını değerlendirmek için titreşim koşullarının hassas, güvenilir bir simülasyonunu sağlar.

Uygulanabilir Test Standartları

• GB/T 31486-2015 — Elektrikli araç çekiş bataryası için elektriksel performans gereksinimleri ve test yöntemleri
• UL 1642:2012 — Lityum bataryalar için standart
• UL 2054:2012 — Ev ve Ticari Bataryalar
• UN38.3 (2012) — Bölüm 3: Tehlikeli malların taşınması için öneri — test ve standart kılavuzu
• IEC 62133-2:2017 — Taşınabilir uygulamalarda kullanılmak üzere taşınabilir sızdırmaz ikincil hücreler ve bunlardan yapılmış bataryalar için güvenlik gereksinimleri — Bölüm 2: Lityum sistemleri
• IEC 62281:2004 — Lityum batarya ve bataryanın taşınmasındaki güvenlik gereksinimleri
• IEC 60086:2007 — Galvanik hücre bölüm 4: lityum-iyon bataryaların güvenlik gereksinimleri

Çalışma Prensibi

Titreşim test sistemi, standart batarya test gereksinimlerine göre tasarlanmıştır. Kontrollü koşullar altında, batarya veya batarya paketi titreşim masasına güvenli bir şekilde sabitlenir. Sistem daha sonra üç birbirine dik eksen boyunca öngörülen frekans, ivme ve yer değiştirme modlarını uygular. Test boyunca, batarya numunesi sızdırmamalı, voltaj kaybetmemeli, hasar görmemeli, alev almamalı veya patlamamalıdır.

Teknik Parametreler

Model	Nominal Sinüs Kuvvet (N)	Nominal Rastgele Kuvvet (N)	Frekans Aralık (Hz)	Nominal İvme (m/s²)	Nominal Hız (m/s)	Nominal Yer Değiştirme (p-p) mm	Maks. Yükleme (Kg)	Hareketli Bobin (Kg)	Boyut Hareketli Bobin (mm)
ES-3	3000	3000	3–3500	1000	1.6	25	100	3.5	Φ150
ES-3a	3000	3000	3–3500	400	1.6	40	120	9	Φ230
ES-6	6000	6000	3–3500	1000	1.6	25	180	6.5	Φ230
ES-6a	6000	6000	3–3500	1000	1.6	51	250	12	Φ230
ES-10	10000	10000	3–3000	1000	1.8	51	270	14	Φ240
ES-20	20000	20000	3–3000	1000	1.8	51	300	30	Φ320
ES-30	30000	30000	3–2800	1000	1.8	51	450	40	Φ450
ES-40	40000	40000	3–2800	1000	1.8	51	500	50	Φ450
ES-50	50000	50000	3–2700	1000	1.8	51	750	50	Φ450
ES-60	60000	60000	3–2700	1000	1.8	51	750	60	Φ450

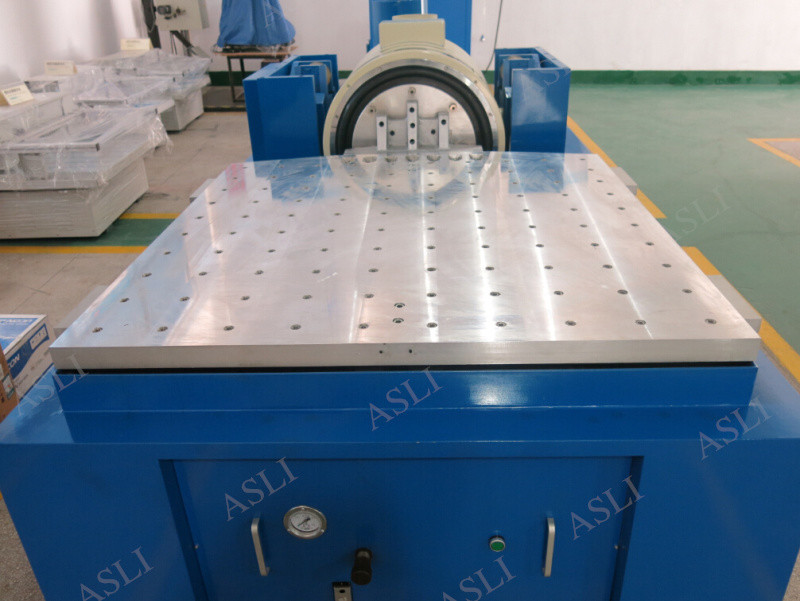

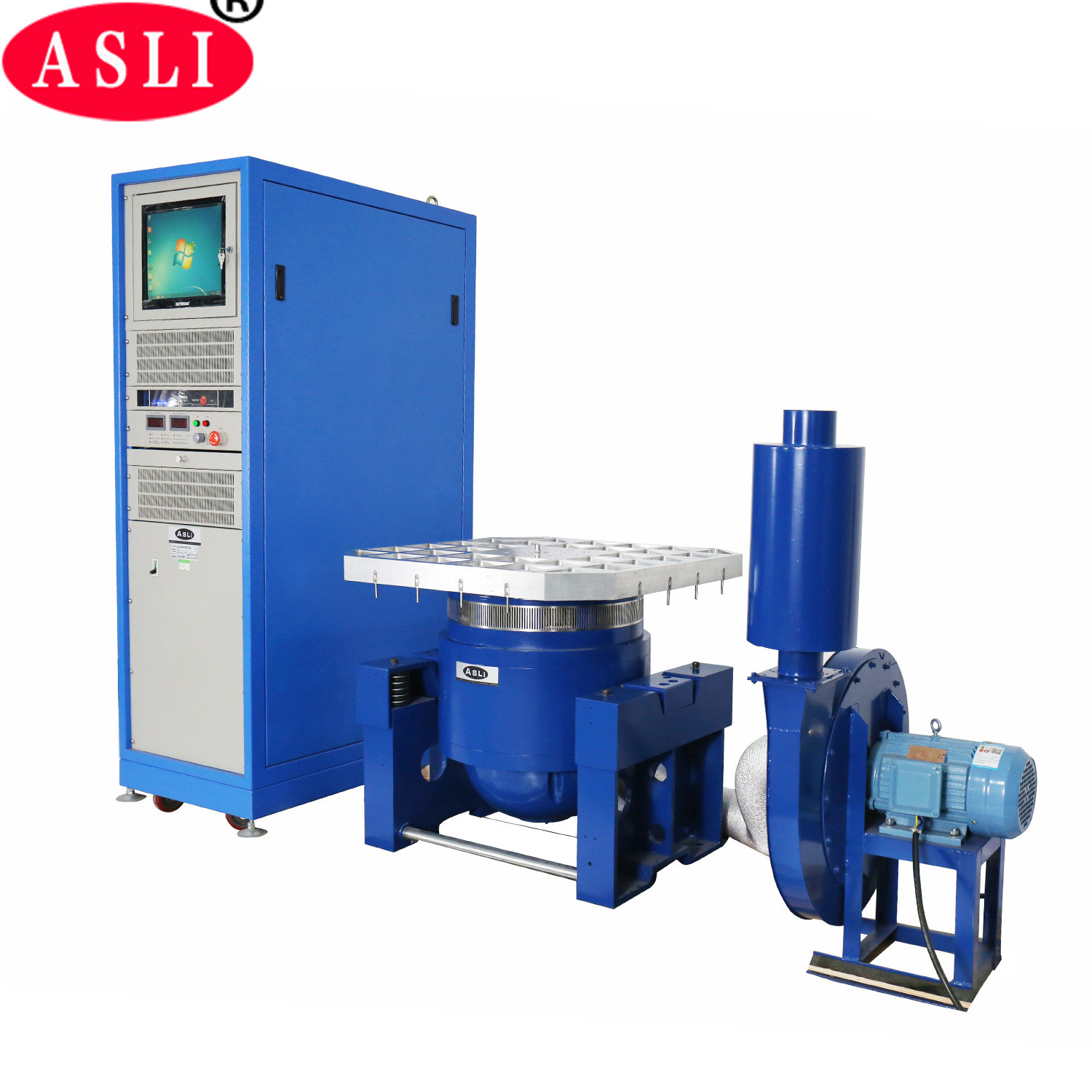

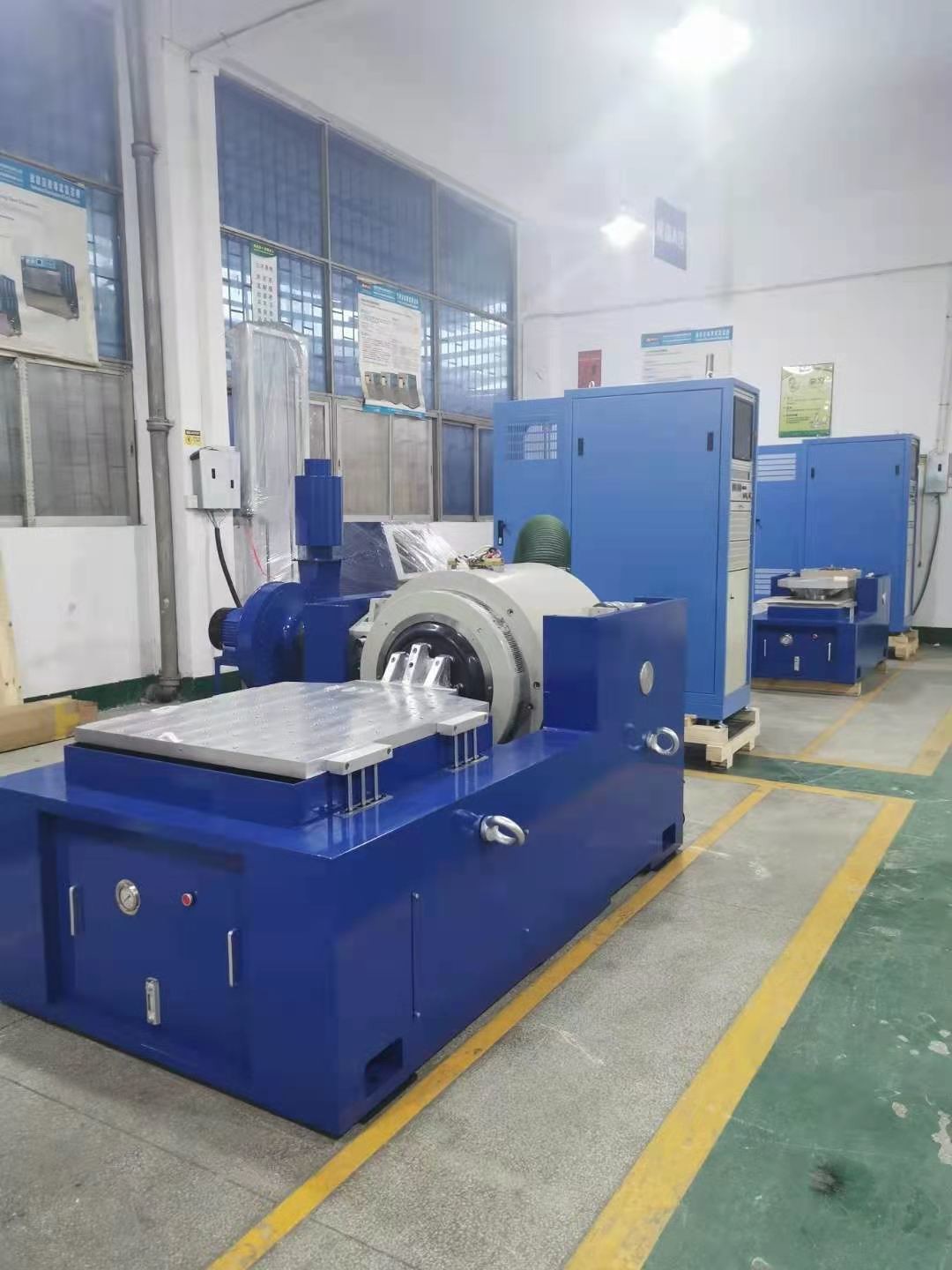

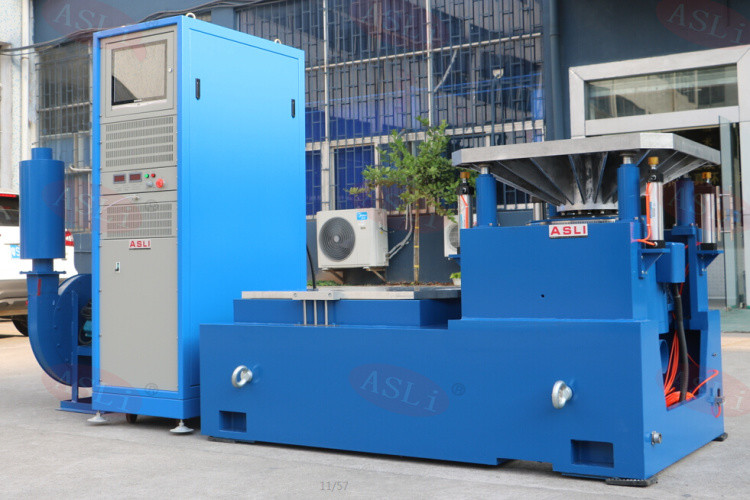

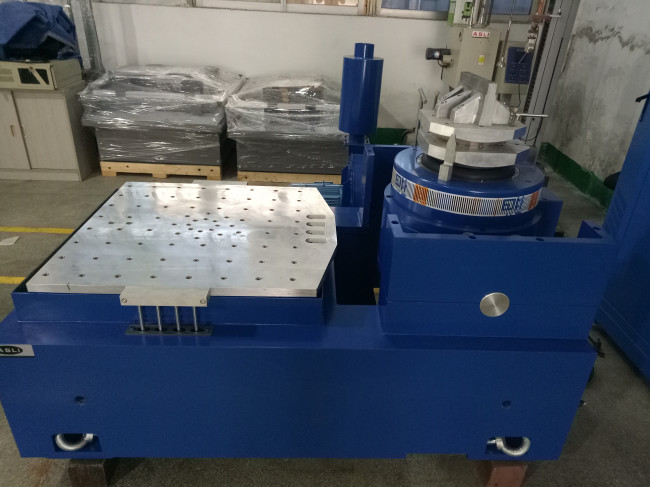

Ürün Resimleri

Ek Ürün Yelpazesi

Titreşim test banklarının ötesinde, ürün portföyümüz şunları da kapsamaktadır:

1. Sıcaklık / Nem Test Serisi: Sıcaklık nem test kabini, Yürüyerek girilebilir stabilite kabini, Termal şok test kabini, Sıcaklık nem UV test kabini, Rampalı sıcaklık kabini.
2. Yaşlandırma Test Serisi: Yüksek sıcaklık fırını, Vakum kurutma fırını, Hava havalandırmalı yaşlandırma test kabini, Buharlı yaşlandırma test kabini, Ozon test kabini, Yanma test ekipmanı.
3. Hava Durumu Simülasyon Test Serisi: Yağmur püskürtme test kabini, Toz test kabini, Ksenon lamba yaşlandırma test kabini, UV direnci test kabini.
4. Mekanik Test Serisi: Titreşim test makinesi, Düşme test makinesi, Çarpma test makinesi, İvme mekanik şok test cihazı ve daha fazlası.

Bir elektrodinamik titreşim çalkalayıcı, yüksek frekanslı titreşim testi için çeşitli avantajlar sunar:

• Geniş frekans aralığı: Hem düşük frekanslı hem de yüksek frekanslı titreşim testleri için uygundur, özellikle elektronik ve otomotiv bileşenleri için.
• Yüksek kontrol doğruluğu: Frekans, ivme, yer değiştirme, hız ve test süresi hassas bir şekilde kontrol edilebilir.
• Hızlı yanıt: Elektrodinamik tahrik sistemi kontrol sinyallerine hızlı yanıt verir, bu da süpürme titreşim testleri için uygun olmasını sağlar.
• Kararlı titreşim çıkışı: Kapalı döngü kontrol, test boyunca kararlı titreşim seviyelerini korumaya yardımcı olur.
• Programlanabilir testler: Frekans aralığı, süpürme hızı, ivme ve döngü sayısı gibi test parametreleri otomatik olarak programlanabilir.
• Yüksek frekanslı testler için uygundur: Özellikle PCB/PCBA, otomotiv elektroniği, sensörler, konektörler, bataryalar ve diğer elektronik bileşenler için uygundur.
• Yüksek otomasyon: Test programları kaydedilebilir ve otomatik olarak yürütülebilir, bu da test verimliliğini ve tekrarlanabilirliğini artırır.

Genel olarak, yüksek frekans aralığı, hassas kontrol, hızlı yanıt ve kararlı titreşim performansı gerektiğinde bir elektrodinamik titreşim çalkalayıcı ideal bir çözümdür.

S&S:
S1: Elektrodinamik Titreşim Çalkalayıcı Nedir?
Bir elektrodinamik titreşim çalkalayıcı, ürünlerin nakliye, operasyon veya servis sırasında karşılaşabileceği titreşim koşullarını simüle etmek için kullanılan bir test sistemidir. Güvenilirlik, dayanıklılık ve yeterlilik testleri için yaygın olarak kullanılır.

S2: Hangi ürünler test edilebilir?
Elektronik bileşenler, otomotiv parçaları, bataryalar, havacılık bileşenleri, elektrikli ürünler, ambalajlar, iletişim ekipmanları ve titreşim testi gerektiren diğer ürünler için kullanılabilir.

S3: Çalkalayıcı hangi titreşim testlerini yapabilir?
Sistem konfigürasyonuna bağlı olarak, sinüs titreşimi, rastgele titreşim, şok testi, rezonans arama, frekans süpürme ve diğer programlanabilir titreşim testlerini yapabilir.

S4: Maksimum test frekansı nedir?
Maksimum frekans modele ve konfigürasyona bağlıdır. Farklı frekans gereksinimleri için farklı çalkalayıcı modelleri mevcuttur. Lütfen uygun bir model önerebilmemiz için gerekli frekans aralığınızı belirtin.

S5: Test parametreleri programlanabilir mi?
Evet. Titreşim kontrolcüsü, kontrolcü konfigürasyonuna bağlı olarak frekans, ivme, yer değiştirme, test süresi, süpürme hızı ve diğer parametreler dahil olmak üzere müşterinin test gereksinimlerine göre programlanabilir.

S6: Çalkalayıcı hem dikey hem de yatay titreşim yapabilir mi?
Evet. Konfigürasyona bağlı olarak, sistem dikey bir test kurulumu, yatay bir test kurulumu veya her ikisi ile birlikte tedarik edilebilir.

S7: Rastgele titreşim testi yapabilir mi?
Evet. Uygun bir titreşim kontrolcüsü, PSD tabanlı test profilleri dahil olmak üzere rastgele titreşim testi için yapılandırılabilir.

S8: Şok testi yapabilir mi?
Evet, seçilen çalkalayıcı sisteminin gerekli şok profili için yeterli kuvvete, yer değiştirmeye ve ivmelenme kapasitesine sahip olması koşuluyla.

S9: Titreşim çalkalayıcı bir ivme sensörü içerir mi?
Bir titreşim kontrol sistemi normalde, gerçek titreşim yanıtını ölçmek ve çalkalayıcıyı programlanmış test profiline göre kontrol etmek için geri besleme sensörü olarak bir ivme sensörü kullanır. Kesin sensör konfigürasyonu sisteme bağlıdır.
