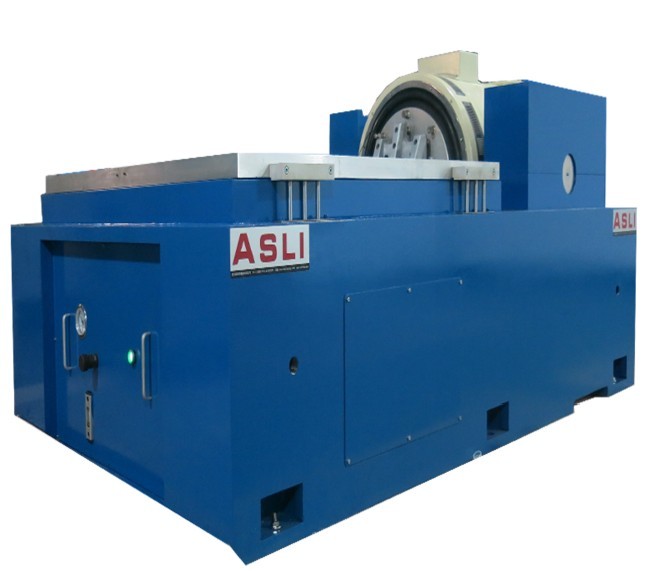

Otomotiv Testi için AC380V 20KN Titreşim Çalkalayıcı Tablosu
Product Details
| titreşim kuvveti: | 20KN | titreşim yönü: | Günde 10 Adet |
|---|---|---|---|
| Başvuru: | Otomotiv | Kullanım: | yüksek frekanslı titreşim testi |
| test standardı: | <90 bağıl nem (yoğuşmasız) | Güç: | AC380V |
| Vurgulamak |
AC380V titreşim çalkalayıcı masa,20kN titreşim test cihazı,Otomotiv titreşim test masası |
||
Product Description
AC380V 20KN Vibration Shaker Table, otomotiv testi ve çok çeşitli ürün titreşim ve şok çevre simülasyonları için tasarlanmış yüksek frekanslı yatay titreşim test sistemidir..Havacılık, iletişim, elektronik, elektrik, ev aletleri ve diğer endüstrilerdeki ürünler için çevresel stres tarama testleri ve güvenilirlik testleri yapmak için tasarlanmıştır.
Bu test platformu, IEC, MIL-STD, JIS ve ASTM standartları da dahil olmak üzere çeşitli uluslararası test özelliklerini karşılar.
ES-6 titreşim testi ekipmanını indir PDF| Model | Sine kuvveti (N) | Rated Random Force (N) | Frekans aralığı (Hz) | İsimlendirilmiş Hızlandırma (m/s2) | İsimlendirilmiş Hız (m/s) | İsimlendirilmiş yer değiştirme (p-p) mm | Maks. Yükleme (Kg) | Hareketli sarmal (Kg) | Hareketli sarmalın boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Esnek süspansiyon sistemi ve düz çizgi kılavuzu güçlü taşıma kapasitesi, mükemmel kılavuzlama performansı ve yüksek istikrar sağlar.
- Merkezi yüklü hava yastığı yüksek statik sertlik ve düşük dinamik sertlik sunar, güçlü taşıma kapasitesi ve olağanüstü dinamik performans sağlar.
- Hızlı kendi kendine muayene teşhisi ve zincir koruması yüksek güvenlik ve güvenilirliği sağlar.
- Hava yastığının yalıtımı ve amortizasyonu cihazı özel bir temelin gerekliliğini ortadan kaldırır, titreşim dalgalarını mükemmel bir şekilde yeniden üretir ve titreşim iletimini azaltır.
- Uçak ve dikey genişleme platformları farklı uygulama gereksinimleri için kullanılabilir.
- Basit ve düz bir işletim için tüm titreşim denetleyicileri ile uyumludur.
- Küçük bir yükleme tezgahında, daha yüksek hızlanma ve çalışma sıklığı elde edilir, böylece yükleme kapasitesi ve makine tezgahının genel performansı iyileştirilir.
- Yatay bank ve titreşim bankı, uygun montaj ve ayarlama sağlayan kusursuz bir yapıya sahip bir bütün tiptir.
- V şeklindeki tasarımı olan statik basınçlı pist, eğimden dirençli ve önyargıya dayanıklı kapasite sağlar.
- Dahili yağ pompası iyi bir yapıyı ve kolay çalışmayı sağlar.
| Model | Masa boyutu (mm) | Frekans aralığı (Hz) | Hareketli parçaların ağırlığı (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5 ¢ 1000 5 ¢ 1500 5 ¢2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 ¢ 1000 5 ¢1400 5 ¢2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5 ¢ 1000 5 ¢ 1500 5 ¢2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5 ¢ 1000 5 ¢1200 5 ¢2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5 ¢800 5 ¢ 1000 5 ¢ 1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5 ¢ 1000 5 ¢ 1500 5 ¢2000 |
57.7 76.9 86.5 |

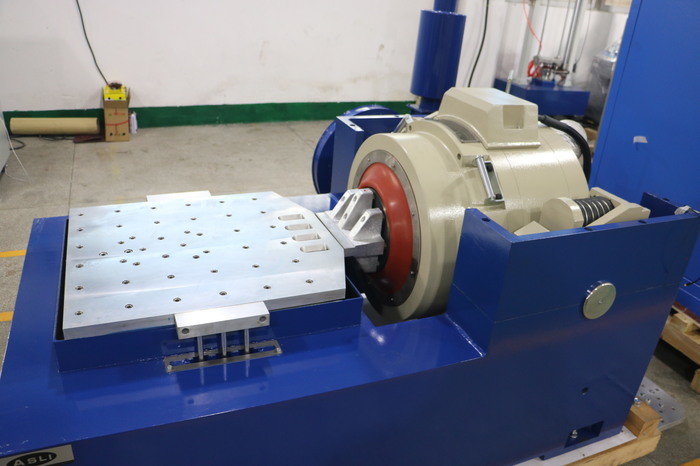

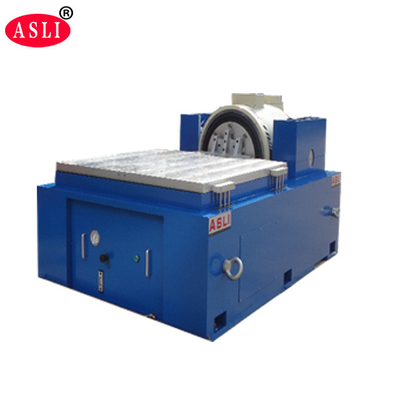

Otomobil testi için yüksek frekanslı yatay titreşim masası test ekipmanları.

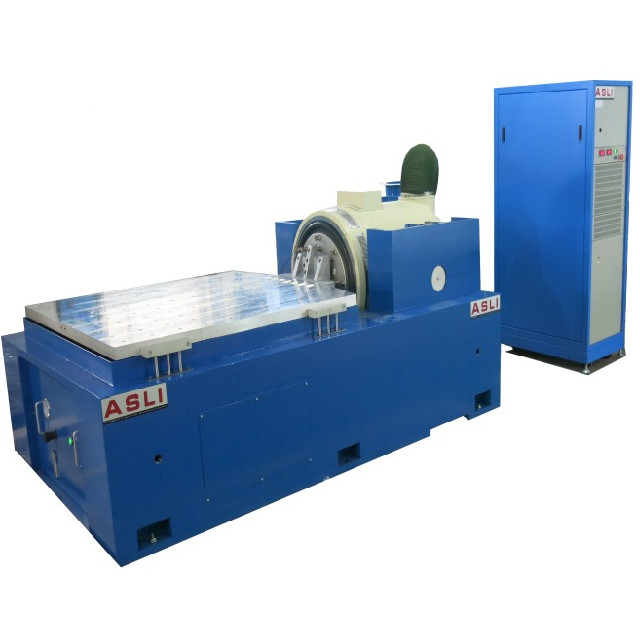

AC380V 20KN, yatay stand yapılandırması ile titreşim salkım masa sistemi.
Product Highlights
Otomotiv testleri için AC380V 20KN yatay titreşim çalkalayıcı. MIL STD 810G'yi karşılar. Esnek süspansiyon, hava yastığı sönümleme, yüksek stabilite ve hızlı kendi kendine teşhis özelliklerine sahiptir. Çeşitli denetleyiciler ve genişletme platformlarıyla uyumludur.
Kullanım Dostu Yüksek Frekanslı Dinamik Titreşim Çalkalayıcı Sistemi CE Belgeli

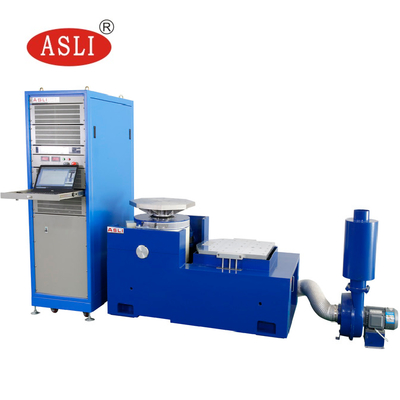

3000N sinüs kuvveti, 3-3500Hz, 100g ivme, dikey+yatay testlere sahip CE Sertifikalı yüksek frekanslı titreşim çalkalayıcı. Çift manyetik devre, gelişmiş soğutma ve muylu izolasyonuna sahiptir. Mevcut özel seçeneklerle pil ve LED testi için idealdir.
