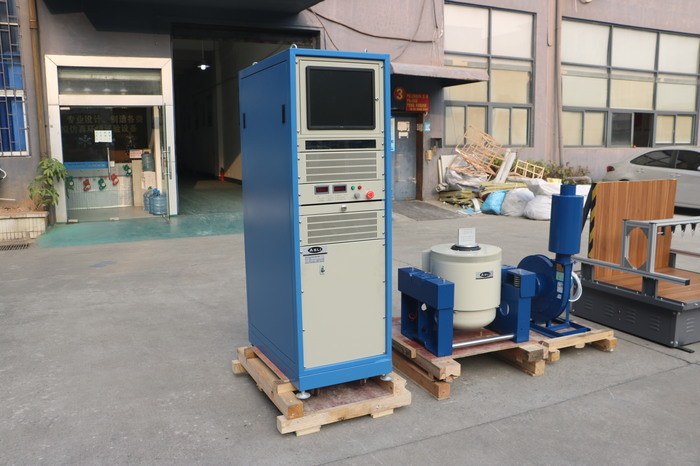

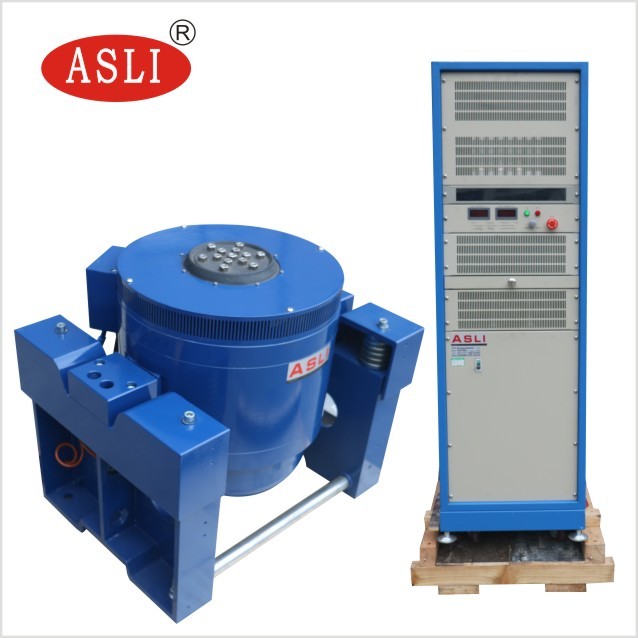

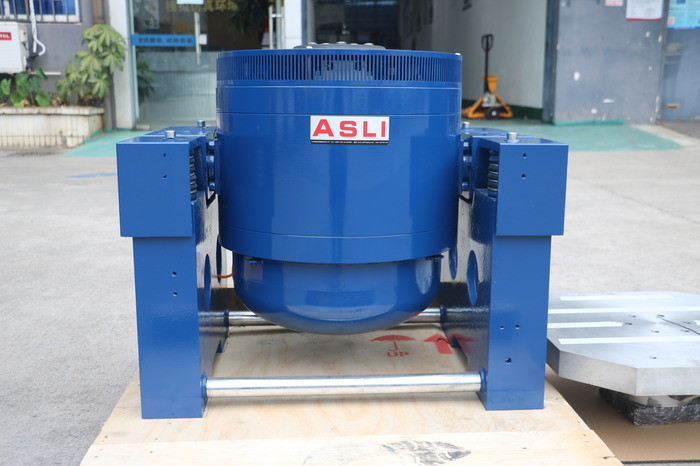

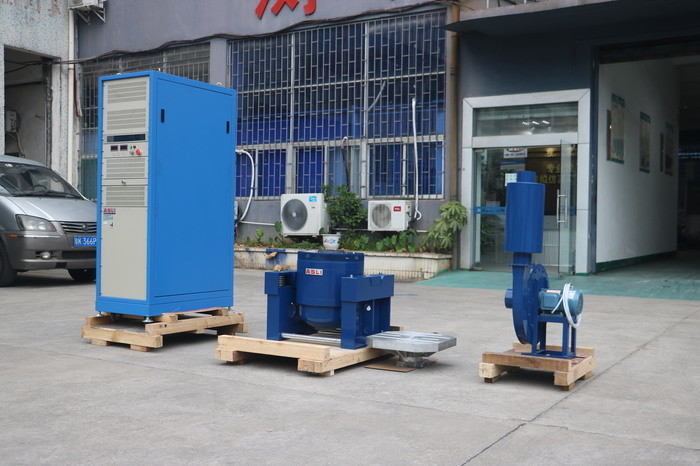

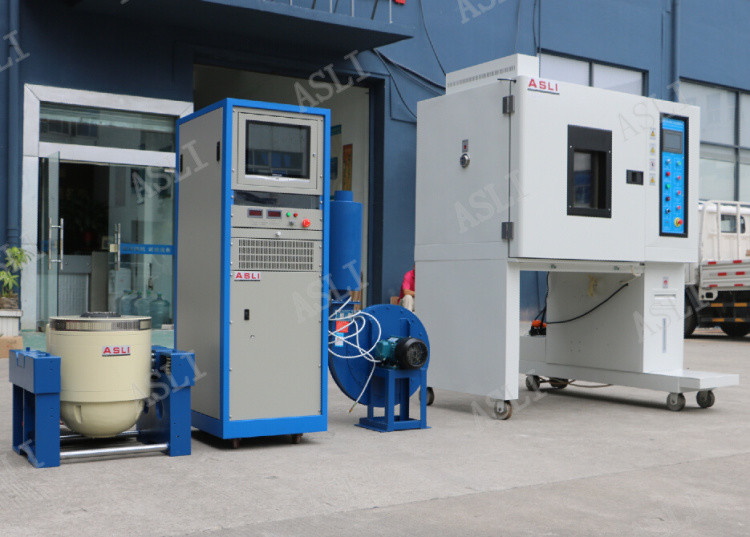

ES-3 Yüksek frekanslı dikey elektrodinamik titreşim sallayıcı MIL-STD-810F Standart
Product Details
| titreşim yönü: | Dikey | hızlanma: | 100 g |
|---|---|---|---|
| hareketli bobin ağırlığı: | 3,5 kg | Sıklık: | 5 Hz~ 3500 Hz |
| Kullanımı: | yüksek frekanslı titreşim testi | Standart: | MIL-STD-810F,MIL-STD-883E |
| Vurgulamak |
dikey elektrodinamik titreşim çalkalayıcı,MIL-STD-810F elektrodinamik titreşim çalkalayıcı,MIL-STD-810F yüksek frekanslı titreşim çalkalayıcı |
||
Product Description
Titreleme test sistemi, öncelikle ürün titreşim ve şok ortamı testleri, çevresel stres taraması ve güvenilirlik testleri için kullanılır.Elektromanyetik titreşim denetleyicisi, pil ile ilgili test standartlarına tam uygun olarak tasarlanmıştır.Vibrasyon koşullarını, bataryayı veya batarya paketini titreşim tablosuna bağlayarak ve belirtilen frekansı, hızlanmayı,ve birbirine dik üç eksen boyunca yer değiştirmeTest boyunca, pil örneği sızdırmamalı, kapasitesini kaybetmemelidir, kırılmamalı, yanmamalı veya patlamamalıdır.
| Maksimum sinüs uyarı kuvveti | 300 Kg.f zirve | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Maksimum rastgele titreşim kuvveti | 300 Kg.f r.ms | ||||||||
| En yüksek şok titreşim gücü | 600 Kg.f zirve | ||||||||
| Frekans aralığı | DC ~ 4000 Hz | ||||||||
| Maksimum yer değiştirme | 25 mm p-p (tepe-tepe) | ||||||||
| En yüksek hız | 1.6 m/s | ||||||||
| Maksimum hızlandırma | 100 G (980 m/s2) | ||||||||
| İlk rezonans frekansı | 2500 Hz | ||||||||
| Maksimum yük ve ivme (F = M·A) |
|
||||||||
| Maksimum yük | 120 kg | ||||||||
| Titreme izole frekansı | 2.5 Hz | ||||||||

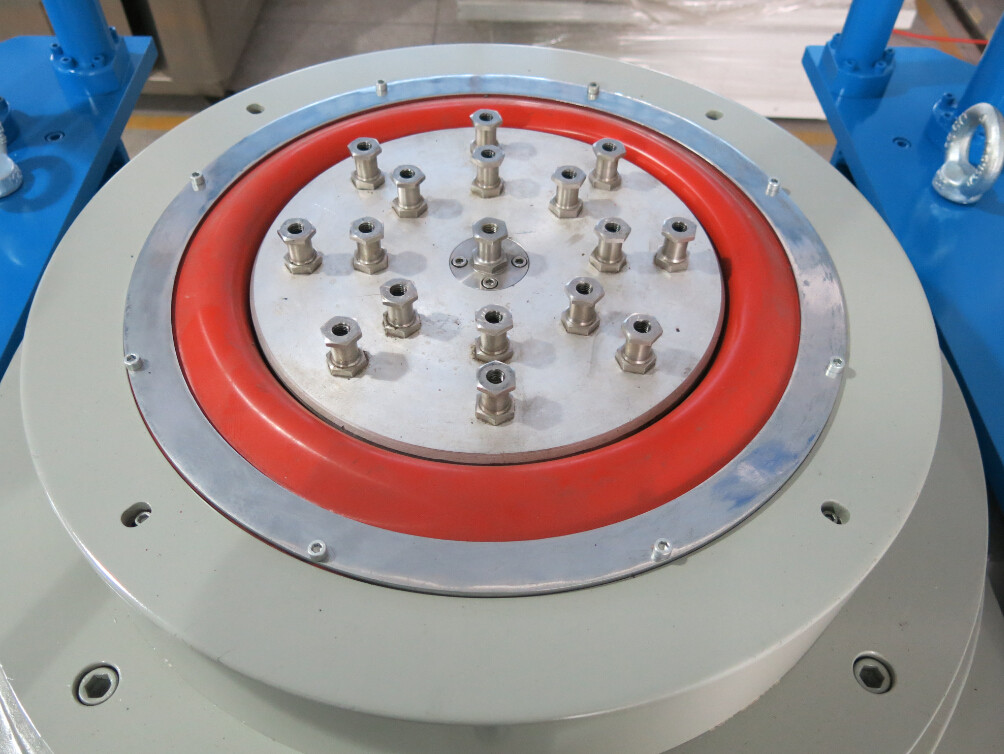

| Hareketli bobin çapı (iş mesa çapı) | 150 mm | ||||||||
| Hareketli sarmal kütlesi | 3 kg | ||||||||
| Maksimum yük (hareketli sarmal) | 50 kg | ||||||||
| Mesa vida | 13 × M8 | ||||||||
| Manyetik akış sızıntısı | < 10 gauss | ||||||||
| Boyutları | 750 mm × 560 mm × 670 mm ( dikey makine) | ||||||||
| Ağırlık | Yaklaşık 460 kg. |
| Çıktı gücü | 4 KVA |
|---|---|
| Çıktı voltajı | 100 V |
| Çıktı akımı | 30 A |
| SNR (Sinyal-Gürültü oranı) | ≥ 65 dB |
| Harmonik bozulma (resistif yük) | < 1.0% |
| Çıkış voltajı ölçüm hatası | % ≤ 5 |
| Çıktı akımı ölçüm hatası | % ≤ 5 |
| Çıktı akımı en yüksek faktörü | ≥ 3 |
| DC istikrarı | Çıkışta sıfır hareket ≤ 50 mV / 8 saat |
| Frekans yanıtı (53500 Hz) | ± 3 dB |
| Güç güçlendirici boyutları | 720 mm × 545 mm × 1270 mm |
| Ağırlık | 230 kg |
| Görev | Sıcaklık, hava basıncı, yer değiştirme, aşırı voltaj, aşırı akım, giriş alt voltajı, dış hatası, kontrol güç kaynağı, mantık ve eşit olmayan giriş koruması. |
|---|
- UL 1642:2012 Lityum piller için standart
- UL 2054:2012 ¢ Ev içi ve ticari piller
- UN38.3 (2012) 3. Bölüm: Tehlikeli malların taşınması için öneriler: test ve standart kılavuz
- IEC 62133:2012 Batarya ve alkali veya asidik elektrolit içeren batarya paketi için güvenlik gereksinimleri
- IEC 62281:2004 Lityum pil ve pil taşımacılığında güvenlik gereksinimleri
- IEC 60086:2007 Galvanik hücre bölüm 4: Lityum iyonlu pillerin güvenlik gereksinimleri
- GJB150, GJB360, GJB548, GJB1217, MIL-STD-810F, MIL-STD-883E vb.
