ISTA 3A 100kg Yükleme Elektrodinamik Çalkalayıcı Laboratuvarı Test Makinesi
Product Details
| sinüs kuvveti: | ABEC-5 | Hız: | Güçlü Denize Uygun Ahşap Paket |
|---|---|---|---|
| titreşim yönü: | Dikey | hızlanma: | 100G |
| Sıklık: | Elektrikli Ev Aletleri | Güç: | Soğutma/Nem Alma/Zamanlama |
| Yer Değiştirme: | 25mm | ||
| Vurgulamak |
ISTA 3A elektrodinamik çalkalayıcı,100kg yükleme elektrodinamik çalkalayıcı,ISTA 3A laboratuvar test makinesi |
||
Product Description

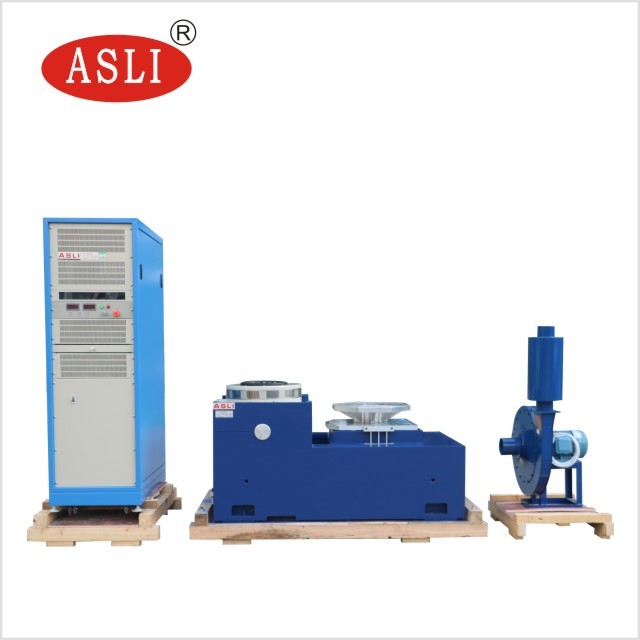

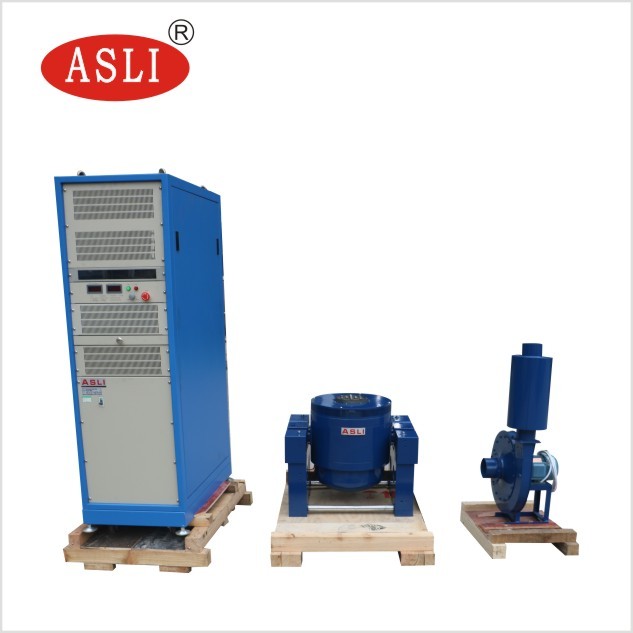

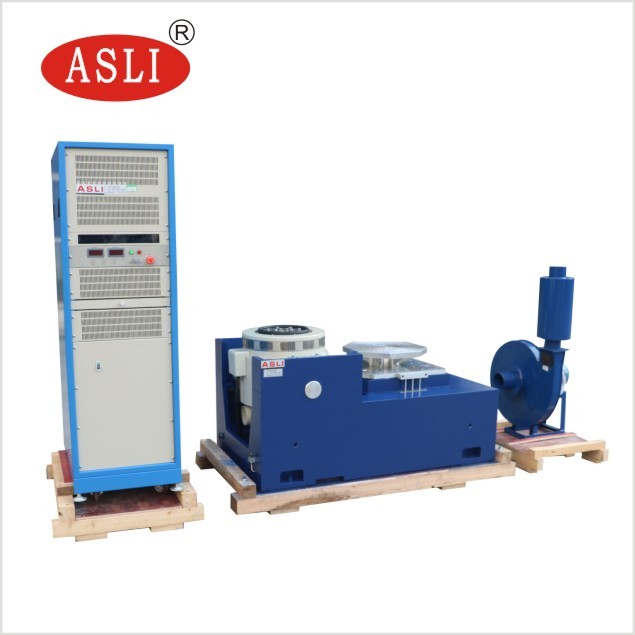

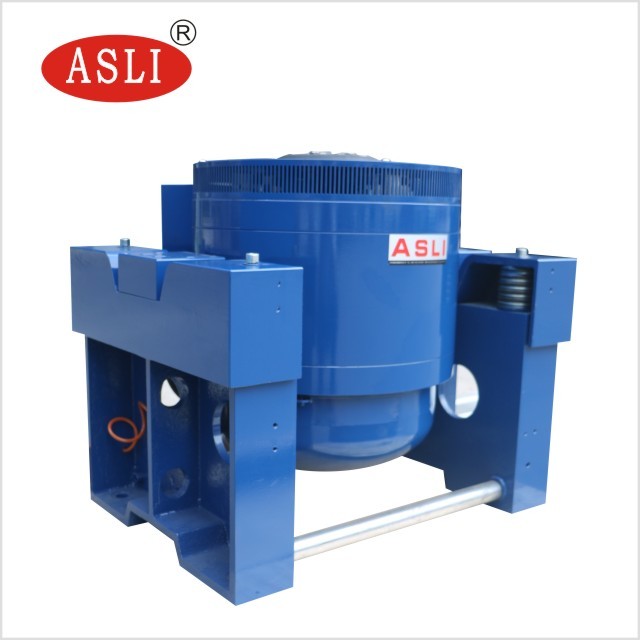

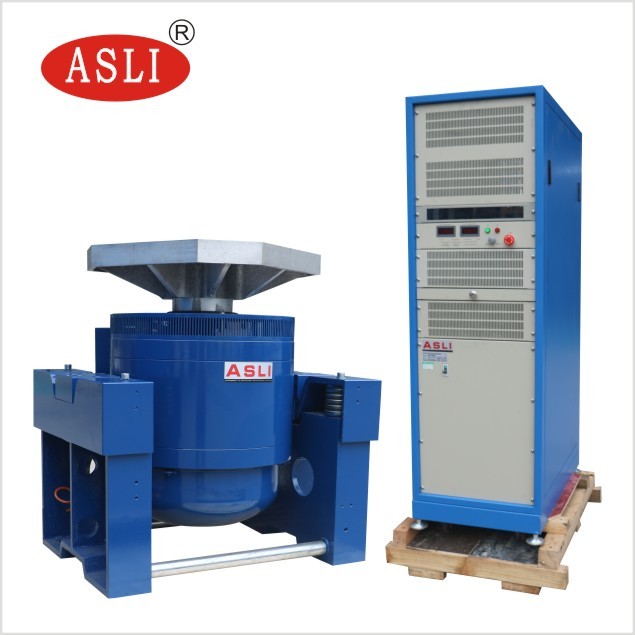

ISTA 3A 100kg Yüklemeli Elektrodinamik Titreşim Cihazı, titiz laboratuvar değerlendirmesi için tasarlanmış yüksek frekanslı, üç eksenli bir titreşim test cihazıdır. Zorlu test ortamlarında hassas ve güvenilir performans sunmak üzere tasarlanmış Elektrodinamik Yüksek Frekans Titreşim Test Cihazı / Yüksek Frekans Titreşim Yorgunluk Test Cihazı serimizin bir parçasıdır.
Elektrodinamik Yüksek Frekans Titreşim Test Cihazı serimiz, çift manyetik devre yapısı, kendi kendine oluşan iskelet hareket halkaları, hava destekli destek, lineer kılavuzlu makaralı rulmanlar ve mafsal izolasyonu gibi gelişmiş teknolojileri içermektedir. Bu sistemler şunları gerçekleştirebilir:
- X, Y, Z üç eksenli sinüs titreşim testleri
- Geniş bantlı rastgele titreşim testleri
- Klasik darbe testleri (yarı-sinüs, yamuk, testere dişi dalga)
- Şok tepki spektrumu testleri
Bu ürünler ulusal savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli ev aletleri ve ev aletleri endüstrilerinde yaygın olarak kullanılmaktadır.
- Daha yüksek aşamalı eksenel rezonans frekansına sahip iyi tasarlanmış dinamik halka iskeleti.
- Düşük manyetik akı kaçağına sahip çift manyetik devre tasarımı, kompakt ve rasyonel yapı.
- Mükemmel eksantrik yük kapasitesi sağlayan düz ve ithal yönelimli kompozit gövde sertliğine sahip rocker kol makaralı rulmanlar.
- Hormon kullanımı için özel mafsal izolasyon temeli, kolay mobil kurulum imkanı sunar.
- Dinamik halka yüksek güvenilirliğini sağlayan gelişmiş teknoloji hareketli sistem.
- Soğutma etkisini artıran yeni kanal tasarımı.
- Rulman küçük balonun statik sertliği ve dinamik sertliği, titreşim tablası kapasitesini artırır ve düşük frekans performansını iyileştirir.
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s²) | Nominal Hız (m/s) | Nominal Yer Değiştirme (p-p) mm | Maks. Yükleme (Kg) | Hareketli Bobin (Kg) | Hareketli Bobin Boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Küçük bir yükleme tezgahı içinde, daha yüksek ivme ve çalışma frekansı elde ederek tüm makine tezgahının yükleme kapasitesini ve performansını iyileştirir.
- Yatay tezgah ve titreşim tezgahı, kurulum ve ayar için kolaylık sağlayan mükemmel bir yapıya sahip entegre bir tiptir.
- Statik basınç rayı, V-şekilli, eğime dayanıklı ve sapma yüküne dayanıklı kapasiteli. İyi yapı ve kolay kullanım için dahili yağ pompası.
| Model | Tezgah Boyutu (mm) | Frekans Aralığı (Hz) | Hareketli Parçaların Ağırlığı (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
VT dikey genişletilmiş tezgahı ve belirtilen kelepçeler, mükemmel bir yapı, yüksek kaliteli malzeme ve üstün işçiliğe dayanarak müşterinin en iyi performansı elde etmesini sağlamak için hassas bir şekilde hesaplanmış ve özenle tasarlanmıştır.
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Tezgah Boyutu |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Yuvarlak Tezgah) | 220 | 350 | Φ1200 |
Elektrodinamik Yüksek Frekans Mekanik Test Cihazı Titreşim Yorgunluk Test Cihazı hakkında herhangi bir sorunuz varsa, lütfen bizimle iletişime geçmekten çekinmeyin.
