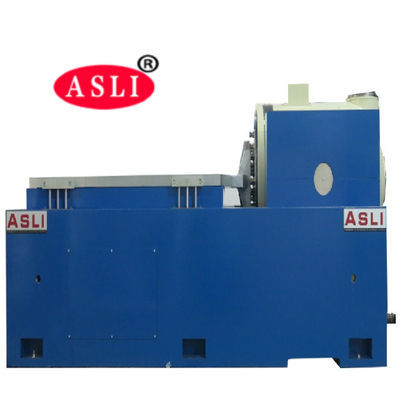

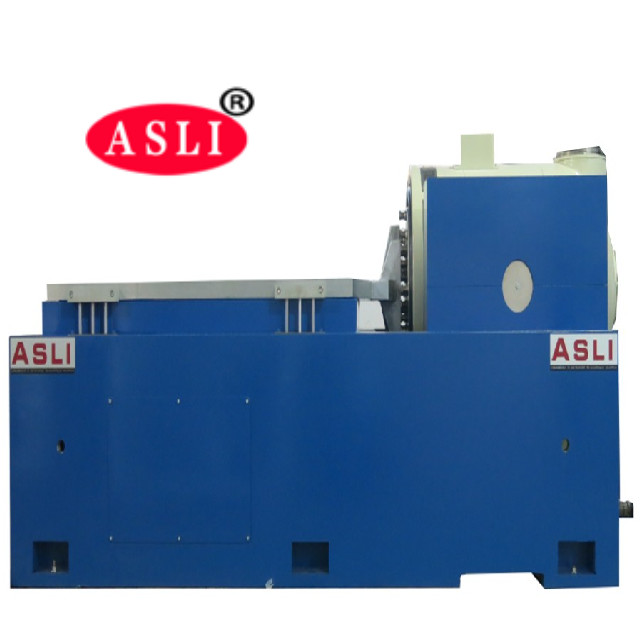

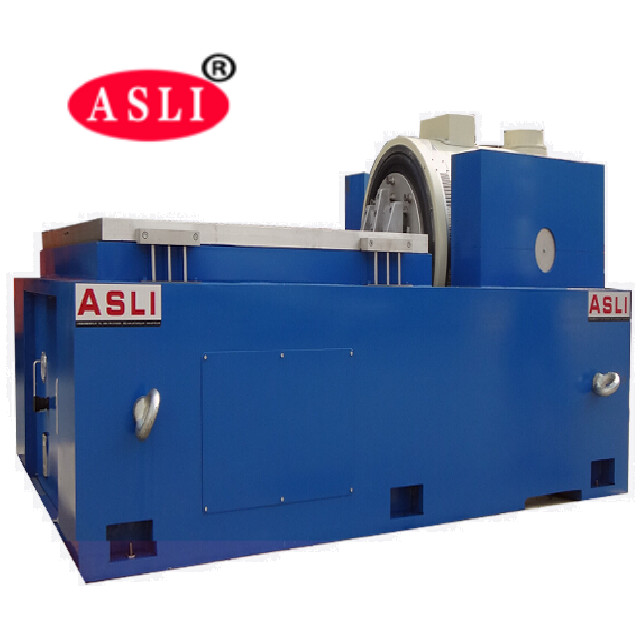

Titreşim test sistemi esas olarak ürün titreşim ve şok ortamı testi, çevresel stres tarama testi, güvenilirlik testi için kullanılır.Elektromanyetik titreşim testi tamamen pil ile ilgili test tasarımı standardına göre, simülasyon, pilin titreşim testinin belirli koşulları altında, pil veya pil paketi, belirtilen frekansla titreşim tablosuna sabitlenir.Akü boyunca hızlanma ve yer değiştirme modu birbirine dik üç yönde ölçülen akü örneği titreşimi sızdırmamalıdır, cesaretini kaybetmeyin, kırılmayın, yangın ve patlama yok. uygulama kapsamının titreşim testi son derece geniştir, devreler kart, pil, uçak, gemi, roket, füze,arabalar ve ev aletleri ve diğer endüstriyel ürünler.
Ana Özellikleri
* Hava soğutmalı elektrodinamik bir salkım

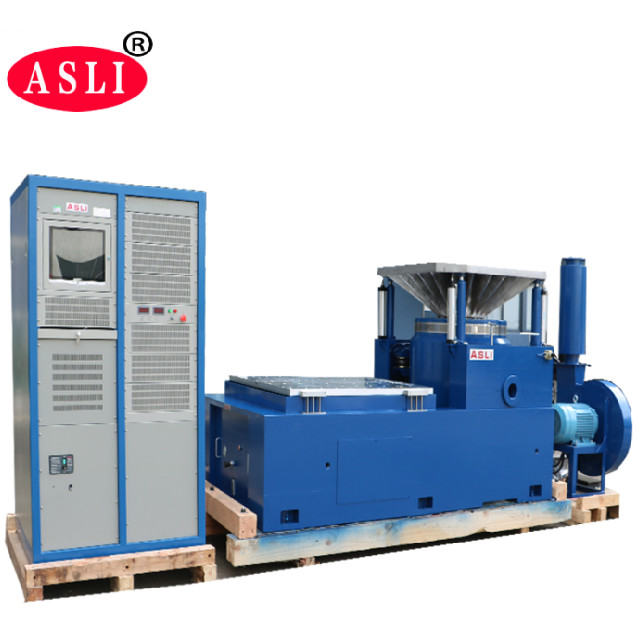

* titreşim denetleyicisi ve güç güçlendirici tümü bir kabin içinde yapılandırılmıştır
* 2400 newton'un en yüksek sinüs itiş gücüne ulaşmak.
* X, Y, Z 3 Eksen Testleri
Kontrol fonksiyonları
* Sabit frekanslı sinüsoidal titreşim
* Sıfırlanan titreşim * Rastgele titreşim
* Klasik şok
Tipik sistem uygulamaları
* Çevre testi
* Stres ekranı testi
* titreşim testi
Kullanıcı Faydaları
* Kullanıcı tarafından kolayca kurulabilir
* Kullanıcı arayüzü: yerel mod için LCD dokunmatik ekran ve uzaktan iletişim için PC-Windows (Ethernet üzerinden)
mod;
* Yerel mod: önceden tanımlanmış bir testi hızlıca başlatmak, düzinelerce test özelliği saklanabilir;
* Uzak mod: test tanımlaması ve test özelliklerini mostar'a depolamak, test kontrolü, test verilerinin gözden geçirilmesi ve belgelendirilmesi de dahil olmak üzere sistemin tüm işlemleri.
| Elektromanyetik titreşim jeneratörü parametreleri: | ||||
| Maksimum sinüs uyarı kuvveti | 5000Kg.f zirve | |||
| En büyük rastgele titreşim kuvveti | 5000Kg.f r.ms | |||
| En büyük şok titreşim kuvveti | 10000Kg.f zirve | |||
| Frekans aralığı | DC ~ 4000 Hz | |||
| Maksimum yer değiştirme | 75mm p-p ((peak-to-peak değer) | |||
| En yüksek hız | 1.8m/s | |||
| Maksimum hızlandırma | 100G ((980 m/s2) | |||
| İlk rezonans frekansı | 3500Hz | |||
| Maksimum yük | 750 kg | |||
| Hareketli bobin çapı (iş mesa çapı) | 450 mm çapında | |||
| Hareketli sarmalın kalitesi | 50 kg | |||
| Maksimum yük | 750Kg | |||
| Döşeme masası | 13 x M8 | |||
| Manyetik akış sızıntısı | < 10 gauss | |||
| Boyut | 800 mm x 800 mm x 800 mm ((Uyarısal makine) | |||
| Ağırlık | Yaklaşık 1500 kilo. | |||
| Servo Sistemi | ||||
| Görev | Sıcaklık, hava basıncı, yer değiştirme, aşırı voltaj, aşırı akım, giriş alt voltajı, dış hatası, kontrol güç kaynağı, mantık, eşit giriş eksikliği. | |||
| Dijital titreşim kontrolörü | ||||
| Donanım yapılandırması | 2 kanal giriş,1 kanal giriş | |||
| Kontrol bilgisayarı | Orijinal lenovo bilgisayarları,sıvı kristal ekran ((Klavye/optik fare ile) | |||
| Yazılım | Çince/İngilizce işletim, zaman alanı ve frekans alanı analizi, sinyal kaynağı, sinüs süpürme frekans analizi vb. WORD otomatik olarak test raporları, sinyaller ve veri görüntüleme üretebilir,depolama, test parametrelerini ve fonksiyon analizini ayarlamak. | |||
| İşletim sistemi | Windows 2000/ XP | |||
| Hızlandırma sensörü B&W |
Frekans alanı:1 ¢2000Hz Duyarlılık:50mv/g Sıcaklık aralığı:-24 - 250°C |
|||
| Elektrik Gereksinimleri | ||||
| Elektrik kaynağı | 3 fazlı 380V/50Hz | |||
