ISTA 1.8m / S Titreşim Test Sistemi Lab Test Cihazları
Product Details
| sinüs kuvveti: | Yedek bir iç köpük kartona 1 adet ve harici ahşap karton ile paketleyin | Hız: | AC 220V, AC 110V |
|---|---|---|---|
| Yer Değiştirme: | 25mm | Sıklık: | Elektrikli Ev Aletleri |
| yükleniyor: | 180kg | hızlanma: | 100G |
| armatür: | 0,02 mm ila 1,5 mm | Marka: | ±0,01 mm |
| Masa Boyutu: | 500x500mm | ||
| Vurgulamak |
ISTA titreşim test sistemi,1,8 m / sn titreşim test sistemi |
||
Product Description

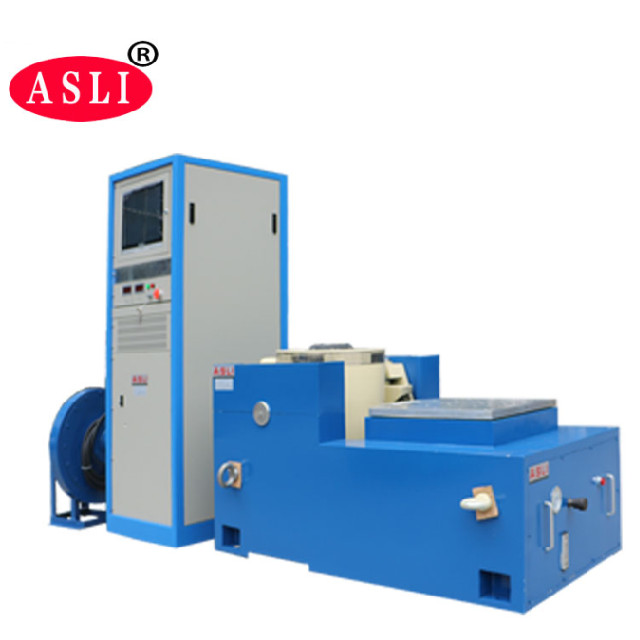

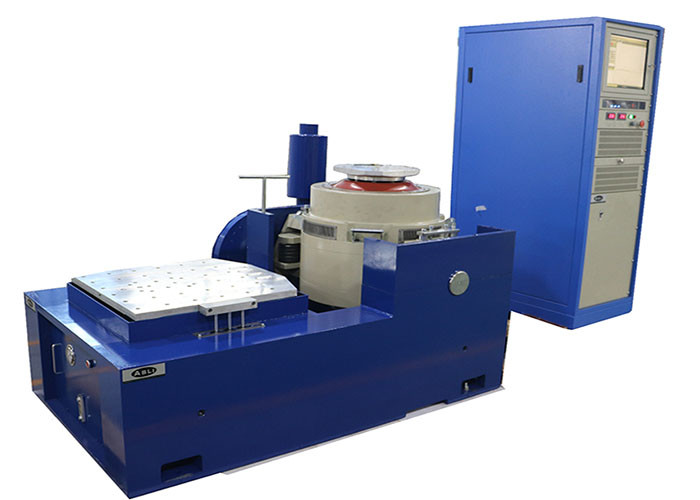

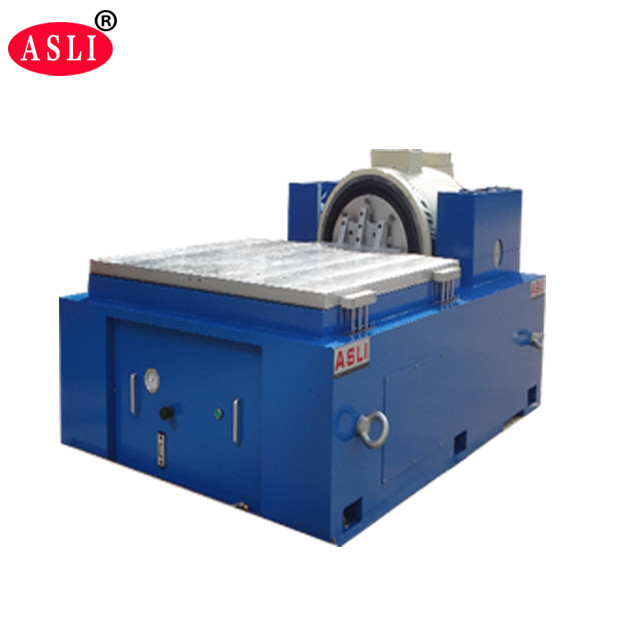

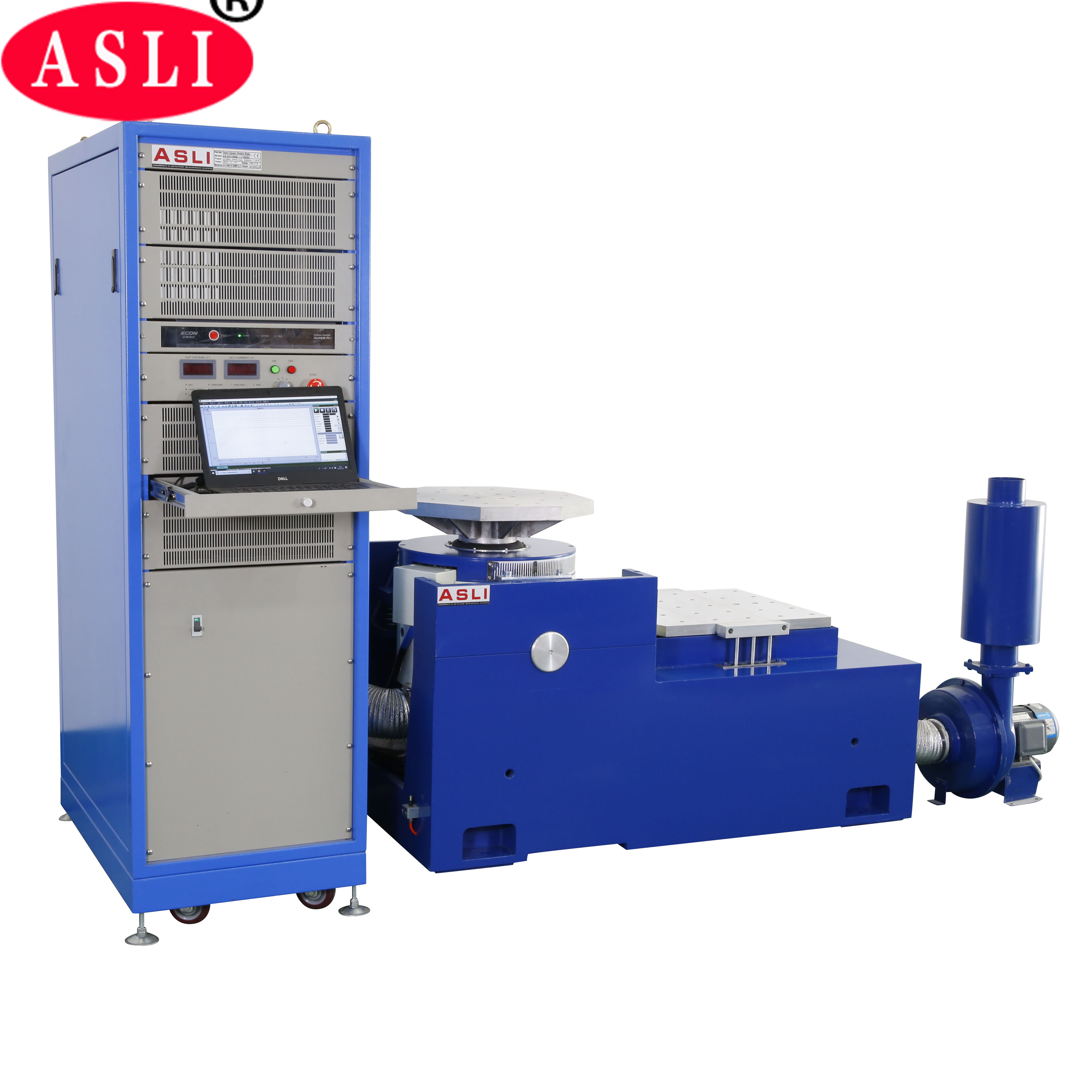

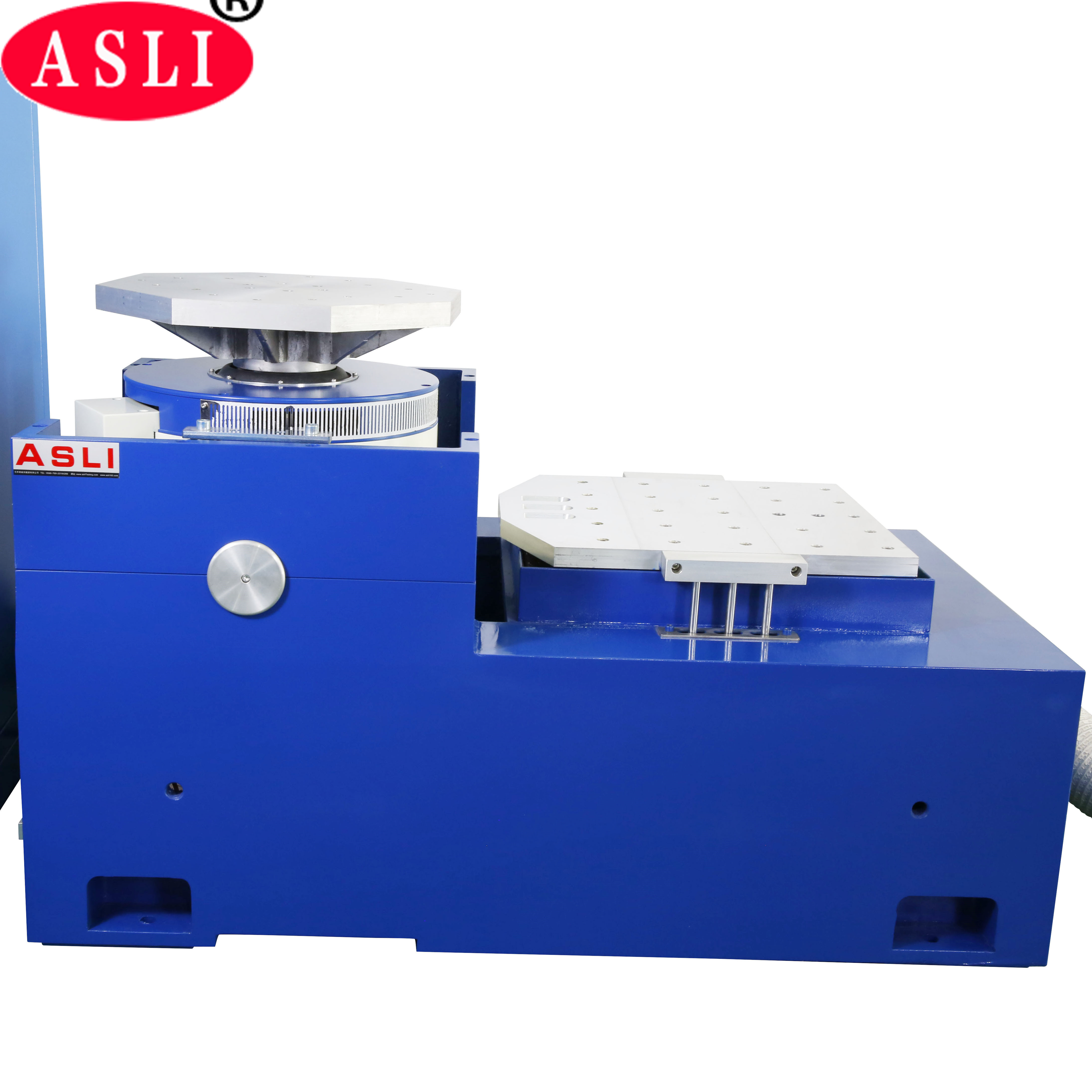

ISTA 1.8m/s Titreşim Test Sistemi, laboratuvar ve endüstriyel uygulamalar için tasarlanmış yüksek performanslı bir elektro-dinamik titreşim test cihazıdır. ISTA 1A, 2A ve 3A standartlarına uygun olan bu sistem, 1 Hz frekans aralığı ve 75 mm'ye kadar yer değiştirme ile güvenilir performans sunar. Erken arıza tespiti, gerçek çalışma koşulu simülasyonu ve yapısal dayanıklılık testi için savunma, havacılık, uzay, iletişim, elektronik, otomotiv ve ev aletleri endüstrilerinde yaygın olarak kullanılmaktadır.
Sistem sinüs dalgası, FM, süpürme, programlanabilir, frekans çarpanı, logaritmik, maksimum ivme, genlik modülasyonu ve zaman kontrol modlarını destekler. Basit sabit ivme ve sabit genlik seçenekleriyle tam fonksiyonlu bilgisayar kontrolüne sahiptir. Ekipman, kararlı performans ve güvenilir kaliteyi sağlamak için 3 ay boyunca sürekli arızasız testlerden geçmiştir.
| Öğe | Açıklama |
|---|---|
| Sinüs Kuvveti | 5.88 KN |
| Şok Kuvveti | 11.76 KN |
| Frekans Aralığı | 5–3000 Hz |
| Yer Değiştirme | 51 mm |
| Maks. Hız | 2 m/s |
| Maks. İvme | 981 m/s² (yüksüz) |
| Armatür Çapı | 200 mm |
| İzin Verilen Yük Torku | >300 N·m |
| Etkin Armatür Kütlesi | 6 kg |
| Maks. Yük Kapasitesi | 100 kg |
| Manyetik Kaçak | ≤1 mT |
| Eksenel Titreşim İzolasyon Frekansı | <3 Hz |
| Yük Bağlantısı | 16 paslanmaz çelik M8 insert |
| Boyut (U×G×Y) | 850 × 665 × 760 mm |
| Yaklaşık Ağırlık | 990 kg |
Aşağıdaki tablo, çeşitli test gereksinimlerine uygun olarak bir dizi kuvvet kapasitesi ve konfigürasyonunu kapsayan ES serisindeki mevcut modelleri özetlemektedir.
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s²) | Nominal Hız (m/s) | Nominal Yer Değiştirme (p-p) mm | Maks. Yük (Kg) | Hareketli Bobin (Kg) | Hareketli Bobin Boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Not: Orijinal spesifikasyonda ES-30 modelinin nominal yer değiştirmesi 5l olarak listelenmiştir. Lütfen üretici ile kesin değeri teyit edin.
- Daha yüksek aşamalı eksenel rezonans frekansına sahip iyi tasarlanmış dinamik dairesel iskelet.
- Çift manyetik devre tasarımı, düşük manyetik akı kaçağı, kompakt yapı ve rasyonel düzen sağlar.
- Düz ve ithal yönelimli kompozit gövde sertliğine sahip rocker kol makaralı rulmanlar, mükemmel eksantrik yük kapasitesi sağlar.
- Hormon kullanımı için özel trunnion izolasyon temeli, kullanışlı mobil kurulum sunar.
- Hareketli sistemdeki gelişmiş teknoloji, dinamik dairenin yüksek güvenilirliğini sağlar.
- Yeni kanal tasarımı, sürekli çalışma için soğutma etkisini artırır.
- Rulmanların statik sertliği ve dinamik sertliği optimize edilerek titreşim tablası rulman kapasitesi artırılır ve düşük frekans performansı iyileştirilir.
