Titreşim test sistemi esas olarak ürünlerin titreşim ve şok ortamı testi, çevresel stres tarama testi, güvenilirlik testi için kullanılır. Elektromanyetik titreşim test cihazı tamamen pille ilgili test tasarımı standardına göre, pilin titreşim testinin belirli koşulları altında simülasyon, pil veya pil takımı titreşim masasına sabitlenir, öngörülen frekansa göre, pil boyunca hızlanma ve yer değiştirme modu pil boyunca karşılıklı olarak dik üç yönde ölçülen pilin titreşimi sızıntı yapmamalı, kalbini kaybetmemeli, kırılmamalı, yangın ve patlama olmamalıdır. Uygulama kapsamının titreşim testi, devre kartı, pil, uçak, gemi, roket, füze, araba ve ev aletleri ve diğer endüstriyel ürünlere kadar son derece geniştir.
Ana Özellikler

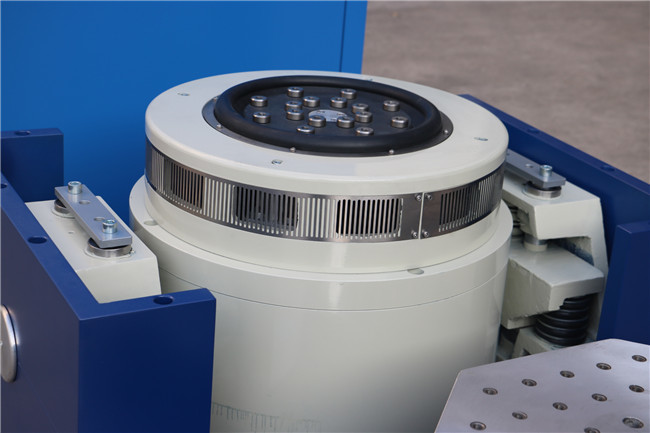

* Hava soğutmalı elektro-dinamik çalkalayıcı

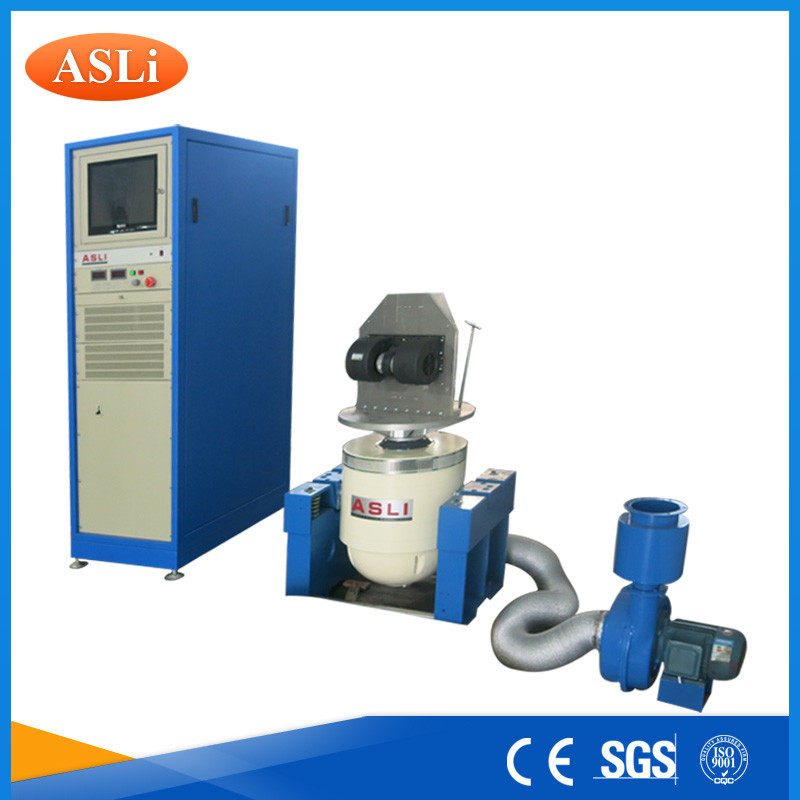

* Hepsi bir arada kabinde yapılandırılmış titreşim kontrolörü ve güç amplifikatörü
* 2400 newton'un tepe sinüs itme kuvvetine ulaşılması.
* X,Y,Z 3 Eksen Testi
Kontrol Fonksiyonları
* Sabit frekanslı sinüzoidal titreşim
* Süpürülmüş titreşim * Rastgele titreşim
* Klasik şok
Tipik sistem uygulamaları
* Çevre testi
* Stres ekranı testi
* Titreşim Testi
Kullanıcı Avantajları
* Kullanıcı tarafından kolay kurulum yapılabilir
* Kullanıcı arayüzü: yerel mod için lcd dokunmatik ekran ve uzaktan kumanda için bilgisayar pencereleri (ethernet aracılığıyla)
mod;
* Yerel mod: önceden tanımlanmış bir testi hızlı başlatın, düzinelerce test özelliği saklanabilir;
* Uzak mod: Testin tanımlanması ve test spesifikasyonlarının mostar'da saklanması, test kontrolü, test verilerinin incelenmesi ve dokümantasyonu dahil olmak üzere sistemin tüm işlemleri.
| Elektromanyetik Titreşim Jeneratörü Parametreleri: | ||||
| Maksimum sinüs uyarma kuvveti | 5000Kg.f zirve | |||
| En büyük rastgele titreşim kuvveti | 5000Kg.f r.ms | |||
| En büyük şok titreşim kuvveti | 10000Kg.f zirve | |||
| Frekans Aralığı | DC~4000Hz | |||
| Maksimum yer değiştirme | 75 mm pp (tepeden tepeye değer) | |||
| Maksimum hız | 1,8 m/sn | |||
| Maksimum hızlanma | 100G(980 m/s2) | |||
| İlk rezonans frekansı | 3500 Hz | |||
| Maksimum yük | 750kg | |||
| Hareketli bobin çapı (çalışma mesa çapı) | 450 mm çap | |||
| Hareketli bobinin kalitesi | 50kg | |||
| Maksimum yük | 750Kg | |||
| Vida Mesa | 13 adet M8 | |||
| Manyetik akı kaçağı | <10gauss | |||
| Boyut | 800mm x 800mm x 800mm(Dikey makine) | |||
| Ağırlık | Yaklaşık 1500Kg | |||
| Servo Sistem | ||||
| İşlev | Sıcaklık, hava basıncı, yer değiştirme, aşırı gerilim, aşırı akım, giriş düşük gerilimi, harici arıza, kontrol güç kaynağı, mantık, eşit giriş eksikliği. | |||
| Dijital Titreşim Kontrol Cihazı | ||||
| Donanım yapılandırması | 2 Kanal Girişi, 1 Kanal Girişi | |||
| Kontrol bilgisayarı | Orijinal bilgisayarlar, sıvı kristal ekran (Klavye/optik fare ile) | |||
| Yazılım | Çince/İngilizce çalışma, zaman alanı ve frekans alanı analizi, sinyal kaynağı, sinüs taraması frekans analizi vb. WORD otomatik olarak test raporları, sinyaller ve veri görüntüleme, depolama, test parametrelerini ayarlama ve fonksiyon analizini oluşturabilir. | |||
| İşletim sistemi | Windows 2000/XP | |||
| Hızlanma sensörü Siyah-Beyaz |
frekans alanı:1—2000Hz hassasiyet: 50mv/g sıcaklık aralığı:-24 - 250°C |
|||
| Elektrik Gereksinimi | ||||
| Elektrik kaynağı | 3 fazlı, 380V/50Hz | |||
