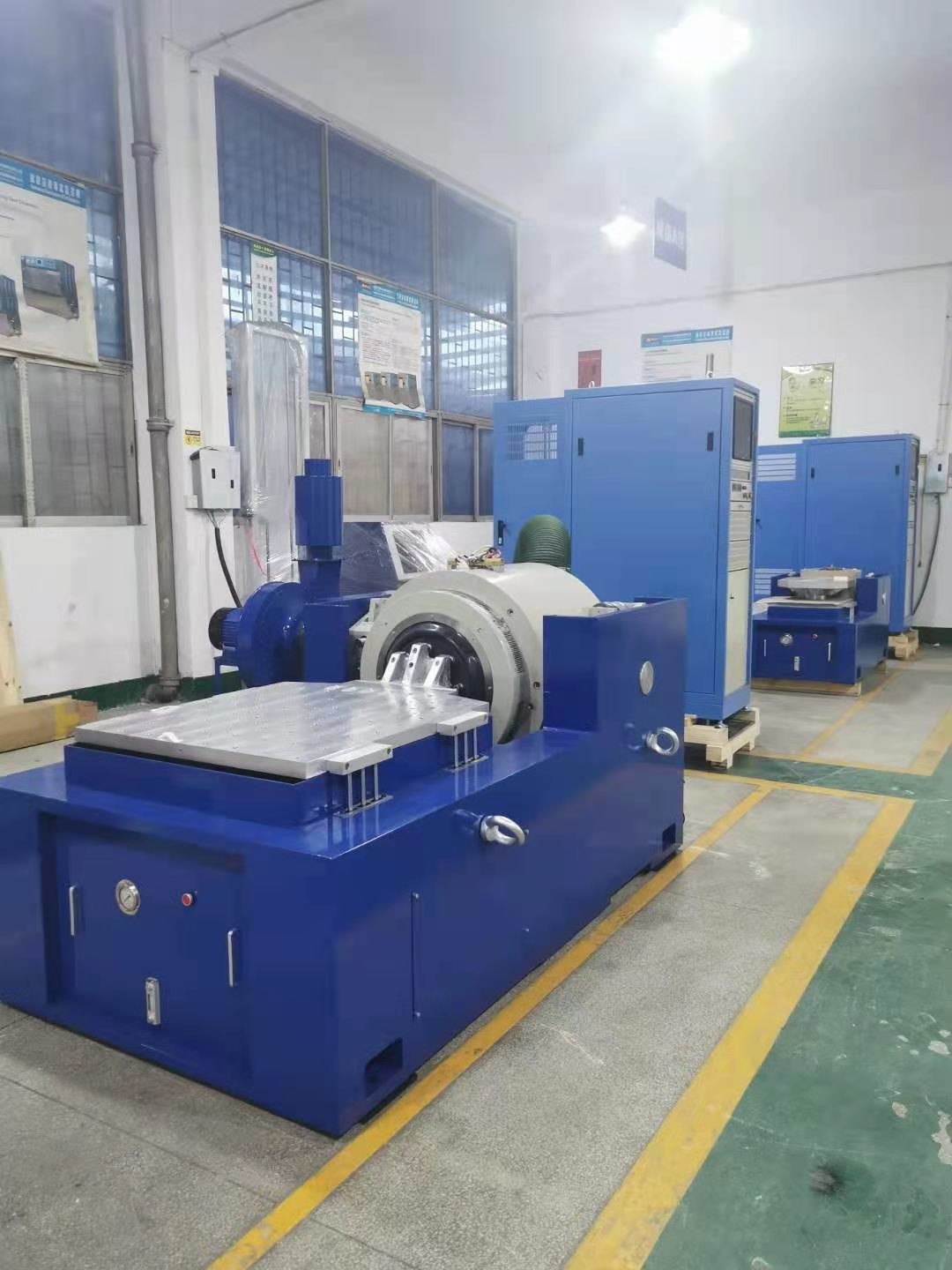

Yüksek Frekanslı 50000N Elektrodinamik Titreşim Çalkalayıcı IEC60068 Standardı
Product Details
| sinüs kuvveti: | 50000n | Hız: | 2.0m/s |
|---|---|---|---|
| Yer Değiştirme: | 100 mm | Sıklık: | 1 ~ 3500Hz |
| yükleniyor: | WPC Plastik | hızlanma: | 100G |
| armatür: | 0,02 mm ila 1,5 mm | Marka: | ±0,01 mm |
| Masa Boyutu: | IP65 | ||
| Vurgulamak |
Yüksek frekanslı elektrodinamik titreşim sallayıcısı,50000N titreşim masası test ekipmanları,IEC60068 Standart titreşim santrali |
||
Product Description

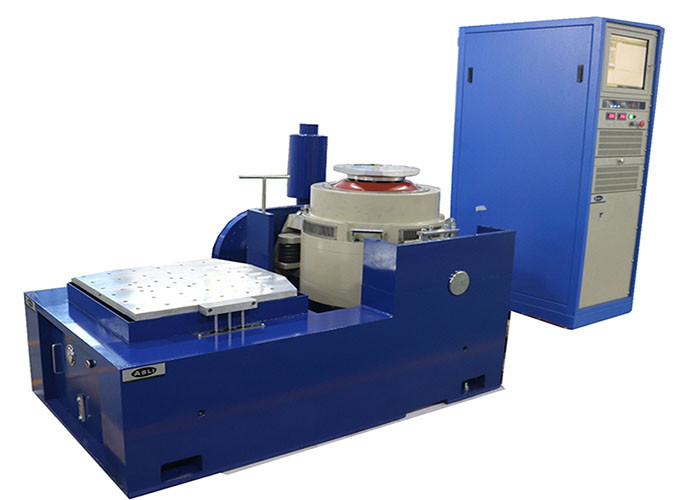

EC60068 Yüksek Frekans Elektrodinamik Sarsıcı Sistemi, tek bir entegre platformda rastgele, sinüs ve şok test yetenekleri sunar. Titiz IEC60068 standartlarını karşılamak üzere tasarlanan bu sistem, savunma, havacılık, uzay, iletişim, elektronik, otomotiv ve ev aletleri endüstrilerinde yaygın olarak kullanılmaktadır.
Bu ekipman, erken arıza tespiti, gerçek çalışma koşulu simülasyonu ve yapısal dayanıklılık testi için tasarlanmıştır. Geniş uygulama alanı ve güvenilir test sonuçları, onu ürün doğrulama için vazgeçilmez bir araç haline getirir. Sistem, tam fonksiyonlu bilgisayar kontrolü ile basit sabit ivme/sabit genlik seçenekleri aracılığıyla yönetilen sinüs dalgası, FM, tarama, programlanabilir, frekans çarpanı, logaritmik, maksimum ivme, genlik modülasyonu ve zaman kontrol modlarını destekler.
Her ünite, kararlı performans ve güvenilir kalite sağlamak için 3 ay boyunca sürekli arızasız çalışma testi geçirir.
| Parametre | Değer |
|---|---|
| Tepe Sinüs (Pk) | 5000 Kg.f tepe (50 KN) |
| Rastgele (RMS) | 5000 Kg.f r.m.s (50 KN) |
| Şok (Pk) | 10000 Kg.f tepe (100 KN) @ 6 ms |
| Kullanılabilir Frekans | 1 – 2500 Hz |
| Maksimum Yer Değiştirme (p-p) | 100 mm (4 inç), 76 mm (3 inç) sürekli |
| Maks. Hız | 2 m/s |
| Maks. İvme | Sinüs: 100 g (980 m/s²), Rastgele: 62 g (600 m/s²) |
| Dikey Yük Desteği | 500 kg |
| Gövde Süspansiyonu Doğal Frekansı (İtme Ekseni) | 2,5 Hz'den az |
| Armatür Çapı | Φ440 mm |
| Armatür Ağırlığı | 59 kg |
| Temel Rezonans Frekansı (Boş Masa) | 2.400 Hz (nom.) ± %5 |
| Yük Bağlantı Noktaları (Standart) | 16 paslanmaz çelik M10 ek parçası |
| Kaçak Akı Yoğunluğu | < 10 gauss |
| Sarsıcı Boyutları | 1670 mm U × 1150 mm D × 1300 mm Y |
| Sarsıcı Ağırlığı | Yaklaşık 4600 kg |
| Sıkıştırılmış Hava Gereksinimi | 0,6 MPa |
Aşağıdaki tablo, EN50604, IEC62133 ve UN38.3 standartları kapsamında otomobil aküsü testi için mevcut modellerin tam aralığını özetlemektedir.
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s²) | Nominal Hız (m/s) | Nominal Yer Değiştirme (p-p) mm | Maks. Yük (Kg) | Hareketli Bobin (Kg) | Hareketli Bobin Boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
- Daha yüksek aşamalı eksenel rezonans frekansına sahip iyi tasarlanmış dinamik dairesel iskelet.
- İki manyetik devre tasarımı, düşük manyetik akı kaçağı, kompakt yapı ve rasyonel düzen sağlar.
- Düz ve ithal yönelimli kompozit gövde sertliği yönelimine sahip rocker kol makaralı rulmanlar, mükemmel eksantrik yük kapasitesi sağlar.

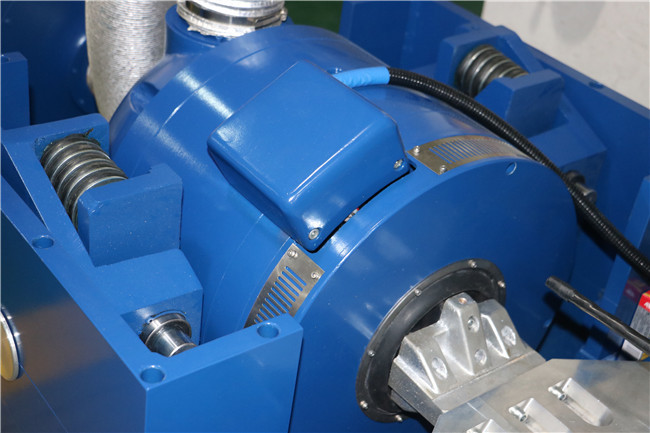

- Hormon kullanımı için özel olarak tasarlanmış trunnion izolasyon temeli, kullanışlı mobil kurulum sunar.
- Gelişmiş teknoloji hareketli sistem, dinamik dairenin yüksek güvenilirliğini sağlar.
- Yeni kanal tasarımı, sürekli çalışma için soğutma etkisini artırır.
- Yatağın küçük balonunun statik sertliği ve dinamik sertliği, titreşim tablası taşıma kapasitesini yükseltir ve düşük frekans performansını iyileştirir.
