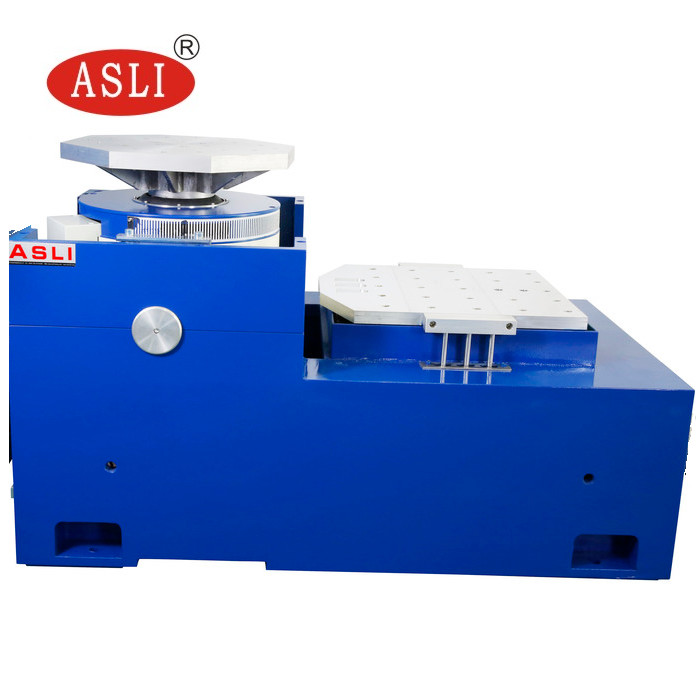

Devre kartı otomobil 3500HZ 25mm Deplasmanlı Titreşim Tablosu Test Cihazları
Product Details
| sinüs kuvveti: | Yedek bir iç köpük kartona 1 adet ve harici ahşap karton ile paketleyin | Hız: | AC 220V, AC 110V |
|---|---|---|---|
| Yer Değiştirme: | 25mm | Sıklık: | Elektrikli Ev Aletleri |
| yükleniyor: | 180kg | hızlanma: | 100G |
| armatür: | 0,02 mm ila 1,5 mm | Marka: | ±0,01 mm |
| Masa Boyutu: | 500x500mm | ||
| Vurgulamak |
Otomobil titreşim masası test ekipmanı,3500HZ titreşim test ekipmanı,25mm deplasmanlı titreşim masası |
||
Product Description

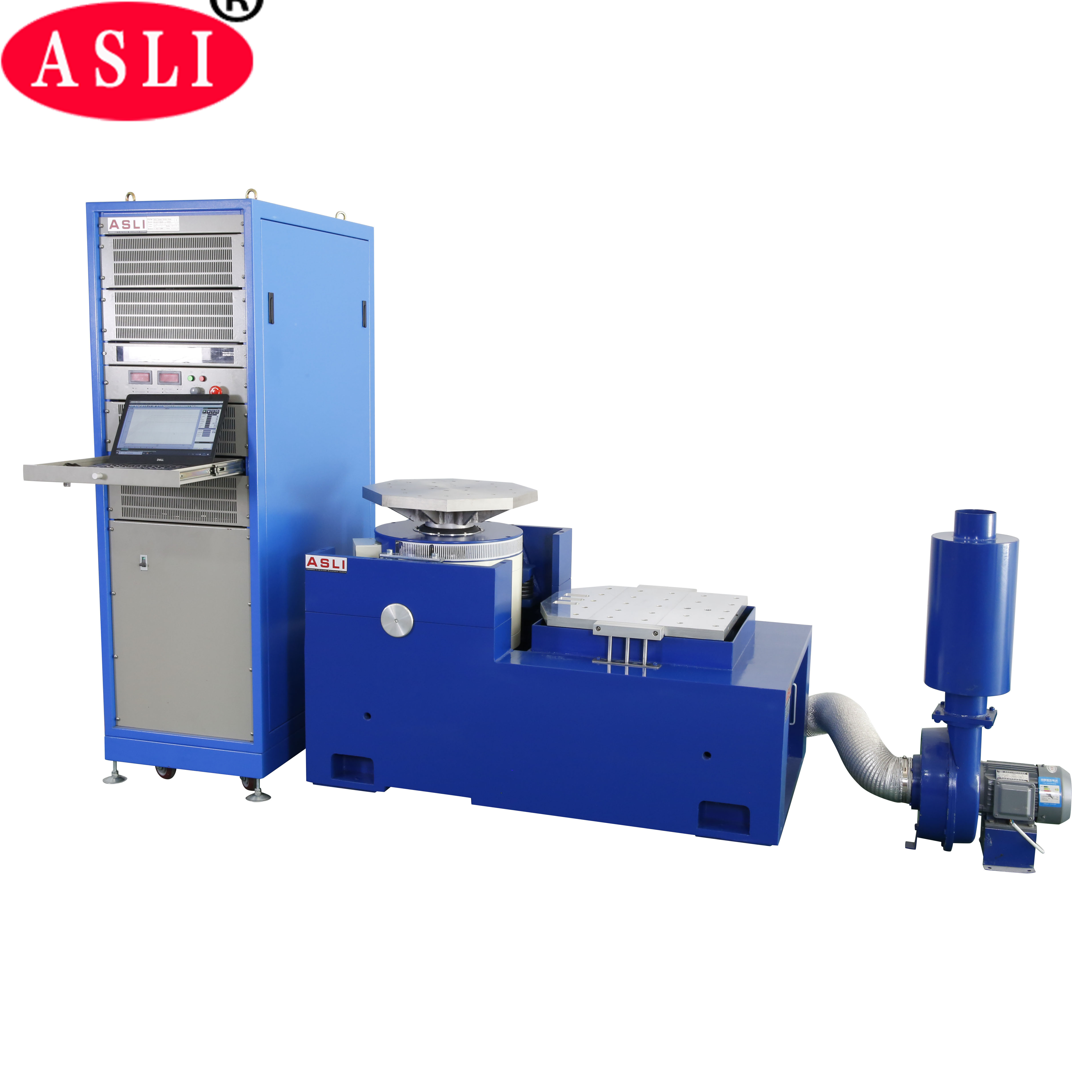

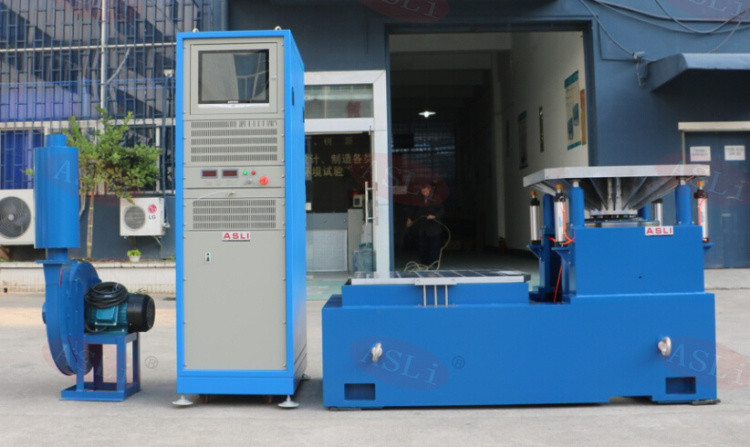

Elektro-dinamik Titreşim Test Sistemi, savunma, havacılık, uzay, iletişim, elektronik, otomotiv ve ev aletleri endüstrilerinde yaygın olarak kullanılmaktadır. Bu ekipman, erken arızaları keşfetmek, gerçek çalışma koşullarını simüle etmek ve yapısal dayanıklılık testleri yapmak için tasarlanmıştır. Geniş uygulama alanı, dikkate değer ve güvenilir test sonuçları sunar.
Sistem sinüs dalgası, FM, tarama, programlanabilir, frekans çarpanı, logaritma, maksimum ivme, genlik modülasyonu ve zaman kontrol modlarını destekler. Basit sabit ivme ve sabit genlik ayarları ile tam fonksiyonlu bilgisayar kontrolüne sahiptir. Ekipman, 3 aylık test süresince sürekli arızasız çalışma geçirerek kararlı performans ve güvenilir kalite sağlamıştır.
| Öğe | Açıklama |
|---|---|
| Sinüs Kuvveti | 5.88 KN |
| Şok Kuvveti | 11.76 KN |
| Frekans Aralığı | 5–3000 Hz |
| Yer Değiştirme | 51 mm |
| Maks. Hız | 2 m/s |
| Maks. İvme | 981 m/s² (yük olmadan) |
| Armatür Çapı | 200 mm |
| İzin Verilen Yük Torku | >300 N•m |
| Etkin Armatür Kütlesi | 6 kg |
| Maks. Yük Kapasitesi | 100 kg |
| Manyetik Kaçak | ≤1 mT |
| Eksenel Titreşim İzolasyon Frekansı | <3 Hz |
| Yük Bağlantısı | 16 paslanmaz çelik M8 insert |
| Boyut (U×G×Y) | 850 × 665 × 760 mm |
| Yaklaşık Ağırlık | 990 kg |
Otomobil Aküsü EN50604 IEC62133 UN38.3 Laboratuvar Testi İçin Titreşim Test Sehpası
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s²) | Nominal Hız (m/s) | Nominal Yer Değiştirme (p-p) mm | Maks. Yükleme (Kg) | Hareketli Bobin (Kg) | Hareketli Bobin Boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Daha yüksek aşamalı eksenel rezonans frekansına sahip iyi tasarlanmış dinamik daire iskeleti.
- Düşük manyetik akı kaçağına sahip çift manyetik devre tasarımı, kompakt yapı ve rasyonel düzen.
- Mükemmel eksantrik yük kapasitesi sağlayan düz ve ithal yönelimli kompozit gövde sertliği yönelimli rocker çubuk makaralı rulmanlar.

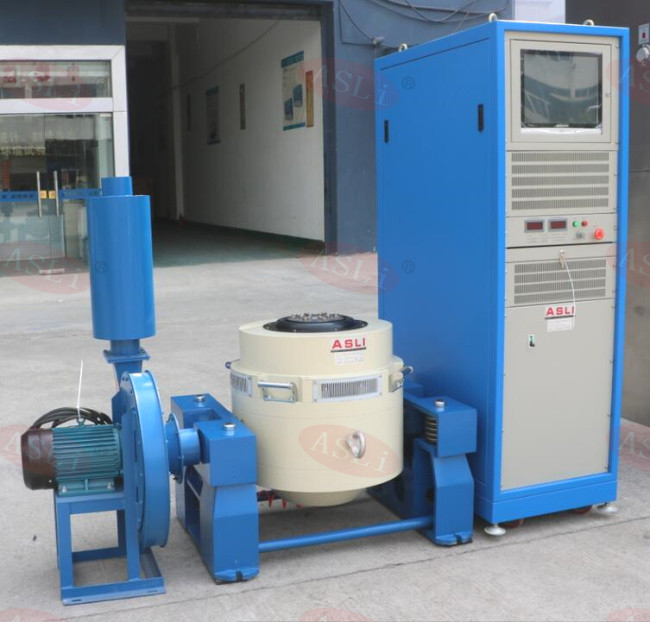

- Titreşim izolasyonu için özel olarak tasarlanmış trunnion izolasyon temeli, kullanışlı mobil kurulum.
- Hareketli sistemdeki gelişmiş teknoloji, dinamik dairenin yüksek güvenilirliğini sağlar.
- Yeni kanal tasarımı soğutma etkisini artırır.
- Rulmanların statik sertliği ve dinamik sertliği, küçük balon etkisiyle titreşim tablası rulman kapasitesini yükseltir ve düşük frekans performansını iyileştirir.
Product Highlights
ASLI elektro-dinamik titreşim test sistemi: 6000N sinüs kuvveti, 3~3500HZ, 25mm yer değiştirme, 180kg yük. Devre kartı ve otomobil testleri için idealdir. İstikrarlı, güvenilir, bilgisayar kontrollü, özel seçeneklerle.
