PCB Kartı 3000kg.F 2.0m/S Titreşim Tablosu Test Cihazları Laboratuvar Test Cihazı
Product Details
| sinüs kuvveti: | Altı ay | Hız: | 3-5 iş günü |
|---|---|---|---|
| Yer Değiştirme: | 75mm | Sıklık: | Elektrikli Ev Aletleri |
| yükleniyor: | 500kg | hızlanma: | 100G |
| armatür: | 0,02 mm ila 1,5 mm | Marka: | ±0,01 mm |
| Masa Boyutu: | 600x600mm | ||
| Vurgulamak |
PCB titreşim masası test ekipmanları,3000kg.F laboratuvar test makinesi,2.0m/S titreşim masası ekipmanları |
||
Product Description

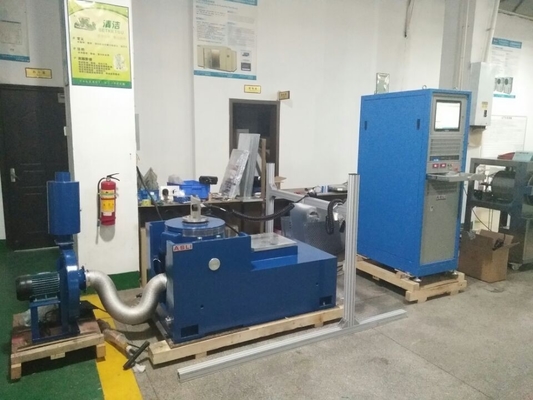

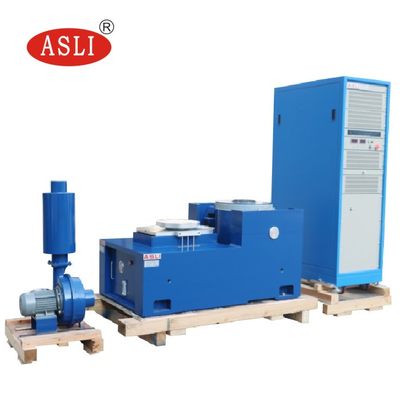

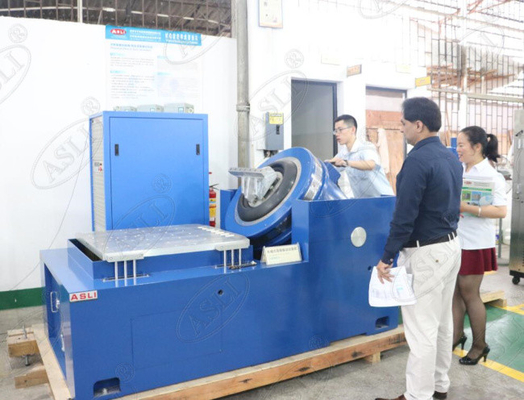

Elektromanyetik titreşim masası savunma, havacılık, uzay, iletişim, elektronik, otomotiv ve ev aletleri endüstrilerinde yaygın olarak kullanılmaktadır. Erken aşama arızalarını tespit etmek, gerçek dünya çalışma koşullarını simüle etmek ve yapısal dayanıklılık testi yapmak için tasarlanmıştır. Geniş uygulama alanı, dikkate değer test doğruluğu ve güvenilir performansı, onu kalite güvencesi ve ürün doğrulama için vazgeçilmez bir araç haline getirmektedir.
Sistem sinüs dalgası, FM, süpürme, programlanabilir, frekans çarpanı, logaritma, maksimum ivme, genlik modülasyonu ve zaman kontrol modlarını destekler. Basit sabit-ivme ve sabit-genlik çalışmasının yanı sıra tam fonksiyonlu bilgisayar kontrolüne sahiptir. Her ünite, kararlı performans ve güvenilir kalite sağlamak için üç ay boyunca sürekli arızasız testten geçer.
| Sinüs kuvveti (tepe) | 30 kN |
|---|---|
| Şok kuvveti (tepe) | 60 kN |
| Frekans aralığı | 5–2.600 Hz |
| Yer değiştirme (sürekli) | 100 mm |
| Maks. hız | 1,8 m/s |
| Maks. ivme | 75 G |
| Armatür çapı | 445 mm |
| 1. derece rezonans frekansı | 2.400 Hz |
| İzin verilen eksantrik moment | >500 N·m |
| Armatür ağırlığı | 40 kg |
| HE/ST vida boyutu | M10 (metrik) |
| Eksenel titreşim izolasyon frekansı | <3 Hz |
| Maks. yük | 500 kg |
| Manyetik akı kaçağı | ≤1 mT |
| Boyutlar (U×G×Y, paketlenmemiş) | 1.330 × 860 × 1.250 mm |
| Ağırlık (paketlenmemiş) | 2.500 kg |
| Kurulum | Kauçuk mat (ankraj cıvataları gereklidir) |
| Amplifikatör çıkışı | 30 kVA |
|---|---|
| SNR | >65 dB |
| Anma çıkış voltajı | 120 Vrms |
| Amplifikatör verimliliği | >%90 |
| Boyutlar (U×G×Y, paketlenmemiş) | 800 × 900 × 2.100 mm |
| Ağırlık (paketlenmemiş) | 500 kg |
| Hava hacmi | 0,46 m³/s |
|---|---|
| Güç | 7,5 kW |
| Hava kanalı çapı | 200 mm |
| Hava basıncı | 8,8 kPa |
| Kurulum | Tavana bağlanabilir (en fazla iki adet 90° dirsek), maksimum 20 ft hat |

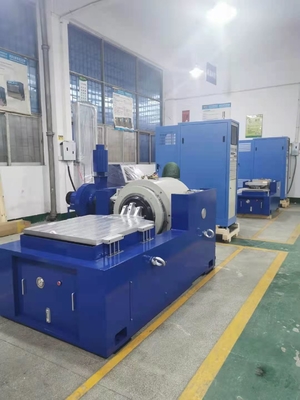

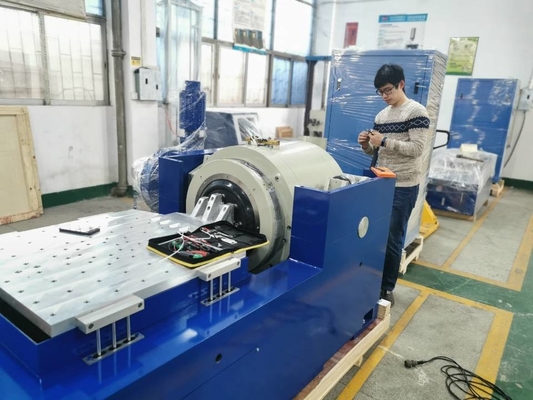

| Boyutlar | 600 × 600 mm |
|---|---|
| Kalınlık | 45 mm |
| Frekans sınırı | 2.000 Hz |
| Etkin kütle | 54 kg |
Not: Daha iyi tekdüzelik için yüksek basınçlı yağ filmi yatağı kullanılır.
| Titreşim kontrol cihazı | Sinüs, rastgele, şok ve kendi kendine kalibrasyon fonksiyonlarına sahip titreşim kontrol cihazı |
|---|---|
| İvmeölçer | 100 mV/g, aralık: 50 g, çalışma frekansı: 1–10 kHz, ağırlık: 11 g, 10 ft düşük gürültülü kablo ile |
| Çevresel odalar | Desteklenen |
|---|---|
| Mobil cihazlar | Özelleştirilebilir |
| İzolasyon panelleri | Özelleştirilebilir |
| Fikstür | Özelleştirilebilir |
| Sıcaklık aralığı | 0–40 °C |
|---|---|
| Nem aralığı | 0–%90, yoğuşmasız |
| Güç gereksinimleri | 380 V / 3 ph / 50 Hz, 40 kVA |
| Basınçlı hava basıncı | 0,6 MPa |
| Model | Anma Sinüs Kuvveti (N) | Anma Rastgele Kuvveti (N) | Frekans Aralığı (Hz) | Anma İvmesi (m/s²) | Anma Hızı (m/s) | Anma Yer Değiştirme (p-p) mm | Maks. Yük (kg) | Hareketli Bobin (kg) | Hareketli Bobin Boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | φ450 |

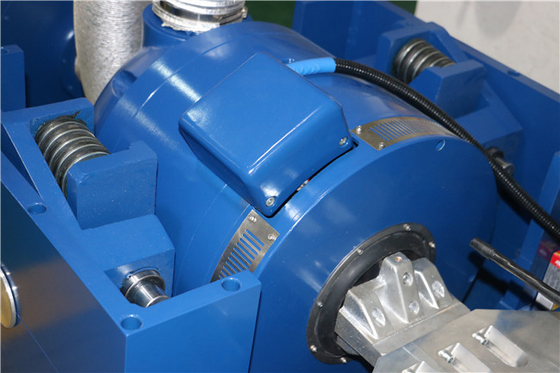

- Daha yüksek aşama eksenel rezonans frekansına sahip iyi tasarlanmış dinamik daire iskeleti.
- İki manyetik devre tasarımı, düşük manyetik akı kaçağı, kompakt yapı ve rasyonel düzen sağlar.
- Mükemmel eksantrik yük kapasitesi için düz ve ithal yönelimli kompozit gövde sertliği yönelimine sahip rocker kol makaralı rulmanlar.
- Kolay mobil kurulum için titreşim izolasyonuna adanmış yatak izolasyon temeli.
- Hareketli sistemdeki gelişmiş teknoloji, dinamik dairenin yüksek güvenilirliğini sağlar.
- Yeni kanal tasarımı soğutma etkisini artırır.
- Küçük balon etkisiyle yatağın statik sertliği ve dinamik sertliği, titreşim tablası taşıma kapasitesini artırır ve düşük frekans performansını iyileştirir.
