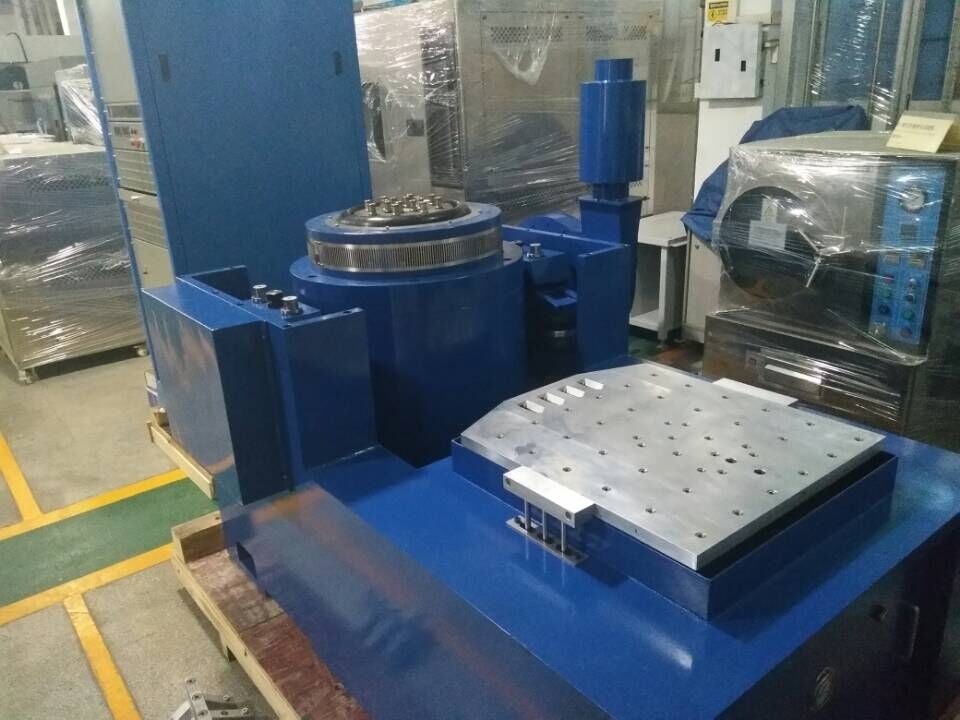

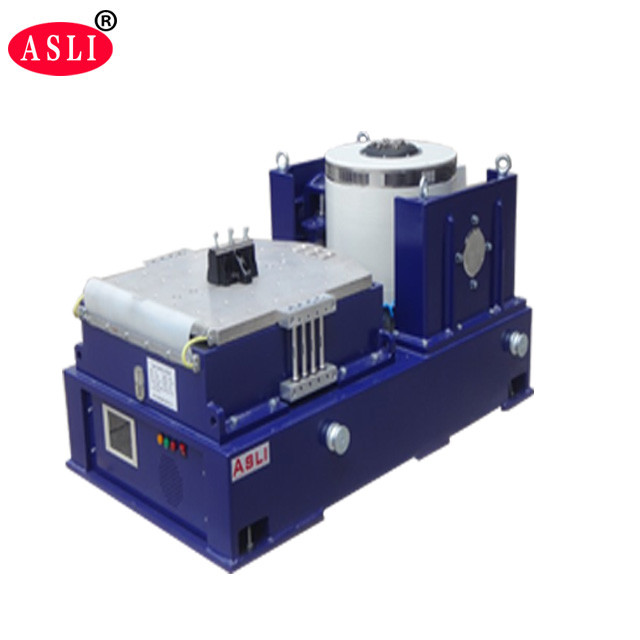

UN38.3 Elektrodinamik Titreşim Test Sistemi 50000N Titreşimli Çalkalayıcı Tablosu,
Product Details
| özelleştirilmiş destek: | OEM | Marka: | ±0,01 mm |
|---|---|---|---|
| Menşe yeri: | Guangdong, Çin | Güç: | Elektronik |
| sertifika: | BTS'in | Ambalaj Malzemesi: | Çelik gövde ve Alüminyum gövde |
| Titreşim: | C01 | titreşim kuvveti: | Özelleştirilmiş |
| Masa Boyutu: | Özelleştirilmiş | Maksimum Yük: | 750 |
| Vurgulamak |
UN38.3 titreşim sallayıcısı masası,elektrodinamik titreşim test sistemi,50000N titreşim sallayıcısı masası |
||
Product Description
UN38.3 Batarya Yüksek Frekanslı Elektrodinamik Titreşim Test Sistemi, hassas titreşim ve şok ortamı testi, çevresel stres taraması ve güvenilirlik değerlendirmesi için tasarlanmıştır. Batarya ile ilgili test standartlarını karşılamak üzere özel olarak tasarlanan bu elektromanyetik titreşim test cihazı, batarya ve batarya paketinin bütünlüğünü değerlendirmek için gerçek dünya titreşim koşullarını simüle eder.
Test sırasında, batarya veya batarya paketi titreşim tablosuna sabitlenir ve üç birbirine dik eksen boyunca belirlenen frekans, ivme ve yer değiştirmeye maruz bırakılır. Bataryadan sızıntı olmamalı, voltaj kaybı yaşanmamalı, kırılmamalı, yanmamalı veya patlamamalıdır. Uygulama kapsamı son derece geniştir — devre kartları ve bataryalardan uçaklara, gemilere, roketlere, füzeler, otomobiller ve ev aletlerine kadar.

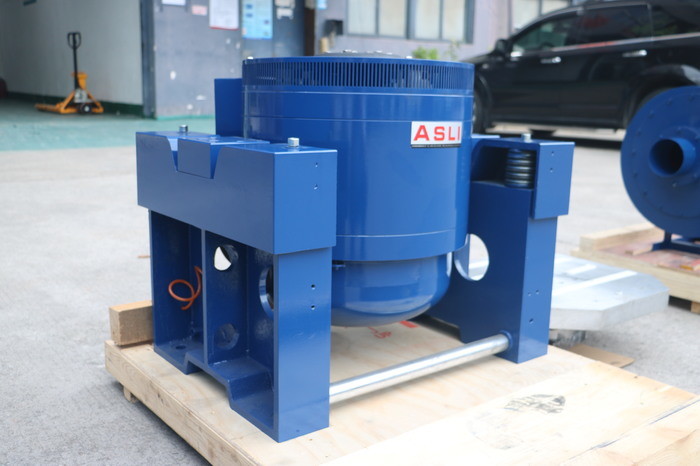

- Hava soğutmalı elektro-dinamik çalkalayıcı

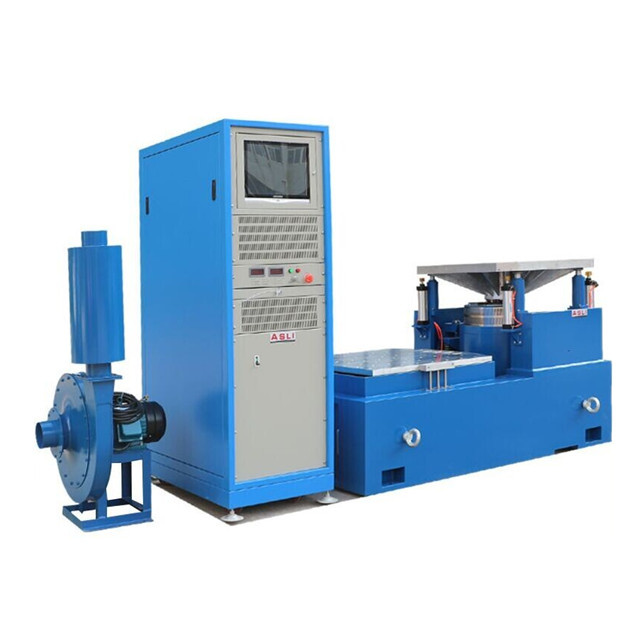

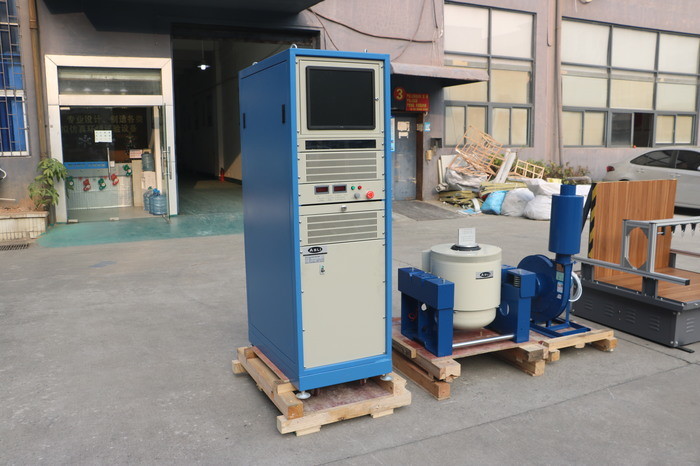

- Titreşim kontrolcüsü ve güç amplifikatörü hepsi bir arada kabinde entegre
- 2400 Newton tepe sinüs itme kapasitesi
- X, Y, Z 3 eksenli test
- Sabit frekanslı sinüzoidal titreşim
- Süpürmeli titreşim
- Rastgele titreşim
- Klasik şok
- Çevresel test
- Stres tarama testi
- Titreşim testi
- Kolay kurulum — kullanıcı tarafından yapılabilir
- Kullanıcı arayüzü: yerel mod için LCD dokunmatik ekran ve uzaktan mod için PC-Windows (Ethernet üzerinden)
- Yerel mod: önceden tanımlanmış testlerin hızlı başlatılması; onlarca test spesifikasyonu saklanabilir
- Uzaktan mod: test tanımı, test spesifikasyonlarının saklanması, test kontrolü, test verilerinin gözden geçirilmesi ve dokümantasyon dahil tam sistem çalışması
| Parametre | Değer |
|---|---|
| Maksimum sinüs uyarma kuvveti | 5000 Kg.f tepe |
| Maksimum rastgele titreşim kuvveti | 5000 Kg.f r.m.s. |
| Maksimum şok titreşim kuvveti | 10000 Kg.f tepe |
| Frekans aralığı | DC ~ 4000 Hz |
| Maksimum yer değiştirme | 75 mm p-p (tepeden tepeye) |
| Maksimum hız | 1.8 m/s |
| Maksimum ivme | 100 G (980 m/s²) |
| İlk rezonans frekansı | 3500 Hz |
| Maksimum yük | 750 kg |
| Hareketli bobin çapı (çalışma tablası çapı) | 450 mm |
| Hareketli bobin kalitesi | 50 kg |

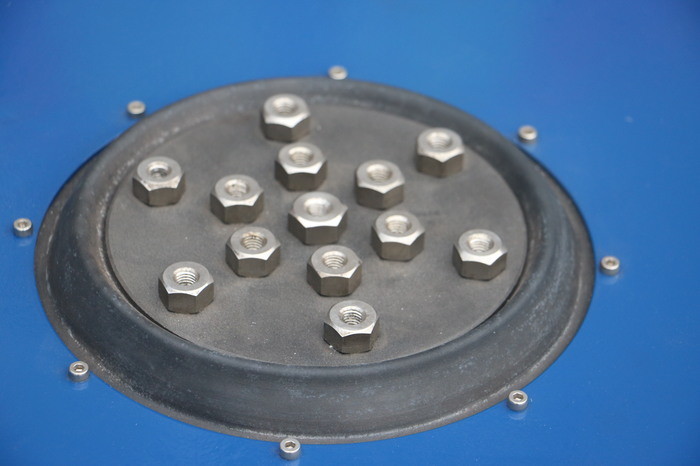

| Tablo vidası | 13 x M8 |
| Manyetik akı kaçağı | < 10 gauss |
| Boyutlar | 800 mm x 800 mm x 800 mm (dikey makine) |
| Ağırlık | Yaklaşık 1500 kg |
| Fonksiyon | Detaylar |
|---|---|
| Koruma fonksiyonları | Sıcaklık, hava basıncı, yer değiştirme, aşırı voltaj, aşırı akım, giriş düşük voltajı, harici arıza, kontrol güç kaynağı, mantık ve eşit giriş eksikliği |
| Bileşen | Detaylar |
|---|---|
| Donanım yapılandırması | 2 kanallı giriş, 1 kanallı giriş |
| Kontrol bilgisayarı | Sıvı kristal ekran (klavyeli / optik fareli) |
| Yazılım | Çince/İngilizce çalışma, zaman alanı ve frekans alanı analizi, sinyal kaynağı, sinüs süpürme frekans analizi vb. WORD otomatik olarak test raporları, sinyal ve veri gösterimi, depolama, test parametresi ayarı ve analiz fonksiyonları oluşturabilir |
| İşletim sistemi | Windows 2000 / XP |
| İvme sensörü B&W | Frekans alanı: 1–2000 Hz; hassasiyet: 50 mV/g; sıcaklık aralığı: −24 ila 250 °C |
| Parametre | Değer |
|---|---|
| Elektrik kaynağı | 3 fazlı, 380 V / 50 Hz |
Product Highlights
ASLI UN38.3 elektrodinamik titreşim test sistemi, 50000N kuvvet, 3 eksen testi ve 750 kg maksimum yük ile. ISO 9001 sertifikalı, özelleştirilebilir tabla ve kuvvet, OEM desteği. Pil, otomotiv ve elektronik güvenilirlik testleri için idealdir.
