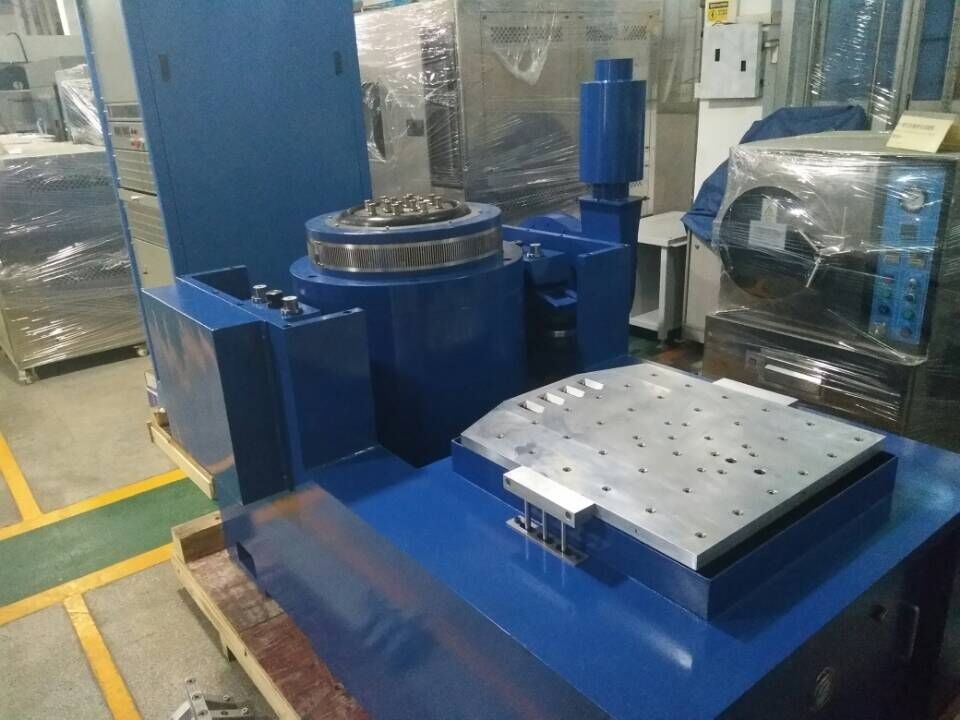

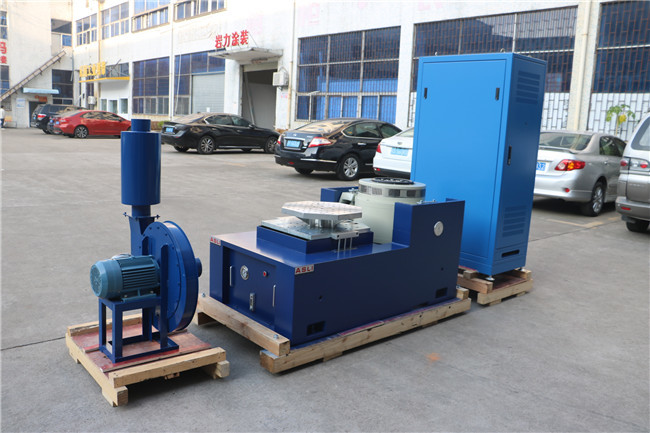

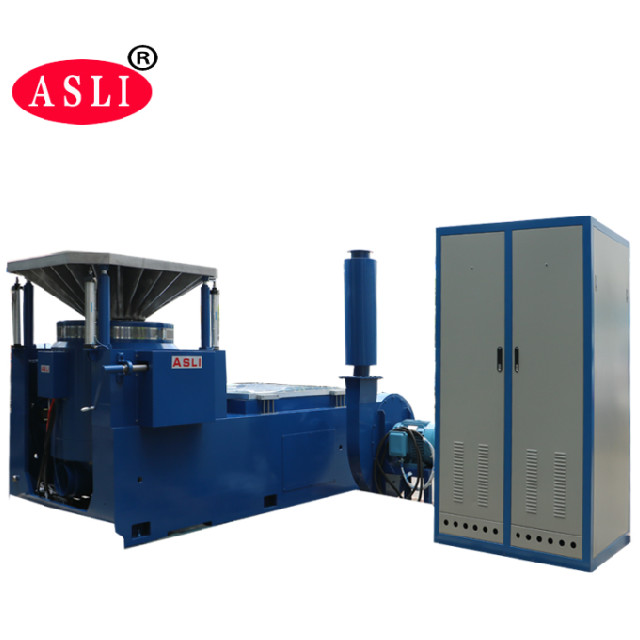

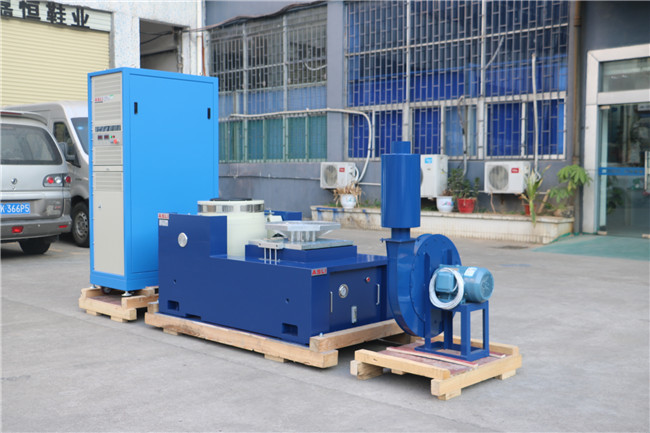

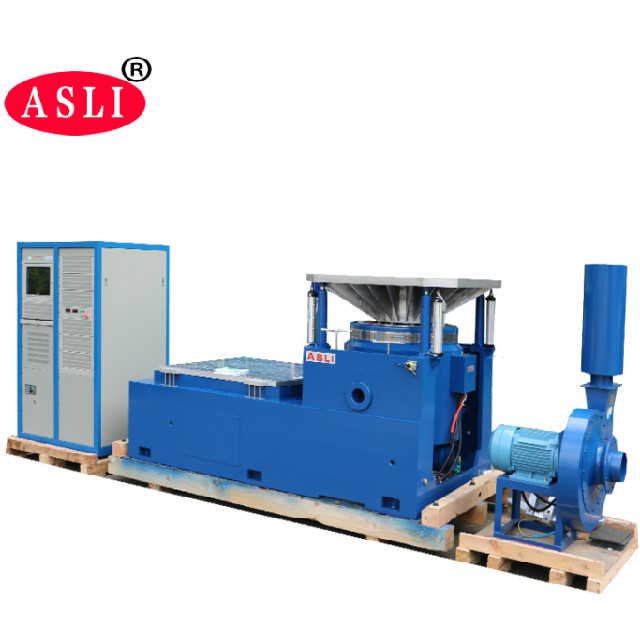

Titreşim test sistemi esas olarak ürün titreşim ve şok ortamı testi, çevresel stres tarama testi, güvenilirlik testi için kullanılır.Elektromanyetik titreşim testi tamamen pil ile ilgili test tasarımı standardına göre, simülasyon, pilin titreşim testinin belirli koşulları altında, pil veya pil paketi, belirtilen frekansla titreşim tablosuna sabitlenir.Akü boyunca hızlanma ve yer değiştirme modu birbirine dik üç yönde ölçülen akü örneği titreşimi sızdırmamalıdır, cesaretini kaybetmeyin, kırılmayın, yangın ve patlama yok. uygulama kapsamının titreşim testi son derece geniştir, devreler kart, pil, uçak, gemi, roket, füze,arabalar ve ev aletleri ve diğer endüstriyel ürünler.
Test Standartları
GB/T 31241-2014 Lityum iyonlu pillerle taşınabilir elektronik ürünler ve pil güvenlik gereksinimleri
GB/T 18287-2013 Cep telefonu kullanımı lityum iyonlu pillerin özellikleri.Dış kısa devre gereksinimleri
GB/T 8897.4-2008 Galvanik hücreler bölüm 4 lityum iyonlu pillerin güvenlik gereksinimleri
YD/T 2344.1-2011 İletişim demir fosfat lityum iyonlu pil paketi 1. bölüm: entegre pil
GB/T 21966-2008 Lityum pil ve taşımacılıktaki pillerin güvenlik gereksinimleri
MT/T 1051-2007 madencilik lambasında kullanılan lityum iyonlu pil
YD 1268-2003 Cep telefonlarında kullanılan lityum pil ve şarj cihazlarının güvenlik gereksinimleri ve test yöntemleri
GB/T 19521.11-2005 Tehlikeli eşyaların lityum iyonlu batarya paketi tehlikeli özellikler güvenlik standartları denetimi
YDB 032-2009 İletişim yedek tipi lityum iyonlu pil paketi
UL 1642:2012 Lityum piller için standart
UL 2054: 2012 Ev ve ticari piller
UN38.3 (2012) Bölüm 3: Tehlikeli mal taşımacılığı önerisi - test ve standart kılavuz
IEC62133-2012 Alkali veya asidik elektrolit içeren pil ve pil paketi için güvenlik gereksinimleri
IEC 62281: 2004 Lityum pil ve pil taşımacılığında güvenlik gereksinimleri
IEC 60086: 2007Galvanik hücre bölüm 4 lityum iyonlu pillerin güvenlik gereksinimleri
GJB150,GJB360,GJB548,GJB1217,MIL-STD-810F,MIL-STD-883E vb.
| Elektromanyetik titreşim jeneratörü parametreleri: | ||||
| Maksimum sinüs uyarı kuvveti | 5000Kg.f zirve | |||
| En büyük rastgele titreşim kuvveti | 5000Kg.f r.ms | |||
| En büyük şok titreşim kuvveti | 10000Kg.f zirve | |||
| Frekans aralığı | DC ~ 4000 Hz | |||
| Maksimum yer değiştirme | 75mm p-p ((peak-to-peak değer) | |||
| En yüksek hız | 1.8m/s | |||
| Maksimum hızlandırma | 100G ((980 m/s2) | |||
| İlk rezonans frekansı | 3500Hz | |||
| Maksimum yük | 750 kg | |||
| Hareketli bobin çapı (iş mesa çapı) | 450 mm çapında | |||
| Hareketli sarmalın kalitesi | 50 kg | |||
| Maksimum yük | 750Kg | |||
| Döşeme masası | 13 x M8 | |||
| Manyetik akış sızıntısı | < 10 gauss | |||
| Boyut | 800 mm x 800 mm x 800 mm ((Uyarısal makine) | |||
| Ağırlık | Yaklaşık 1500 kilo. | |||
| Servo Sistemi | ||||
| Görev | Sıcaklık, hava basıncı, yer değiştirme, aşırı voltaj, aşırı akım, giriş alt voltajı, dış hatası, kontrol güç kaynağı, mantık, eşit giriş eksikliği. | |||
| Dijital titreşim kontrolörü | ||||
| Donanım yapılandırması | 2 kanal giriş,1 kanal giriş | |||
| Kontrol bilgisayarı | Orijinal lenovo bilgisayarları,sıvı kristal ekran ((Klavye/optik fare ile) | |||
| Yazılım | Çince/İngilizce işletim, zaman alanı ve frekans alanı analizi, sinyal kaynağı, sinüs süpürme frekans analizi vb. WORD otomatik olarak test raporları, sinyaller ve veri görüntüleme üretebilir,depolama, test parametrelerini ve fonksiyon analizini ayarlamak. | |||
| İşletim sistemi | Windows 2000/ XP | |||
| Hızlandırma sensörü B&W |
Frekans alanı:1 ¢2000Hz Duyarlılık:50mv/g Sıcaklık aralığı:-24 - 250°C |
|||
| Elektrik Gereksinimleri | ||||
| Elektrik kaynağı | 3 fazlı 380V/50Hz | |||
