IEC62133 UN38.3 3000N Elektrodinamik Çalkalayıcı Tabla Titreşim Testi Yatay
Titreşim Makinesi, Elektrodinamik Çalkalayıcı, Titreşim Çalkalayıcı Tabla Özellikleri:
1. İyi tasarlanmış dinamik daire iskeleti, daha yüksek bir aşama eksenel rezonans frekansına sahip.
2. İki manyetik devre, manyetik akı kaçağı düşük, kompakt yapı ve rasyonel.
3. Salıncak Kolu makaralı rulmanlar düz ve ithal yönelimli kompozit gövde sertliği yönelimi, eksantrik yük kapasitesi.

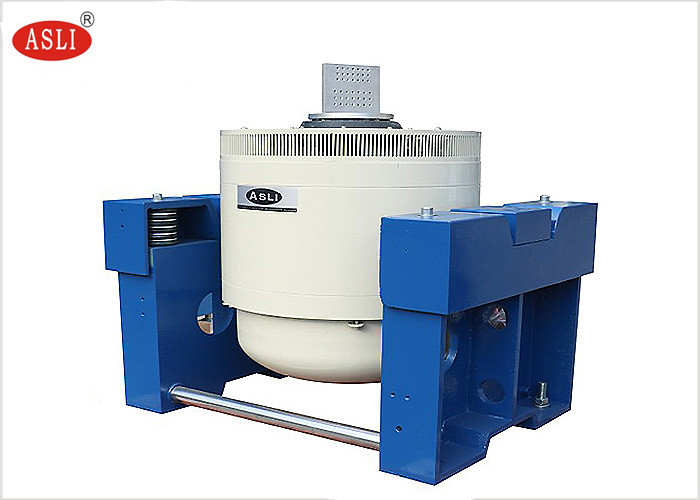

4. Hormon kullanımı için özel olarak tasarlanmış Trunnion izolasyon temeli, mobil kurulum kolaylığı.
5. Dinamik dairenin yüksek güvenilirliğini sağlamak için gelişmiş teknoloji hareket sistemi.
6. Yeni kanal tasarımı ve soğutma etkisini artırır.
7. Rulmanların statik sertliği, dinamik sertliği küçük balon, titreşim tablası taşıma kapasitesini artırır, düşük frekans performansını iyileştirir.
Açıklama Uygulaması:
Titreşim Makinesi, Elektrodinamik Çalkalayıcı, Titreşim Çalkalayıcı Tablaeğitim, araştırma ve laboratuvar ortamlarında kullanılır. Çift manyetik devre yapısı, kendiliğinden üretilen iskelet hareket daireleri, Havadan Destek ve makaralı rulmanlar ve lineer kılavuzluk, trunnion izolasyonu gelişmiş modern teknoloji ve özel teknoloji benimsenmiştir, X, Y, Z üç eksenli sinüzoidal titreşim testi ve geniş bant rastgele titreşim testleri tamamlanabilir, klasik (yarım - sinüs, yamuk, testere dişi dalga) darbe ve şok tepki spektrumu testi ile tamamlanacaktır. Bu ürünler savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli cihazlar, iletişim, ev aletleri ve diğer alanlarda yaygın olarak kullanılmaktadır.Model:ES-3
| Sinüs itme | |
|---|---|
| 300kgf | Darbe itme |
| 300kgf | Darbe itme |
| 600kgf | Frekans Aralığı |
| 2~2500Hz | Devam eden yer değiştirme |
| 25mm | Maksimum hız |
| 25mm | Maksimum hız |
| 1.8m/s | Maksimum ivme |
| 981m/s2 | Hareketli bobin çapı |
| Φ150mm | Eksantrik momentine izin ver |
| >196N.m | Yük bağlantı noktası |
| 6 nokta | Hareketli parçaların eşdeğer kütlesi |
| 3kg | Tezgah vidaları boyutu (standart) |
| M8 | Vida düzeni tablosu (çap, çevre) |
| 8 adet Φ100mm, 8 adet Φ,200mm. | Eksenel izolasyon frekansı |
| <3Hz | Maksimum yük |
| 120Kg | Manyetik akı kaçağı |
| <1mT | Boyutlar (ambalajsız)(U×G×Y) |
| 730mm×550mm×650mm | Titreşim tablası Ağırlığı |
| 450kg | Bileşimi |

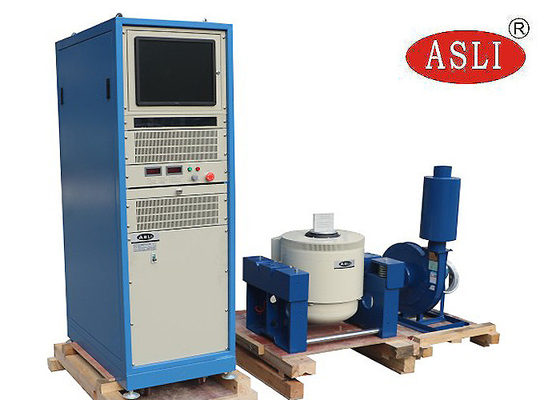

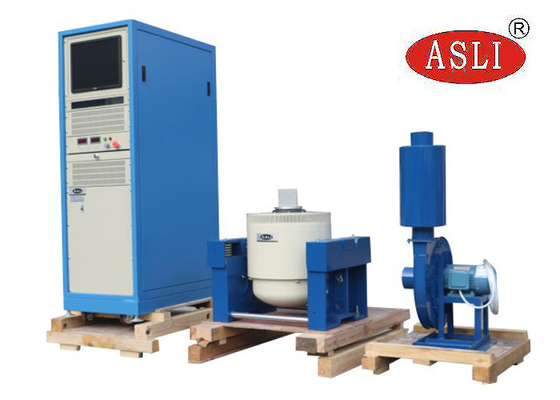

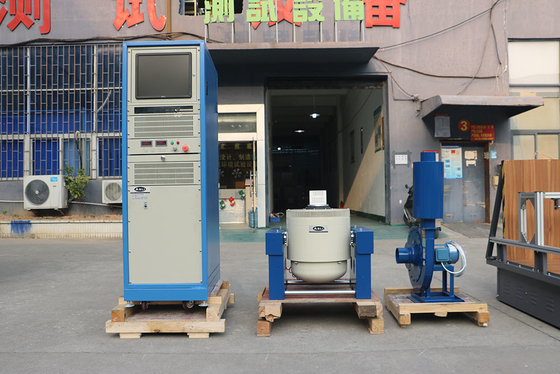

Yüksek Frekanslı Elektromanyetik Titreşim Test Makinesi:Titreşim test tezgahı, güç amplifikatörü, soğutma fanı, Kayar tabla, dikey genişletici
Yatay Stand özellikleri:
Daha yüksek ivme ve çalışma frekansını gerçekleştirmek, tüm makine tezgahının yükleme kapasitesini ve performansını iyileştirmek için küçük yükleme tezgahı içinde.
Yatay tezgah ve titreşim tezgahı entegre tiptedir, mükemmel yapıya sahiptir, kurulumu ve ayarlanması kolaydır.
Statik basınç izi, V şeklinde, eğime dayanıklı ve önyüklemeye dayanıklı kapasiteye sahiptir.
Dahili yağ pompası, iyi yapı ve kolay kullanım.
Dikey Genişletilmiş tezgah özellikleri:
VT dikey genişletilmiş tezgah ve belirtilen kelepçeler, hassas hesaplanmış, özenle tasarlanmış, müşterinin mükemmel performansa göre en iyi performansı elde etmesini sağlamak için mükemmel
