1.8m / S Endüstriyel Çalkalayıcı Tablosu, 10000N Titreşim Test Cihazı
Product Details
| sinüs kuvveti: | alaşım kasa | Hız: | AC 220V, AC 110V |
|---|---|---|---|
| Yer Değiştirme: | Hava ve agresif olmayan gazlar | Sıklık: | Beyaz toz |
| yükleniyor: | 270 kilo | hızlanma: | 100G |
| armatür: | 240mm | ||
| Vurgulamak |
10000N endüstriyel çalkalayıcı masası,1.8m / s endüstriyel çalkalayıcı masası,10000N titreşim test cihazı |
||
Product Description
ES-10, zorlu endüstriyel test ortamları için tasarlanmış yüksek performanslı bir elektrodinamik titreşim salkımıdır.self-generated skeleton action circles (kendi kendine oluşturulan iskelet eylem çemberleri), hava desteği ve doğrusal yönlendirme ile hassas rulo rulmanları, bu sistem güvenilir üç eksen sinüzoidal ve geniş bant rastgele titreşim testi sağlar.Ulusal savunmada yaygın olarak uygulanıyor., silah, havacılık, havacılık, iletişim, elektronik, elektrikli aletler ve ev aletleri endüstrileri.
ES-10 Teknik Veri Sayfasını İndir (PDF)
- Rated Force:Sinüs kuvveti 10000N; rastgele kuvvet 10000N; darbe kuvveti 20000N
- Frekans aralığı:3Hz'den 3000Hz'ye kadar sabit frekans, ileri geri süpürme, sinüs, rastgele ve şok modları
- Sıfırlama Süresi Kipi:Doğrusal, logaritmik, ileri geri süpürme, sabit frekans
- Tarama- Sıklığı Zamanları:1 ila 32767
- Tarama Sıklığı Zamanı:Sabit frekans / tek 1 ′′ 3600 dakika; süpürme frekansı eğreleri görüntülenebilir
- Hızlandırma:1000 m/s2 (yüklenmemiş)
- Hız:1.8 m/s
- En fazla yer değiştirme:51 mm p-p (yük olmadan), çift zirve
- Etki Yer değiştirme:51 mm
- Hareketli Bobin Ağırlığı:14 kg
- titreşim dalgası:Sinüs, rastgele, şok
- Hareketli sarmalın çapı:Φ240 mm
- Titreşim sistemi boyutları:W1060 × H750 × D845 mm
- Vibration System Ağırlığı:960 kg

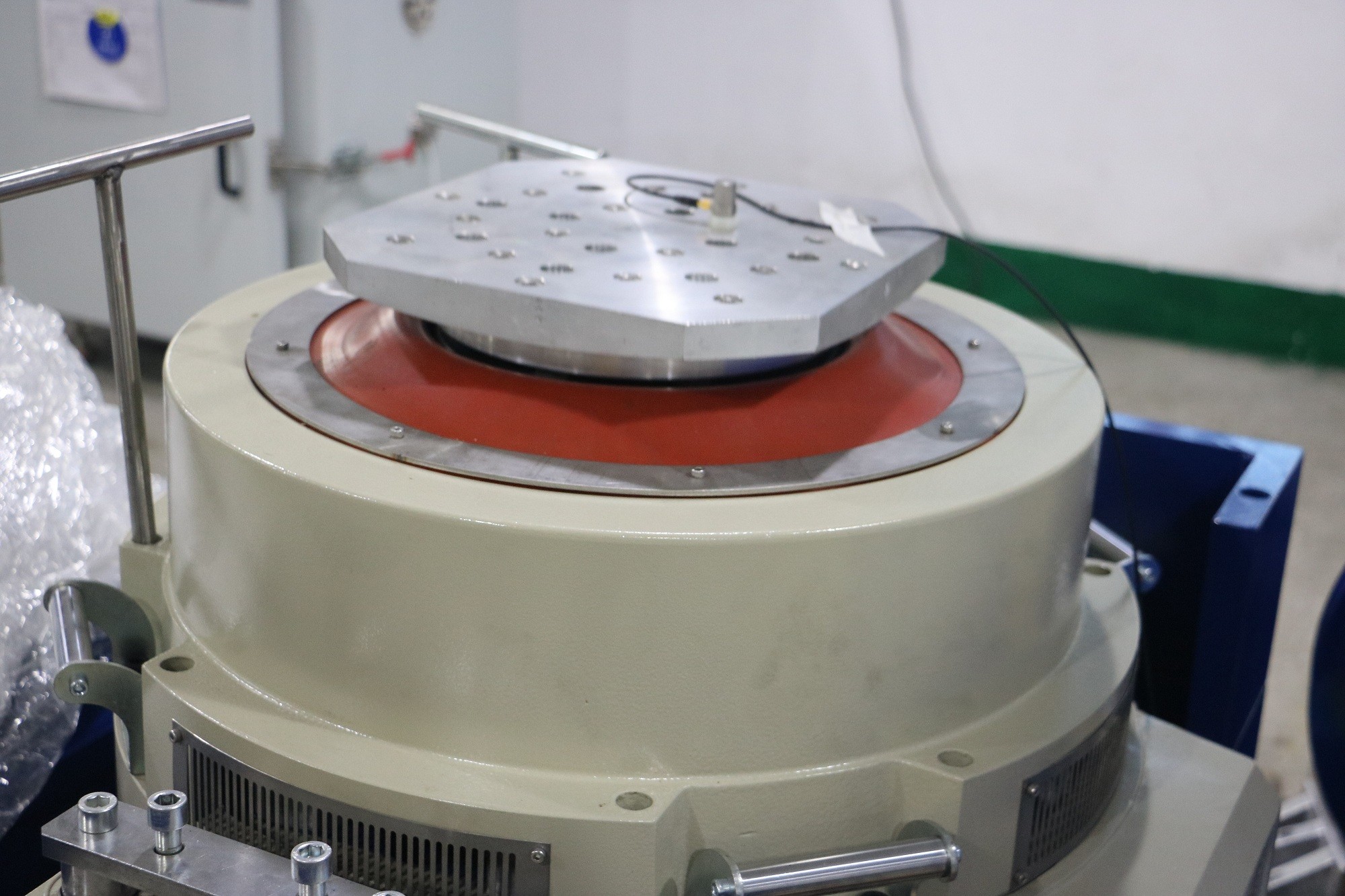

- Tablo Yapılandırması:600 mm × 600 mm dikey genişletici ve 600 mm × 600 mm yatay kaydırma masası
| Model | Sine kuvveti (N) | Rated Random Force (N) | Frekans aralığı (Hz) | İsimlendirilmiş Hızlandırma (m/s2) | İsimlendirilmiş Hız (m/s) | İsimlendirilmiş yer değiştirme (p-p) mm | Maks. Yükleme (kg) | Hareketli bobin (kg) | Hareketli sarmalın boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

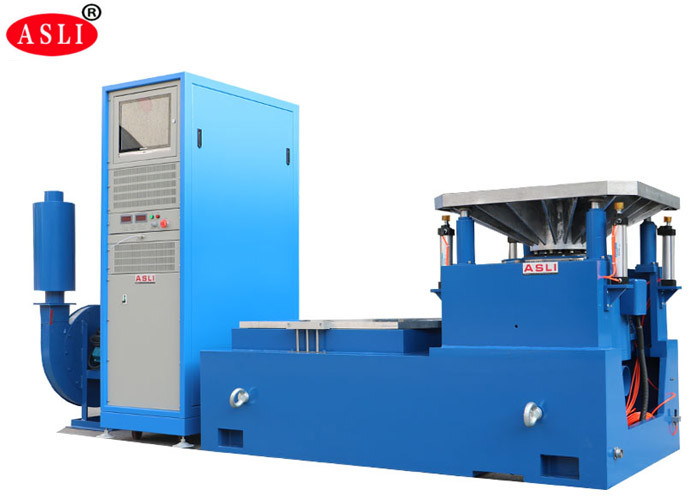

- Titreşme Jeneratörü 1 set
- Titreme denetleyicisi 1 set
- İletişim Bağlantı Odası 1 set
- DA-10 Güç Güçlendirici 1 set
- Heyecan Gücü 1 pc
- Sürücü Yazılımı ¢ 1 set
- Soğutma Sistemi 1 set
- Endüstriyel Bilgisayar 1 set
- Renkli yazıcı 1 set (ihtiyaçlıdır)
- Hızlandırma sensörü (çıkış hattı da dahil) 1 pc
- Titreme Aygıtı 1 set (test numunesine göre isteğe bağlı)

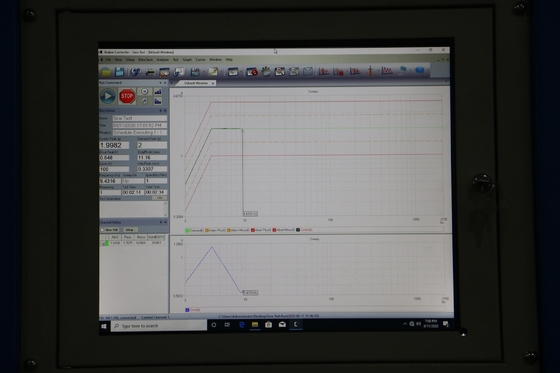

Titreşim denetleyicisi, uluslararası çapta gelişmiş bir dağıtılmış sistem mimarisini benimseyen şirketimizin en son tasarımıdır.Çekirdek TI'den en son TMS320 serisi 32 bit hareketli nokta yüksek hızlı işlemci.Test raporları Word formatında otomatik olarak oluşturulur. Test sırasında veya sonrasında raporlar düzenlenebilir ve daha sonra otomatik veya manuel olarak oluşturulabilir.

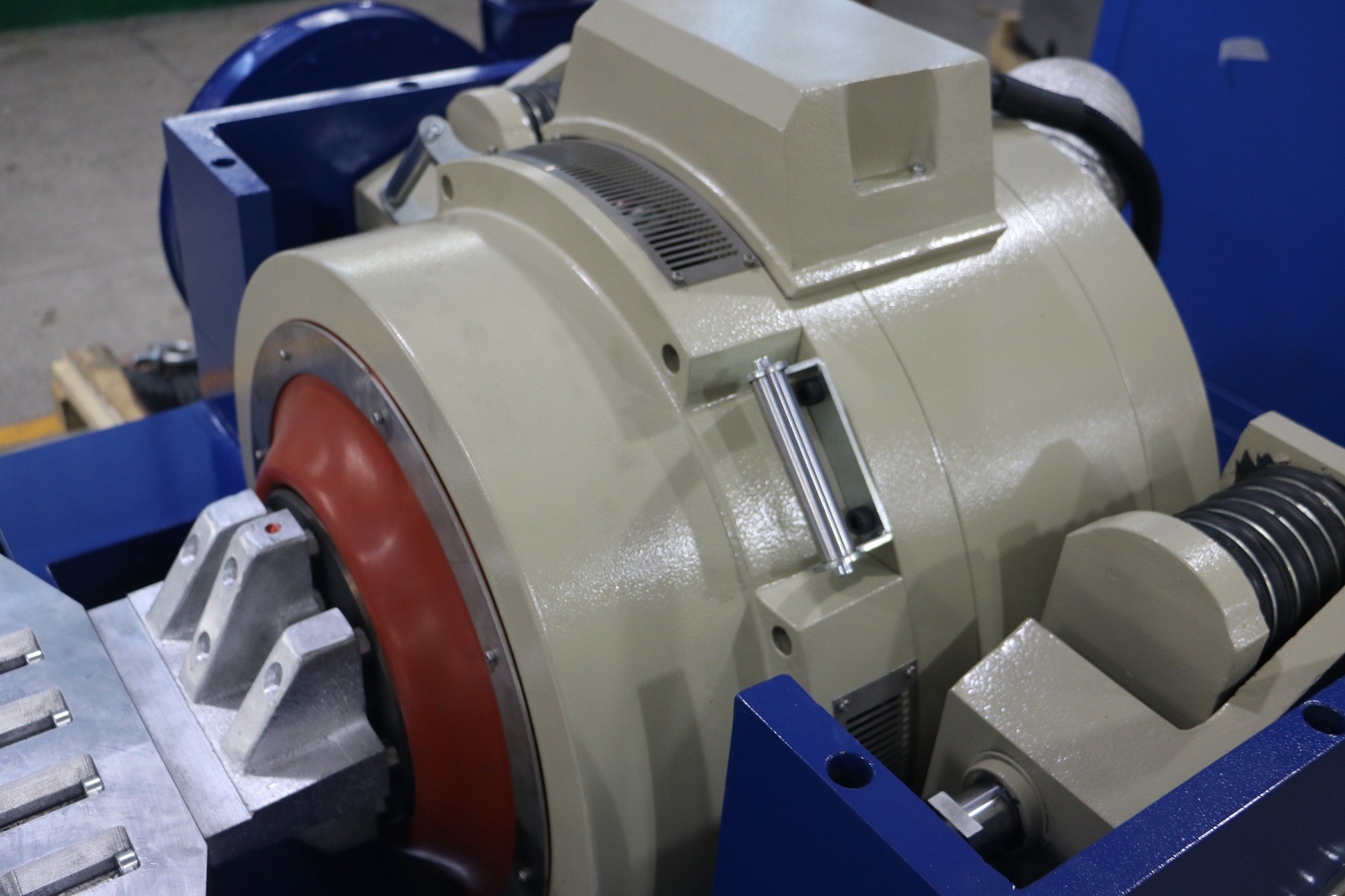

- Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
- İki manyetik devre tasarımı, düşük manyetik akış sızdırması, kompakt yapı ve rasyonel düzen.
- Rocker rod roller bearings with straight and import-oriented composite body stiffness orientation, providing excellent eccentric load capacity. Doğrudan ve ithal odaklı kompozit vücut sertliği yönlendirmesi ile rocker rod roller bearings, mükemmel eksantrik yük kapasitesi sağlar.
- Trunnion, hormon kullanımı için özel bir izolasyon temeli, uygun bir mobil kurulum sunuyor.
- Hareketli sistemdeki gelişmiş teknoloji, dinamik çemberin yüksek güvenilirliğini sağlar.
- Yeni kanal tasarımı soğutma etkisini artırıyor.
- Küçük balonla rulmanın statik sertliği ve dinamik sertliği, titreşim tablosunun taşıma kapasitesini arttırır ve düşük frekanslı performansı geliştirir.
Product Highlights
ES-10 endüstriyel çalkalayıcı tablası 10000 N sinüs kuvveti, 1,8 m/s hız, 51 mm yer değiştirme, 270 kg yük, 3-3000 Hz sunar. Gelişmiş çift manyetik devre, X/Y/Z üç eksenli test, hava soğutma ve programlanabilir kontrolör, havacılık, otomotiv ve elektronik uygulamaları için güvenilir, verimli titreşim testi sağlar.
