30KN Titreşim Test Tablosu, 3500HZ Taşıma Titreşim Test Cihazı
Product Details
| Başvuru: | malzeme, otomobil parçaları, ambalaj, ev ürünleri | Gerilim: | 380V |
|---|---|---|---|
| Satış sonrası servis sağlandı: | Video teknik desteği,Çevrimiçi destek,Yurtdışında hizmet verecek mühendisler mevcuttur,Saha bakım ve | Garanti: | 1 Yıl |
| Uygulanabilir Endüstriler: | savunma sanayi, inşaat, elektronik aletler, otomotiv, yedek parça, elektronik, havacılık | Ürün adı: | titreşim test sistemi |
| Çalkalayıcı kuvveti: | PVC Lamine | Uygunluk:: | Maksimum yükleme 450kgs test öğeleri |
| Frekans Aralığı: | Elektrikli Ev Aletleri | ||
| Vurgulamak |
30KN titreşim test tablosu,3500HZ titreşim test masası,3500HZ nakliye titreşim testi |
||
Product Description

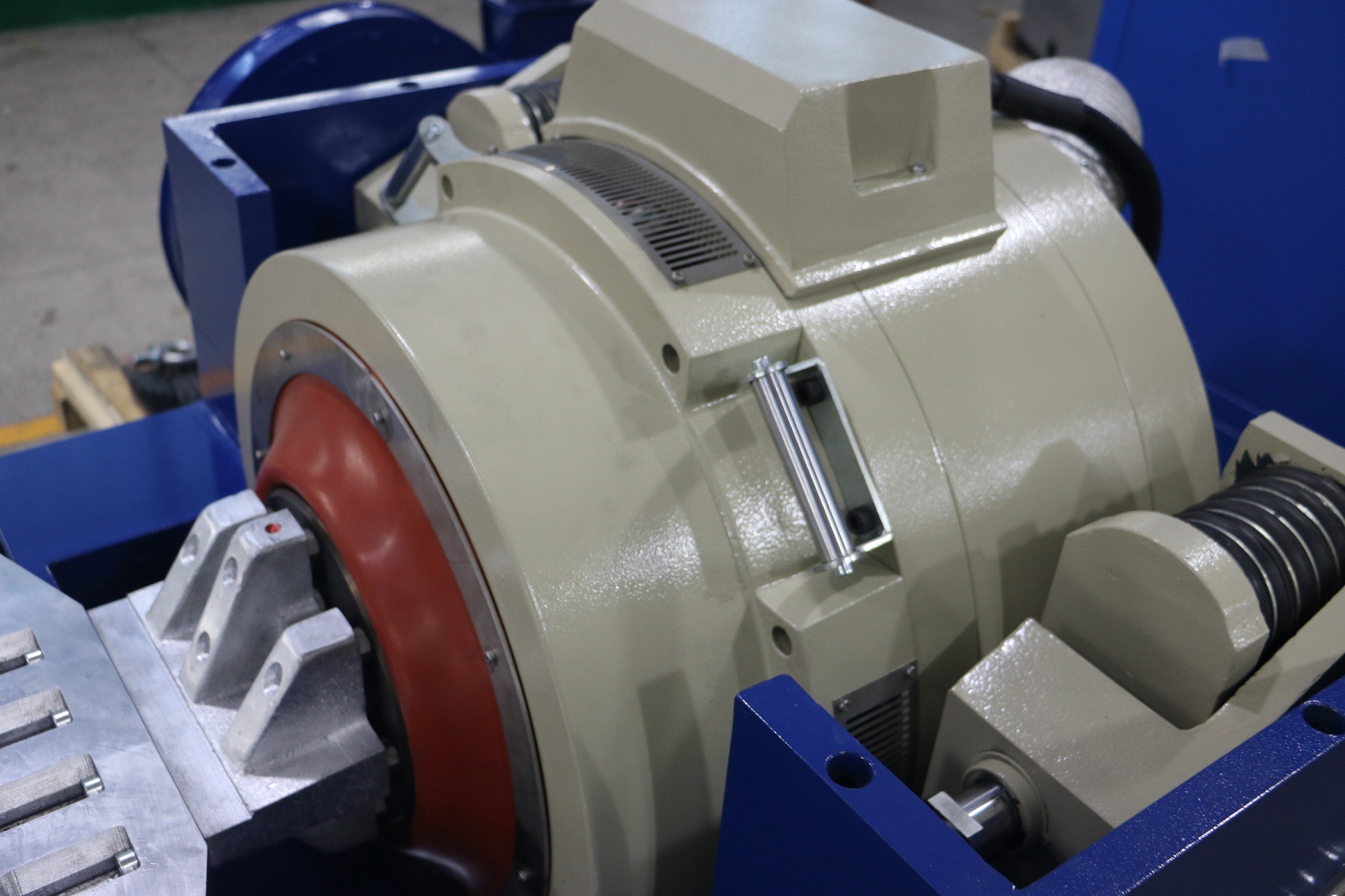

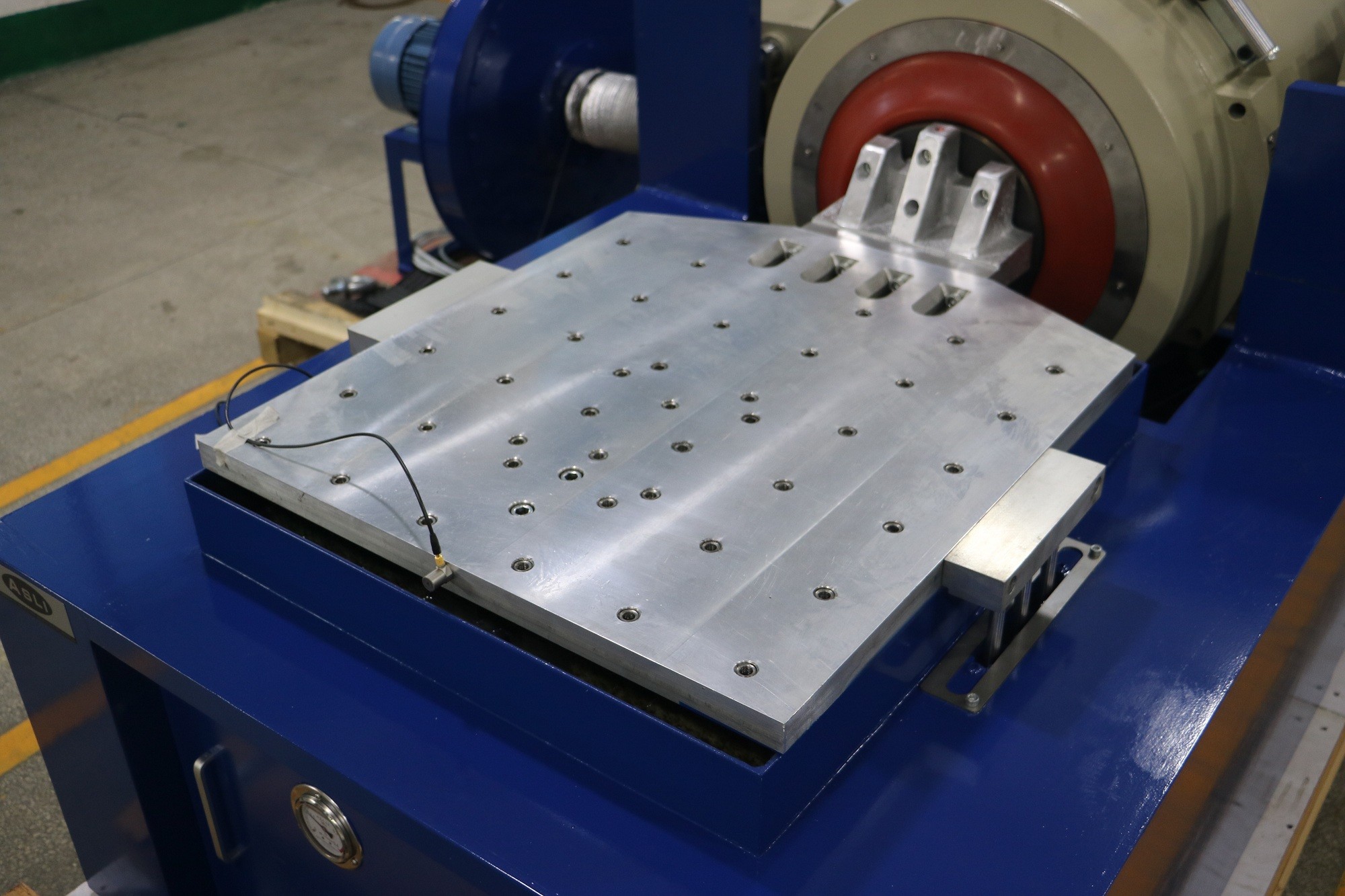

ES-30, gerçek dünya nakliye titreşim koşullarını simüle etmek üzere tasarlanmış yüksek performanslı bir nakliye titreşim test tablasıdır. 30.000 N nominal sinüs kuvveti ve 3–3500 Hz frekans aralığı ile bu XYZ yönlü çalkalayıcı, ürün güvenilirliği ve dayanıklılık testi için güvenilir, tekrarlanabilir sonuçlar sunar.
Uygulamanız için en uygun titreşim test sistemini önermemize yardımcı olmak için lütfen sorgunuzda aşağıdaki ayrıntıları hazırlayın ve sağlayın:
- Numune açıklaması
- Numune test kütlesi
- Numune boyutları
- Test profili (varsa)
- Test için gereken maksimum ivme
- Test yönü: Yalnızca X, Y, Z eksenleri veya Z ekseni
| Parametre | Birim | Değer |
|---|---|---|
| Sistem Modeli | — | ES-30 |
| Frekans Aralığı | Hz | 3 – 3500 |
| Nominal Kuvvet (Sinüs) | N | 30.000 |
| Nominal Kuvvet (Rastgele) | N | 30.000 |
| Nominal Kuvvet (Şok) | N | 60.000 |
| Maksimum İvme (Sinüs) | m/s² | 1000 |
| Maksimum İvme (Rastgele) | m/s² rms | 1000 |
| Maksimum İvme (Şok) | m/s² | 2000 |
| Maksimum Hız (Sinüs) | m/s | 1.8 |
| Maksimum Hız (Şok) | m/s | 1.8 |
| Maksimum Yer Değiştirme (p-p) | mm | 51 |
| Hareketli Bobin Kütlesi | kg | 40 |
| Hareketli Bobin Boyutu | mm | Ø 450 |
| Maksimum Yük | kg | 100 |
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s²) | Nominal Hız (m/s) | Nominal Yer Değiştirme (p-p) mm | Maks. Yükleme (kg) | Hareketli Bobin (kg) | Hareketli Bobin Boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Daha yüksek aşamalı eksenel rezonans frekansına sahip iyi tasarlanmış dinamik dairesel iskelet.
- İki manyetik devre tasarımı, düşük manyetik akı kaçağı, kompakt yapı ve rasyonel düzen sağlar.
- Rocker kolu makaralı rulmanlar, düz ve ithal yönelimli kompozit gövde sertliği yönelimi ile mükemmel eksantrik yük kapasitesi sunar.
- Hormon kullanımı için özel olarak tasarlanmış trunnion izolasyon temeli, kullanışlı mobil kurulum sunar.
- Hareketli sistemdeki gelişmiş teknoloji, dinamik dairenin yüksek güvenilirliğini sağlar.
- Yeni kanal tasarımı soğutma etkisini artırır.
- Küçük balon etkisine sahip rulmanın statik sertliği ve dinamik sertliği, titreşim tablası kapasitesini yükseltir ve düşük frekans performansını iyileştirir.
Nakliye Titreşim Test Tablası — Nakliye Titreşim Çalkalayıcı, XYZ Yönlü Çalkalayıcıyı Simüle Etmek için bizimle iletişime geçin. Ekibimiz, test gereksinimleriniz için en uygun modeli seçmenize yardımcı olmaya hazırdır.
Product Highlights
3~3500HZ frekans aralığına sahip, 450 kg'a kadar yükleri destekleyen 30KN titreşim test masası. Otomotiv, elektronik, havacılık ve savunma testleri için idealdir. Gelişmiş soğutma, yüksek güvenilirlik ve XYZ yönü simülasyonuna sahiptir. 1 yıllık garanti ve global mühendis desteği ile desteklenmektedir.
