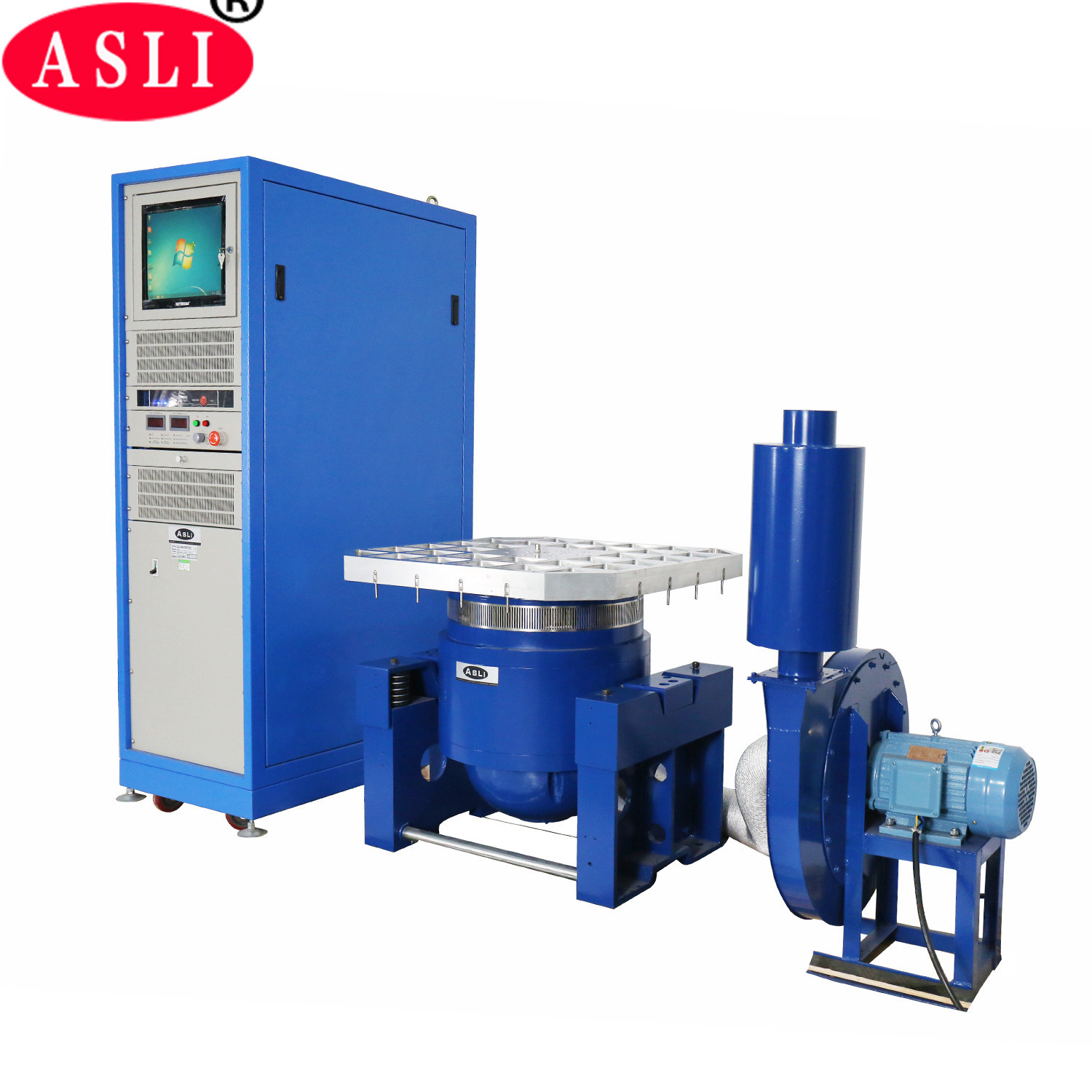

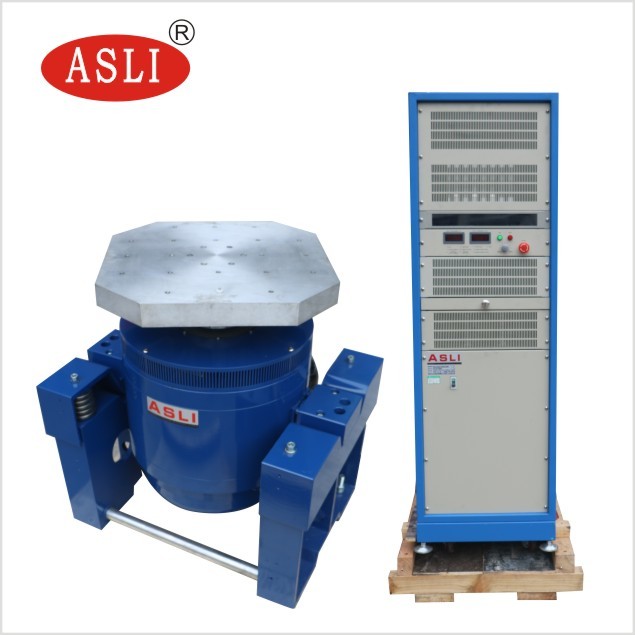

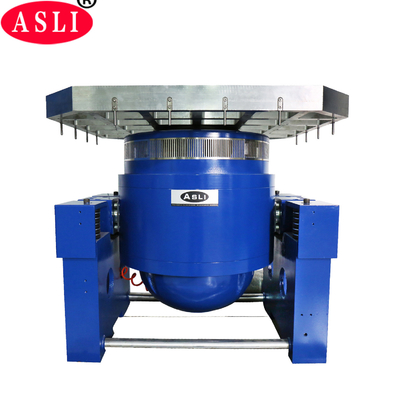

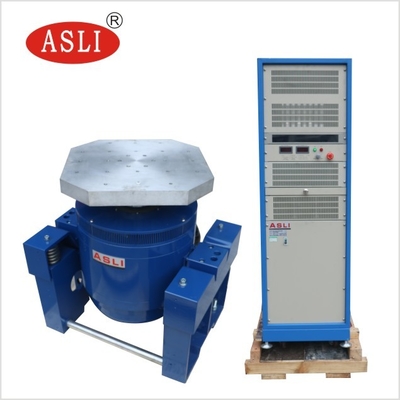

Otomotiv Testi İçin Dikey Yüksek Frekans 300kg.F Elektrodinamik Çalkalayıcı
Product Details
| sinüs kuvveti: | ABEC-5 | Hız: | Güçlü Denize Uygun Ahşap Paket |
|---|---|---|---|
| titreşim yönü: | Dikey | hızlanma: | 100G |
| Sıklık: | Elektrikli Ev Aletleri | Güç: | Soğutma/Nem Alma/Zamanlama |
| Yer Değiştirme: | 25mm | ||
| Vurgulamak |
Dikey yüksek frekanslı elektrodinamik salkım,300kg.F elektrodinamik salkım,Otomobil testi için elektrodinamik salkım |
||
Product Description
Dikey ve yatay yüksek frekanslı titreşim masası test makinesi – Otomotiv testi için tasarlanmış PC titreşim test ekipmanı. Elektrodinamik Yüksek Frekans Titreşim Test Cihazı / Yüksek frekanslı Titreşim Yorgunluk Test Cihazı serisinin üreticisiyiz. Bu sistemler, çift manyetik devre yapısı, kendi kendine oluşan iskelet hareket halkaları, hava destekli destek, makaralı yataklar ve doğrusal kılavuzlar ve flanş izolasyonu gibi gelişmiş teknolojileri benimser.
Ekipman, X, Y ve Z üç eksenli sinüs titreşim testleri ve geniş bant rastgele titreşim testlerinin yanı sıra klasik darbe testleri (yarı-sinüs, trapezoidal, testere dişi dalga) ve şok tepki spektrumu testleri gerçekleştirebilir. Bu ürünler, ulusal savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli ev aletleri ve ev aletleri endüstrilerinde yaygın olarak kullanılmaktadır.
- Daha yüksek aşama eksenel rezonans frekansına sahip iyi tasarlanmış dinamik halka iskeleti.
- Düşük manyetik akı kaçağına sahip çift manyetik devre tasarımı, kompakt ve rasyonel yapı.
- Düz ve ithal yönelimli kompozit gövde sertliği yönelimine sahip rocker kol makaralı yataklar, güçlü eksantrik yük kapasitesi sağlar.
- Kararlı çalışma için özel flanş izolasyon temeli, kullanışlı mobil kurulum.
- Gelişmiş hareket sistemi teknolojisi, dinamik halka için yüksek güvenilirlik sağlar.
- Yeni kanal tasarımı soğutma etkisini artırır.
- Yatağın statik sertliği ve dinamik sertliği optimize edilerek titreşim masası kapasitesi artırılır ve düşük frekans performansı iyileştirilir.
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s²) | Nominal Hız (m/s) | Nominal Deplasman (p-p) mm | Maks. Yük (Kg) | Hareketli Bobin (Kg) | Hareketli Bobin Boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

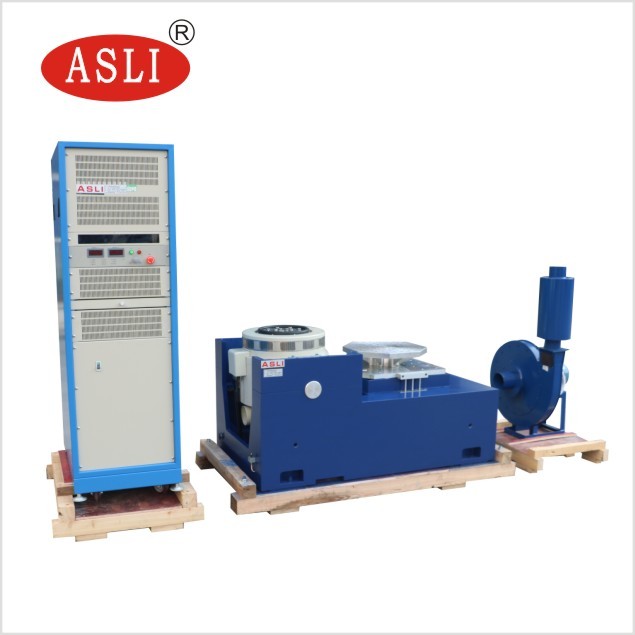

- Küçük bir yükleme tezgahı içinde, daha yüksek ivme ve çalışma frekansı elde edilir, makine tezgahının yükleme kapasitesi ve genel performansı iyileştirilir.
- Yatay tezgah ve titreşim tezgahı, mükemmel bir yapıya sahip entegre bir tiptir, kullanışlı kurulum ve ayar sunar.
- Statik basınç rayı, V şeklinde tasarım, eğim direnci ve eğik yük direnci kapasitesi ile.
- İyi yapı ve kolay kullanım ile dahili yağ pompası.
| Model | Tezgah Boyutu (mm) | Frekans Aralığı (Hz) | Hareketli Parçaların Ağırlığı (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |

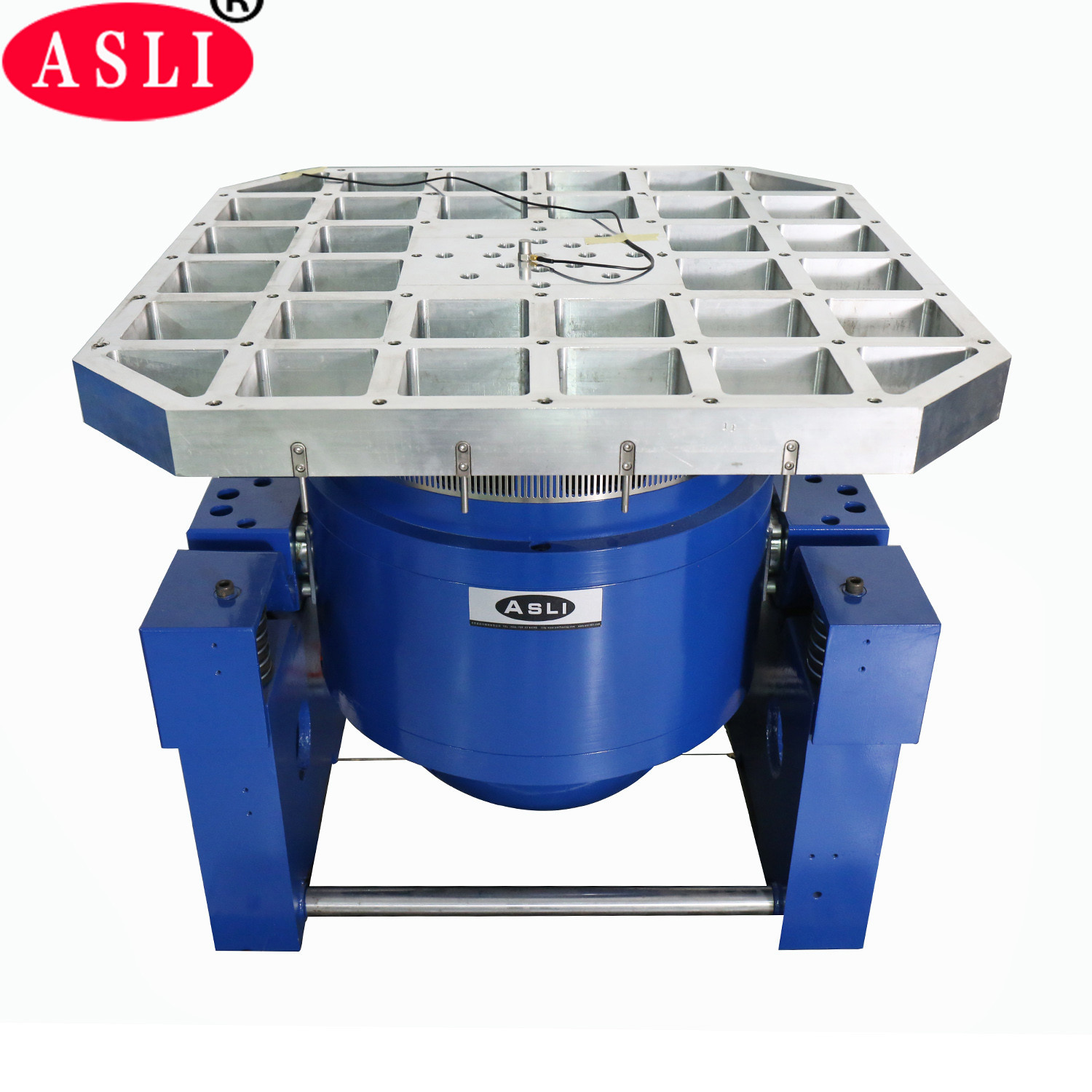

VT dikey genişletilmiş tezgah ve belirtilen kelepçeler, müşterinin mükemmel yapı, yüksek kaliteli malzeme ve işçilik sayesinde en iyi performansı elde etmesini sağlamak için hassas bir şekilde hesaplanmış ve özenle tasarlanmıştır.
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Tezgah Boyutu |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Yuvarlak Tezgah) | 220 | 350 | Φ1200 |
