Laboratuvar için 10000N 3000Hz Mekanik Şok Makinesi
Product Details
| sinüs kuvveti: | alaşım kasa | Hız: | AC 220V, AC 110V |
|---|---|---|---|
| Yer Değiştirme: | Hava ve agresif olmayan gazlar | Sıklık: | Beyaz toz |
| yükleniyor: | 270 kilo | hızlanma: | 100G |
| armatür: | 240mm | ||
| Vurgulamak |
10000N mekanik şok makinesi,3000Hz mekanik şok makinesi,3000Hz laboratuvar test makinesi |
||
Product Description

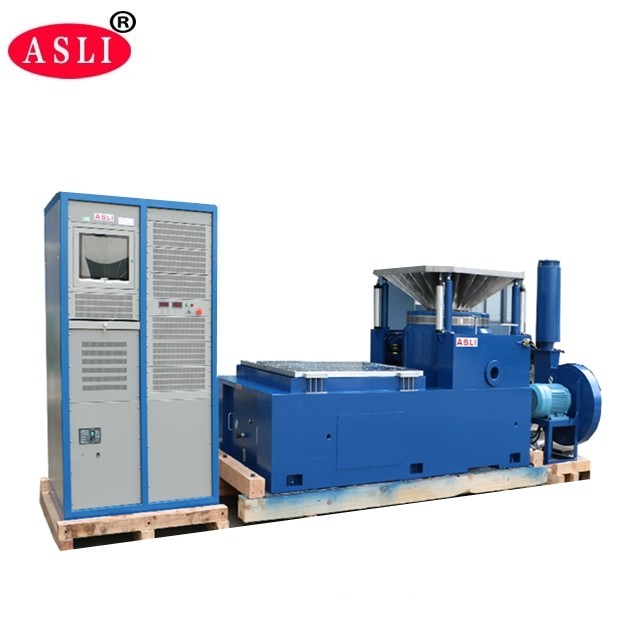

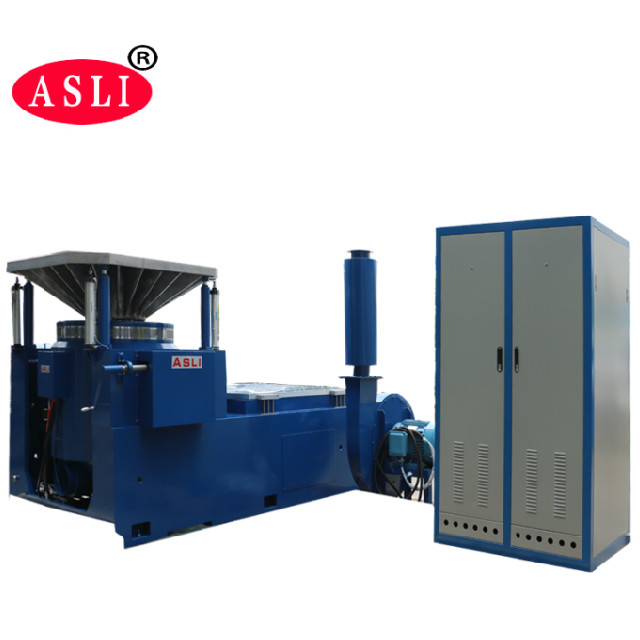

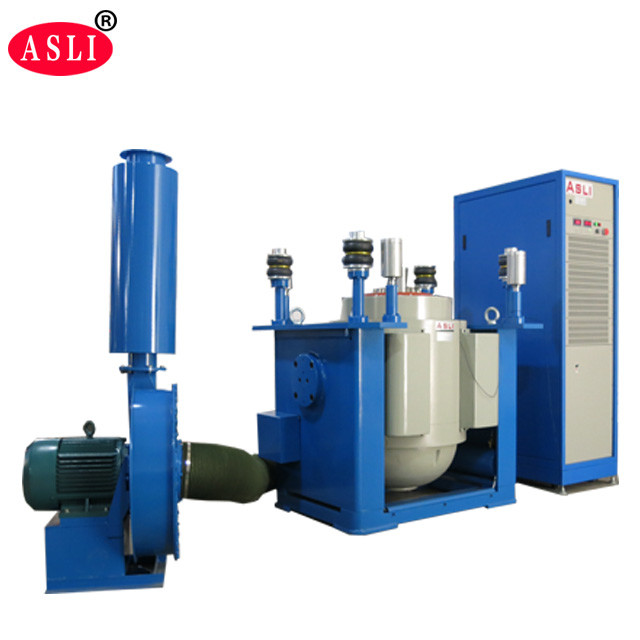

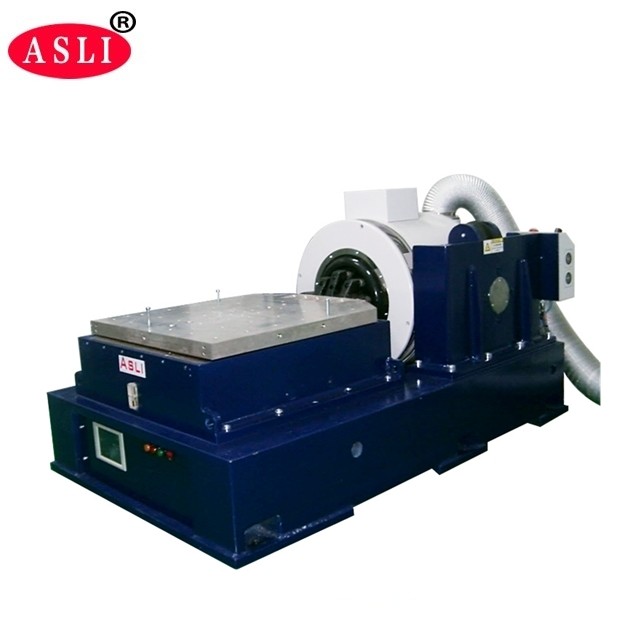

10000N 3000Hz Mekanik Şok Makinesi, otomotiv parçaları testi ve genel kalite doğrulama için tasarlanmış profesyonel sınıf bir titreşim masasıdır. Yüksek frekanslı bir titreşim çalkalayıcı platformu üzerine inşa edilmiş olup, zorlu laboratuvar ortamları için hassas, tekrarlanabilir sonuçlar sunar.
Yüksek Frekanslı Titreşim Çalkalayıcı, çift manyetik devre yapısı, kendi kendine oluşan iskelet eylem halkaları, hava destekli, doğrusal kılavuzlu makaralı rulmanlar ve mafsal izolasyonu gibi gelişmiş modern teknolojileri benimser. X, Y ve Z üç eksenli sinüs titreşim testleri, geniş bant rastgele titreşim testleri ve klasik (yarı-sinüs) darbe ve şok tepki spektrumu testleri gerçekleştirir.
Ulusal savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli ev aletleri ve ev aletleri endüstrilerinde yaygın olarak kullanılmaktadır.
- Çift manyetik devre yapısı, yüksek manyetik alan yoğunluğu sağlar ve akı kaçağını azaltır; özel bir manyetik giderme yapısı, akı kaçağını 1 mT'nin altına düşürür.
- U tipi yaylar, makaralar ve doğrusal rulmanlar, sapma yüklerine karşı güçlü direnç sağlar.
- Titreşim izolasyonu için hava yayları kullanılır, bu da sistemin ağır yükler altında bile özel bir temel olmadan kararlı çalışmasını sağlar.
- Koruma cihazları aşırı ısınma, aşırı yük, aşırı akım, aşırı voltaj ve aşırı yer değiştirme koşullarını kapsar. Elektrik şebekesi koruması aşırı voltaj, düşük voltaj ve faz kaybı korumasını içerir. Sürücü güç koruması akım sınırlama, yumuşak başlatma, aşırı sıcaklık, kısa devre ve modül arızası korumasını içerir.
- Sinüs, rastgele ve darbe çevresel testlerini destekler.
- Voltaj dalgalanmasına karşı düşük hassasiyet — ±%10 dahilindedir.
- Düşük topraklama direnci gereksinimi — ≤4Ω kabul edilebilir.
- Yüksek güvenilirlik, özellikle uzun süreli çalışma için uygundur.
- Nominal Kuvvet: sinüs kuvveti 10000N; rastgele kuvvet 10000N; şok kuvveti 20000N
- Frekans Aralığı: 3Hz - 3000Hz — sabit frekans, ileri geri tarama, sinüs, rastgele, şok
- Tarama Modu: doğrusal, logaritmik, ileri geri tarama, sabit frekans
- Tarama Sayısı: 1 - 32767
- Tarama Süresi: sabit frekans / tek 1–3600 dakika; tarama eğrileri görüntülenebilir
- Maks. İvme: 1000 m/s² (yüksüz)
- Maks. Hız: 1.8 m/s
- Maks. Yer Değiştirme: 51 mm p-p (yüksüz), çift tepe
- Darbe Yer Değiştirme: 51 mm
- Hareketli Bobin Ağırlığı: 14 kg
- Titreşim Dalgası: sinüs, rastgele, şok
- Hareketli Bobin Çapı: Φ240 mm
- Titreşim Sistemi Boyutları: G1060 × Y750 × D845 mm
- Titreşim Sistemi Ağırlığı: 960 kg
- 600 mm × 600 mm dikey genişletici ve 600 mm × 600 mm yatay kaydırma tablası içerir
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s²) | Nominal Hız (m/s) | Nominal Yer Değiştirme (p-p) mm | Maks. Yük (Kg) | Hareketli Bobin (Kg) | Hareketli Bobin Boyutları (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Titreşim Jeneratörü — 1 set
- Titreşim Kontrol Cihazı — 1 set
- İletişim Bağlantı Odası — 1 set
- DA-10 Güç Amplifikatörü — 1 set
- Uyarma Gücü — 1 adet
- Sürücü Yazılımı — 1 set
- Soğutma Sistemi — 1 set
- Endüstriyel Bilgisayar — 1 set
- Renkli Yazıcı — 1 set (isteğe bağlı)
- İvme Sensörü (çıkış hattı dahil) — 1 adet
- Titreşim Fikstürü — 1 set (isteğe bağlı, test örneğine göre)
Titreşim kontrol cihazı, şirketimizin en son tasarımı olup, uluslararası düzeyde gelişmiş dağıtılmış sistem mimarisini benimser. Çekirdeği, TI'dan en son TMS320 serisi 32-bit kayan noktalı yüksek hızlı işlemcidir. Test raporları otomatik olarak Word formatında oluşturulur. Test sırasında veya sonrasında rapor düzenlenebilir ve ardından otomatik veya manuel olarak oluşturulabilir.
- Daha yüksek aşamalı eksenel rezonans frekansına sahip iyi tasarlanmış dinamik halka iskeleti.
- Düşük manyetik akı kaçağına sahip çift manyetik devre tasarımı, kompakt ve rasyonel yapı.
- Düz ve ithal yönelimli kompozit gövde sertliğine sahip rocker kol makaralı rulmanlar, güçlü eksantrik yük kapasitesi sağlar.
- Hormon kullanımı için özel mafsal izolasyon temeli, kullanışlı mobil kurulum.
- Gelişmiş teknolojiye sahip hareketli sistem, dinamik halkanın yüksek güvenilirliğini sağlar.
- Yeni kanal tasarımı soğutma etkisini artırır.
- Rulman küçük balonunun statik ve dinamik sertliği, titreşim tablası taşıma kapasitesini artırır ve düşük frekans performansını iyileştirir.
Product Highlights
Laboratuvar testleri için 10000N 3000Hz mekanik şok makinesi. 240 mm armatür, 270 kg yük, 100 g hızlanma, 51 mm yer değiştirme özelliklerine sahiptir. Çift manyetik devre, dayanıklılık ve verimlilik sağlar. Otomobil parçaları, havacılık ve elektronik için idealdir. Özel armatürler mevcuttur.
