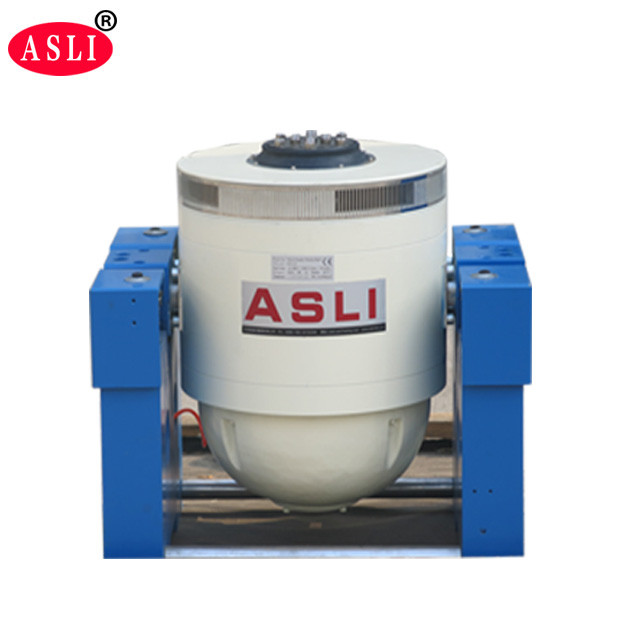

270kg Yükleme 1000kg.F Sinüs Titreşim Test Elektrodinamik Makinesi
Product Details
| sinüs kuvveti: | alaşım kasa | Hız: | AC 220V, AC 110V |
|---|---|---|---|
| Yer Değiştirme: | Hava ve agresif olmayan gazlar | Sıklık: | Beyaz toz |
| yükleniyor: | 270 kilo | hızlanma: | 100G |
| armatür: | 240mm | ||
| Vurgulamak |
1000kg.f sinüs titreşim testi,270kg yükleme sinüs titreşim testi,1000kg.f elektrodinamik titreşim makinesi |
||
Product Description
270kg Yükleme 1000kg.F Sinus titreşim Test Elektrodinamik Makinesi, magnezyum alaşım tablosuna sahip yüksek frekanslı titreşim test sistemidir.Çok çeşitli endüstriyel ve bilimsel uygulamalarda hassas titreşim simülasyonu için tasarlanmıştır..
Bu elektrodinamik titreşim santrali, çift manyetik devre yapısı, kendi kendine üretilen iskelet hareket daireleri, hava desteği,Roller bearings and linear guidance (rol rulmanları ve doğrusal rehberlik)X, Y ve Z üç eksenli sinüzoidal titreşim testlerini, geniş bant rastgele titreşim testlerini,ve klasik (yarım sinüs) nabız ve şok tepkisi spektrumu testleri.
Ulusal savunma, silah, havacılık, havacılık, iletişim, elektronik, elektrikli cihazlar ve ev aletleri endüstrilerinde yaygın olarak kullanılır.
- Rated Force:Sinüs kuvveti 10000N; rastgele kuvvet 10000N; çarpma kuvveti 20000N
- Frekans aralığı:3Hz'den 3000Hz'ye kadar sabit frekans, ileri geri süpürme, sinüs, rastgele ve şok modlarını destekler
- Sıfırlama Süresi Kipi:Doğrusal, logaritmik, ileri geri süpürme, sabit frekans
- Tarama- Sıklığı Zamanları:1 ila 32767
- Tarama Sıklığı Zamanı:Sabit frekans / tek 1 ′′ 3600 dakika; süpürme frekansı eğreleri görüntülenebilir
- Hızlandırma:1000 m/s2 (yüklenmemiş)
- Hız:1.8 m/s
- En fazla yer değiştirme:51 mm p-p (yük olmadan), çift zirve
- Etki Yer değiştirme:51 mm
- Hareketli Bobin Ağırlığı:14 kg
- titreşim dalgası:Sinüs, rastgele, şok
- Hareketli bobinin çapı:Φ240 mm
- Titreşim sistemi boyutları:W1060 × H750 × D845 mm
- Vibration System Ağırlığı:960 kg

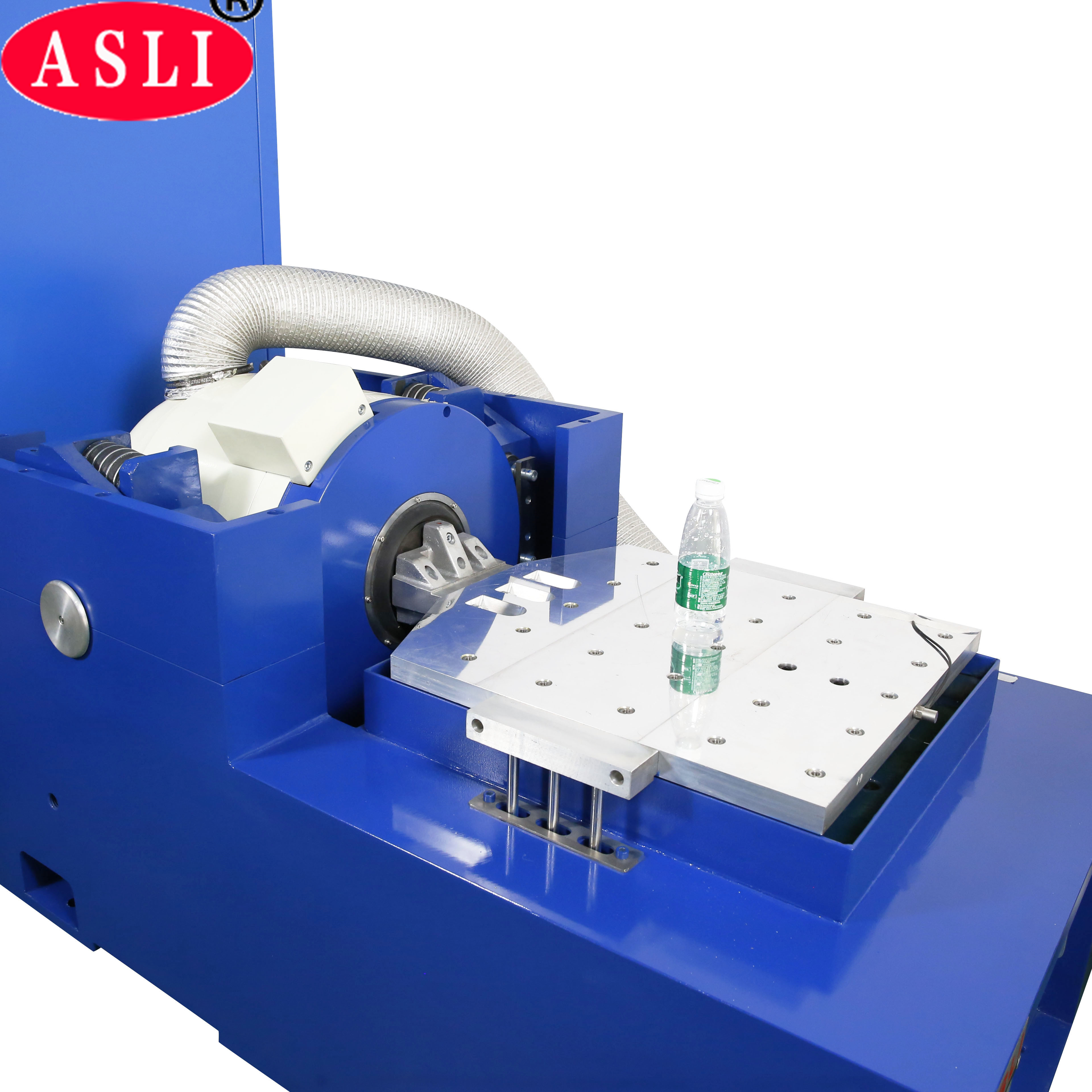

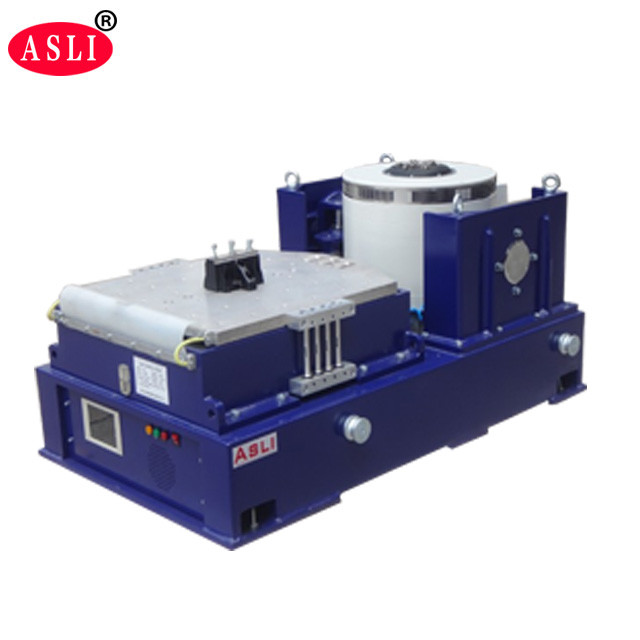

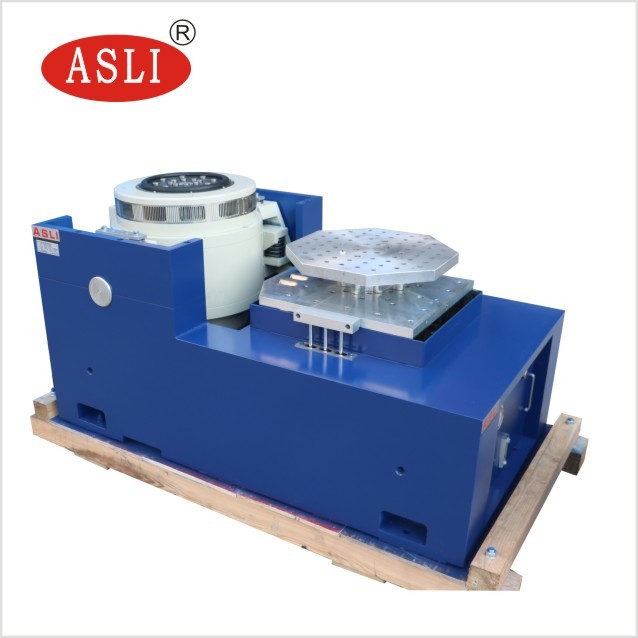

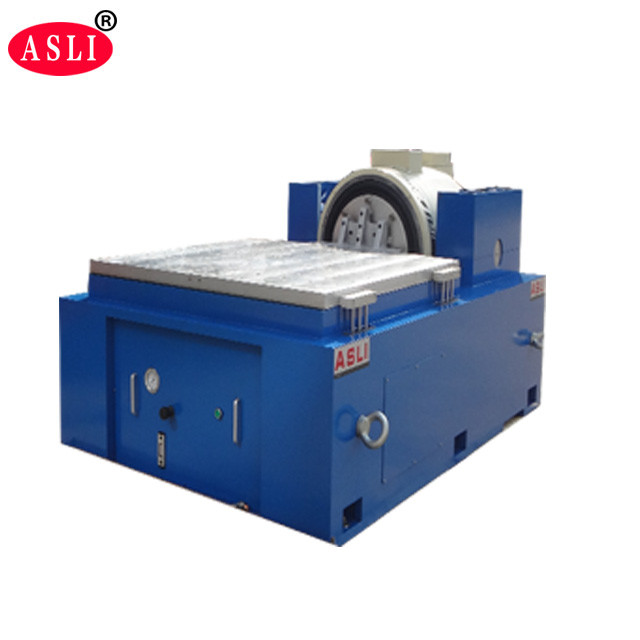

- İçeriyor Aksesuarlar:600 mm × 600 mm dikey genişletici ve 600 mm × 600 mm yatay kaydırma masası
| Model | Sine kuvveti (N) | Rated Random Force (N) | Frekans aralığı (Hz) | İsimlendirilmiş Hızlandırma (m/s2) | İsimlendirilmiş Hız (m/s) | İsimlendirilmiş yer değiştirme (p-p) mm | Maks. Yükleme (kg) | Hareketli bobin (kg) | Hareketli sarmalın boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Vurgulanan satır (ES-10) bu ürün listesi için belirtilen konfigürasyonu temsil eder.
- Titreşme Jeneratörü 1 set
- Titreme denetleyicisi 1 set
- İletişim Bağlantı Odası 1 set
- DA-10 Güç Güçlendirici 1 set
- Heyecan Gücü 1 pc
- Sürücü Yazılımı ¢ 1 set
- Soğutma Sistemi 1 set
- Endüstriyel Bilgisayar 1 set
- Renkli yazıcı 1 set (Farklı)
- Hızlandırma sensörü (çıkış hattı da dahil) 1 pc
- Titreme Aygıtı 1 set (Özgür, test numunesine göre)
Titreşim denetleyicisi, şirketimizin en son tasarımıdır ve uluslararası düzeyde gelişmiş bir dağıtılmış sistem mimarisini benimsiyor.Çekirdek TI'den en son TMS320 serisi 32 bit hareketli nokta yüksek hızlı işlemci.Test raporları Word formatında otomatik olarak oluşturulur. Test sırasında veya sonrasında rapor düzenlenebilir ve daha sonra otomatik veya manuel olarak oluşturulabilir.
- Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
- İki manyetik devre tasarımı, düşük manyetik akış sızıntısı, kompakt ve rasyonel yapı.
- Rocker rod roller bearings with straight and import-oriented composite body stiffness orientation, providing excellent eccentric load capacity. Doğrudan ve ithal odaklı kompozit vücut sertliği yönlendirmesi ile rocker rod roller bearings, mükemmel eksantrik yük kapasitesi sağlar.
- Trunnion, hormon kullanımı için özel bir izolasyon temeli, uygun bir mobil kurulum sunuyor.
- Hareketli sistemdeki gelişmiş teknoloji, dinamik çemberin yüksek güvenilirliğini sağlar.
- Yeni kanal tasarımı soğutma etkisini artırıyor.
- Küçük balon etkisiyle yatakın statik sertliği ve dinamik sertliği, titreşim masasının taşıma kapasitesini artırır ve düşük frekanslı performansı iyileştirir.
