1.8m / S Titreşim Test Cihazı, Lab için 1000kg.F Mekanik Çalkalayıcı
Product Details
| sinüs kuvveti: | alaşım kasa | Hız: | AC 220V, AC 110V |
|---|---|---|---|
| Yer Değiştirme: | Hava ve agresif olmayan gazlar | Sıklık: | Beyaz toz |
| yükleniyor: | 270 kilo | hızlanma: | 100G |
| armatür: | 240mm | ||
| Vurgulamak |
1,8 m/s titreşim test makinesi,1000kg.F mekanik silkinci |
||
Product Description

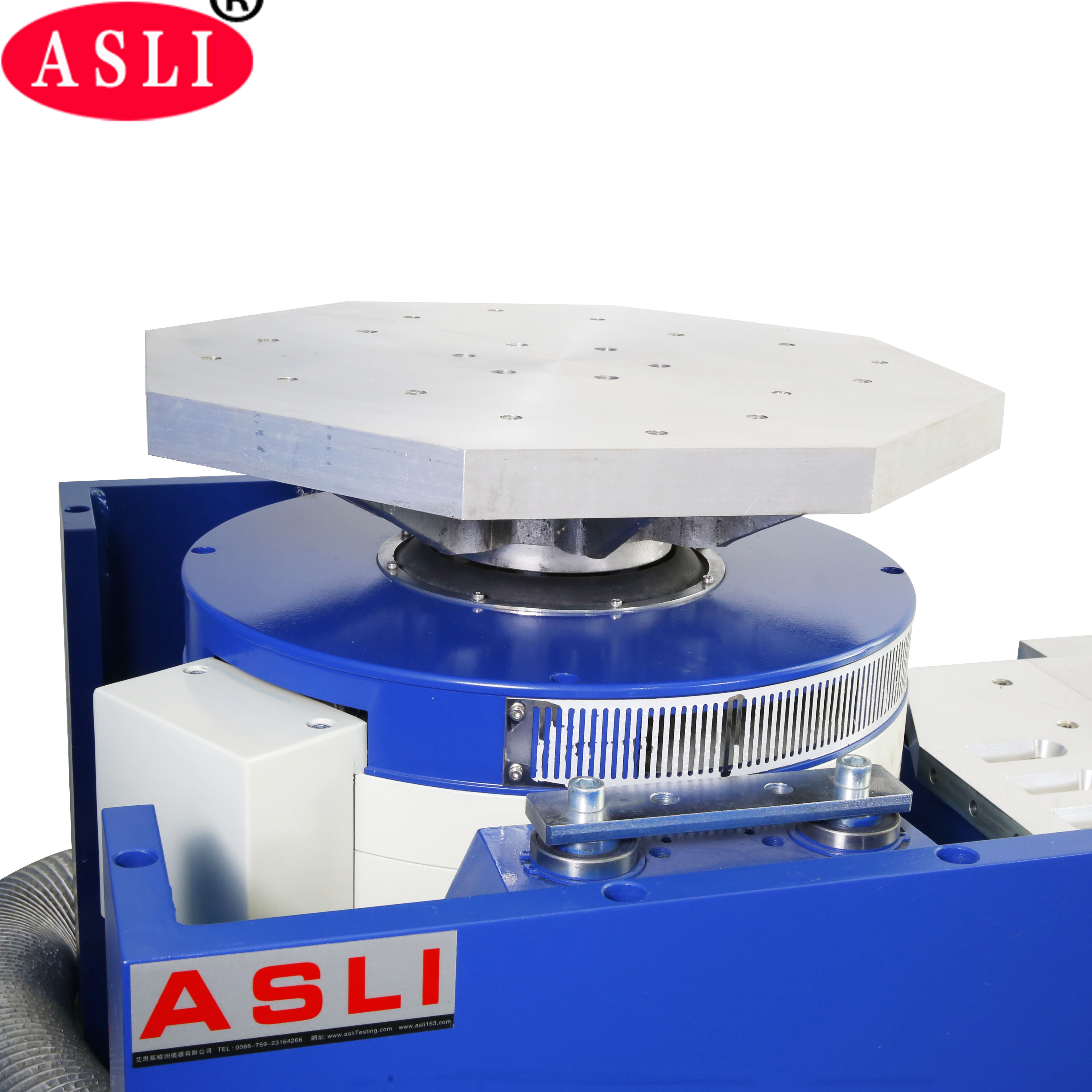

Mekanik Shaker Yüksek Frekanslı titreşim testi, hassas sinüzoidal, geniş bant rastgele ve şok testi için tasarlanmış üç eksenli (XYZ) titreşim test makinesi.Kendi kendine üretilen iskelet eylem çemberleri ile çift manyetik devre yapısı üzerine inşa edilmiş, hava desteği, rulo rulmanları ve doğrusal rehberlik ve trunnion izolasyonu, zorlu laboratuvar ve endüstriyel ortamlarda güvenilir performans sağlar.
Bu yüksek frekanslı titreşim salkımları ulusal savunma, silah, havacılık, havacılık, iletişim, elektronik, elektrikli cihazlar ve ev aletleri endüstrilerinde yaygın olarak kullanılmaktadır.,Y ve Z üç eksenli sinüzoidal titreşim testleri, geniş bant rastgele titreşim testleri, klasik yarı sinüs impuls testleri ve şok tepkisi spektrum testleri.
- Adlı kuvvet: sinüs kuvveti 10000N; rastgele kuvvet 10000N; darbe kuvveti 20000N
- Frekans aralığı: 3Hz'den 3000Hz'e kadar sabit frekans, ileri geri süpürme, sinüs, rastgele ve şok modları
- Tarama Frekansı Modu: doğrusal, logaritmik, ileri geri tarama, sabit frekans
- Sıfırlama Frekansı Zamanları: 1 ila 32767
- Sıfırlama frekansı zamanı: sabit frekans / tek 1 ′′ 3600 dakika; süpürme frekansı eğreleri görüntülenebilir
- En fazla hızlanma: 1000 m/s2 (yük olmadan)
- Hız: 1,8 m/s.
- En fazla yer değiştirme: 51 mm p-p (yük olmadan), çift zirve
- Çarpışma yer değiştirme: 51 mm
- Hareketli sargı ağırlığı: 14 kg
- Titreme Dalgası: sinüs, rastgele, şok
- Hareketli sarmalın çapı: Φ240 mm
- Titreşim sistemi boyutu: W1060 × H750 × D845 mm
- Titreme sistemi ağırlığı: 960 kg

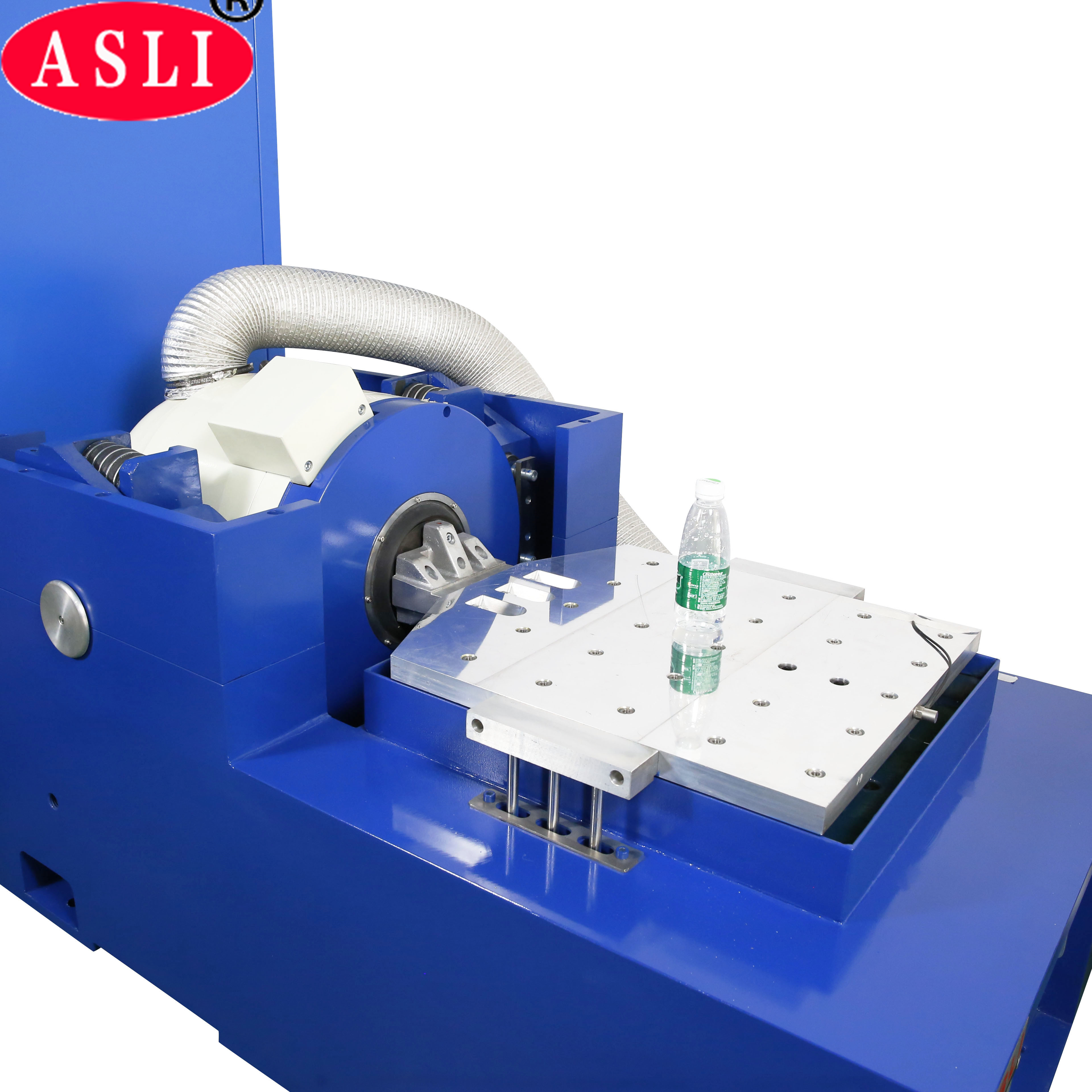

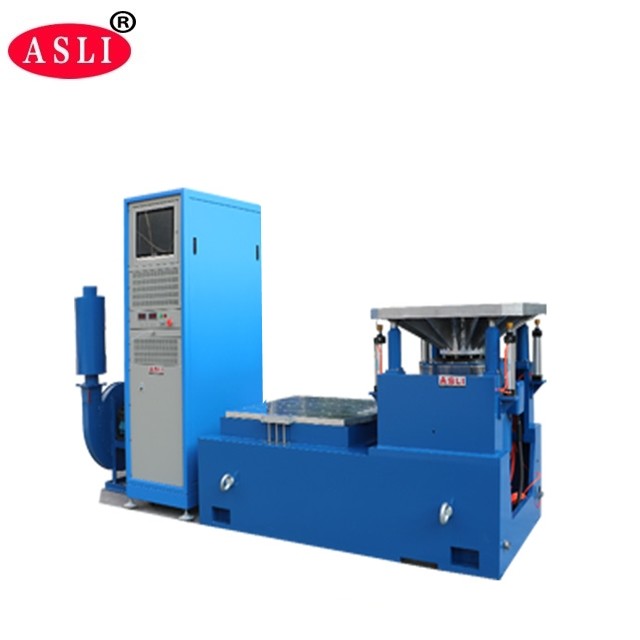

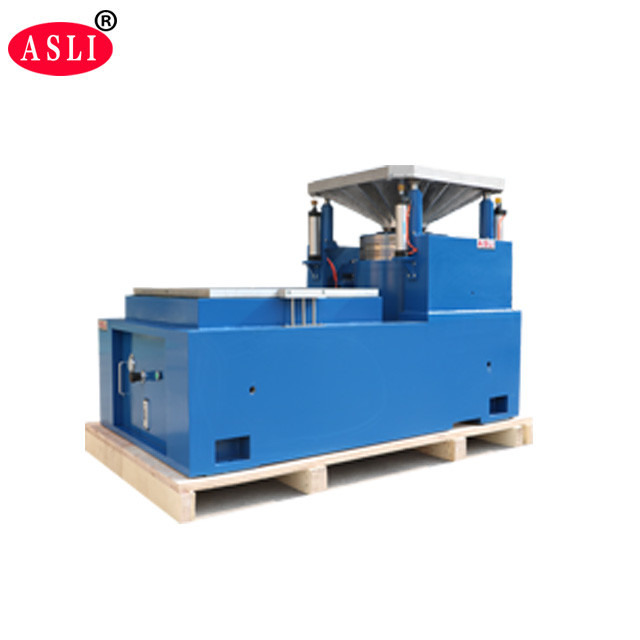

- 600 mm × 600 mm dikey genişletici ve 600 mm × 600 mm yatay kaydırma masası içerir
| Model | Sine kuvveti (N) | Rated Random Force (N) | Frekans aralığı (Hz) | İsimlendirilmiş Hızlandırma (m/s2) | İsimlendirilmiş Hız (m/s) | İsimlendirilmiş yer değiştirme (p-p) mm | Maks. Yükleme (Kg) | Hareketli sarmal (Kg) | Hareketli sarmalın boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
ES-10 modeli (vurgulanan) bu ürün listesinde açıklanan konfigürasyona karşılık gelir.

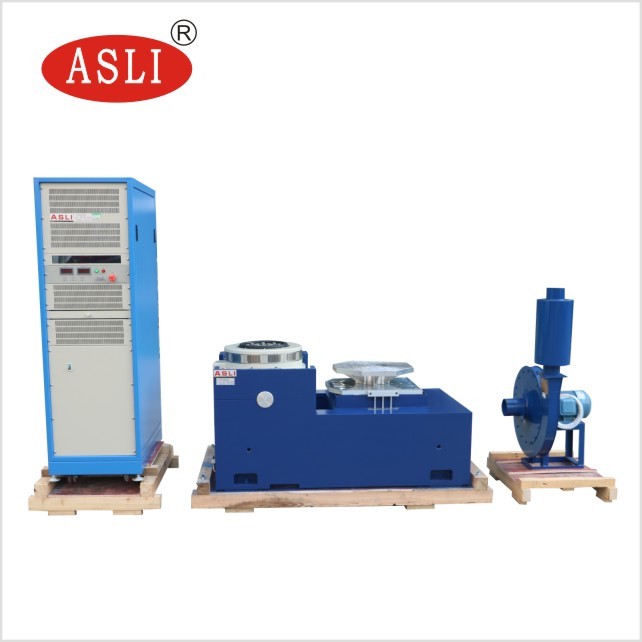

- Titreşme Jeneratörü 1 set
- Titreme denetleyicisi 1 set
- İletişim Bağlantı Odası 1 set
- DA-10 Güç Güçlendirici 1 set
- Heyecan Gücü 1 pc
- Sürücü Yazılımı ¢ 1 set
- Soğutma Sistemi 1 set
- Endüstriyel Bilgisayar 1 set
- Renkli yazıcı 1 set (ihtiyaçlıdır)
- Hızlandırma sensörü (çıkış hattı da dahil) 1 pc
- Titreme Aygıtı 1 set (test numunesine göre isteğe bağlı)
Titreşim denetleyicisi, uluslararası gelişmiş dağıtılmış sistem mimarisini benimseyen şirketimizin en son tasarımıdır.Çekirdek TI'den en son TMS320 serisi 32 bit hareketli nokta yüksek hızlı işlemci.Test raporları Word formatında otomatik olarak oluşturulur. Test sırasında veya sonrasında rapor düzenlenebilir ve daha sonra otomatik veya manuel olarak oluşturulabilir.
- İyi tasarlanmış dinamik daire iskeleti, daha yüksek aşamalı aksyal rezonans frekansı ile.
- İki manyetik devre tasarımı, düşük manyetik akış sızıntısı, kompakt ve rasyonel yapı.
- Düz ve ithalat odaklı kompozit vücut sertliği yönelimine sahip, güçlü eksantrik yük kapasitesi sağlayan kaygan çubuk rulo rulmanları.
- Trunnion, hormon kullanımı için özel bir izolasyon temeli, uygun bir mobil kurulum sunuyor.
- Gelişmiş teknoloji hareket-aran sistem dinamik daire yüksek güvenilirliği sağlar.
- Yeni kanal tasarımı soğutma etkisini artırıyor.
- Taşıma küçük balonun statik sertliği ve dinamik sertliği titreşim masasının taşıma kapasitesini arttırır ve düşük frekanslı performansı geliştirir.
Product Highlights
ES-10 mekanik çalkalayıcı, 10000 N sinüs kuvveti, 3-3000 Hz, 1,8 m/s, 270 kg yük, XYZ ekseni sinüs/rastgele/şok testi sunar. Çift manyetik devre, havalı süspansiyon ve muylu izolasyonu dayanıklılık ve hassasiyet sağlar. Savunma, havacılık ve elektronik için idealdir. Özel armatürler mevcuttur.
