6KN Elektrodinamik Titreşim Test Cihazı ISTA Standardı
Product Details
| sinüs kuvveti: | 6000N | Hız: | 1.6m/s |
|---|---|---|---|
| Yerinden etme: | 25 mm | Sıklık: | 3 ~ 3500Hz |
| yükleme: | 180kg | Hızlanma: | 100g |
| armatür: | 230mm | ||
| Vurgulamak |
ISTA titreşim test makinesi,6KN titreşim test makinesi,ISTA elektrodinamik titreşim makinesi |
||
Product Description

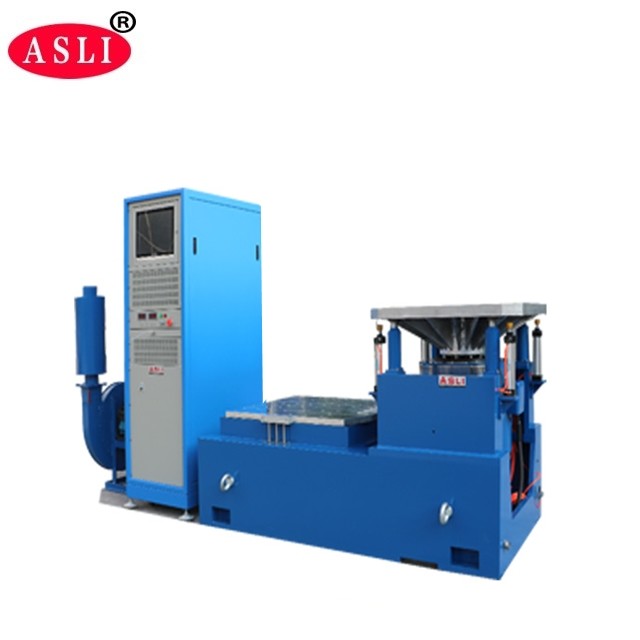

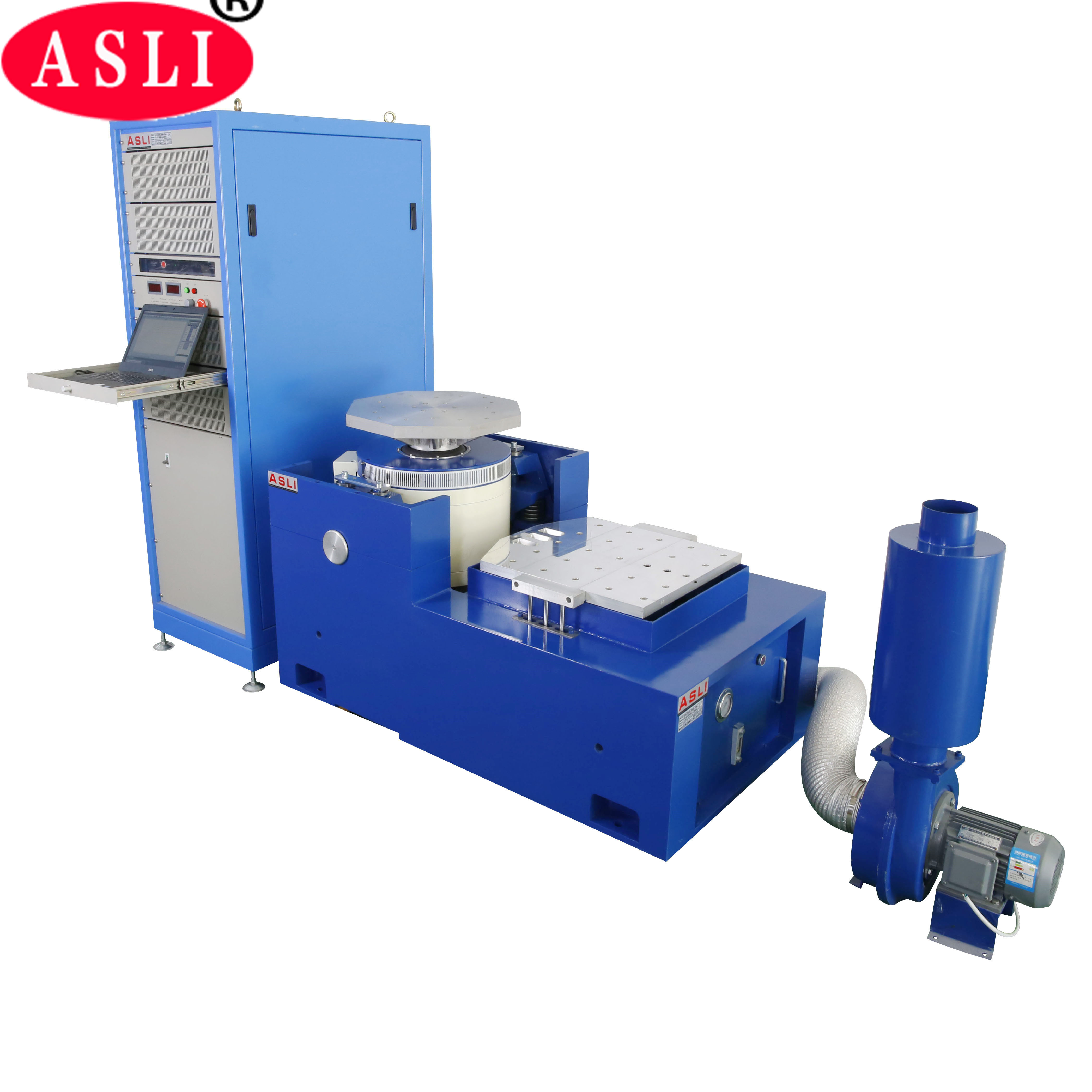

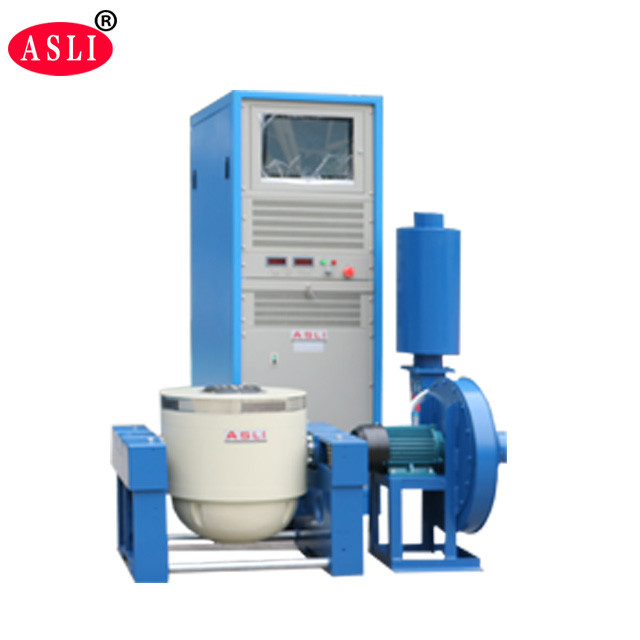

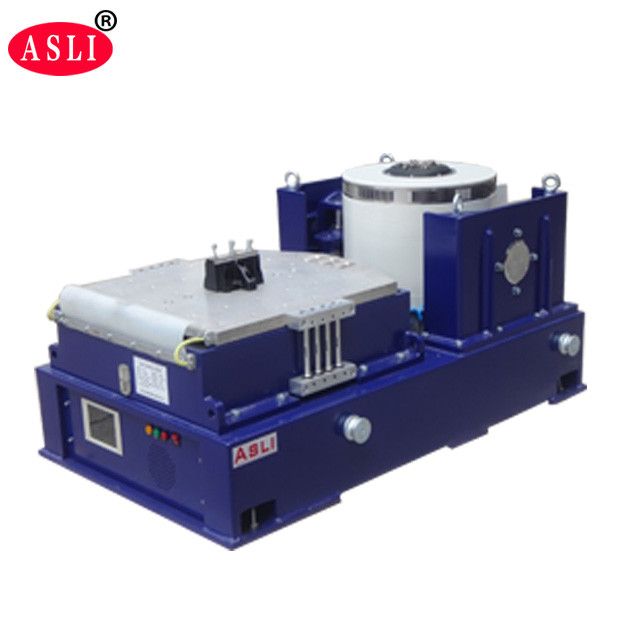

Enerji tasarruflu elektrodinamik titreştirici, ISTA standartlarını karşılamak için tasarlanmıştır.
Bu yüksek frekanslı titreşim salkım makinesi, çift manyetik devre yapısı, kendi kendine üretilen iskelet hareket daireleri, hava desteği,doğrusal yönlendirme ile rulo rulmanlarıX, Y ve Z üç eksenli sinüzoidal titreşim testlerini ve geniş bant rastgele titreşim testlerini tamamlayabilir.Klasik (yarım sinüs) nabız ve şok tepkisi spektrum testleri ile birlikteUlusal savunma, silah, havacılık, havacılık, iletişim, elektronik, elektrikli cihazlar ve ev aletleri endüstrilerinde yaygın olarak kullanılmaktadır.
- Rated Force:Sinüs kuvveti 6000N; rastgele kuvvet 6000N; darbe kuvveti 12000N
- Frekans aralığı:5Hz'den 3500Hz'ye kadar sabit frekans, ileri geri süpürme, sinüs, rastgele, şok
- Sıfırlama Süresi Kipi:Doğrusal, logaritmik, ileri geri süpürme, sabit frekans
- Tarama- Sıklığı Zamanları:1 ila 32767
- Tarama Sıklığı Zamanı:Sabit frekans / tek 1 ′′ 3600 dakika; süpürme frekansı eğreleri görüntülenebilir
- Hızlandırma:1000 m/s2 (yüklenmemiş)
- Maks. Yükleme:180 kg
- En fazla yer değiştirme:25 mm p-p (yük olmadan), çift zirve
- Etki Yer değiştirme:25 mm
- Hareketli Bobin Ağırlığı:6.5 kg
- titreşim yönleri:Dikey
- titreşim dalgası:Sinüs, rastgele, şok
- Hareketli bobinin çapı:Φ230 mm
- Titreşim sistemi boyutları (mm):W850 × H750 × D550 mm
- Vibration System Ağırlığı:590 kg

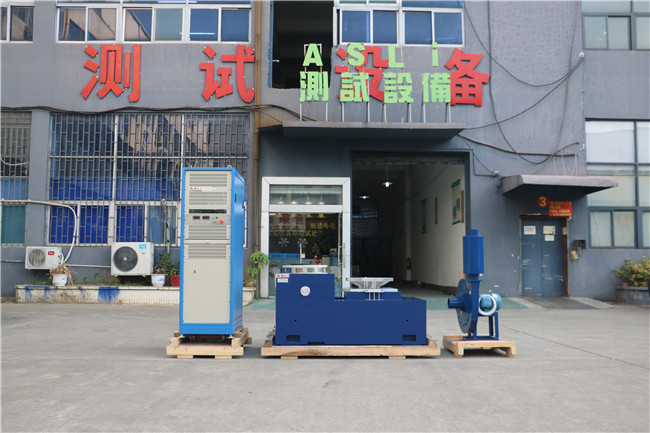

- Titreşme Jeneratörü 1 set
- Titreme denetleyicisi 1 set
- İletişim Bağlantı Odası 1 set
- DA-6 Güç Güçlendirici 1 set
- Heyecan Gücü 1 pc
- Sürücü Yazılımı ¢ 1 set
- Soğutma Sistemi 1 set
- Endüstriyel Bilgisayar 1 set
| Model | Sine kuvveti (N) | Rated Random Force (N) | Frekans aralığı (Hz) | İsimlendirilmiş Hızlandırma (m/s2) | İsimlendirilmiş Hız (m/s) | İsimlendirilmiş yer değiştirme (p-p) mm | Maks. Yükleme (kg) | Hareketli bobin (kg) | Hareketli sarmalın boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Model ES-6, bu ürün listesi için özellikli konfigürasyondur. Daha yüksek güç ve yük gereksinimleri için diğer modeller mevcuttur.
- Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
- İki manyetik devre tasarımı, düşük manyetik akış sızıntısı, kompakt ve rasyonel yapı.
- Düz ve ithalat odaklı kompozit vücut sertliği yönelimine sahip, güçlü eksantrik yük kapasitesi sağlayan kaygan çubuk rulo rulmanları.
- Trunnion izolasyon temeli titreşim kullanımına adanmış, uygun mobil montajla.
- Hareketli sistemdeki gelişmiş teknoloji, dinamik çemberin yüksek güvenilirliğini sağlar.
- Yeni kanal tasarımı soğutma etkisini artırıyor.
- Küçük balon etkisiyle yatakın statik sertliği ve dinamik sertliği, titreşim masasının taşıma kapasitesini artırır ve düşük frekanslı performansı iyileştirir.
