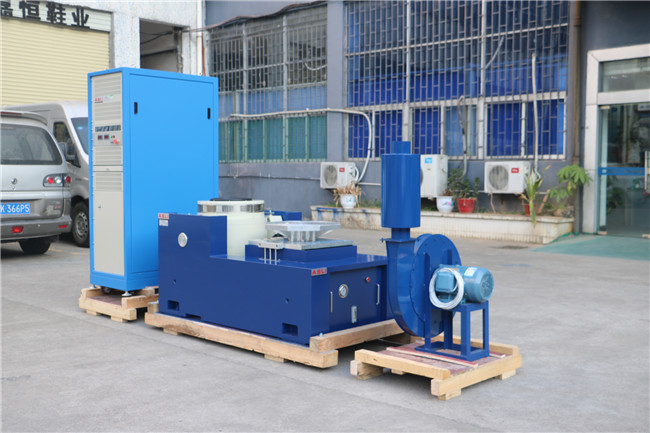

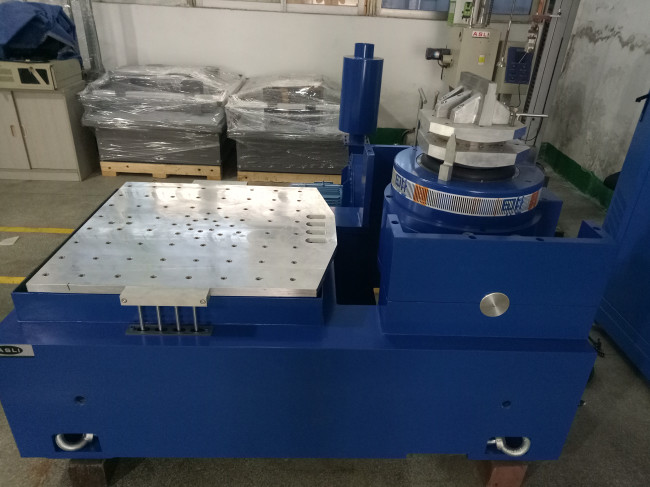

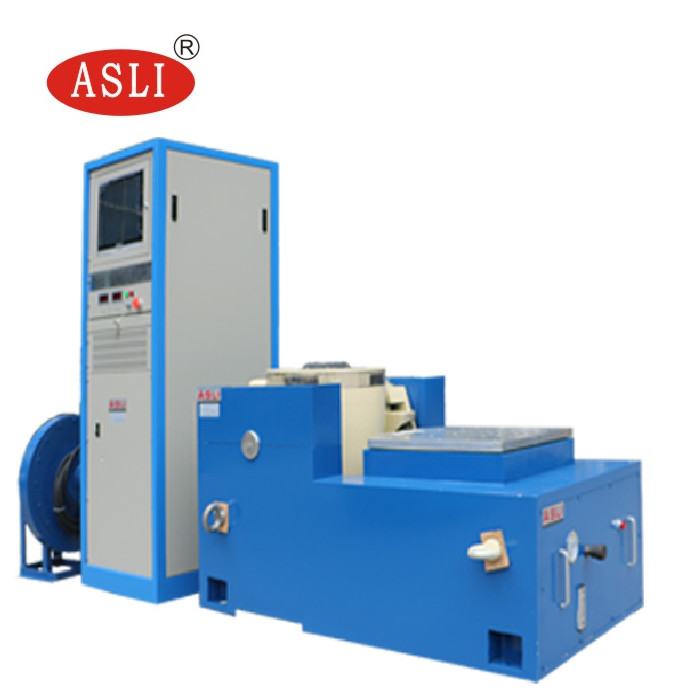

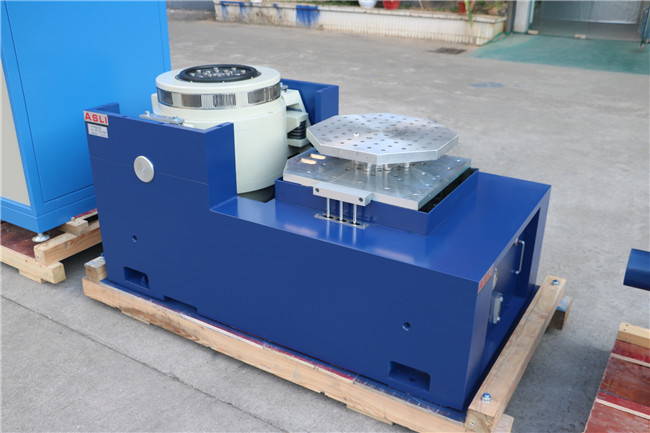

6000N Kayma Tablası Titreşim Testi, 1000m / S2 Elektrodinamik Çalkalayıcı
Product Details
| sinüs kuvveti: | 6000N | Hız: | 1.6m/s |
|---|---|---|---|
| Yerinden etme: | 25 mm | Sıklık: | 3 ~ 3500Hz |
| yükleme: | 180kg | Hızlanma: | 100g |
| armatür: | 230mm | ||
| Vurgulamak |
6000N kayma tablası titreşim testi,1000m / s2 kayma tablası titreşim testi,1000m / s2 elektrodinamik çalkalayıcı |
||
Product Description
6000N kayma masası titreşim test sistemi, hassas dikey titreşim testleri için tasarlanmış yüksek frekanslı bir elektrodinamik salkımdır.Çift manyetik devre yapısı da dahil olmak üzere gelişmiş mühendisliği entegre ediyor., kendiliğinden üretilen iskelet eylem daireleri, havada destek, doğrusal yönlendirme ile rulo rulmanları ve trunnion izolasyonu sinüzoidal, rastgele,ve şok titreşim test modları.
Bu sistem, X, Y ve Z üç eksenli sinüzoidal titreşim testinin yanı sıra geniş bant rastgele titreşim testini destekler.Aynı zamanda klasik yarı sinüs nabzı ve şok tepki spektrumu (SRS) testi yapabilirUlusal savunma, silah, havacılık, havacılık, iletişim, elektronik, elektrikli cihazlar ve ev aletleri endüstrilerinde yaygın olarak kullanılır.
- Rated Force:Sinüs kuvveti 6000N; rastgele kuvvet 6000N; çarpma kuvveti 12000N
- Frekans aralığı:5Hz'den 3500Hz'ye kadar sabit frekans, ileri geri süpürme, sinüs, rastgele ve şok modlarını destekler
- Sıfırlama Süresi Kipi:Doğrusal, logaritmik, ileri geri süpürme, sabit frekans
- Tarama- Sıklığı Zamanları:1 ila 32767
- Tarama Sıklığı Zamanı:Sabit frekans / tek 1 ¢ 3600 dakika; süpürme frekansı eğreleri görüntülenebilir
- Hızlandırma:1000 m/s2 (yüklenmemiş)
- Maks. Yükleme:180 kg
- En fazla yer değiştirme:25 mm p-p (yük olmadan), çift zirve
- Etki Yer değiştirme:25 mm
- Hareketli Bobin Ağırlığı:6.5 kg
- titreşim yönleri:Dikey
- titreşim dalgası:Sinüs, rastgele, şok
- Hareketli sarmalın çapı:Φ230 mm
- Titreşim sistemi boyutları (mm):W850 × H750 × D550 mm
- Vibration System Ağırlığı:590 kg
- Titreşme Jeneratörü 1 set
- Titreme denetleyicisi 1 set
- İletişim Bağlantı Odası 1 set
- DA-6 Güç Güçlendirici 1 set
- Heyecan Gücü 1 pc
- Sürücü Yazılımı ¢ 1 set
- Soğutma Sistemi 1 set
- Endüstriyel Bilgisayar 1 set
| Model | Sine kuvveti (N) | Rated Random Force (N) | Frekans aralığı (Hz) | İsimlendirilmiş Hızlandırma (m/s2) | İsimlendirilmiş Hız (m/s) | İsimlendirilmiş yer değiştirme (p-p) mm | Maks. Yükleme (kg) | Hareketli bobin (kg) | Hareketli sarmalın boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Not: ES-6 modeli, bu ürün listesinde yer alan özellikli konfigürasyondur. Daha yüksek güç gereksinimleri için diğer modeller mevcuttur.
- Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
- İki manyetik devre tasarımı, düşük manyetik akış sızdırmasını, kompakt yapıyı ve rasyonel düzeni sağlar.
- Yükseltilmiş eksantrik yük kapasitesi için düz ve ithalat odaklı kompozit vücut sertliği yönelimi olan kaygan çubuk rulo rulmanları.
- Trunnion izolasyon temeli, titreşim izolasyonu için tasarlanmıştır, uygun mobil montajla.
- Hareketli sistemdeki gelişmiş teknoloji, dinamik çemberin yüksek güvenilirliğini sağlar.
- Yeni kanal tasarımı soğutma etkisini artırıyor.
- Yerleşkinin statik sertliği ve dinamik sertliği balonlamaları azaltır, titreşim masasının taşıma kapasitesini arttırır ve düşük frekanslı performansı geliştirir.
