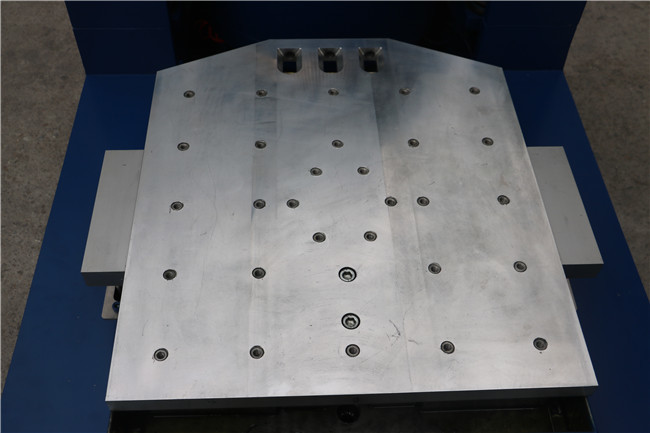

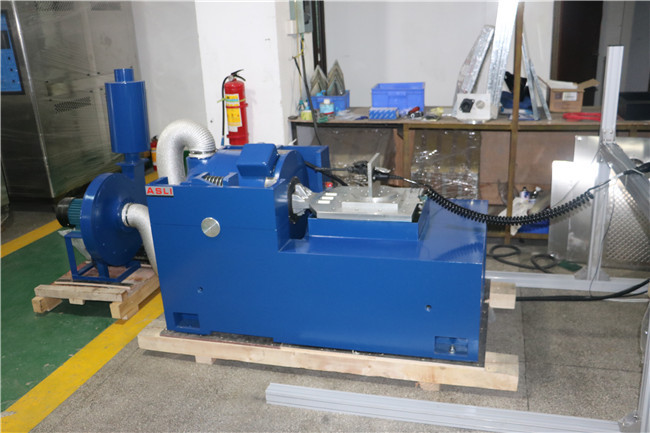

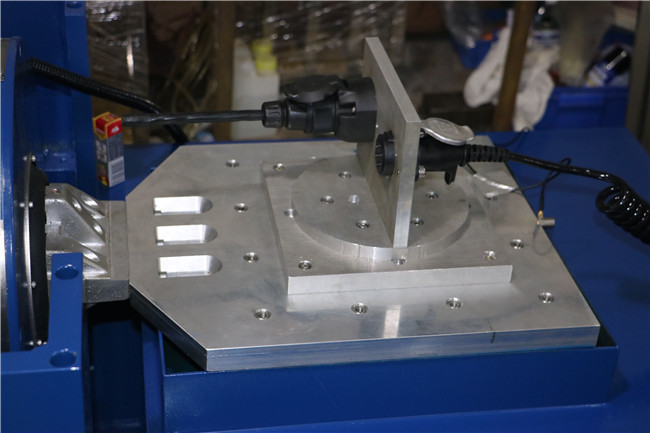

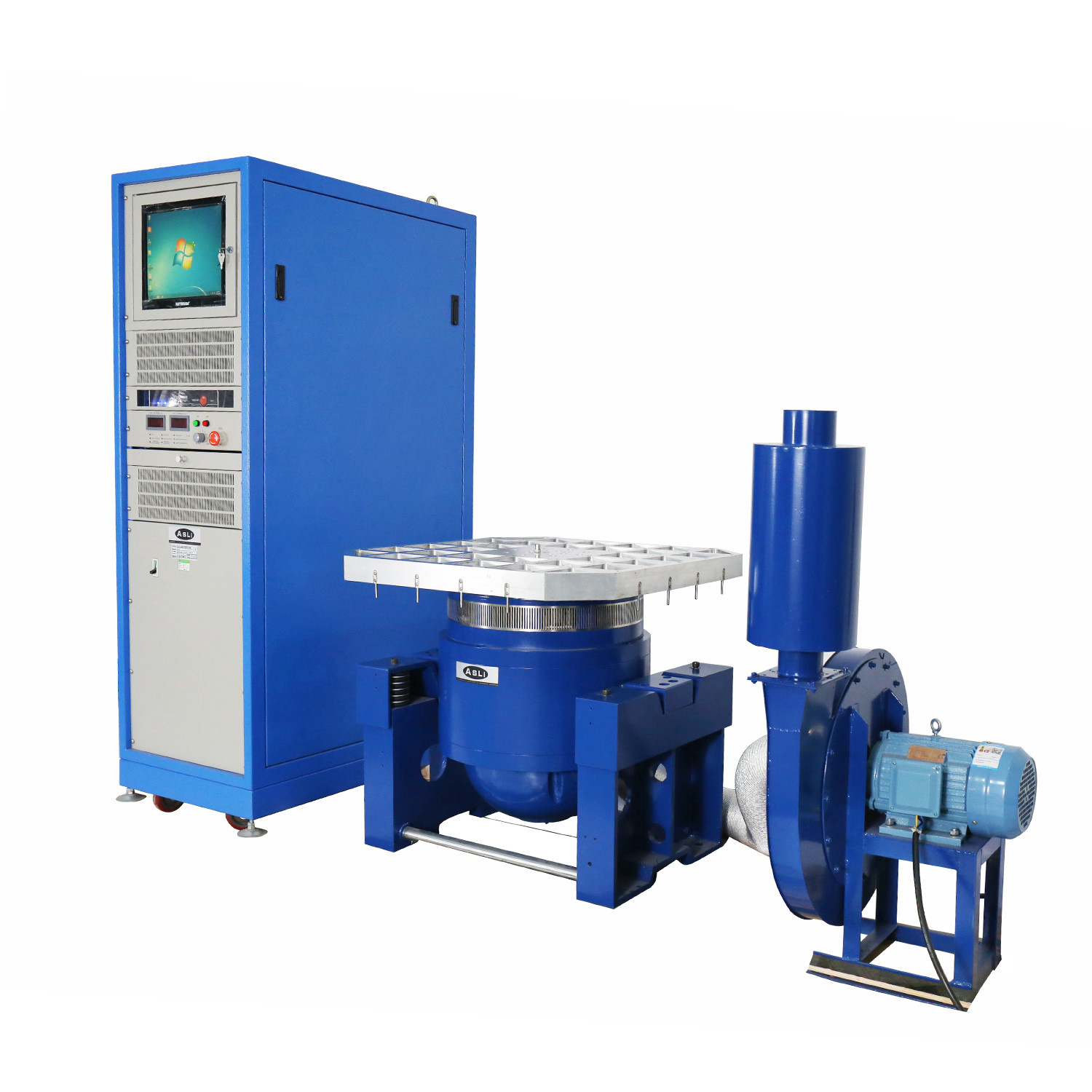

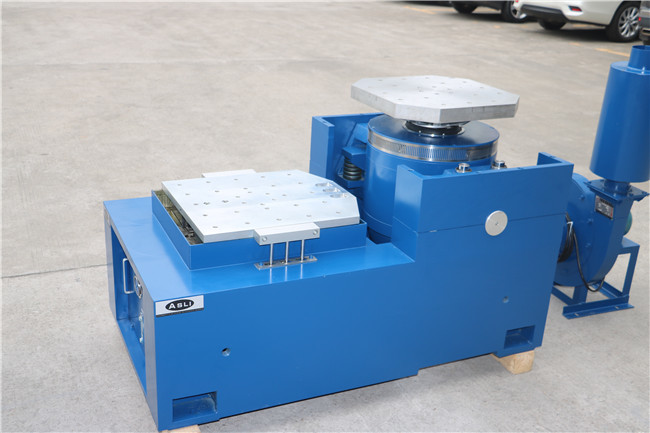

Titreşim Test Sistemi Laboratuvar Ekipmanları Kayma Tablosu ile Ambalaj Tasarımını İyileştiriyor
Dijital anahtarlama güç amplifikatörü
Sistem sinüzoidal darbe genişliği modülasyonuna sahip bir dijital güç amplifikatörü kullanır. Çalışma prensibi şu şekildedir: IGBT FET'in yüksek frekanslı anahtarlama özelliğini kullanarak, kontrol cihazının düşük voltajlı sinyal girişi dijital devre tarafından güçlendirilir ve orijinal sinyale geri yüklenir ve ardından elektrik titreşimini teşvik etmek için titreşimli tablanın hareketli bobinine çıkış yapılır. Tayvan hareketi.
Akıllı yüksek gerilim güç amplifikatörünün ana bileşenleri şunlardır: ön kontrol, güç amplifikatörü modülü, koruma devresi, güç kaynağı parçası ve elektrik kabini. Sistem, iletim sırasında güç kaybını azaltan ve etkili ve makul empedans uyumu sağlayan yüksek voltaj ve küçük akım çıkış formunu benimser.
| Sinüzoidal itme | 300kgf |
| Rastgele itme | 300kgf rms |
| Darbe itme kuvveti | 600kgf |
| Frekans Aralığı | 5~2800 Hz |
| Sürekli yer değiştirme | 25,4 mm |
| Maksimum hız | 1,8 m/sn |
| Anahtarlama güç amplifikatörü | |
| Amplifikatör çıkışı | 3.5kVA |
| Sinyal-gürültü oranı | >65dB |
| Eğer kazanç | ≥80 |
| Toplam harmonik bozulma(nominal çıkışta) | DC (0,1Hz) ile 500Hz arasındayken %0,5'ten az; 500Hz - 5000Hz arasında %1,0'dan az |
| Güç amplifikatörüfrekans yanıtı | DC (0,1Hz) ila 4500Hz: ±3dB; |
| Aradaki Ortalama SüreArıza (MTBF) | >35.000 saat |

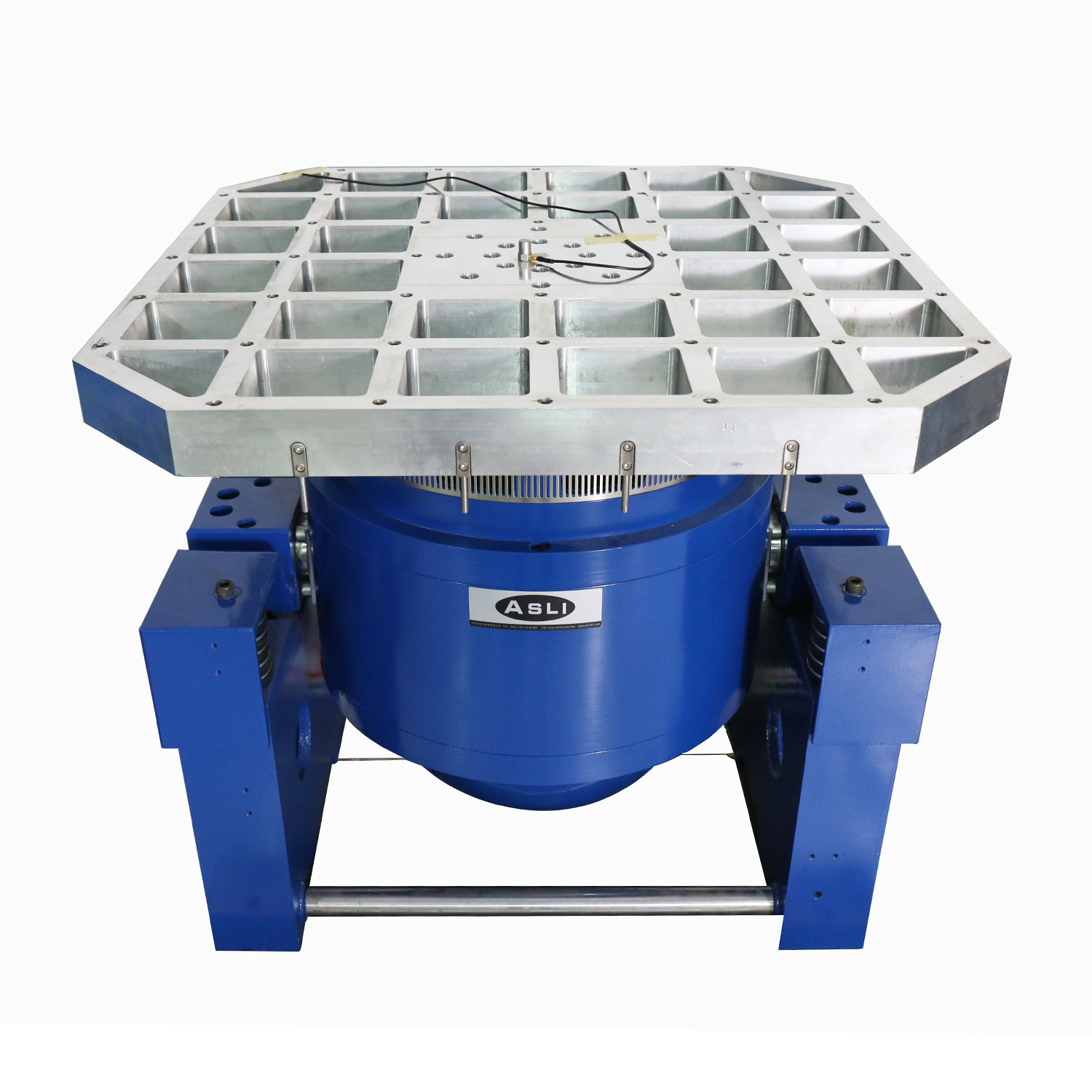

| Dikey genişleme tezgahı | |
| Tablo boyutu | 600mm×600mm |
| Üst limit çalışmasıderecelendirme frekansı | Sinüs 2200Hz, rastgele 3500Hz |
| Karşı ağırlık | 30kg |
| Tezgah malzemesi | Alüminyum alaşımı |
| Titreşim denetleyicisi | |
| işletim sistemi | W10 |
| Operasyon arayüzü | Çince ve İngilizce arayüz |
| Yazılım işlevi | Sinüs, rastgele, klasik şok, rezonans arama ve yerleşik |
