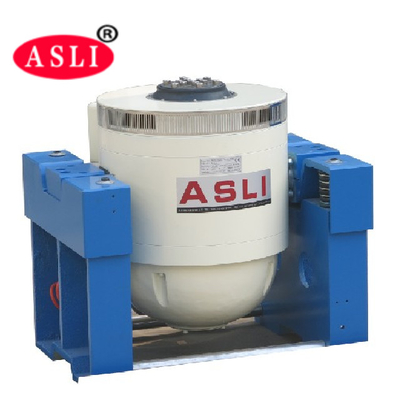

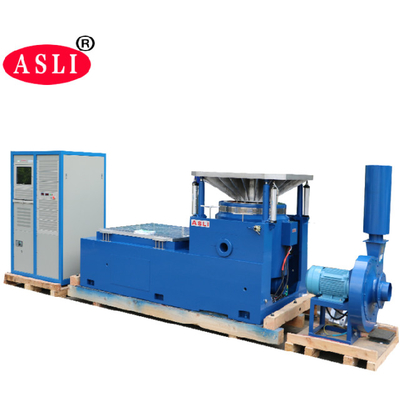

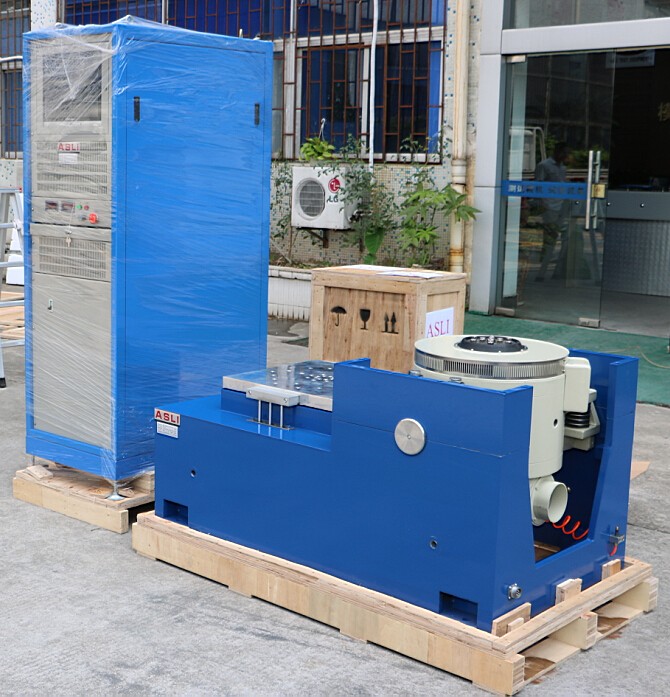

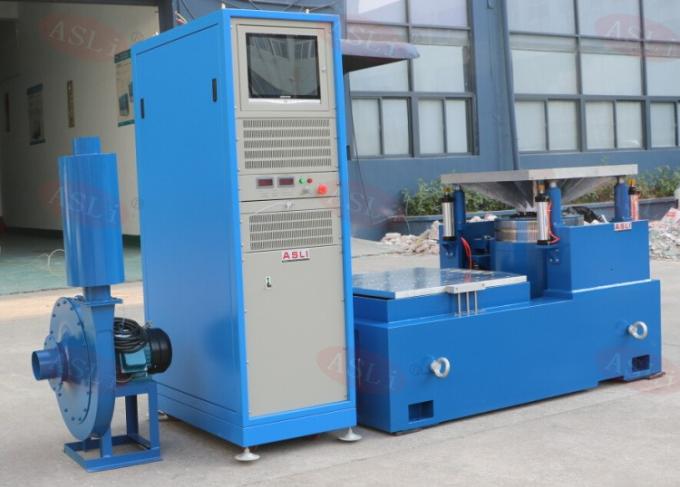

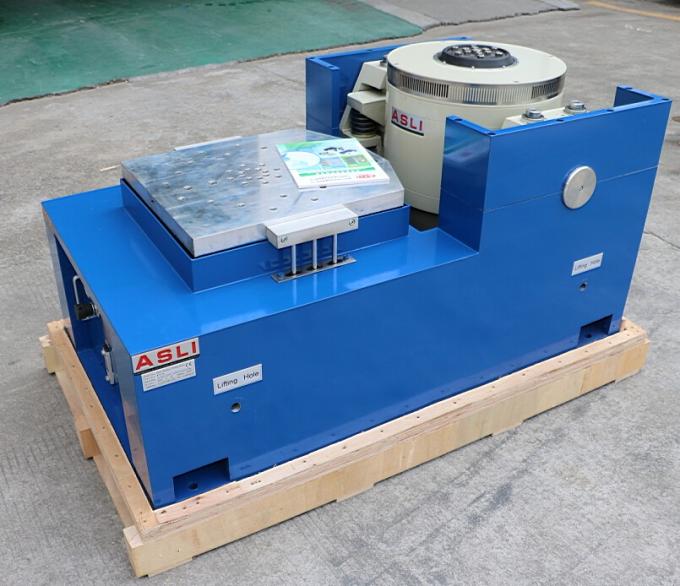

ISTA 1A, IEC ve GJB 150.25 Standartları Küçük Titreşim 3 Eksenli Titreşim Tablosu Yüksek Frekans
| Model |
Nominal Sinüs Kuvvet (N) |
Nominal Rastgele Kuvvet (N) |
Frekans Aralığı (Hz) |
Nominal İvme (m/s2) | Nominal Hız (m/s) |
Nominal yerdeğiştirme (p-p)mm |
Maks. Yükleme (Kg) | hareketli bobin (Kg) |
Boyutu Hareketli bobin (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |

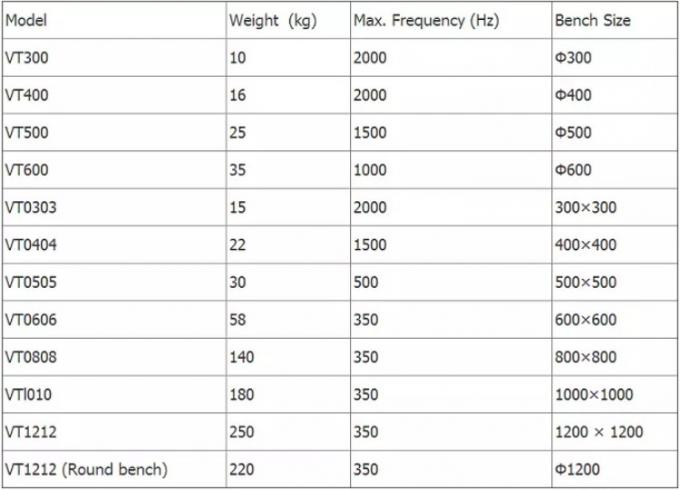

Dikey Genişletici Teknik Parametreleri

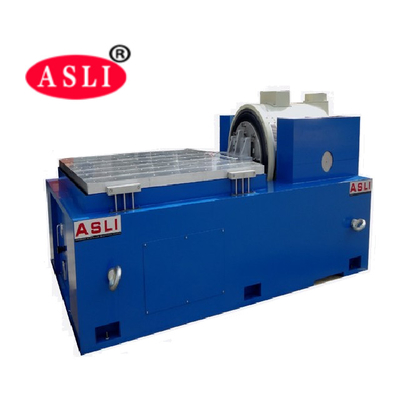

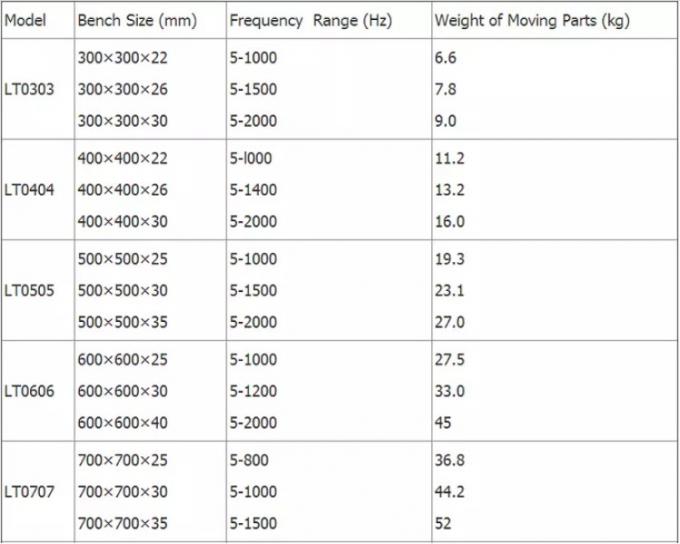

Yatay Genişletici Teknik Parametreleri:
1. İyi tasarlanmış dinamik daire iskeleti, daha yüksek bir aşama eksenel rezonans frekansına sahiptir.
2. İki manyetik devre, manyetik akı kaçağı düşük, kompakt yapı ve rasyonel.
3. Roker Kolu makaralı rulmanlar düz ve ithal yönelimli kompozit gövde sertliği yönelimi, eksantrik yük kapasitesi.
4. Trunnion izolasyon temeli hormon kullanımı için özel olarak tasarlanmıştır, mobil kurulum kolaylığı.
5. Dinamik dairenin yüksek güvenilirliğini sağlamak için gelişmiş teknoloji sistemi.
6. Yeni kanal tasarımı ve soğutma etkisini artırır.
7. Rulman küçük balonun statik sertliği, dinamik sertliği, titreşim tablosu taşıma kapasitesini artırır, düşük frekans performansını iyileştirir.
