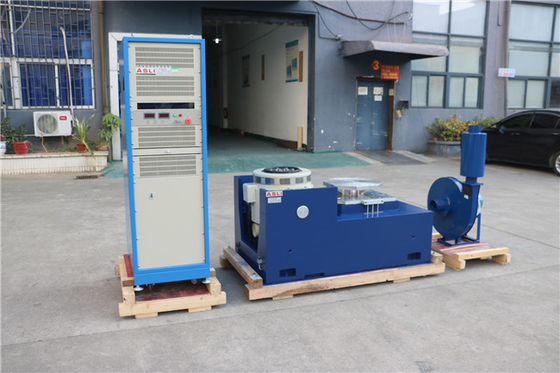

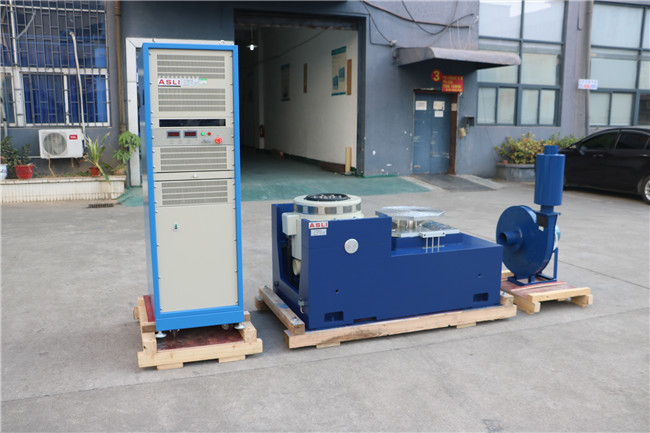

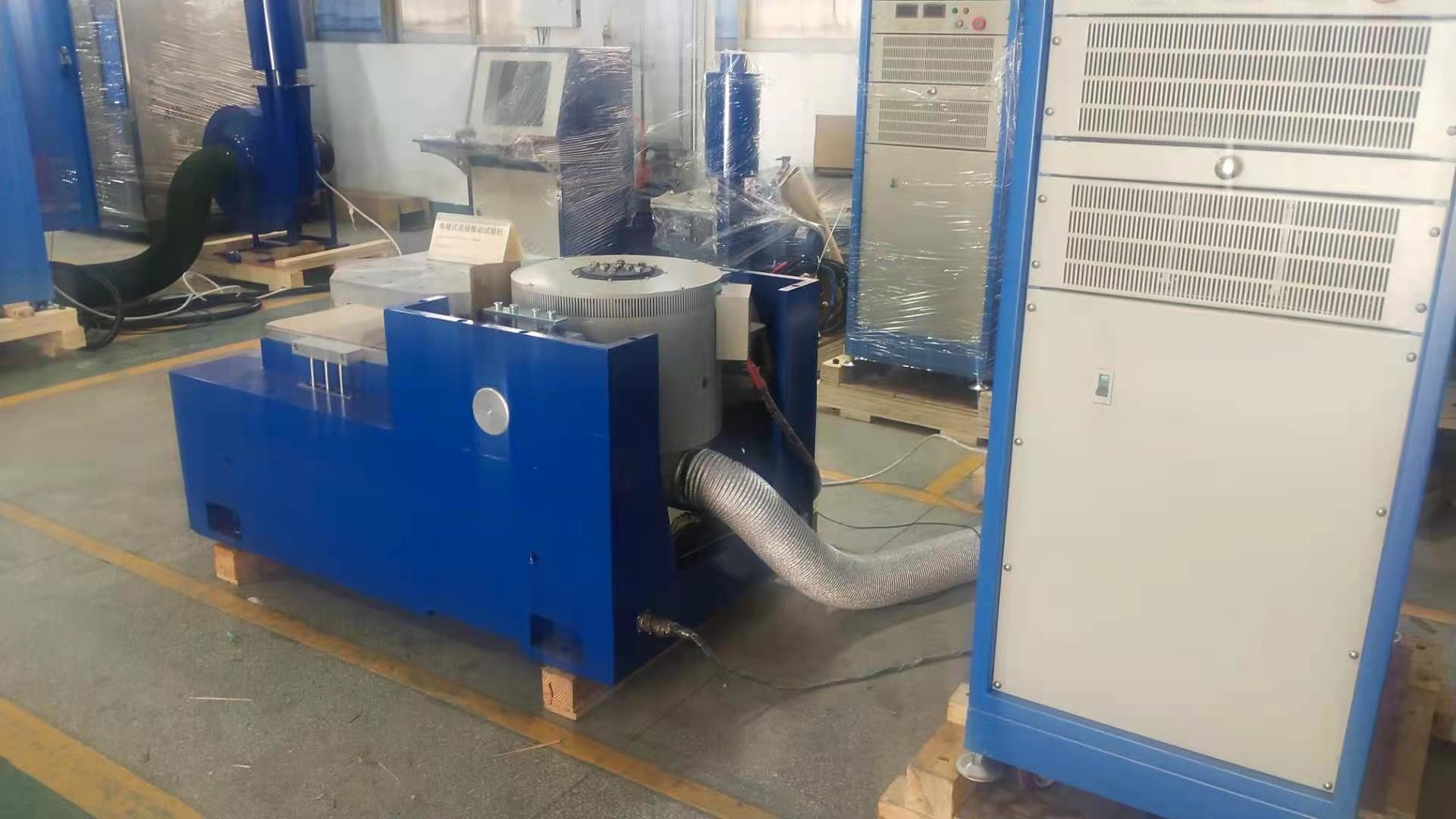

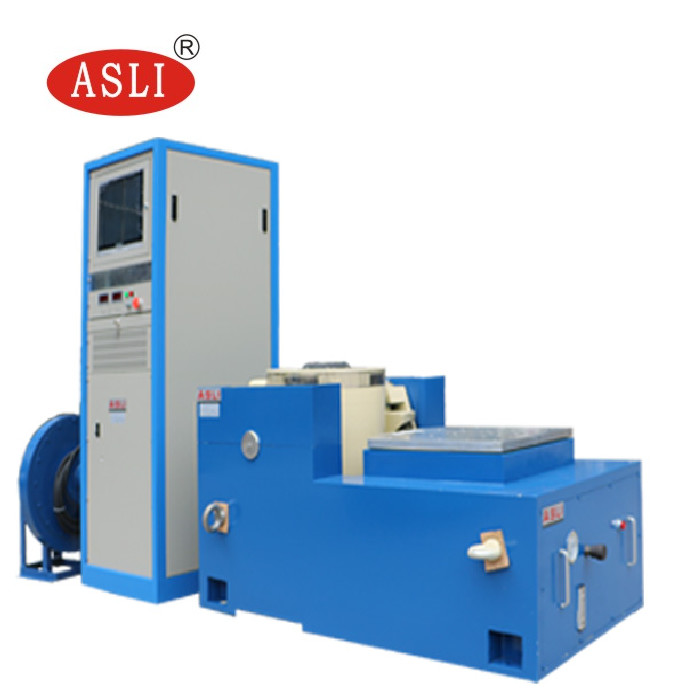

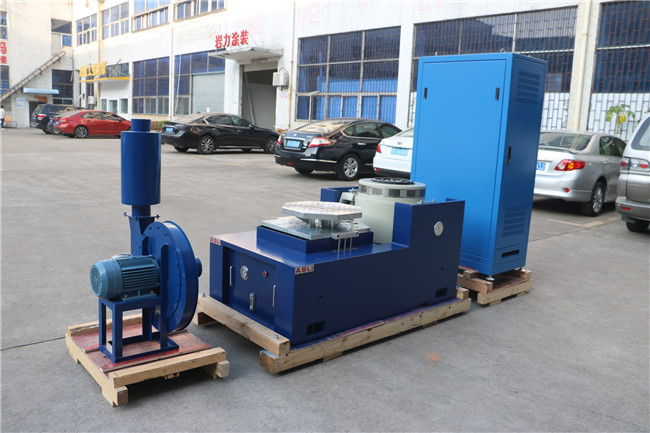

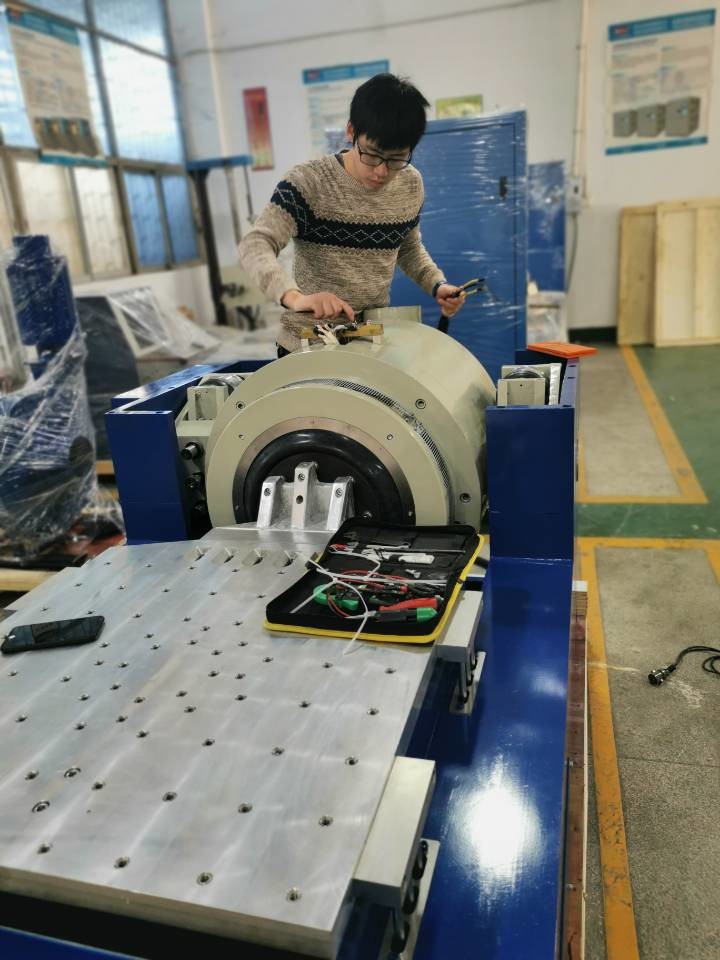

Yüksek frekanslı dikey ve yatay elektrodinamik titreşim shaker masa test makinesi
Standart tasarım pil ile ilgili test, simülasyon, pil titreşim testinin belirli koşulları altında,Pil veya pil paketi titreşim masasına sabitlenmiştir.Belirtilen frekans, ivme ve hareket moduna göre, birbirine dik üç yönde ölçülen pilin batarya örneği titreşimi boyunca sızıntısı olmamalıdır.Cesaretini kaybetme., kırılmadı, yangın ve patlama olmadı.
Teknik parametreler:
Model |
Sine Güç (N) |
Rated Rastgele Güç (N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
İsimlendirilmiş hareket (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
Test standardı:
GB/T 31486-2015
UL 1642:2012 < Lityum piller için standart>
UL 2054: 2012 < Ev ve ticari piller>
UN38.3 ((2012) < Bölüm 3: Tehlikeli eşya taşımacılığı önerisi - test ve standart kılavuz>
IEC62133-2:2017 < Taşınabilir mühürlü ikincil hücreler ve bunlardan üretilen piller için taşınabilir uygulamalarda kullanılmak üzere güvenlik gereksinimleri - Bölüm 2: Lityum sistemleri>
IEC 62281: 2004
IEC 60086: 2007
Uygulama kapsamının titreşim testi, devre kartı, pil, uçak, gemi, roket, füze, araba ve ev aletleri ve diğer endüstriyel ürünlerden son derece geniştir.
Vibrasyon test tezgahının yanı sıra, ürün yelpazemiz şunları da kapsar:
(1) Sıcaklık/nemlik test serisi: Sıcaklık nemlik test odası, istikrarlı yürüyüş, Termal şok test odası,Sıcaklık Nemlik UV test odasıRamp hız sıcaklık odası.
(2) Yaşlanma test serisi:Yüksek sıcaklıkfırın, Vakum kurutma fırını, Hava havalandırma yaşlanma test odası, Buhar yaşlanma test odası, Ozon test odası, Yanma test ekipmanında
(3) Hava simülasyonutSeriler: Yağmur püskürtme test odası, toz test odası, Ksenon lambası yaşlanma test odası, UV direnci test odasıbEr
(4) Mekanik test serisi: titreşim test makinesi, düşme test makinesi,Çarpışma Test Makinesi, Hızlandırma Mekanik Şok Denetleyicisivb.
Eğer daha fazla bilgi istiyorsanızUN 38.3 IEC 62133 Standart Yüksek Hızlandırma Elektrodinamik Salkımcılar Pil Hücresi Testi için, lütfen sorularınızı göndermekten çekinmeyin.
