Yüksek Frekanslı titreşim testi ES-30.pdf

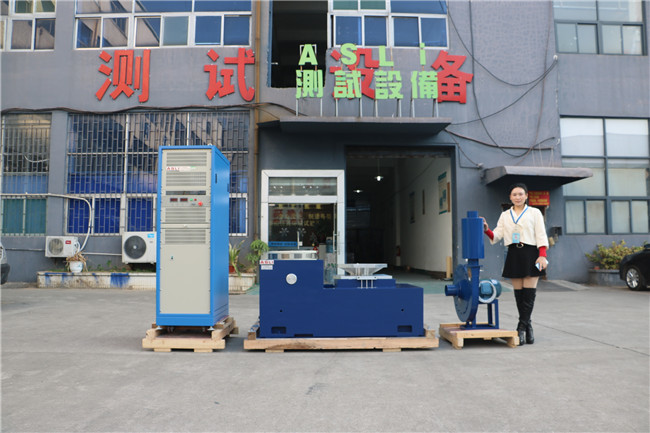

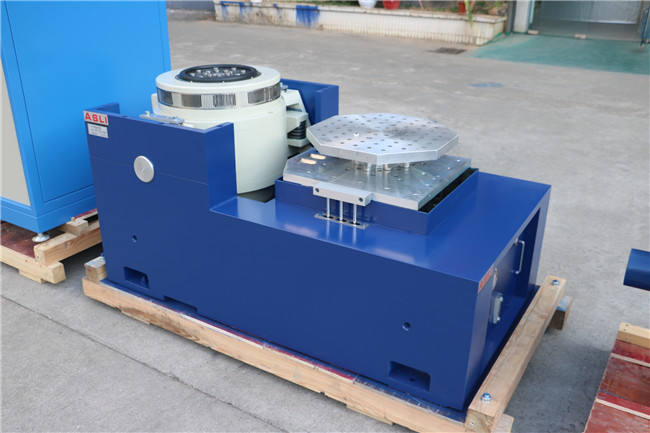

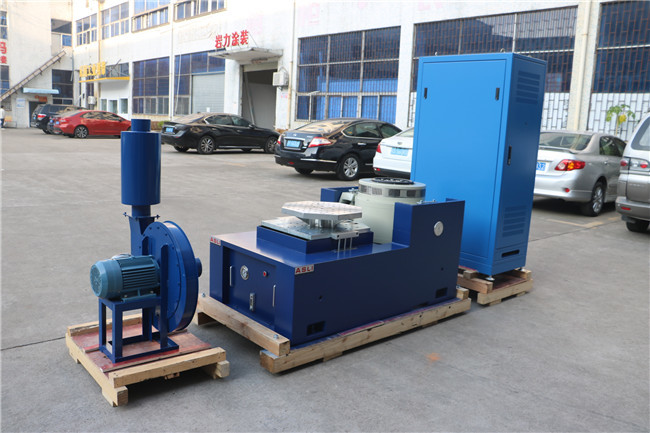

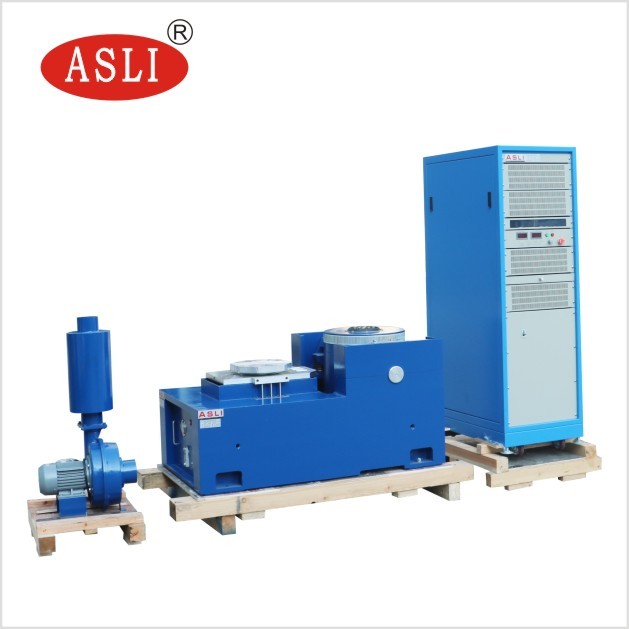

Yüksek frekanslı elektromanyetik titreşim test makinesi 100 mm yer değiştirme
Test standardı:
GB/T 31486-2015
UL 1642:2012 < Lityum piller için standart>
UL 2054: 2012 < Ev ve ticari piller>
UN38.3 ((2012)
IEC62133-2:2017 < Taşınabilir mühürlü ikincil hücreler ve bunlardan üretilen piller için taşınabilir uygulamalarda kullanılmak üzere güvenlik gereksinimleri - Bölüm 2: Lityum sistemleri>
Titreşim sallayıcısının teknik parametreleri:
| Model |
Sine Güç (N) |
Rated Rastgele Güç (N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
İsimlendirilmiş hareket (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
Dikey genişleticinin teknik parametreleri:
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Bench Boyutu |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Tür banyo) | 220 | 350 | Φ1200 |
Elektromanyetik titreşim denetleyicisinin en yüksek hızlanma seviyesi en yüksek hızlandırma seviyesine göre belirlenir.Düşük frekansta, hareketli parçanın yer değiştirmesi kısıtlanır.Hareket eden elementin rezonans frekansı daha yüksek ayarlanır.frekans aralığının üst sınırından daha yüksek.
Vibrasyon jeneratörünün performansı maksimum gösterir grafik ile yansıtılabilirLog-log grafiği kullanarak, hareketin kısıtlanması6 dB/oktav eğimli düz bir çizgi ile ifade edilebilir.
Dalgalanma tablosunun boyutu, numune boyutuna göre seçilir.
Laboratuvar, Otomatik parça, LED aydınlatma, pil, kablo, ambalaj için virasyon testi...
Eğer daha fazla bilgi almak istiyorsanız Yüksek frekanslı elektromanyetik titreşim test makinesi 100mm yer değiştirme, lütfen sorularınızı göndermekten çekinmeyin, bundan sonra daha fazla destek verebiliriz.
