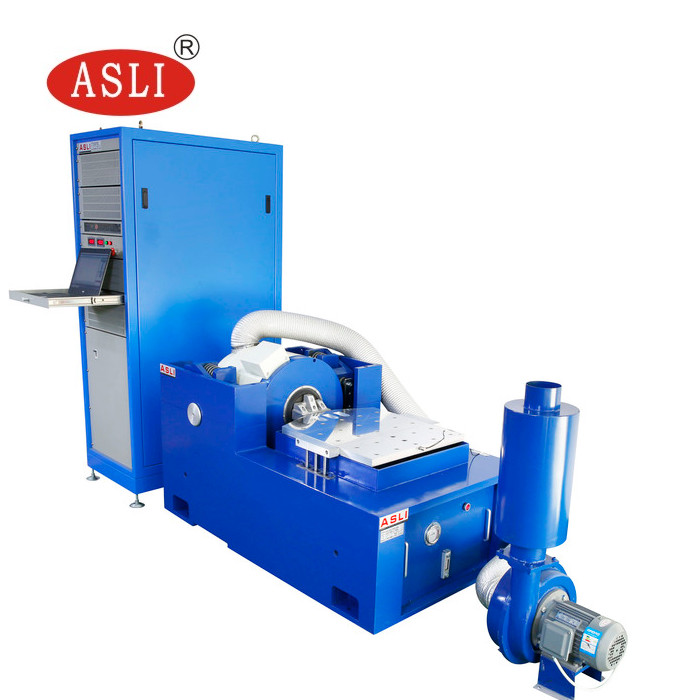

180kg Yükleme 3 Eksenli Titreşim Tablosu, 600kg.F Titreşim Test Cihazı Makinesi
Product Details
| titreşim kuvveti: | 6000N | Titreşim yönü: | 3 Eksen |
|---|---|---|---|
| hareketli bobin ağırlığı: | 6.5kg | Yer değiştirme: | 25mm |
| Maks. Hızlanma: | 100g | Başvuru: | Küçük Bileşen |
| Vurgulamak |
180kg yükleme 3 eksenli titreşim masası,600kg.f 3 eksenli titreşim masası,600kg.f titreşim test makinesi |
||
Product Description
Güç Frekansı 3 Eksen Titreşim Test Tablosu — küçük bileşen değerlendirmesi için tasarlanmış yüksek performanslı bir titreşim test çözümü. Bu sistem, geniş bir frekans aralığında hassas, güvenilir titreşim simülasyonu sunarak endüstriyel ve üretim ortamlarında kalite güvencesi, ürün geliştirme ve güvenilirlik testi için idealdir.
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s²) | Nominal Hız (m/s) | Nominal Deplasman (p-p) mm | Maks. Yük (Kg) | Hareketli Bobin (Kg) | Hareketli Bobin Boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |

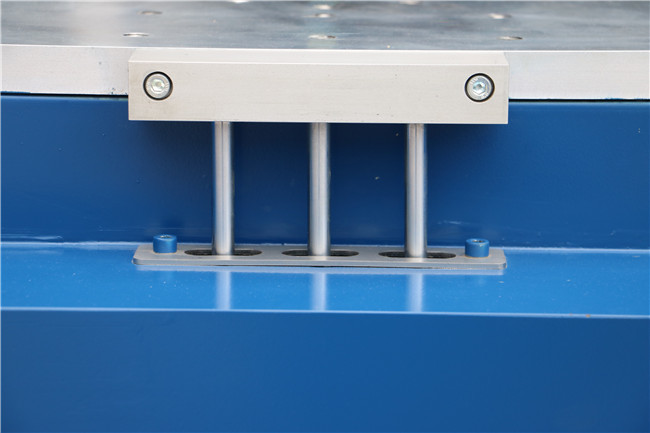

- Sağlam süspansiyon sistemi ve doğrusal hareket kılavuzu — güçlü taşıma kapasitesi, mükemmel kılavuzluk fonksiyonları ve yüksek stabilite.
- Yüksek statik sertliğe ve düşük dinamik sertliğe sahip yük merkezi hava yastığı — güçlü taşıma kapasitesi ve genlik değişiminde mükemmel performans.
- Yüksek verimli Sınıf D güç anahtarlama, 3 sigma tepe akımı, düşük güç tüketimi ve minimum harmonik bozulma.
- Güvenlik kilidi ile hızlı kendi kendine teşhis — yüksek güvenlik ve güvenilirlik.
- Titreşim platformu için hava yastığı şok izolasyon cihazı — ek temel gerektirmez, titreşim dalgasının mükemmel tekrarı ve titreşim iletiminin azaltılması.

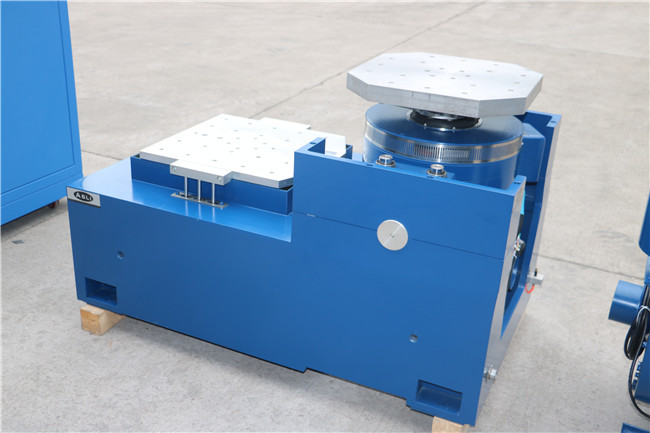

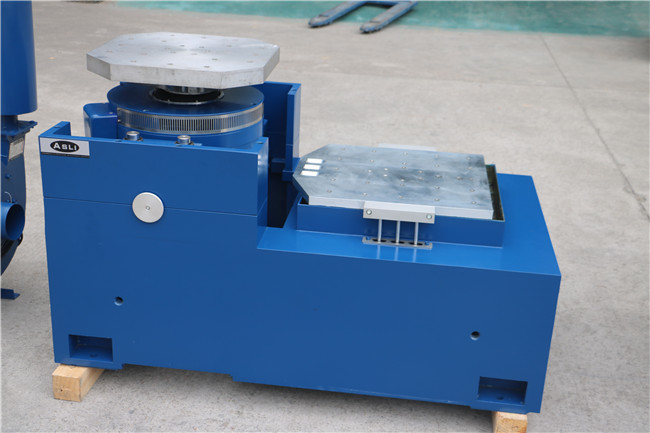

- Farklı uygulamalar için yatay ve dikey genişletme platformları mevcuttur.
- Basit kontrolcü işlemi.
| Model | Tezgah Boyutu (mm) | Frekans Aralığı (Hz) | Hareketli Parçaların Ağırlığı (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |

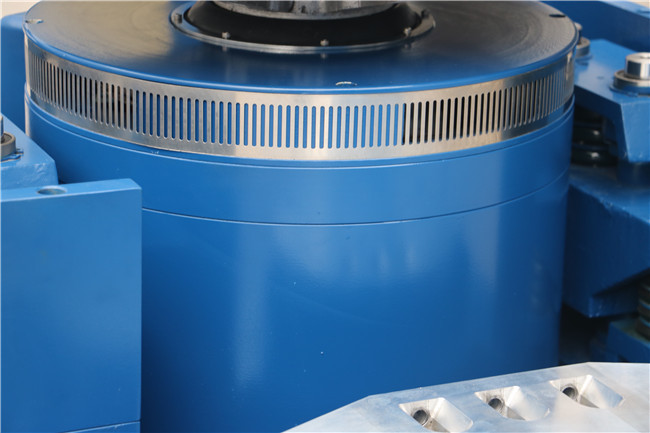

Elektromanyetik titreşim uyarıcısının çalışma prensibi, bir hoparlöre benzer şekilde, bir elektrik iletkeninin bir manyetik alanda elektromanyetik kuvvet etkisiyle hareket etmesidir. Hareketli parçayı hızlandırmak için gereken kuvvet, tahrik akımı ile manyetik akı arasındaki denge tarafından üretilir. Bu nedenle, tahrik akımını kontrol ederek titreşim jeneratörünü kontrol edebilirsiniz.
Elektromanyetik titreşim uyarıcısının maksimum ivme seviyesi, maksimum akım ve yük tarafından belirlenir. Düşük frekansta, hareketli parçanın deplasmanı kısıtlanır, böylece ivme yüksek bir seviyeye ulaşmaz. Hareketli elemanın rezonans frekansı, frekans aralığının üst sınırından daha yükseğe ayarlanır.
Titreşim jeneratörünün performansı, farklı frekanslardaki maksimum ivmeyi gösteren grafik ile yansıtılabilir. Bir log-log grafiği kullanarak, deplasman kısıtlaması 6 dB/oktav eğimli düz bir çizgi ile ifade edilebilir.
Product Highlights
ES-6 3 eksenli titreşim tablası 6000 N kuvvet, 25 mm yer değiştirme, 100 g hızlanma ve 180 kg yük kapasitesi sunar. Sağlam süspansiyon, hava yastığı izolasyonu, D sınıfı güç verimliliği ve kendi kendine teşhis özelliklerine sahiptir. Özel genişletici seçenekleriyle küçük bileşen testleri için idealdir.
