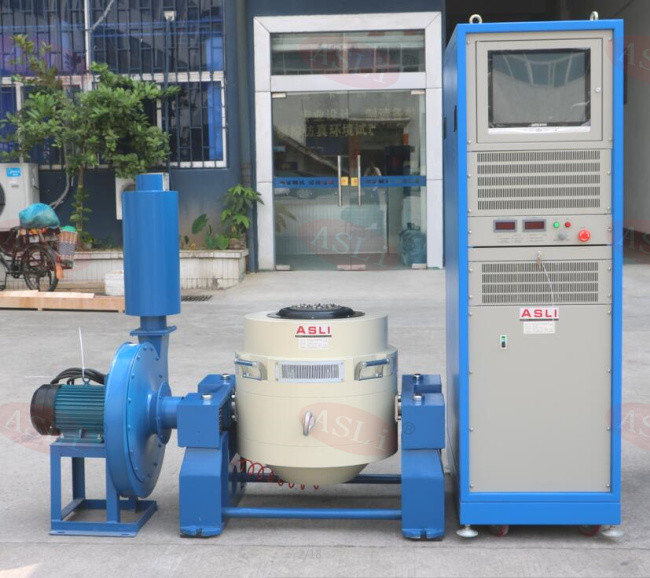

Hava soğutulmuş Yüksek Hızlandırma Elektrodinamik Shaker Test Sistemleri Ürün Güvenilirliği İçin
Uygulama:
Elektrodinamik Yüksek Frekanslı titreşim Tester / Yüksek Frekanslı titreşim Yorgunluk Tester serisi ürünlerinin üreticisiyiz, 'ikili manyetik devre yapısını' benimsedik,"kendinden üretilen iskelet eylem çemberleri", "Havadaki Destek" ve "Rol rulmanları ve doğrusal rehberlik", "Trunnion izolasyon" gelişmiş modern teknoloji ve özel teknoloji, X,Y'de tamamlanabilir,Z üç eksenli sinüzoidal titreşim testi ve geniş bant tesadüfi titreşim testiBu ürünler ulusal savunma, silah, havacılık, havacılık, uzay,iletişim, elektronik, elektrikli aletler, iletişim, ev aletleri ve diğer alanlar.
Yüksek frekanslı titreşim yorgunluk testi özellikleri:
1Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
2İki manyetik devre, düşük manyetik akış sızdırması, kompakt yapı ve mantıklı.
3Rocker Rod rulo rulmanları düz ve ithalat odaklı bileşik vücut sertlik yönelimi, eksantrik yük kapasitesi.
4- Trunnion izole etme temeli hormon kullanımı, mobil rahatlık kurulumu için.
5Sistemin etrafında gelişmiş teknolojiler hareket ederek dinamik döngünün yüksek güvenilirliğe sahip olmasını sağlar.
6Yeni kanal tasarımı ve soğutma etkisini artırmak.
7. statik sertlik, taşımak küçük balon dinamik sertlik, titreşim masası kapasitesini yükseltmek, düşük frekanslı performans geliştirmek.
Elektrodinamik Yüksek Frekanslı titreşim denetleyicisinin teknik parametreleri:
| Model |
Sine Güç (N) |
Rated Rastgele Güç (N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
İsimlendirilmiş hareket (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

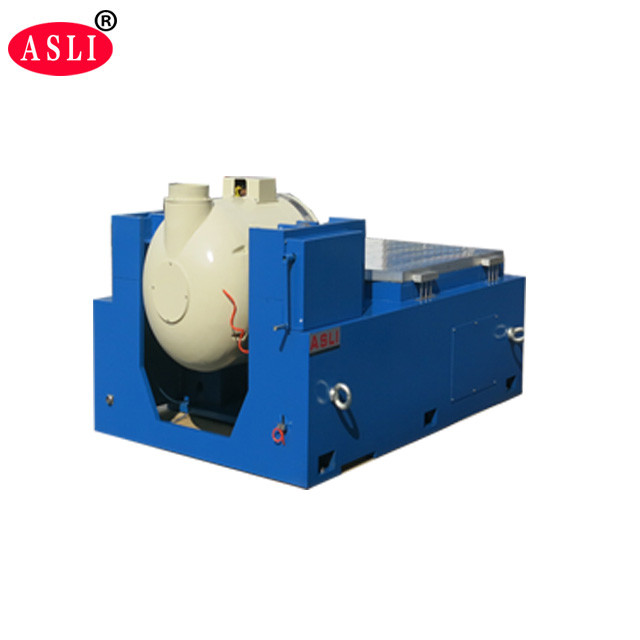

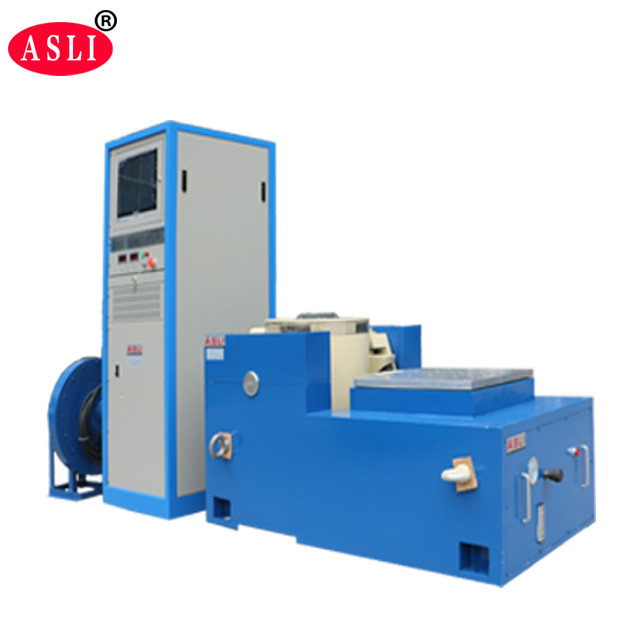

Yatay dayanak özellikleri:
1Daha yüksek hızlanma ve çalışma sıklığını gerçekleştirmek için küçük yükleme tezgahı içinde, tüm makine tezgahının yükleme kapasitesini ve performansını iyileştirmek için.
2Yatay bank ve titreşim bankı mükemmel yapıya sahip, kurulumu ve ayarlanması kolay olan bütünleşik tiplerdir.
3. statik basınç yolu, V şeklindeki, eğimden dirençli ve önyargıya dayanıklı kapasitesi.
Dahili yağ pompası, iyi yapısı ve kullanımı kolay.
Yatay genişleticinin teknik parametreleri:
| Model | Masa boyutu (mm) | Frekans aralığı (Hz) | Hareketli parçaların ağırlığı (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Dikey olarak uzatılmış bankın özellikleri:
VT dikey uzatılmış bank ve belirtilen klemler, hassas hesaplanmış, müşteri mükemmel yapıya göre en iyi performansı elde ettiğinden emin olmak için ayrıntılı tasarım
ve işçilik.
Dikey genişleticinin teknik parametreleri:
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Bench Boyutu |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Tür banyo) | 220 | 350 | Φ1200 |
Eğer akrabalarınız hakkında sorularınız varsa...Elektrodinamik Yüksek Frekanslı Mekanik Test Makinesi titreşim Yorgunluk TestçisiLütfen benimle iletişime geçin.
