50000N Titreşim Çalkalayıcı Makinesi, ISO 16750-3 Çalkalayıcı Masa Test Cihazları
Product Details
| sinüs kuvveti: | 50000n | Hız: | 1.8m/s |
|---|---|---|---|
| Titreşim yönü: | dikey veya x, y, z titreşimi | Hızlanma: | 100g |
| Sıklık: | 3 ~ 2700Hz | Güç: | 380V 3 faz |
| Yerinden etme: | 51mm | ||
| Vurgulamak |
ISO 16750-3 titreşim çalkalama makinesi,50000N titreşim çalkalama makinesi,ISO 16750-3 çalkalayıcı masa testi |
||
Product Description

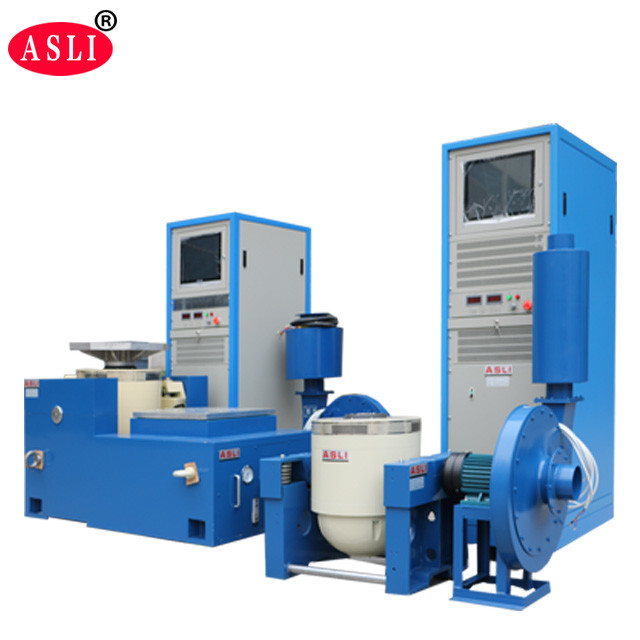

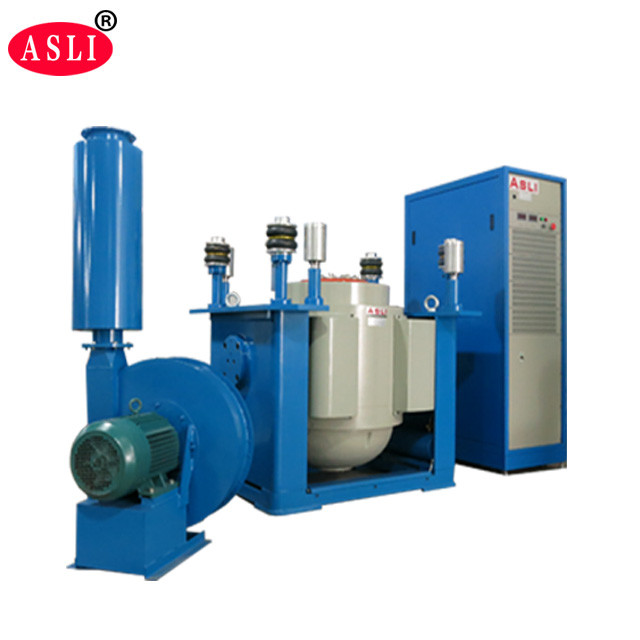

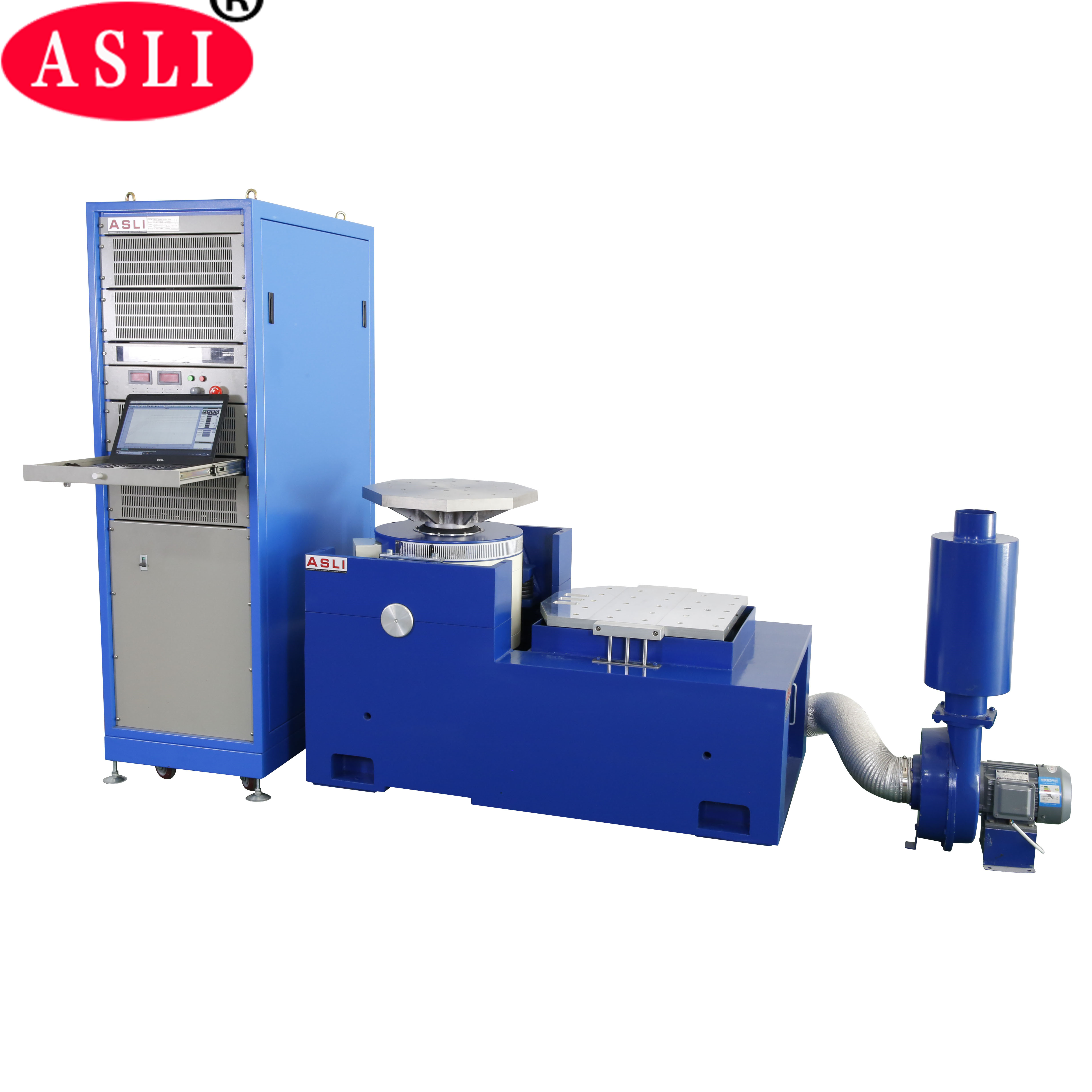

50000N Titreşim Sallayıcı Makinesi, ISO 16750-3'ün zorlu gereksinimlerini karşılamak üzere tasarlanmış yüksek performanslı bir elektromanyetik titreşim test sistemidir. Geniş bir endüstriyel, otomotiv, havacılık ve elektronik uygulama yelpazesi için güvenilir dikey ve yatay titreşim testi sağlar.
Elektromanyetik Yüksek Frekans Titreşim Test Cihazı ve Yüksek Frekans Titreşim Yorgunluk Test Cihazı serisi ürünlerin üreticisi olarak, çift manyetik devre yapısı, kendi kendine oluşan iskelet hareket halkaları, hava destekli destek, makaralı yataklar ve doğrusal kılavuzlar ve mafsal izolasyonu dahil olmak üzere gelişmiş teknolojiler kullanıyoruz. Bu sistemler X, Y ve Z üç eksenli sinüs titreşim testlerini, geniş bant rastgele titreşim testlerini ve klasik darbe testlerini (yarı sinüs, yamuk, testere dişi dalgası) ve şok tepki spektrumu testlerini tamamlayabilir.
Bu ürünler ulusal savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli ev aletleri ve ev aletleri endüstrilerinde yaygın olarak kullanılmaktadır.
- Daha yüksek aşama eksenel rezonans frekansına sahip iyi tasarlanmış dinamik halka iskeleti.
- Düşük manyetik akı kaçağına sahip çift manyetik devre tasarımı, kompakt yapı ve rasyonel düzen.
- Düz ve ithal yönelimli kompozit gövde sertliği yönelimli rocker çubuk makaralı yataklar, mükemmel eksantrik yük kapasitesi sağlar.
- Hormon kullanımı için özel mafsal izolasyon temeli, kullanışlı mobil kurulum.
- Gelişmiş teknoloji hareketli sistem, dinamik dairenin yüksek güvenilirliğini sağlar.
- Yeni kanal tasarımı soğutma etkisini artırır.
- Yatağın küçük balonunun statik sertliği ve dinamik sertliği, titreşim tablası kapasitesini artırır ve düşük frekans performansını iyileştirir.
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s²) | Nominal Hız (m/s) | Nominal Yer Değiştirme (p-p) mm | Maks. Yük (Kg) | Hareketli Bobin (Kg) | Hareketli Bobin Boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Küçük bir yükleme tezgahı içinde, daha yüksek ivme ve çalışma frekansı elde edilir, bu da tüm makine tezgahının yükleme kapasitesini ve performansını iyileştirir.

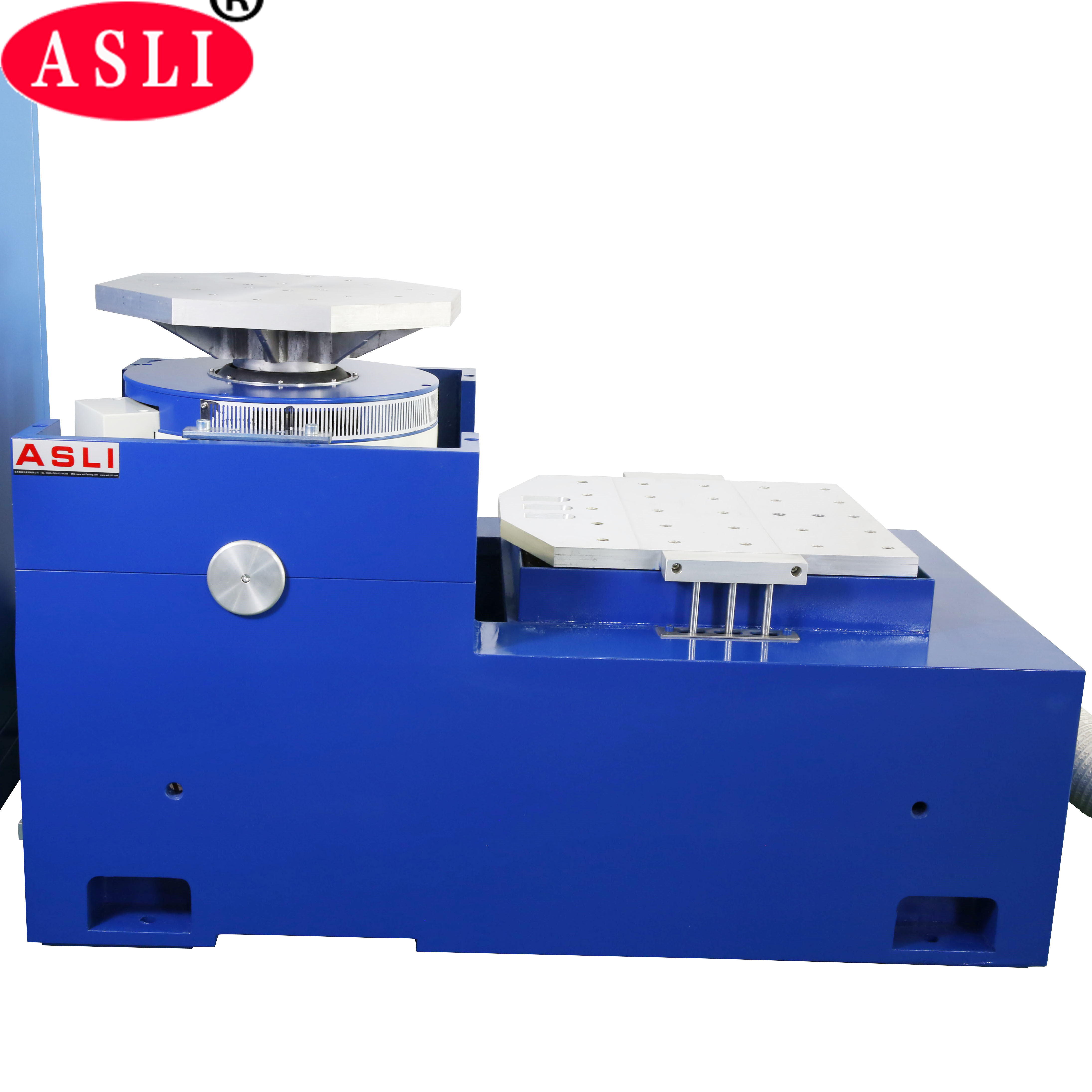

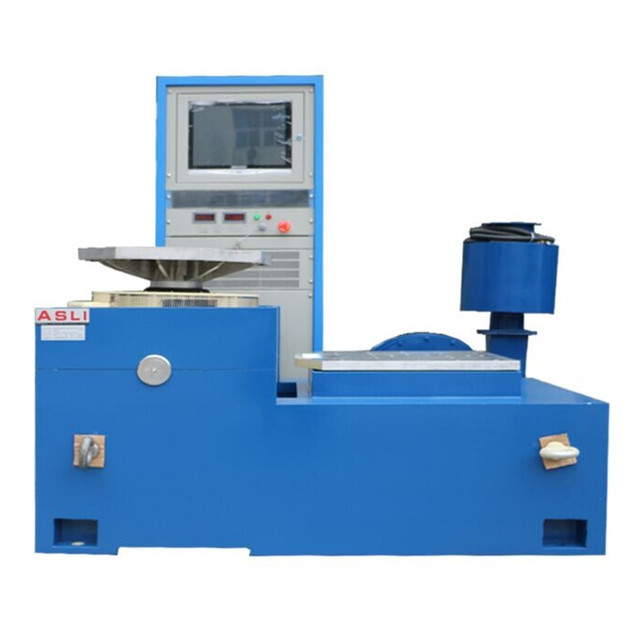

- Yatay tezgah ve titreşim tezgahı, kurulum ve ayarlama için kolaylık sağlayan mükemmel bir yapıya sahip entegre bir tiptir.
- Statik basınç rayı, V-şekilli, eğime dayanıklı ve eğik yüke dayanıklı kapasiteli.
- İyi yapı ve kolay kullanım ile dahili yağ pompası.
| Model | Tezgah Boyutu (mm) | Frekans Aralığı (Hz) | Hareketli Parçaların Ağırlığı (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
VT dikey genişletilmiş tezgah ve belirtilen kelepçeler, müşterinin mükemmel bir yapı, yüksek kaliteli malzeme ve üstün işçilik temelinde en iyi performansı elde etmesini sağlamak için hassas bir şekilde hesaplanmış ve özenle tasarlanmıştır.
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Tezgah Boyutu |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Yuvarlak Tezgah) | 220 | 350 | Φ1200 |
Elektromanyetik Yüksek Frekans Mekanik Test Makinesi Titreşim Yorgunluk Test Cihazı hakkında herhangi bir sorunuz olursa lütfen bizimle iletişime geçmekten çekinmeyin.
