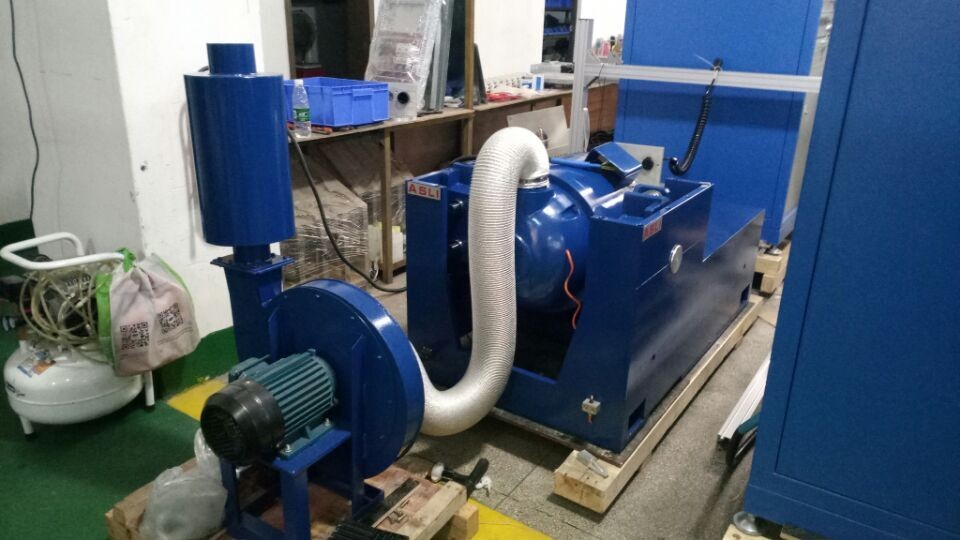

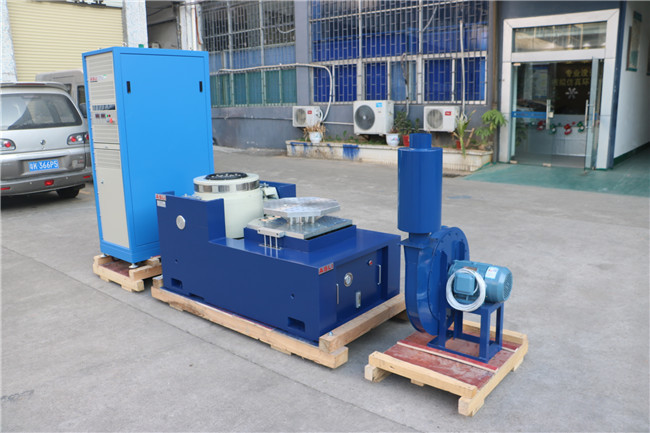

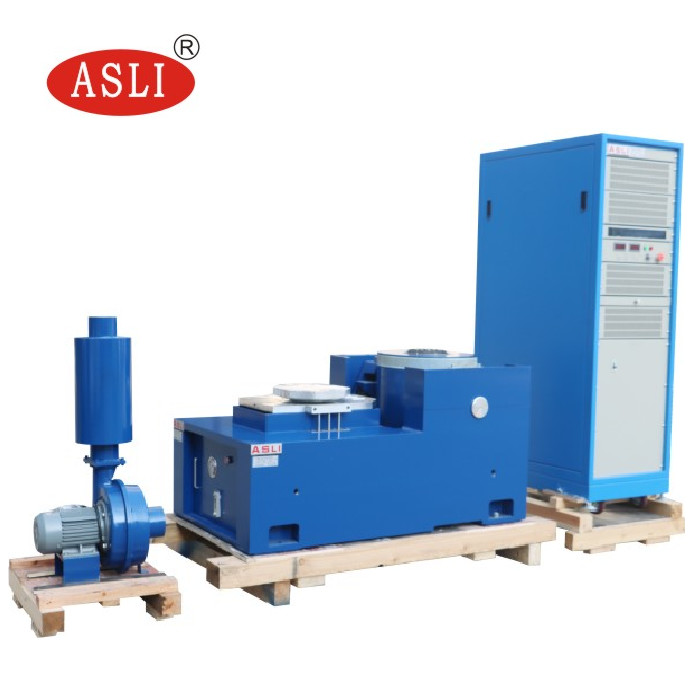

Otomotiv Parçaları Testi için Laboratuvar Ekipman Testi Elektromanyetik Titreşim Sarsıcısı
Tüm sistemin teknik parametreleri
1. Model: ES-1 ES-2 ES-3...ES-350
2. Nominal Sinüs Kuvveti (N): 1000 ila 3500000
3. Nominal Rastgele Kuvvet (N): 1000 ila 3500000
4. Frekans Aralığı (HZ): 3 ila 3500
5. Nominal İvme (m/s2): 400 ila 1000
6. Nominal Hız (m/s): 1.2 ila 1.8
7. Nominal yer değiştirme (p-p, mm) 25 ila 51
8. Maks. Yük (kg): 70 ila 4500
9. Hareketli Bobin (kg): 2.5 ila 300
10. Hareketli bobin Boyutu (mm): 150 ila 870

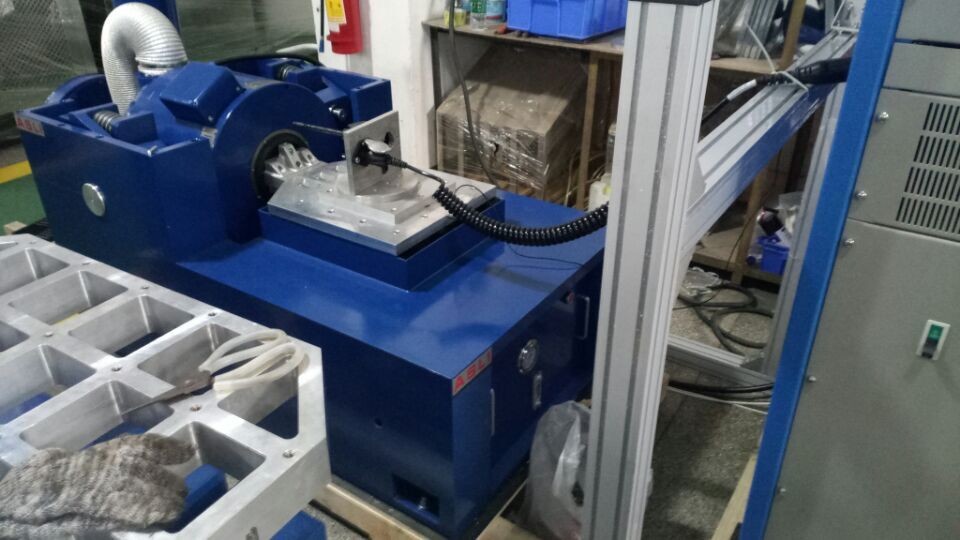

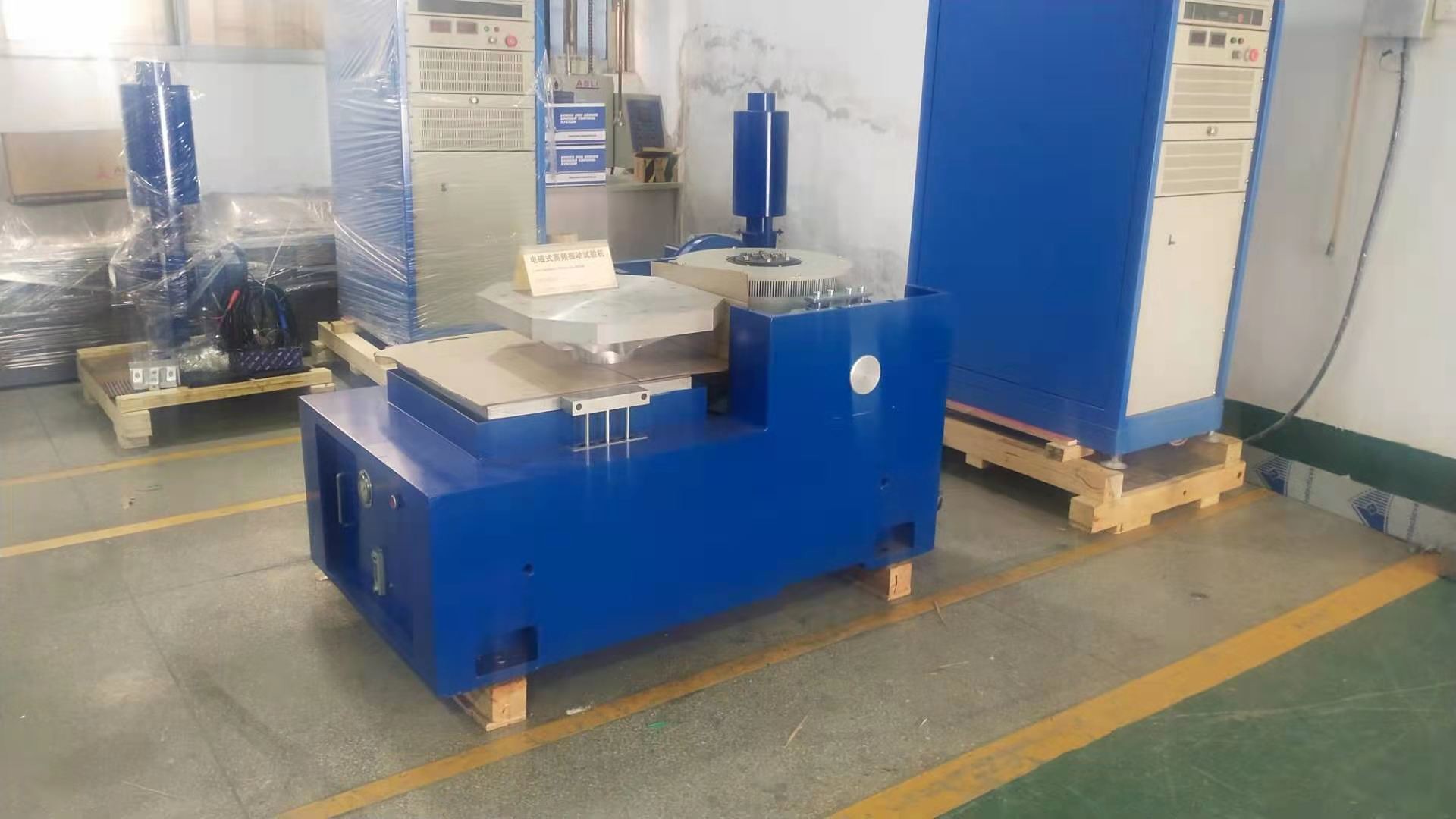

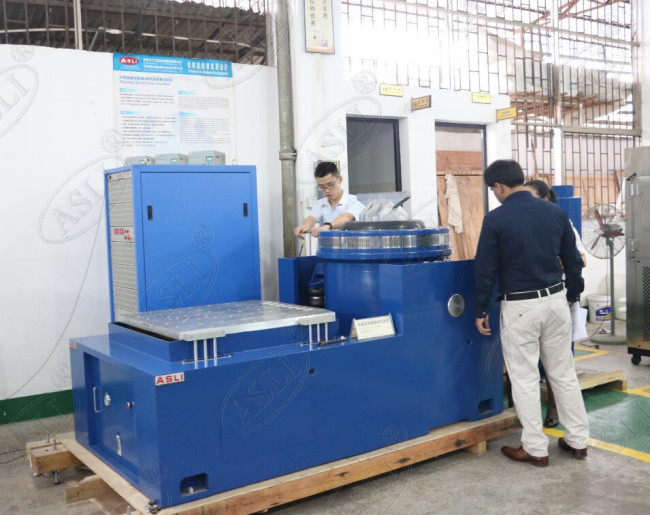

Yatay Stand özellikleri:
Daha yüksek ivme ve çalışma frekansı elde etmek için küçük yük tezgahı içinde, tüm makine tezgahının yükleme kapasitesini ve performansını iyileştirmek.
Yatay tezgah ve titreşim tezgahı entegre tiptedir, mükemmel yapıya sahiptir, kurulumu ve ayarlanması kolaydır.
Statik basınç rayı, V-şekilli, eğim direnci ve eğik yük direnci kapasitesine sahiptir.
Dahili yağ pompası, iyi yapı ve kolay kullanım.
| Model | Tezgah Boyutu (mm) | Frekans Aralığı (Hz) | Hareketli Parçaların Ağırlığı (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Dikey Uzatılmış Tezgah özellikleri:
VT dikey uzatılmış tezgah ve belirtilen kelepçeler, hassas hesaplanmış, özenli tasarım, müşterinin mükemmel bir performans elde etmesini sağlamak için
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Tezgah Boyutu |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Yuvarlak tezgah) | 220 | 350 | Φ1200 |
