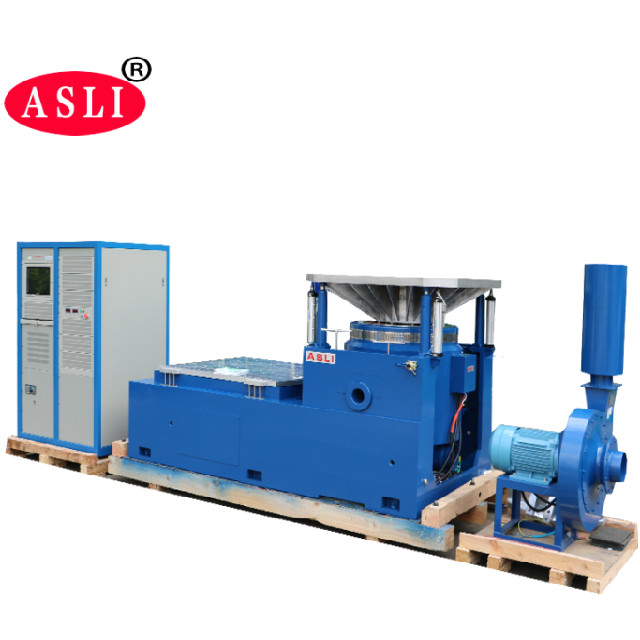

Araba Parçaları Testi için Dikey ve Yatay Titreşim Masası Test Cihazları
Başvuru:

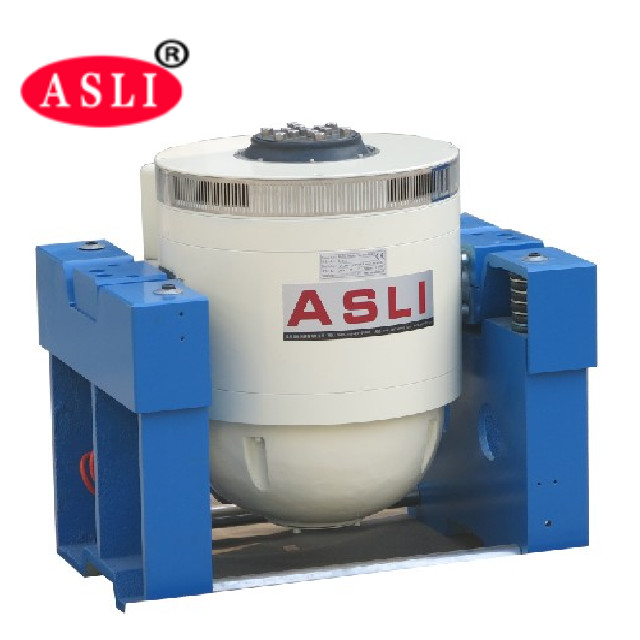

Elektrodinamik Yüksek Frekanslı Titreşim Test Cihazı / Yüksek Frekanslı Titreşim Yorulma Test Cihazı serisi ürünlerin üreticisiyiz, 'çift manyetik devre yapısı', 'kendi kendine oluşturulan iskelet hareket çemberleri', 'Havadan Destek' ve 'makaralı rulmanlar ve doğrusal kılavuz', 'muylusu izolasyon' ileri modern teknoloji ve özel teknolojiyi benimsemiş olup, klasik tarafından tamamlanacak X, Y, Z üç eksenli sinüzoidal titreşim testi ve geniş bant rastgele titreşim testlerinde tamamlanabilir. (yarım sinüs, trapez, testere dişi dalgası) darbe ve şok tepki spektrumu testi. Bu ürünler milli savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli ev aletleri, iletişim, ev aletleri ve diğer alanlarda yaygın olarak kullanılmaktadır.
Yüksek Frekanslı Titreşim Yorulma Test Cihazı Özellikleri:
1. Daha yüksek kademeli eksenel rezonans frekansına sahip, iyi tasarlanmış dinamik daire iskeleti.
2. İki manyetik devre, manyetik akı kaçağı düşük, kompakt yapı ve rasyonel.
3. Rocker Rod makaralı rulmanlar düz ve ithal odaklı kompozit gövde sertliği yönelimi, eksantrik yük kapasitesi.
4. Hormon kullanımına adanmış muylu izolasyon temeli, mobil rahatlığın kurulumu.
5. İleri teknoloji, yüksek güvenilirliğe sahip dinamik çemberi sağlamak için sistem etrafında hareket eder.
6. Yeni kanal tasarımı ve soğutma etkisini artırır.
7. Statik sertlik, küçük balon yatağının dinamik sertliği, titreşim masası kapasitesini arttırır, düşük frekans performansını artırır.
Elektrodinamik Yüksek Frekans Titreşim Test Cihazı teknik parametreler:
| Modeli |
Anma Sinüs Kuvvet (N) |
Rastgele Olarak Değerlendirildi Kuvvet (N) |
Sıklık Aralık (Hz) |
Nominal Hızlanma (m/s2) | Nominal Hız (m/s) |
Nominal yer değiştirme (pp)mm |
Maks. Yükleme (Kg) | hareketli bobin (Kg) |
Boyutu Hareketli bobin (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 litre | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

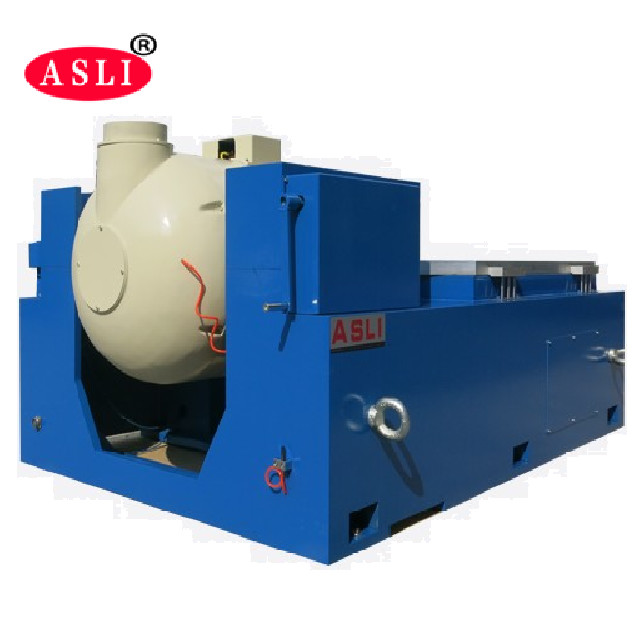

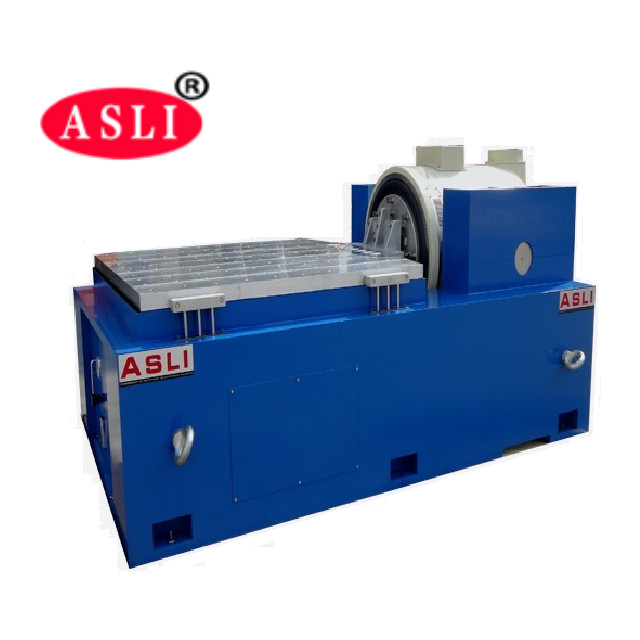

yatay stand özellikleri:
1. Tüm makine tezgahının yükleme kapasitesini ve performansını artırmak için daha yüksek hızlanma ve çalışma frekansı gerçekleştirmek için küçük yükleme tezgahı içinde.
2. Yatay tezgah ve titreşim tezgahı, mükemmel yapıya, kurulum ve ayarlama kolaylığına sahip entegre tiptedir.
3. Statik basınç yolu, V şeklinde, eğime dayanıklı ve ön yüklemeye dayanıklı kapasiteye sahip.
Dahili yağ pompası, iyi yapı ve kolay kullanım.
Yatay genişleticinin teknik parametreleri:
| Modeli | Tezgah Boyutu (mm) | Frekans Aralığı (Hz) | Hareketli Parçaların Ağırlığı (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-1000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
dikey genişletilmiş tezgah özellikleri:
VT dikey uzatılmış tezgah ve özel kelepçeler, hassas hesaplanmış, ayrıntılı tasarım, müşterinin mükemmel yapıya, yüksek kaliteli malzemeye göre en iyi performansı elde etmesini sağlamak için
ve işçilik.
Dikey genişleticinin teknik parametreleri:
| Modeli | Ağırlık (kg) | Maks. Frekans (Hz) | Tezgah Boyutu |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTI010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Yuvarlak tezgah) | 220 | 350 | Φ1200 |
Eğer akrabanız hakkında sorularınız varsaElektrodinamik Yüksek Frekans Mekanik Test Makinesi Titreşim Yorulma Test Cihazı, lütfen benimle iletişime geçmekten çekinmeyin.
