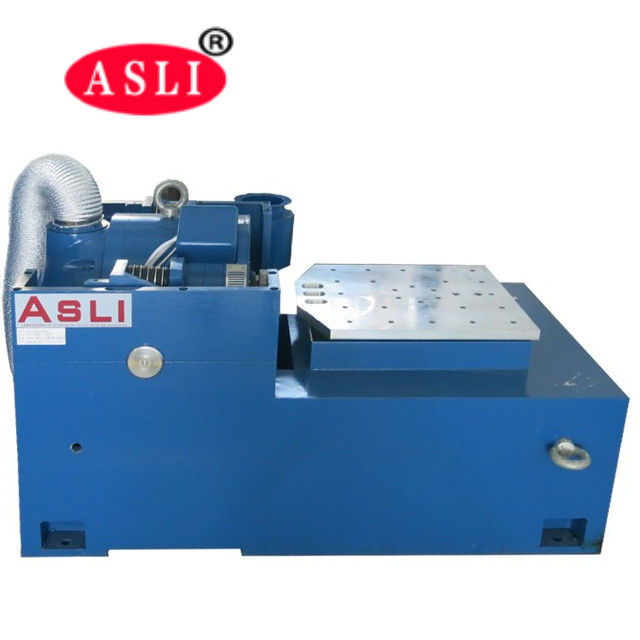

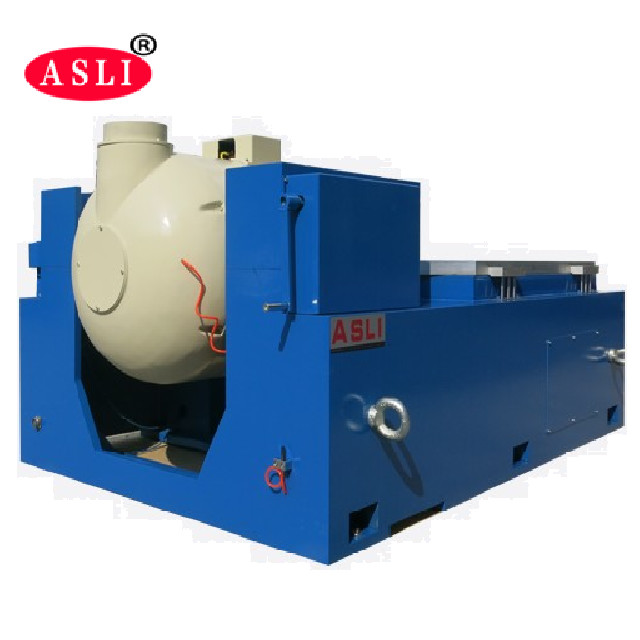

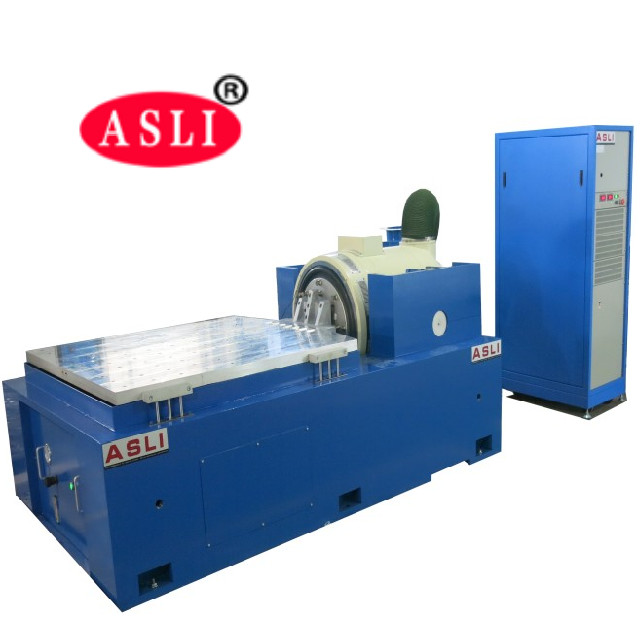

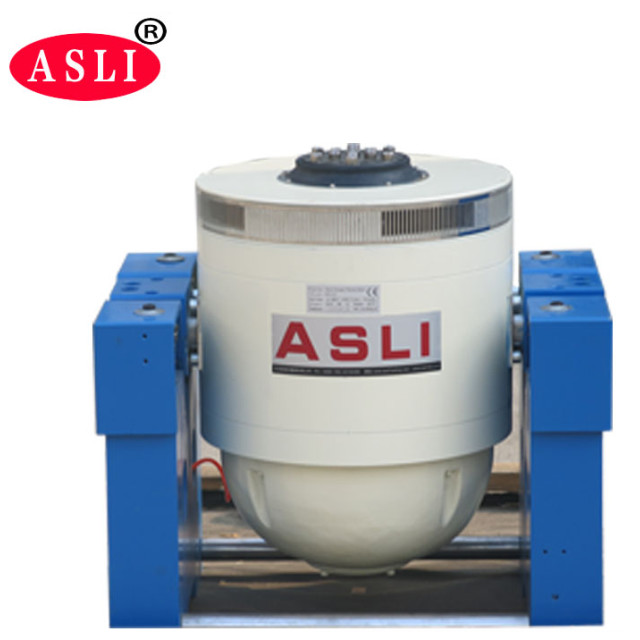

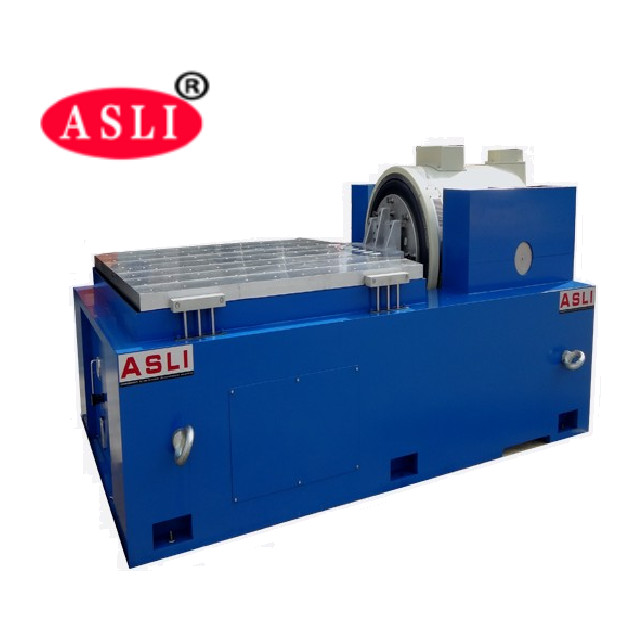

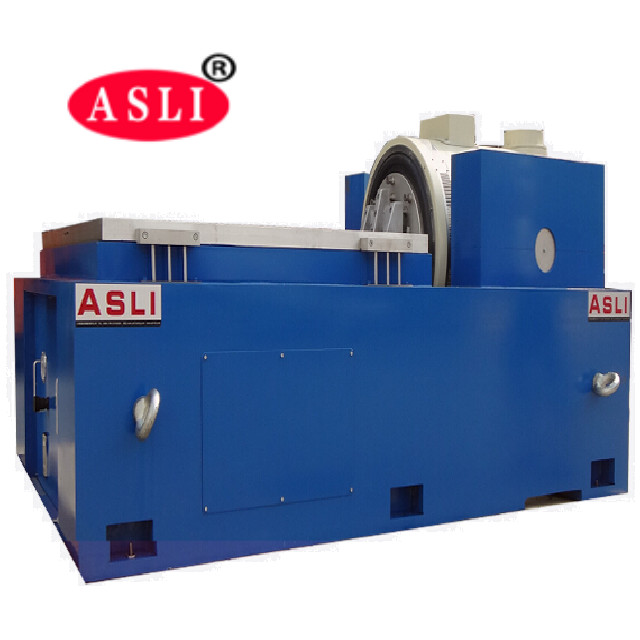

Otomotiv Titreşim Test Standartlarını Karşılayan Titreşim Sarsma Tablası IEC 60068-2-64
Yarı İletkenler için Yüksek Frekanslı Dikey ve Yatay Jeneratör Elektromanyetik Titreşim Sarsma Cihazı, ürün ve paket tasarımlarının rezonans frekanslarını değerlendirmek ve dağıtım veya kullanım ortamında meydana gelen rastgele titreşimi simüle etmek için kullanılır. Makine kullanımı kolaydır ve hükümet, endüstri ve şirket spesifikasyonlarına uygun olarak çok çeşitli titreşim testleri gerçekleştirebilir.
1. Kompakt ve zarif tasarıma sahip test odası ve soğutma sisteminin birleşik yapısı; bağımsız konsol
2. Kullanımı kolaylaştırmak için; orijinal soğutma kompresör ünitesi ve ana aksesuarları yurt dışından ithal edilmiştir
3. Sıcaklık nem programlarının otomatik kontrolünü sağlayabilen ithal LCD renkli dokunmatik ekran kontrolörü;
4. R232 Telekomünikasyon arayüzü ile. Müşterinin benzersiz taleplerini karşılamak için, kullanıcılar iyi soğutmanın yanı sıra farklı titreşim test tezgahı modelleri arasından seçim yapabilirler
5. Isı ve hava sızdırmazlık sistemi, bu titreşim tezgahı aynı zamanda mekanik titreşimlerin dikkate değer etkisine sahip olacaktır
güvenilirlik test ekipmanı, şok titreşimi
Teknik Parametreler:
| Nominal Sinüs Kuvveti (N) | THV-408(A~F) |
| İç Boyut | G600×Y850×D800(mm) |
| Dış Boyut | G850×Y1950×D2100(mm) |
| Sıcaklık Aralığı | Düşük sıcaklık:(A:25ºC; B:0ºC; C:-20ºC ; D: -40ºC; E: -60ºC; F: -70ºC) Yüksek sıcaklık:100ºC(150ºC) |
| Nem Aralığı | 20%~98%R.H.(10%-98% R.H. / 5%-98% R.H. özel bir isteğe bağlı koşuldur, Nem Alma Cihazına ihtiyaç duyar) |
|
Analitik Doğruluk / Dağıtım nem 0.1ºC; %0.1 R.H/±2.0ºC; ±3.0% R.H. |
Kontrol Doğruluğu |
|
sıcaklık ve nem ±0.5ºC; ±2.5% R.H. |
Sıcaklık |
|
Yükselme/Düşme Hız Oranı Sıcaklık yükselmesi yaklaşık 0.1~3.0ºC/dak / sıcaklık düşüşü yaklaşık 0.1~1.5ºC/dak; |
(Düşme Hız Oranı Min.1.5ºC/dak özel bir isteğe bağlı koşuldur) İç ve |
|
Dış Malzeme İç kutunun malzemesi SUS 304# paslanmaz çeliktir, dış kutunun malzemesi ise paslanmaz çelik veya |
Boya kaplı SEE soğuk haddelenmiş çeliktir. Yalıtım Malzemesi |
| Yüksek sıcaklığa dayanıklı, yüksek yoğunluklu, format klor, etil asetat köpük yalıtım malzemeleri | Soğutma Sistemi |
| Rüzgar soğutma veya su soğutma/tek segment kompresör(-40ºC, çift segment kompresör -70ºC) | Koruma Cihazları |
| Sigortasız anahtar, kompresör için aşırı yük koruma anahtarı, yüksek ve alçak voltaj soğutucu |
koruma anahtarı, aşırı nem ve aşırı sıcaklık koruma anahtarı, sigortalar, arıza uyarı sistemi, su kısa depolama uyarı koruması İsteğe Bağlı Aksesuarlar |
| Çalışma deliği olan iç kapı (İsteğe bağlı), Kaydedici (isteğe bağlı), Su Arıtma Cihazı, Nem Alma Cihazı | Titreşim |
|
Test Ekipmanı Müşterinin test koşuluna göre uygun titreşim test tezgahını seçin, teknik parametreler |
lütfen bu katalogdaki Elektrodinamik Tip Titreşim Test Cihazı'nın parametrelerini referans alın |
| AC380V 3 faz 5 Hat, 50/60HZ | Adı |
| Ambalaj Titreşim Tablası/Oto Parçaları için Titreşim Tablası Test Cihazı | Model | ||||||||
| Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s2) | Nominal Hız(m/s) | Nominal yer değiştirme (p-p)mm | Maks. Yükleme (Kg) | hareketli bobin (Kg) | Hareketli bobinin Boyutu (mm) | ES-6 |
| 6000 | 3-3500 | 3-3500 | 1000 | 90 | 51 | 180 | 6.5 | Φ230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | 90 | 51 | 1000 | 12 | Φ230 | ES-10 |
| 10000 | 3-3000 | 3-3000 | 1000 | 90 | 51 | 1000 | 14 | Φ240 | ES-20 |
| 20000 | 3-3000 | 3-3000 | 1000 | 90 | 51 | 1000 | 30 | Φ320 | ES-30 |
| 30000 | 3-2800 | 3-2800 | 1000 | 90 | 51 | 450 | 40 | Φ450 | 1. İyi tasarlanmış dinamik daire iskeleti, daha yüksek bir aşama eksenel rezonans frekansına sahiptir. |
| 40000 | 3-2800 | 3-2800 | 1000 | 90 | 51 | 1000 | 50 | Φ450 | 1. İyi tasarlanmış dinamik daire iskeleti, daha yüksek bir aşama eksenel rezonans frekansına sahiptir. |
| 50000 | 3-2700 | 3-2700 | 1000 | 90 | 51 | 1000 | 60 | Φ450 | 1. İyi tasarlanmış dinamik daire iskeleti, daha yüksek bir aşama eksenel rezonans frekansına sahiptir. |
| 60000 | 3-2700 | 3-2700 | 1000 | 90 | 51 | 1000 | 60 | Φ450 | 1. İyi tasarlanmış dinamik daire iskeleti, daha yüksek bir aşama eksenel rezonans frekansına sahiptir. |
| 100000 | 3-2500 | 3-2500 | 1000 | 90 | 51 | 1000 | 90 | Φ450 | 1. İyi tasarlanmış dinamik daire iskeleti, daha yüksek bir aşama eksenel rezonans frekansına sahiptir. |
