Elektrodinamik 6KN Kayma Tablosu Titreşim Test Sistemi IEC62133 Standardı
Product Details
| Kayma Tablosu: | Guangdong, Çin | titreşim yönü: | Z ekseni |
|---|---|---|---|
| titreşim kuvveti: | 1,5 mm-300 mm | test standardı: | IEC62133 |
| şok testi: | yarım sinüs, yamuk, testere dişi dalgası | hareketli bobin: | 12 kg |
| Vurgulamak |
6KN kaydırma masası titreşim testi,Elektrodinamik Titreşim Test Sistemi,IEC62133 titreşim masası ekipmanları |
||
Product Description

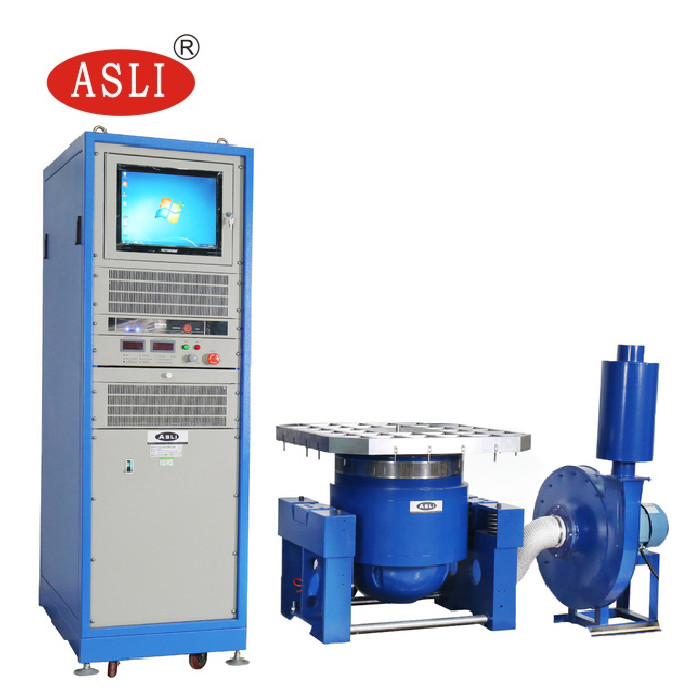

Electrodynamic 6KN Kayar Tabla Titreşim Test Sistemi, IEC62133 ve diğer uluslararası test standartlarının zorlu taleplerini karşılamak üzere tasarlanmış yüksek frekanslı bir elektrodinamik titreşim test cihazıdır. Hassasiyet ve güvenilirlik için üretilen bu sistem, yatay titreşim testi için bir kayar tabla entegre eder ve savunma, havacılık, iletişim, elektronik ve ev aletleri endüstrilerinde yaygın olarak kullanılmaktadır.
Detaylı özellikler için lütfen indirilebilir belgeye bakınız: vibration test equipment ES-10.pdf
- IEC62133
- UL1642
- UN38.3
- GB31241
- MIL-STD-810G
- MIL-STD-810F
- IEC 60068-2-5
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s²) | Nominal Hız (m/s) | Nominal Deplasman (p-p) mm | Maks. Yük (Kg) | Hareketli Bobin (Kg) | Hareketli Bobin Boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

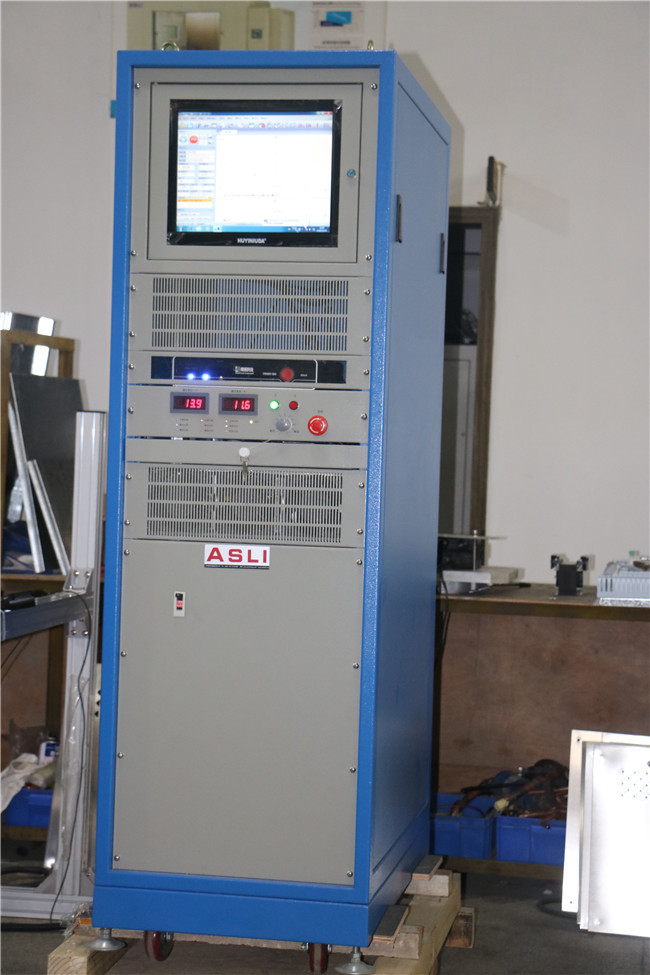

- Ayar Yöntemi: Çince ve İngilizce menü, bilgisayar kontrolü, özel izleme ve kontrol sistemleri; tüm süreç verileri işlenebilir ve çıktı alınabilir.
- Ekran Fonksiyonları: Test eğrilerinin, çok kanallı verilerin ve ekrandaki veri okumalarının dinamik gösterimi.
- Eğri Kaydedici: Test verilerinin gerçek zamanlı kaydı; test verileri otomatik olarak yakalanır ve sonuçlar saklanıp yazdırılabilir.
| Model | Masa Boyutu (mm) | Frekans Aralığı (Hz) | Hareketli Parçaların Ağırlığı (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
Evrensel Yüksek Frekanslı Elektrodinamik Titreşim Test Cihazı, X, Y ve Z üç eksenli sinüs titreşim testleri ve geniş bant rastgele titreşim testleri gerçekleştirir. Ayrıca klasik darbe testlerini (yarım sinüs, yamuk, testere dişi dalga) ve şok tepki spektrumu testlerini de destekler.
Bu sistemler ulusal savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli ev aletleri ve ev aletleri endüstrilerinde yaygın olarak kullanılmaktadır.
Titreşim sarsıcıları hakkında daha fazla bilgiye ihtiyacınız olursa, lütfen bizimle iletişim kurmaktan çekinmeyin.
