ES-6 titreşim test ekipmanları.pdf

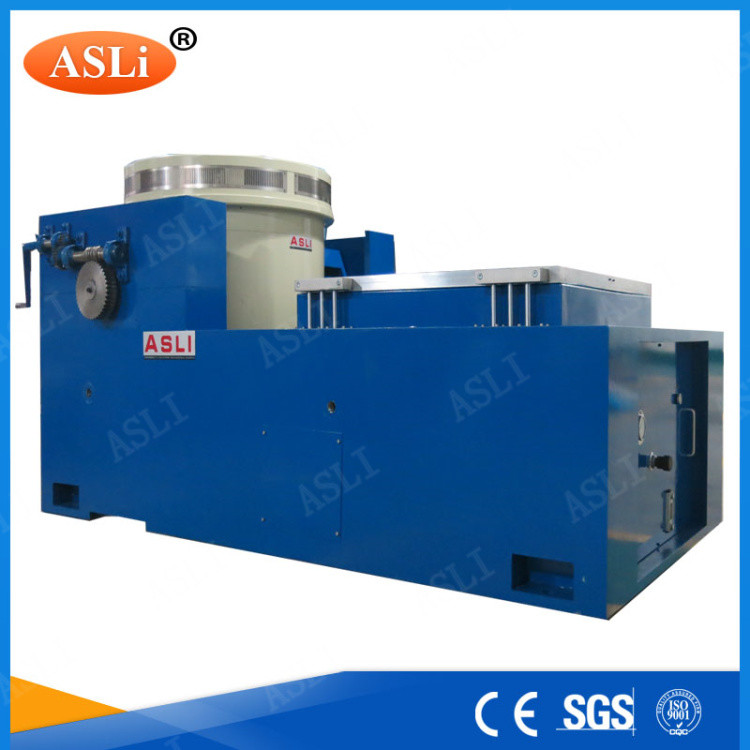

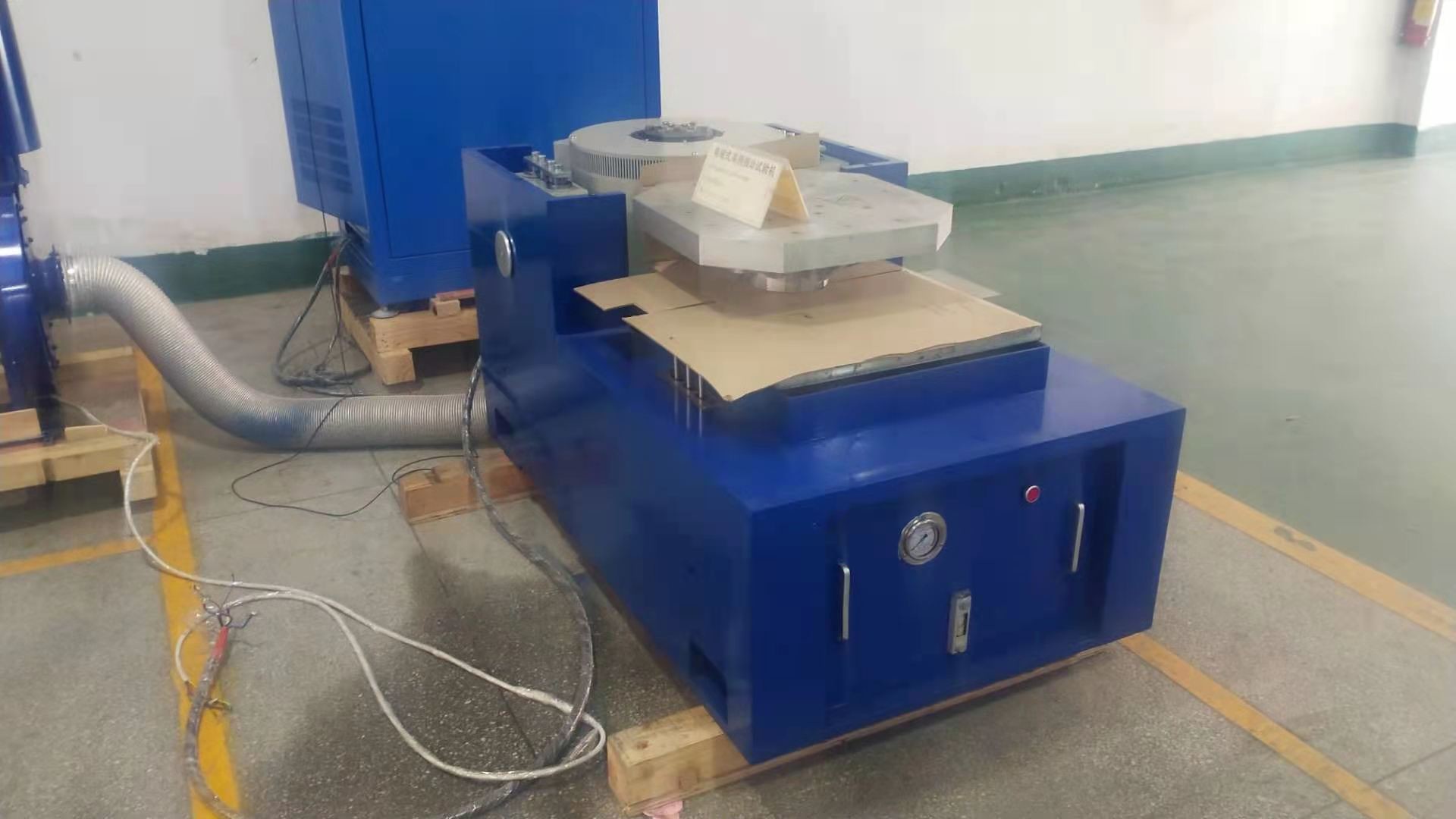

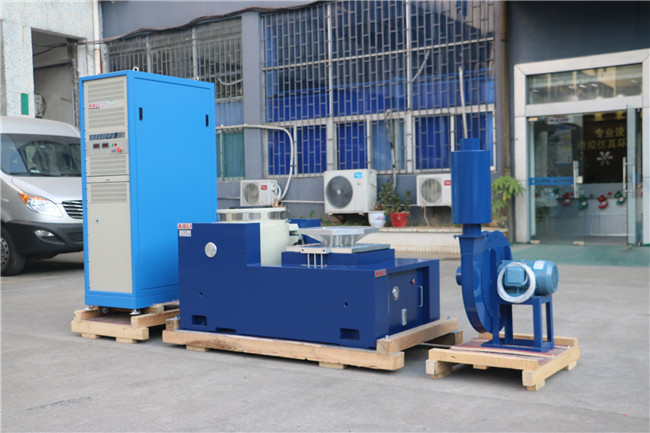

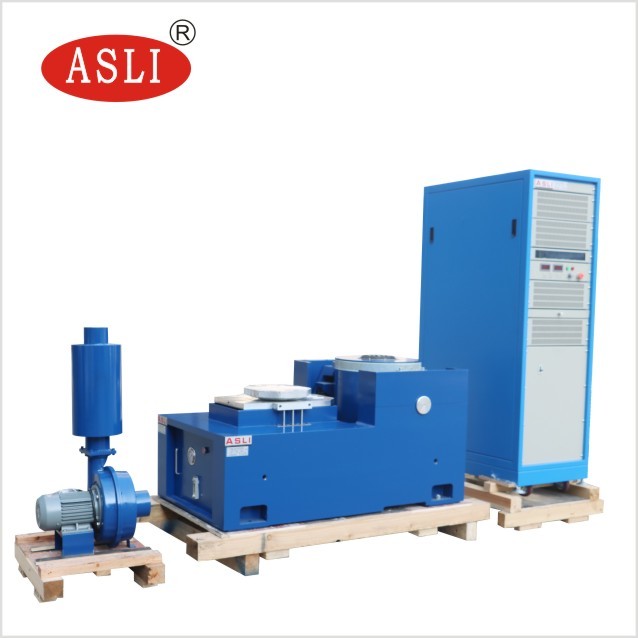

Laboratuvar ekipmanı testi için Dijital Güçlendirici Kontrol Elektromanyetik titreşim salıntıcısı
Yer değiştirme özelleştirilebilir.
Vibrasyon masası boyutu, numune boyutuna göre seçilir.
Laboratuvar, Otomatik parça, LED aydınlatma, pil, kablo, ambalaj için virasyon testi...
Teknik parametreler:
| Model |
Sine Güç (N) |
Rated Rastgele Güç (N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
İsimlendirilmiş hareket (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
Elektromanyetik titreşim denetleyicisinin en yüksek hızlanma seviyesi en yüksek hızlandırma seviyesine göre belirlenir.Düşük frekansta, hareketli parçanın yer değiştirmesi kısıtlanır.Hareket eden elementin rezonans frekansı daha yüksek ayarlanır.frekans aralığının üst sınırından daha yüksek.
Vibrasyon jeneratörünün performansı maksimum gösterir grafik ile yansıtılabilirLog-log grafiği kullanarak, hareketin kısıtlanması6 dB/oktav eğimli düz bir çizgi ile ifade edilebilir.
Dikey genişleticinin teknik parametreleri:
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Bench Boyutu |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Tür banyo) | 220 | 350 | Φ1200 |
Elektromanyetik titreşim test ekipmanları hakkında daha fazla bilgi almak istiyorsanız, lütfen sorularınızı göndermekten çekinmeyin, bundan sonra daha fazla destek verebiliriz.
