IEC62133 UN38.3 Standardı için Titreşim Akü Test Ekipmanı titreşim test makinesi
Başvuru:
Biz ES-20 Dijital Elektrodinamik Tip VibrationTester, Yüksek Frekanslı Titreşim Test Cihazı serisi ürünlerinin üreticisiyiz, 'çift manyetik devre yapısı', 'kendi kendine oluşturulan iskelet hareket çemberleri', 'Havadan Destek' ve 'makaralı rulmanlar ve doğrusal kılavuz', 'muylusu izolasyon' ileri modern teknoloji ve özel teknolojiyi benimsemiş, klasik tarafından tamamlanacak X, Y, Z üç eksenli sinüzoidal titreşim testi ve geniş bant rastgele titreşim testlerinde tamamlanabilir. (yarım sinüs, trapez, testere dişi dalgası) darbe ve şok tepki spektrumu testi. Bu ürünler milli savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli ev aletleri, iletişim, ev aletleri ve diğer alanlarda yaygın olarak kullanılmaktadır.
Teknik Parametreler:
| Modeli |
Anma Sinüs Kuvvet (N) |
Rastgele Olarak Değerlendirildi Kuvvet (N) |
Sıklık Aralık (Hz) |
Nominal Hızlanma (m/s2) | Nominal Hız (m/s) |
Nominal yer değiştirme (pp)mm |
Maks. Yükleme (Kg) | hareketli bobin (Kg) |
Boyutu Hareketli bobin (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 litre | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Özellikler:
1. Daha yüksek kademeli eksenel rezonans frekansına sahip, iyi tasarlanmış dinamik daire iskeleti.
2. İki manyetik devre, manyetik akı kaçağı düşük, kompakt yapı ve rasyonel.
3. Rocker Rod makaralı rulmanlar düz ve ithal odaklı kompozit gövde sertliği yönelimi, eksantrik yük kapasitesi.
4. Hormon kullanımına adanmış muylu izolasyon temeli, mobil rahatlığın kurulumu.
5. İleri teknoloji, yüksek güvenilirliğe sahip dinamik çemberi sağlamak için sistem etrafında hareket eder.
6. Yeni kanal tasarımı ve soğutma etkisini artırır.
7. Statik sertlik, küçük balon yatağının dinamik sertliği, titreşim masası kapasitesini arttırır, düşük frekans performansını artırır.
Yatay Titreşim Tablosunun Teknik Parametreleri:
| Modeli | Tezgah Boyutu (mm) | Frekans Aralığı (Hz) | Hareketli Parçaların Ağırlığı (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-1000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Dikey Titreşim Tablosunun Teknik Parametreleri:
| Modeli | Ağırlık (kg) | Maks. Frekans (Hz) | Tezgah Boyutu |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTI010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Yuvarlak tezgah) | 220 | 350 | Φ1200 |
ASLi fabrikası hakkında kısa tanıtım:
Uzun bir geçmişe sahip test ekipmanı üreticisiyiz, son 28 yılda simülasyon çevre test ekipmanlarına ve Mekanik titreşim ve şok test makinesine adadık. ES-20 Dijital Elektrodinamik Tip Titreşim Test Cihazı, Yüksek Frekanslı Titreşim Test Makinesi bizim yıldız ürünlerimizdir ve bu makine için CE sertifikasını almıştık.
Paket:Önce PP film, ardından makine ile kasa arasında 10 mm köpük ve dışarıda standart ihracat kontrplak kasadır.

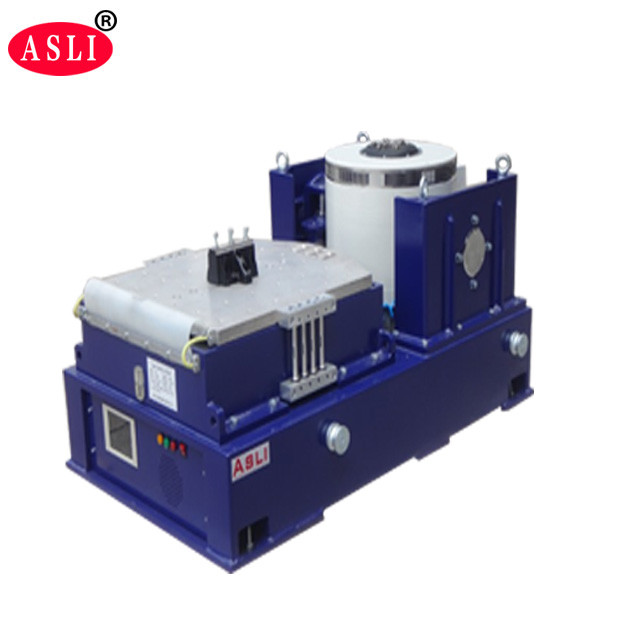

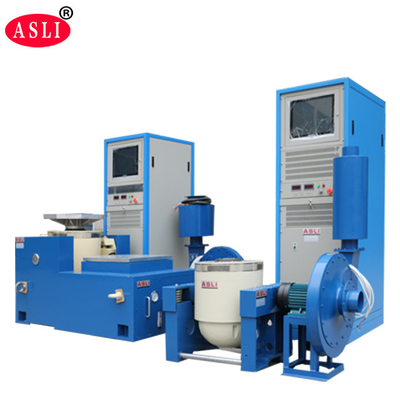

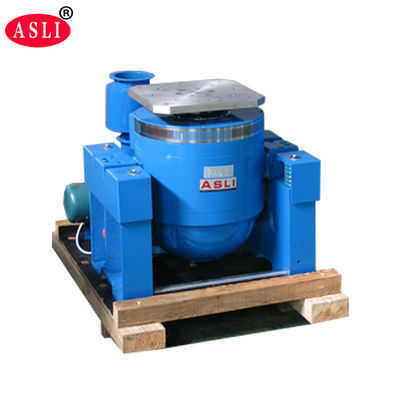

Referans için resimler:
Müşteri ASLi Şirketini Ziyaret Etti:
