ES-6 titreşim test ekipmanları.pdf
Ce Laboratuvar ekipmanı testleri için sertifikalı elektromanyetik titreşim salkımcısı
Özellikleri:
Makine tabanı yüksek kaliteli malzeme kullanır, kolayca yüklenir, operasyon pürüzsüzdür, The, kontrol devresi dijital kontrolü ve görüntüleme frekansını yüklemenin gerekmediği,PID fonksiyonu ayarlar, makinelerin çalışmalarını daha istikrarlı, güvenilir hale getirir, frekansı ve sabit frekanslı işletim yolunu süzer,Kontrol devresine güçlü elektromanyetik alanın müdahalesini çözmek için farklı meslek test talebine uyarlanır., ve çalışma süresini artırmak, böylece test ürünü doğru test süresine ulaşır.
Teknik parametreler:
| Model |
Sine Güç (N) |
Rated Rastgele Güç (N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
İsimlendirilmiş hareket (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |

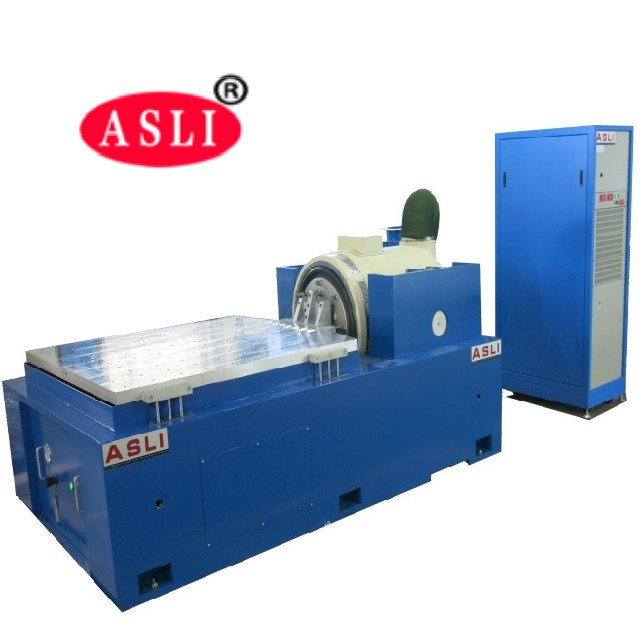

Yatay genişleticinin teknik parametreleri:
| Model | Masa boyutu (mm) | Frekans aralığı (Hz) | Hareketli parçaların ağırlığı (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
Elektromanyetik titreşim testi tamamen standart tasarım pil ile ilgili test, simülasyon, pil titreşim testinin belirli koşulları altında,Pil veya pil paketi titreşim masasına sabitlenmiştir.Belirtilen frekans, ivme ve hareket moduna göre, birbirine dik üç yönde ölçülen pilin batarya örneği titreşimi boyunca sızıntısı olmamalıdır.Cesaretini kaybetme., kırılmadı, yangın ve patlama olmadı.
