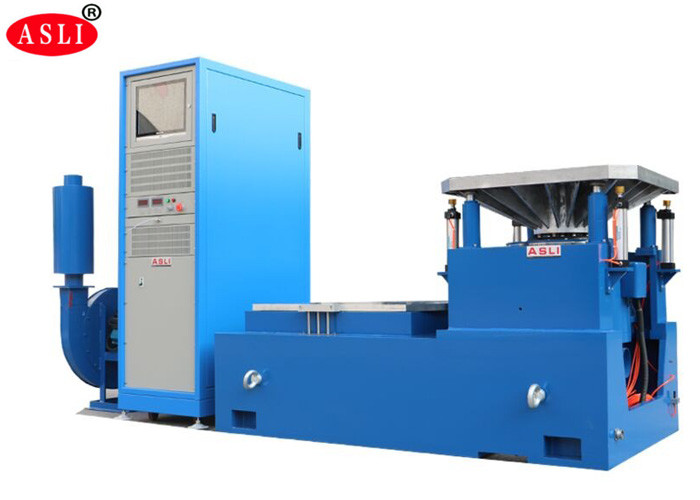

Yüksek Frekanslı Titreşim Test Makinesi Elektrodinamik Titreşim Test Cihazı (Shaker)
Titreşim test sistemi için lütfen aşağıdakileri hazırlayıp talebinizi gönderin; size uygun modeli önermenize yardımcı olacağız
Numune Açıklaması
Numune Test Kütlesi
Numune Boyutları
Varsa test profili
Testin maksimum ivmesi
X,Y,Z yönünde test veya yalnızca Z yönünde test
Gösterilen model özellikleri
| Sistem Özellikleri | |||
| Sistem Modeli: | ES- 20 | ||
| Frekans Aralığı: | 3~3500 | ||
| Nominal Kuvvet | Sinüs N | 20000 | |
| Rastgele N | 20000 | ||
| Şok N | 40000 | ||
| Maksimum İvme | sinüs (m/s2) | 1000 | |
| Rastgele (m/s2 rms) | 1000 | ||
| Şok(m/s2) | 2000 | ||
| Maksimum Hız | sinüs (m/s2) | 1.8 | |
| Şok(m/s2) | 1.8 | ||
| Maksimum Deplasman | Maksimum Hareket mm (p-p) |
51 | |
| Hareketli Bobin | 30 kg | ||
| Hareketli bobin boyutu | Çap 320mm | ||
| Maks. Yük: | 300 kg | ||
Mevcut diğer titreşim test cihazı (shaker) seçenekleri
| Model |
Nominal Sinüs Kuvvet (N) |
Nominal Rastgele Kuvvet (N) |
Frekans Aralığı (Hz) |
Nominal İvme (m/s2) | Nominal Hız(m/s) |
Nominal deplasman (p-p)mm |
Maks. Yük (Kg) | hareketli bobin(Kg) |
Boyutları Hareketli bobin(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Rastgele test için titreşim örneği
Özellikler:
1. Daha yüksek kademeli eksenel rezonans frekansına sahip, iyi tasarlanmış dinamik halka iskeleti.
2. Çift manyetik devre, düşük manyetik akı sızıntısı, kompakt ve rasyonel yapı.
3. Düz salıncak kolu makaralı rulmanları ve kompozit gövde rijitliği yönlendirmesi, eksantrik yük kapasitesi.
4. Özel kullanım için muylu izolasyon kaidesi, taşınabilir kurulum kolaylığı.
5. Dinamik halkanın yüksek güvenilirliğini sağlamak için sistem genelinde gelişmiş teknoloji.
6. Yeni kanal tasarımı ile gelişmiş soğutma etkisi.
7. Statik rijitlik, küçük hava yastığı yatağının dinamik rijitliği, titreşim tablası kapasitesini artırma, düşük frekans performansını iyileştirme.Yatay Titreşim Tablasının Teknik Parametreleri (X, Y ekseni testi)
Dikey Titreşim Tablasının Teknik Parametreleri (Z ekseni testi):

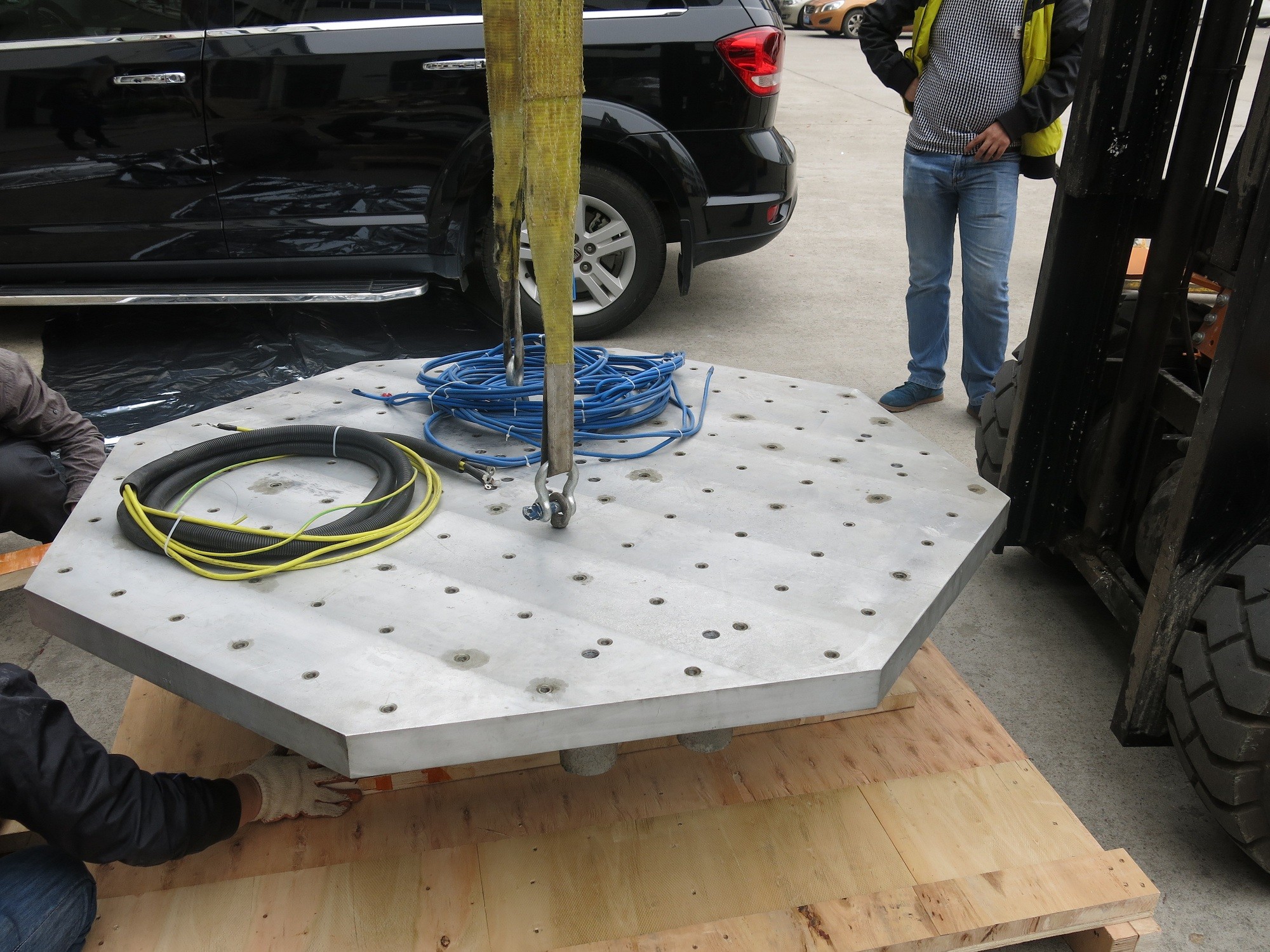

Referans için resimler:
Müşterinin ASLi Şirketini Ziyareti:
