2500hz Titreşim Çalkalayıcı Makinesi, 1.8m / S Çalkalayıcı Test Sistemleri
Product Details
| sinüs kuvveti: | 20000n | Frekans aralığı: | 3hz - 2500hz |
|---|---|---|---|
| Hız: | 1.8m/s | Doğrudan: | x,y,z |
| Hızlanma: | 100g | hareketli sarma: | 30kg |
| Yük: | 300kg | ||
| Vurgulamak |
2500hz shaker test sistemleri,2500hz vibrasyon shaker makinesi,1.8m / s shaker test sistemleri |
||
Product Description

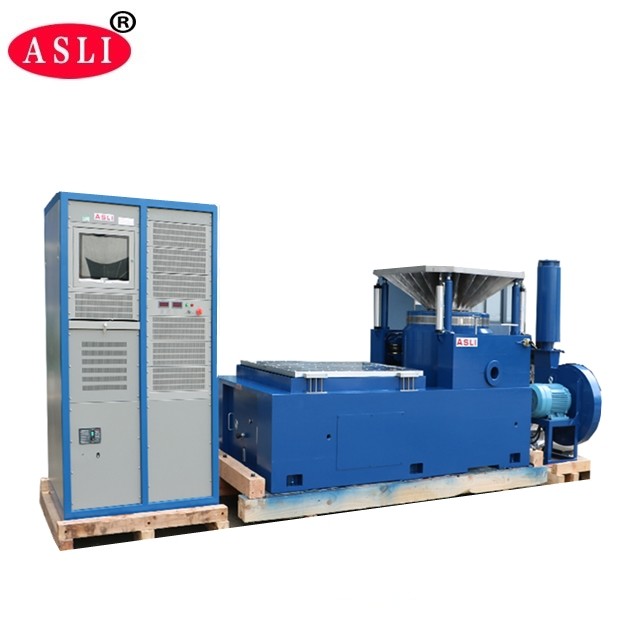

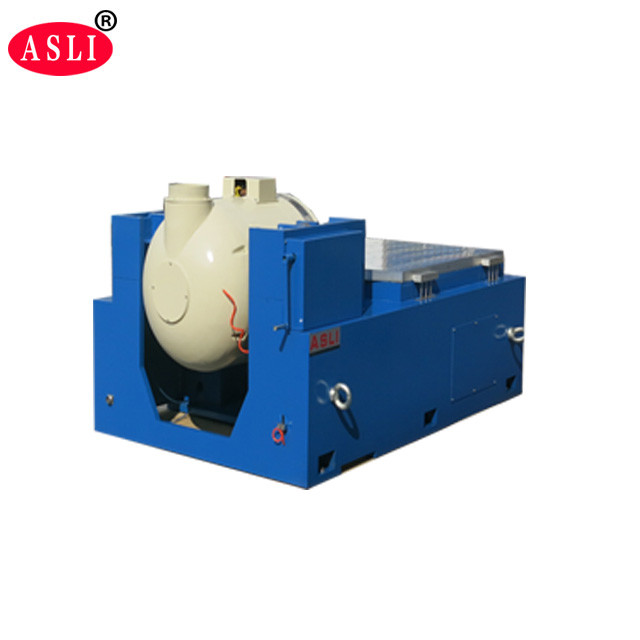

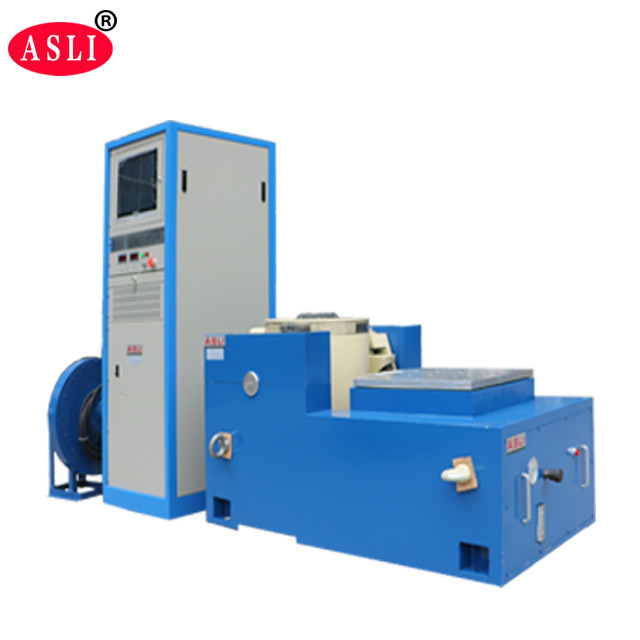

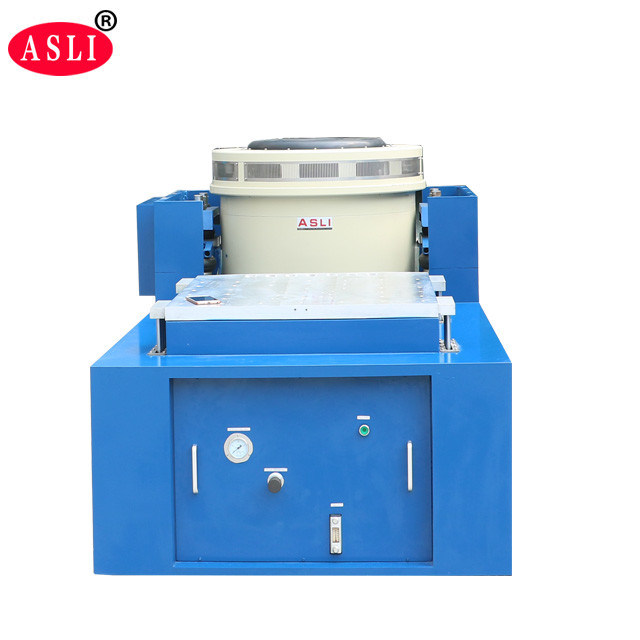

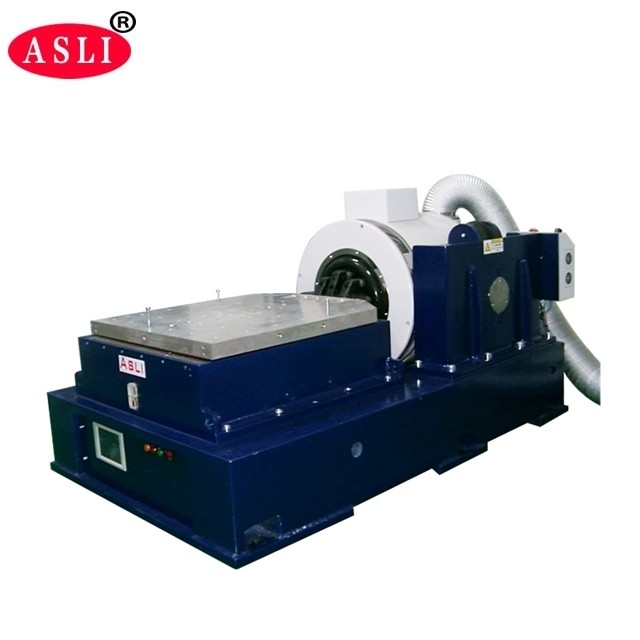

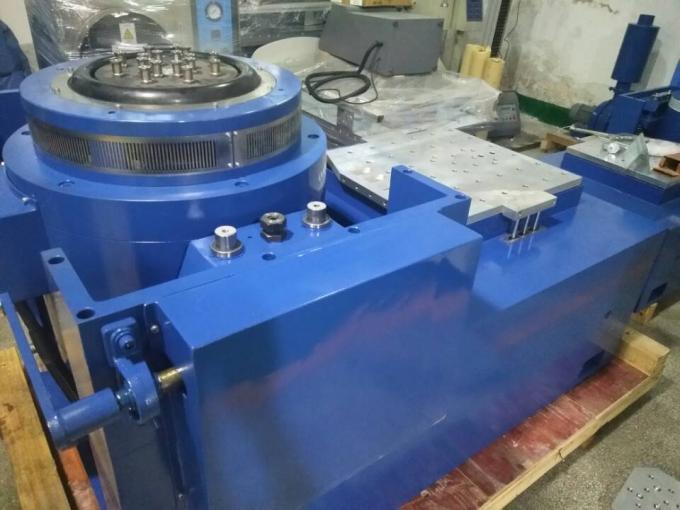

BuES-20 Dijital Elektrodinamik titreşim testçisiçevresel titreşim ve şok koşullarının hassas bir taklit için tasarlanmış yüksek frekanslı titreşim test makinesi.X, Y ve Z üç eksenli sinüzoidal titreşimveGeniş bant rastgele titreşim testleri, klasik darbe testi (yarım sinüs, trapez, testere dişi dalga) ve şok tepkisi spektrumu analizi ile birlikte.
ASLi tarafından üretilen 28 yıllık deneyimSimülasyon çevresel test ekipmanlarında ve mekanik titreşim ve şok test makinelerinde bu makine elde etmiştirCE sertifikasıve bizim ürün yelpazemizde yıldız ürünüdür.
Önce PP filmi, sonra makine ile kasa arasında 10 mm köpük, ve dışarıda standart ihracat kontrplak kasa.
| Model | Sine kuvveti (N) | Rated Random Force (N) | Frekans aralığı (Hz) | İsimlendirilmiş Hızlandırma (m/s2) | İsimlendirilmiş Hız (m/s) | İsimlendirilmiş yer değiştirme (p-p) mm | Maks. Yükleme (Kg) | Hareketli sarmal (Kg) | Hareketli sarmalın boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- İyi tasarlanmış dinamik daire iskeleti, daha yüksek aşamalı aksyal rezonans frekansı ile.
- İki manyetik devre tasarımı ️ düşük manyetik akış sızması, kompakt yapı ve rasyonel düzen.
- Rocker rod roller bearings with straight and import-oriented composite body stiffness orientation, providing excellent eccentric load capacity. Doğrudan ve ithal odaklı kompozit vücut sertliği yönlendirmesi ile rocker rod roller bearings, mükemmel eksantrik yük kapasitesi sağlar.
- Trunnion hormon kullanımı için özel bir izolasyon temeli, uygun bir mobil kurulumla.
- Gelişmiş teknoloji hareket-aran sistem dinamik daire yüksek güvenilirliği sağlar.
- Yeni kanal tasarımı soğutma etkisini artırıyor.
- Static stiffness and dynamic stiffness of the bearing small balloon, raising the vibration table capacity and improving low-frequency performance. Beyrek küçük balonun statik sertliği ve dinamik sertliği, titreşim masası kapasitesini yükseltir ve düşük frekanslı performansı iyileştirir.
| Model | Masa boyutu (mm) | Frekans aralığı (Hz) | Hareketli parçaların ağırlığı (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5 ¢ 1000 5 ¢ 1500 5 ¢2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5 ¢ 1000 5 ¢1400 5 ¢2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5 ¢ 1000 5 ¢ 1500 5 ¢2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5 ¢ 1000 5 ¢1200 5 ¢2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5 ¢800 5 ¢ 1000 5 ¢ 1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5 ¢ 1000 5 ¢ 1500 5 ¢2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5 ¢ 1000 5 ¢1300 5 ¢ 1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 ¢800 5 ¢1100 5 ¢1400 | 126 168 210 |
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Bench Boyutu |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Döner Bench) | 220 | 350 | Φ1200 |
ES-20 Dijital Elektrodinamik titreşim testi serisi,çift manyetik devre yapısı,self-generated skeleton action circles (kendi kendine oluşturulan iskelet eylem çemberleri),Hava desteği,Roller bearings and linear guidance (rol rulmanları ve doğrusal rehberlik), vetrunnion isolationBu teknolojiler, X, Y, Z üç eksenli sinüzoidal titreşim testlerinin ve geniş bant rastgele titreşim testlerinin yanı sıra klasik darbeler testlerinin (yarı sinüs, trapezoidal,Çakmak dişi dalgası) ve şok tepkisi spektrumu testi.
Bu ürünler yaygın olarakUlusal savunma, silah, havacılık, havacılık, iletişim, elektronik, elektrikli cihazlar ve ev aletlerive diğer alanlarda.
Dikey ve yatay titreşim testçisi hakkında herhangi bir sorunuz varsa, lütfen bizimle iletişime geçin.
Product Highlights
ES-20 XYZ titreşimli çalkalayıcı: 20000N sinüs kuvveti, 3-2500Hz, 1,8m/s, 100g, 300kg yük. CE sertifikalı, 28 yıllık üretici. Özel dikey/yatay masalar, ihracat kontrplak ambalajı.
