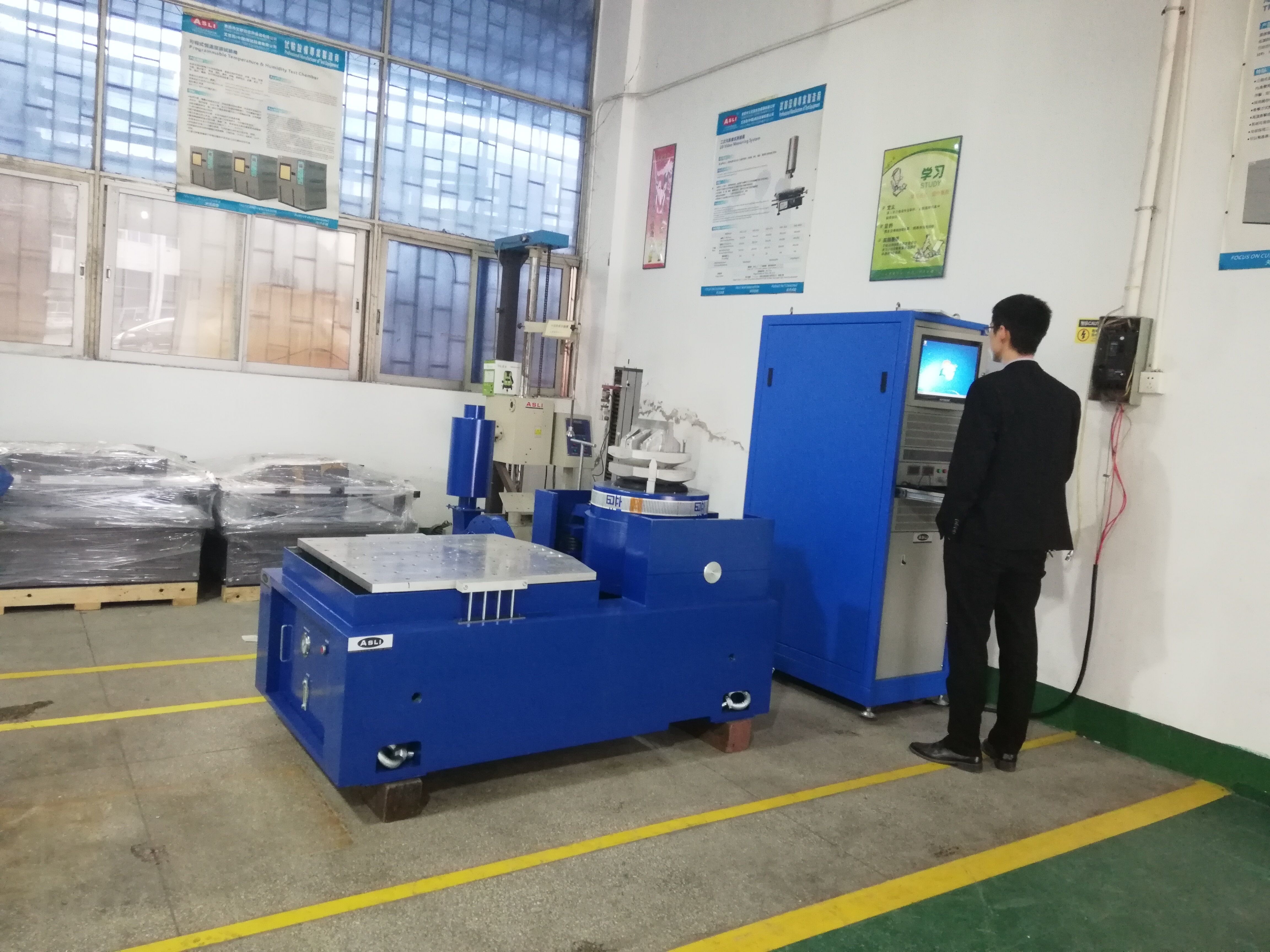

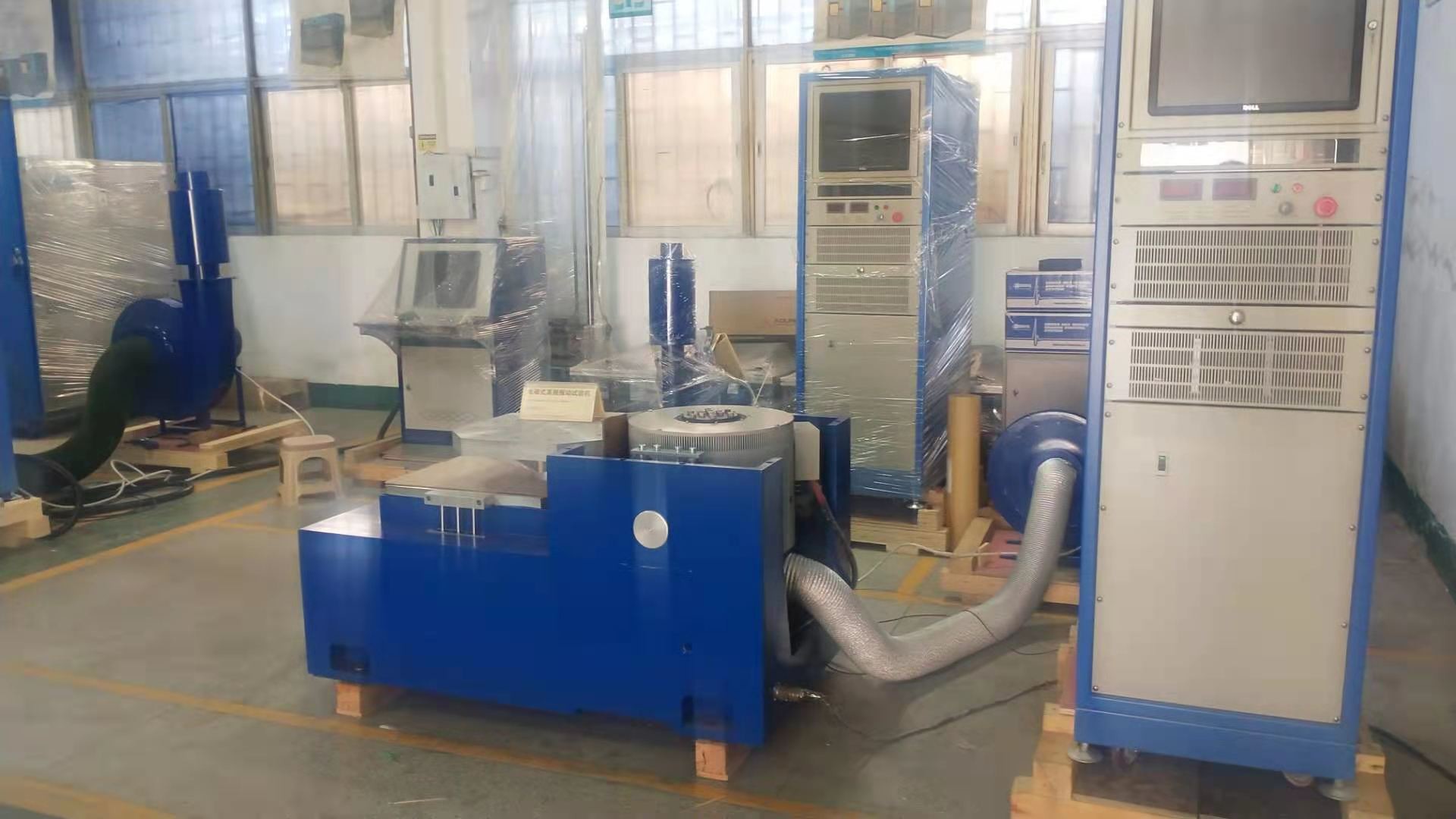

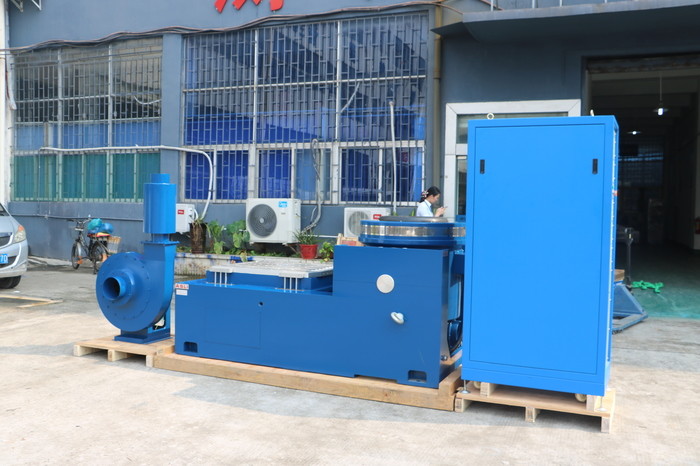

IEC 60335-2-24 Yüksek frekanslı dikey ve yatay elektrodinamik titreşim salıntıcısı
Yüksek frekanslı titreme salkımları, çeşitli malzemeler ve bileşenler üzerinde mekanik test ve analiz yapmak için kullanılan bir mekanik cihaz türüdür.Gerçek ortam koşullarını taklit edebilecek veya ürün yorgunluk testini hızlandırabilecek yüksek frekanslı titreşimler üreterek çalışır..
Yüksek frekanslı titreşim salkımının birincil işlevi, bir bileşen veya malzemenin amaçlanan uygulamada yaşayabileceği mekanik gerginliği ve gerginliği tekrarlamaktır.Modal analiz ve rezonans ölçümleri yapmak için de kullanılabilir., ürün performansını optimize etmek ve gürültü ve titreşim sorunlarını en aza indirmek için gereklidir.
Shaker tipik olarak yüksek frekanslı titreşimler üreten bir elektrodinamik veya hidrolik aktüatörden oluşur. Örnek, shaker armatürüne takılan bir tesise monte edilir.Shaker hızla hızlandırarak ve kontrol edilmiş bir şekilde armatür yavaşlatarak gerekli titreşim üretir.
Bu titreşimler, sıcaklık ve nem gibi çeşitli çevresel koşulları taklit etmek için frekans, amplitud ve süre açısından özelleştirilebilir.Bu, çeşitli bileşenlerin ve malzemelerin test edilmesini sağlar ve mühendislerin potansiyel tasarım kusurlarını ve zayıflıklarını belirlemelerine yardımcı olur.
Genel olarak, the primary function of a high-frequency vibration shaker is to help engineers and designers test the durability and performance of their products under simulated real-world conditions so that they can refine and optimize the design to meet the target specifications.
Titreme test makinesi teknik parametreleri:
| Model |
Sine Güç(N) |
Rated Rastgele Güç(N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
Rated - Hayır.yerleştirme (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

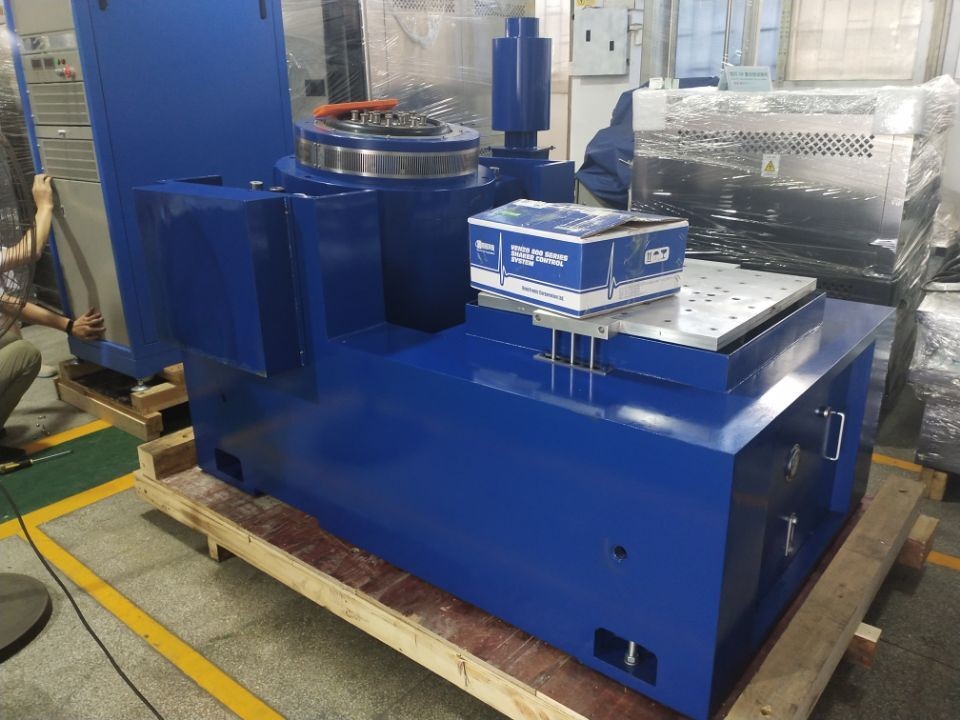

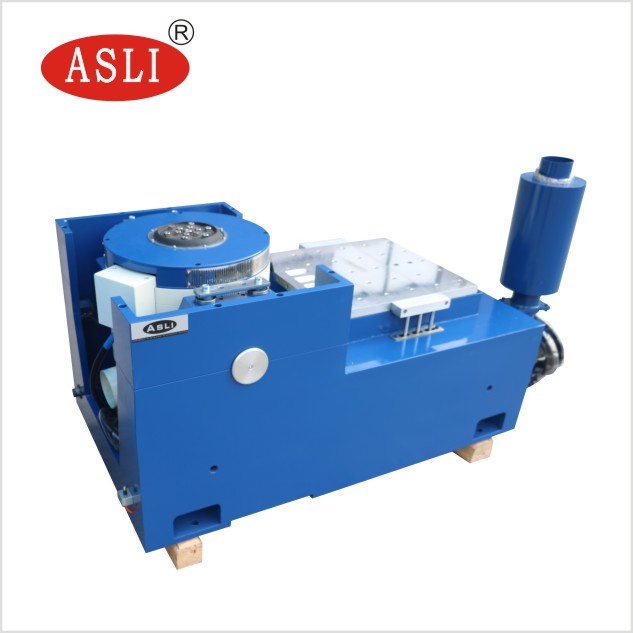

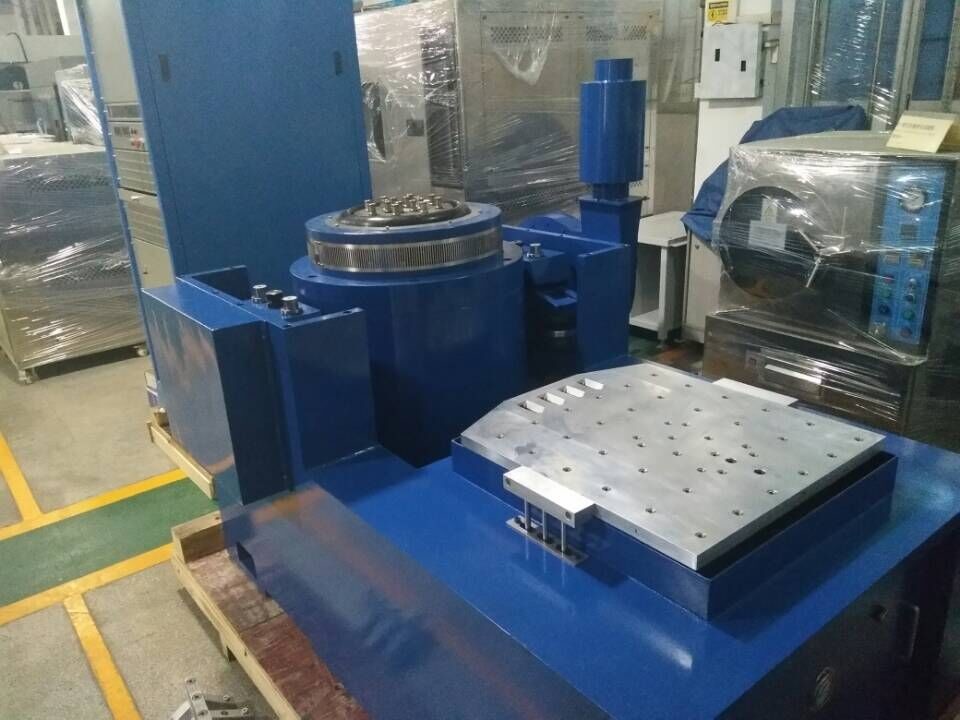

Horizontal'in teknik parametreleriGenişleyici:
Dikeylerin teknik parametreleriGenişleyici:
IEC 60335-2-24 Yüksek frekanslı dikey ve yatay elektrodinamik titreşim salıntıcısı Test Özellikleri:
1Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
2İki manyetik devre, düşük manyetik akış sızdırması, kompakt yapı ve mantıklı.
3Rocker Rod rulo rulmanları düz ve ithalat odaklı bileşik vücut sertlik yönelimi, eksantrik yük kapasitesi.
4- Trunnion izole etme temeli hormon kullanımı, mobil rahatlık kurulumu için.
5Sistemin etrafında gelişmiş teknolojiler hareket ederek dinamik döngünün yüksek güvenilirliğe sahip olmasını sağlar.
6Yeni kanal tasarımı ve soğutma etkisini artırmak.
7. statik sertlik, taşımak küçük balon dinamik sertlik, titreşim masası kapasitesini yükseltmek, düşük frekanslı performans geliştirmek.
IEC 60335-2-24 Yüksek Frekanslı Dikey Ve Yatay Elektrodinamik titreşim salıntıcısı hakkında herhangi bir şüpheniz veya ihtiyacınız varsa, lütfen bizimle iletişime geçmekten çekinmeyin.
