Dikey Titreşim Test Cihazları elektrodinamik titreşim çalkalayıcı Bileşenler İçin JESD 22-B103B ile tanışın
Açıklama Uygulama:
Dikey Titreşim Test Cihazları elektrodinamik titreşim çalkalayıcı Bileşenler İçin JESD 22-B103B ile tanışınEğitim, araştırma ve laboratuvar ortamlarında kullanılır.Açift manyetik devre yapısı, kendi kendine oluşturulan iskelet hareket çemberleri, Havadan Destek ve makaralı rulmanlar ve doğrusal kılavuz, muylu izolasyonu gelişmiş modern teknoloji ve özel teknolojiye uyarlanmıştır, X, Y, Z üç eksenli sinüzoidal titreşim testi ve geniş bantta tamamlanabilir Rastgele titreşim testleri, klasik (yarım sinüs, trapezoidal, testere dişi dalgası) darbe ve şok tepki spektrumu testiyle tamamlanacaktır.Bu ürünler milli savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli ev aletleri, iletişim, ev aletleri ve diğer alanlarda yaygın olarak kullanılmaktadır.
| Modeli:ES-3 | |
|---|---|
| Sinüs itme kuvveti | 300kgf |
| Rastgele itme | 300kgf |
| Darbe itme kuvveti | 600kgf |
| Frekans aralığı | 2~2500 Hz |
| Devam eden yer değiştirme | 25mm |
| Yer değiştirmenin etkisi | 25mm |
| Azami hız | 1,8 m/sn |
| Maksimum hızlanma | 981m/s2 |
| Hareketli bobin çapı | Φ150mm |
| Eksantrik ana izin ver | >196N.m |
| Yük bağlantı noktası | 6 kuruş |
| Hareketli parçaların eşdeğer kütlesi | 3 kg |
| Tezgah vida boyutu (standart) | M8 |
| Vida düzeni tablosu (çap, çevre) | Φ100mm'de 8, Φ,200mm'de 8. |
| Eksenel izolasyon frekansı | <3Hz |
| Maksimum yük | 120Kg |
| Manyetik akı kaçağı | <1 mT |
| Boyutlar (ambalajsız)(U×G×Y) | 730mm×550mm×650mm |
| Titreşim tablası Ağırlığı | 450kg |
Dikey Titreşim Test Cihazları elektrodinamik titreşim çalkalayıcı Bileşenler İçin JESD 22-B103B ile tanışınÖzellikler:
1. Daha yüksek kademeli eksenel rezonans frekansına sahip, iyi tasarlanmış dinamik daire iskeleti.
2. İki manyetik devre, manyetik akı kaçağı düşük, kompakt yapı ve rasyonel.
3. Rocker Rod makaralı rulmanlar düz ve ithal odaklı kompozit gövde sertliği yönelimi, eksantrik yük kapasitesi.
4. Hormon kullanımına adanmış muylu izolasyon temeli, mobil rahatlığın kurulumu.
5. İleri teknoloji, yüksek güvenilirliğe sahip dinamik çemberi sağlamak için sistem etrafında hareket eder.
6. Yeni kanal tasarımı ve soğutma etkisini arttırır.
7. Statik sertlik, küçük balonun dinamik sertliği, titreşim tablasının taşıma kapasitesini arttırır, düşük frekans performansını artırır.
BileşimiDikey Titreşim Test Cihazları elektrodinamik titreşim çalkalayıcı Bileşenler İçin JESD 22-B103B ile tanışın

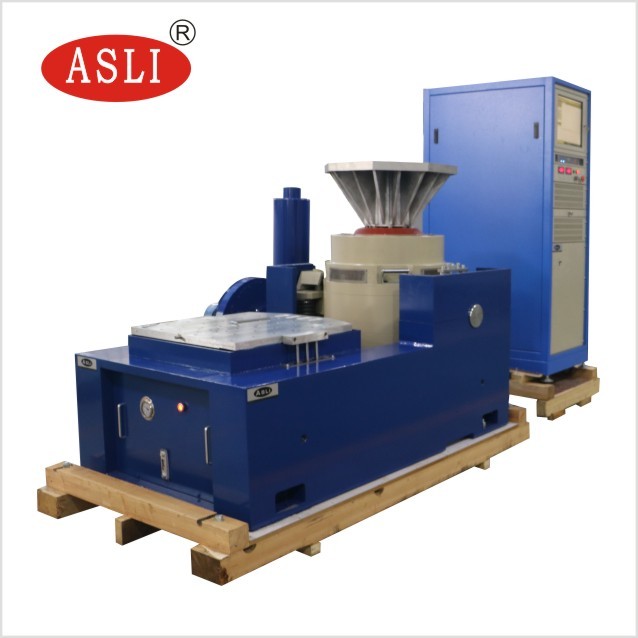

Titreşim test tezgahı, güç amplifikatörü, soğutma fanı, Kayma masası, dikey genişletici

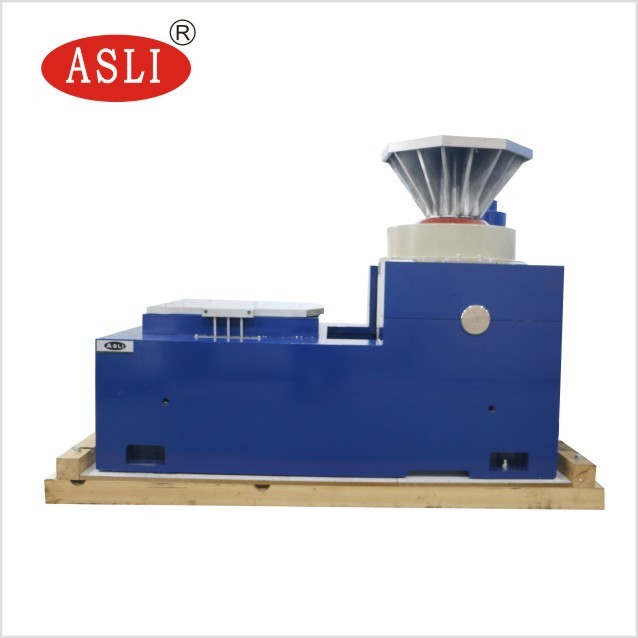

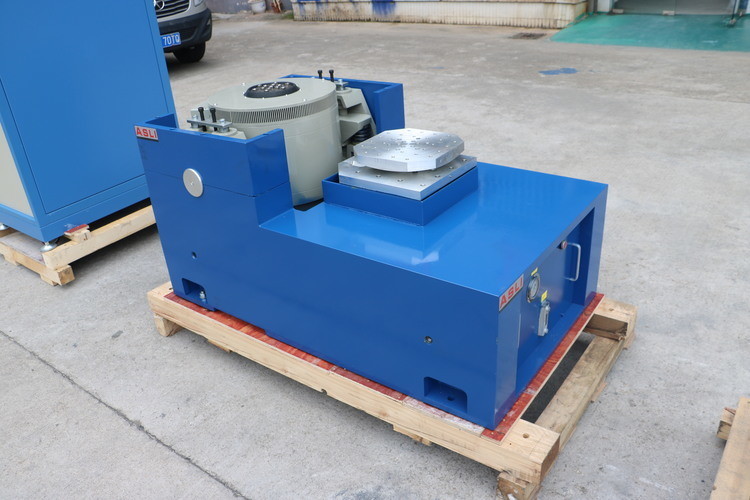

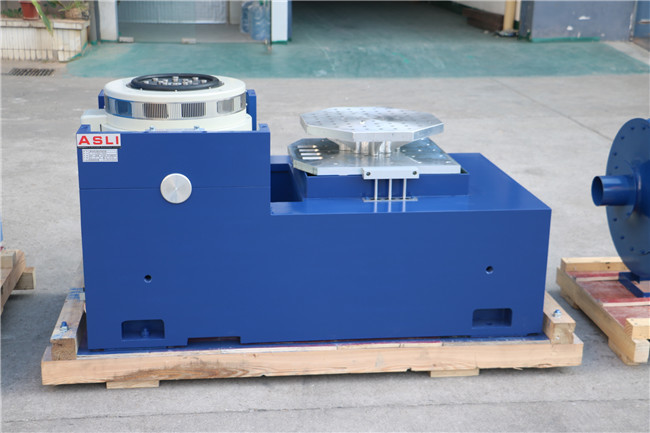

Yatay Stand özellikleri:
Tüm makine tezgahının yükleme kapasitesini ve performansını artırmak için daha yüksek hızlanma ve çalışma frekansı elde etmek için küçük yükleme tezgahı içinde.
Yatay tezgah ve titreşim tezgahı, mükemmel yapıya, kurulum ve ayarlama kolaylığına sahip entegre tiptedir.
Statik basınç yolu, V şeklinde, eğime dayanıklı ve ön yüklemeye dayanıklı kapasiteye sahip.
Dahili yağ pompası, iyi yapı ve kolay kullanım.
Dikey Genişletilmiş tezgah özellikleri:
VT dikey uzatılmış tezgah ve özel kelepçeler, hassas hesaplanmış, ayrıntılı tasarım, müşterinin mükemmel performansa göre en iyi performansı elde etmesini sağlamak için
