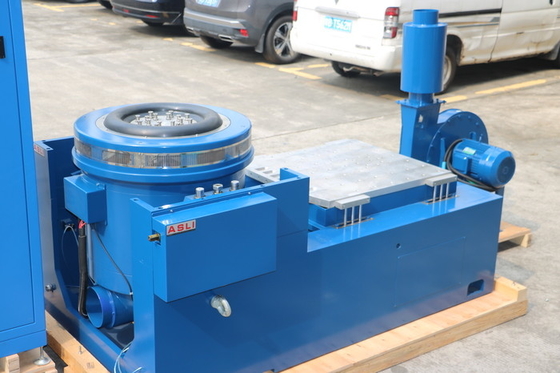

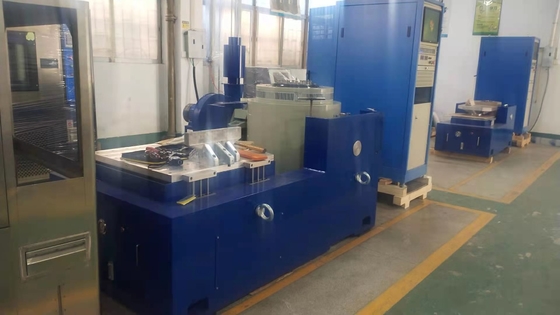

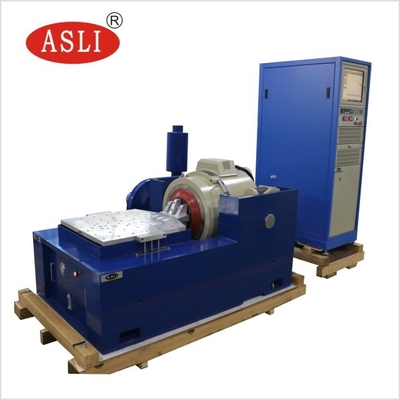

Laboratuvar Elektromanyetik Tip Yüksek Frekanslı titreşim sallayıcısı
Uygulama:
Elektrodinamik Yüksek Frekanslı titreşim dalgalanması serisi ürünleri üreticisiyiz, "Çifte manyetik devre yapısı", "kendinden üretilen iskelet eylem daireleri","Havadaki Destek" ve "Rol rulmanları ve doğrusal rehberlik", "trunnion izolasyon" gelişmiş modern teknoloji ve özel teknoloji, X,Y,Z üç eksenli sinüzoidal titreşim testi ve geniş bant rastgele titreşim testi ile tamamlanabilir,Klasik (yarım - sinüs) ile tamamlanacakBu ürünler ulusal savunma, silah, havacılık, havacılık, iletişim, elektronik,Elektrikli aletler, iletişim, ev aletleri ve diğer alanlar.
VibrationElectro Dynamic Shaker Özellikleri:
1Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
2İki manyetik devre, düşük manyetik akış sızıntısı, kompakt yapı ve mantıklı.
3Rocker Rod rulo rulmanları düz ve ithalat odaklı bileşik vücut sertlik yönelimi, eksantrik yük kapasitesi.
4- Trunnion izole etme temeli hormon kullanımı, mobil rahatlık kurulumu için.
5Sistemin etrafında gelişmiş teknolojiler hareket ederek dinamik döngünün yüksek güvenilirliğe sahip olmasını sağlar.
6Yeni kanal tasarımı ve soğutma etkisini artırmak.
7Statik sertlik, dinamikTaşıma küçük balonunun mikro sertliği, titreşim masasının kapasitesini artırır, düşük frekanslı performansı geliştirir.
2-1 Teknik parametreler
(1) Belirli kuvvet: sinüs kuvveti 3000N; rastgele kuvvet 3000N; şok kuvveti 6000N;
(2) Frekans aralığı: 3Hz ila 3500Hz, Sabit frekans, ileri geri süpürme, sinüs, rastgele, şok
(3) Sıfırlama frekansı Modu: doğrusal, logaritmik, ileri geri süpürme, sabit frekans
(4) Sıfırlama sıklığı zamanları: 1 ila 32767
(5) Sıfırlama frekansı süresi: sabit frekans/tek 1-3600 dakika, süpürme frekansı eğrileri görüntülenebilir.
(6) Maks. Hızlanma;1000m/s2(yüklenmemiş)
(7) Maks. Hız: 1.6m/s
(8) En fazla yer değiştirme:25mmp-p (açık yük), çift zirve
(9) Çarpışma yer değiştirme: 25mm
(10) Hareketli Bobinin Ağırlığı: 3,5 kg
(11) titreşim yönleri: dikey
(12) titreşim dalgası: sinüs, rastgele, şok
(13) Hareketli sarmalın çapı: Φ150mm
(14) titreşim sistemi boyutu: W750xH599xD680 mm
(15) titreşim sistemi ağırlığı: 490KG
Elektrodinamik Yüksek Frekanslı titreşim denetleyicisinin teknik parametreleri:
| Model |
Sine Güç (N) |
Rated Rastgele Güç (N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
İsimlendirilmiş hareket (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Titreşim Sistemi Hakkında
(1) Yüksek manyetik alan yoğunluğunu sağlamak ve akış sızıntısını azaltmak için çift manyetik devre yapısı;Özel çıkartma yapısı akış sızıntısını 1 mt'den aşağıya indirebilir
(2) U tipi yaylar, yuvarlaklar ve eğik yüklere karşı güçlü direnç için doğrusal rulmanlar
(3) Hava yayları titreşim yalıtımı için kullanılır; titreşim sistemi ağır yük altında bile istikrarlı bir şekilde çalışır.
(4) titreşim testçisinin aşırı ısı, aşırı yük, aşırı akım, aşırı gerilim ve aşırı hareketli koruma cihazları sağlanmıştır.
Aşırı voltaj, alt voltaj, eksik faz için elektrik ağı koruma cihazları; Sürücü gücü, akım sınırlayıcı, yumuşak başlangıç, aşırı sıcaklık, kısa akım, modül hatası koruması
(5) Sinüs, rastgele, çevresel etki testlerini tamamlayabilir
(6) Bu sistemin voltaj dalgalanması için çok az gereksinimleri vardır, ≤±10% OK
(7) Bu sistem topraklama direnci için az gereksinimleri vardır, ≤4Ω OK
(8) Yüksek güvenilirlik, özellikle uzun süre çalışmaya uygun

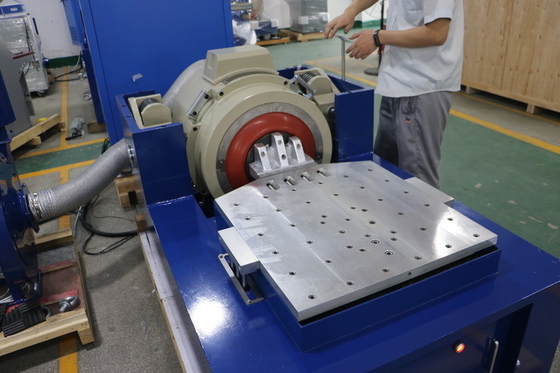

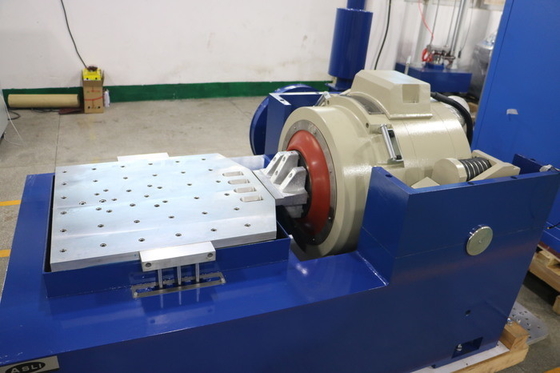

Yatay dayanak özellikleri:
1Daha yüksek hızlanma ve çalışma sıklığını gerçekleştirmek için küçük yükleme tezgahı içinde, tüm makine tezgahının yükleme kapasitesini ve performansını iyileştirmek için.
2Yatay bank ve titreşim bankı mükemmel yapıya sahip, kurulumu ve ayarlanması kolay olan bütünleşik tiplerdir.
3. statik basınç yolu, V şeklindeki, eğimden dirençli ve önyargıya dayanıklı kapasitesi.
Dahili yağ pompası, iyi yapısı ve kullanımı kolay.
Yatay genişleticinin teknik parametreleri:
| Model | Masa boyutu (mm) | Frekans aralığı (Hz) | Hareketli parçaların ağırlığı (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |

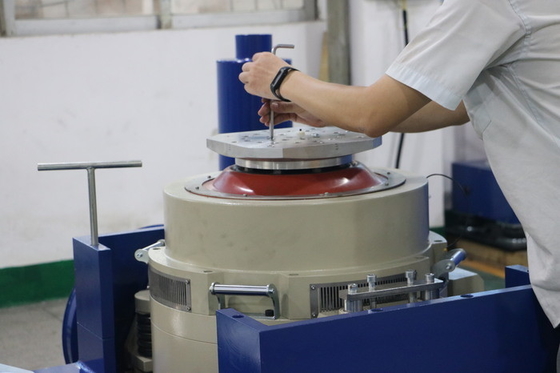

Dikey olarak uzatılmış bankın özellikleri:
VT dikey uzatılmış bank ve belirtilen klemler, hassas hesaplanmış, müşteri mükemmel yapıya göre en iyi performansı elde ettiğinden emin olmak için ayrıntılı tasarım
ve işçilik.
Dikey genişleticinin teknik parametreleri:
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Bench Boyutu |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Tür banyo) | 220 | 350 | Φ1200 |
Endüstriyel Elektrikli Aygıtlar Elektrodinamik Tipi titreşim Tester hakkında herhangi bir sorunuz varsa, lütfen benimle temasa geçmekten çekinmeyin.
