ES-6 titreşim test ekipmanları.pdf

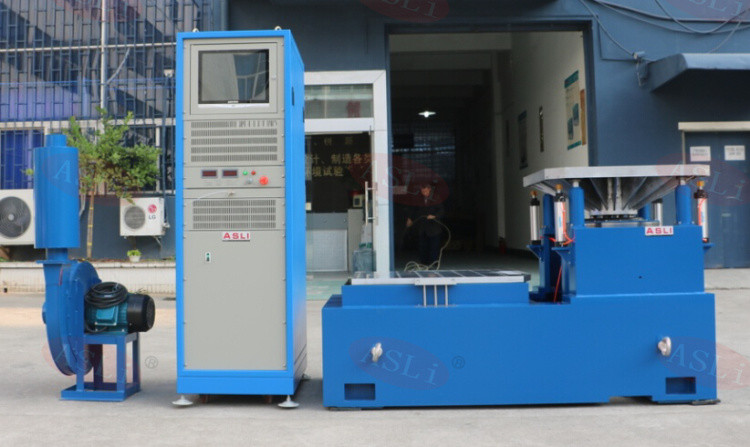

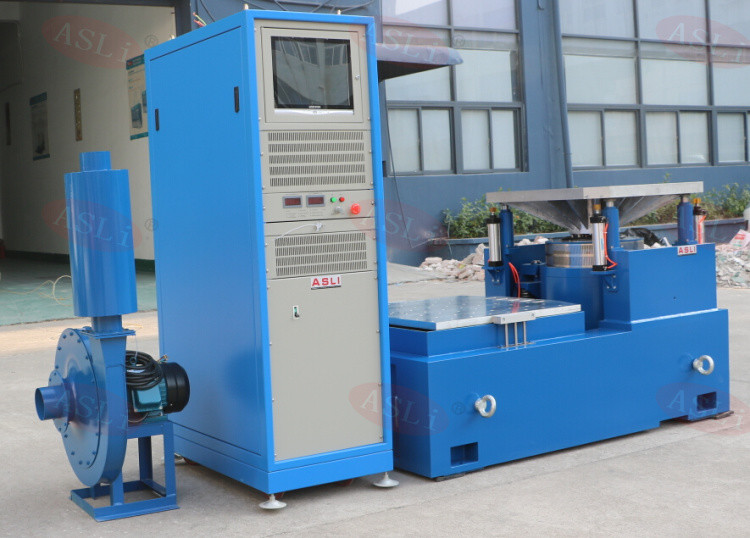

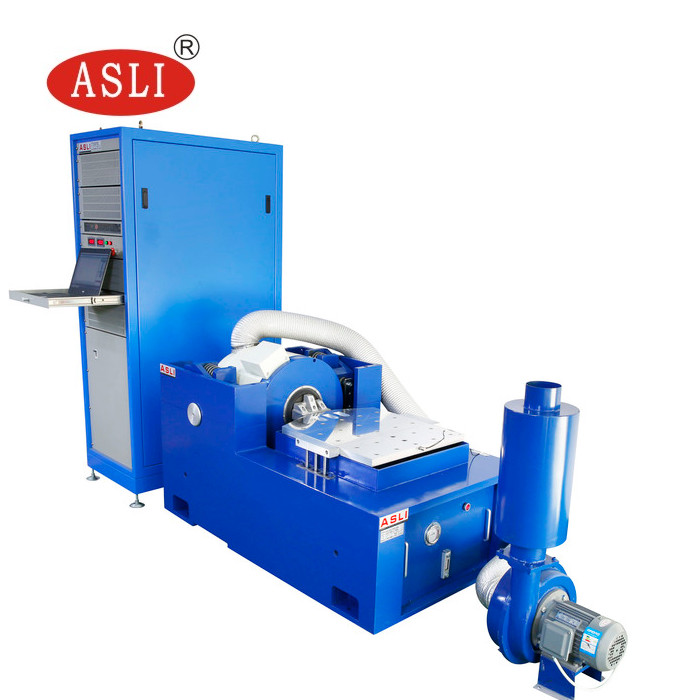

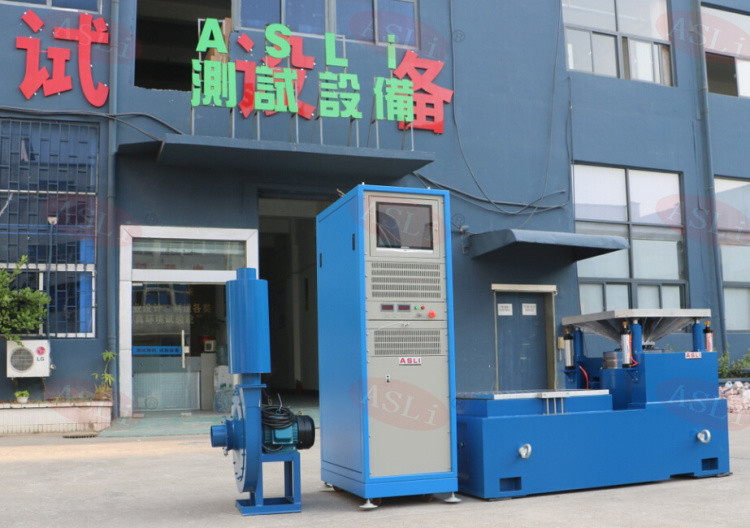

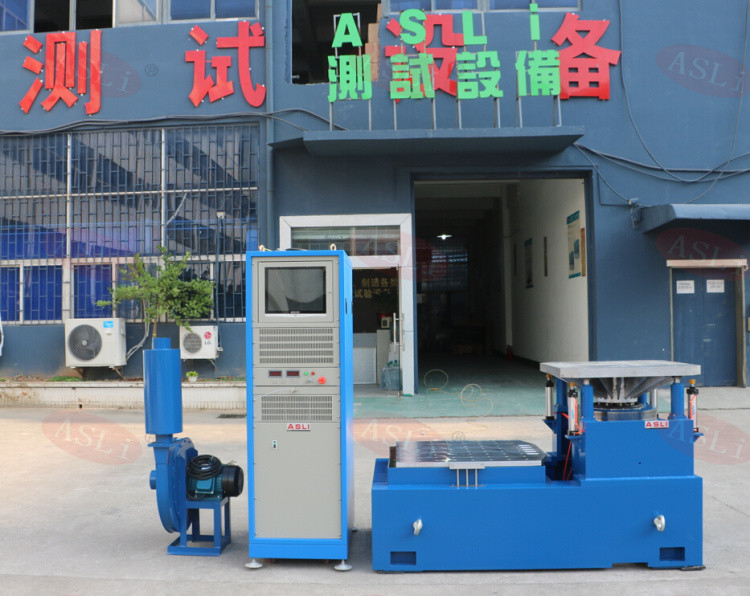

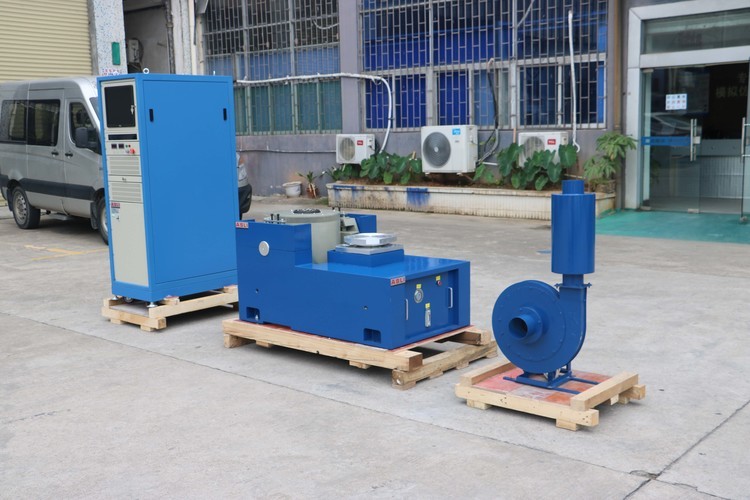

Otomotiv anahtarları için dikey ve yatay titreşim sallayıcısı
Yüksek frekanslı titreşim test makinesi, esas olarak ürün titreşim ve şok çevresel test ortamı, çevresel stres tarama testi, güvenilirlik testi için kullanılır.Havacılık için testler yapılması gerekebilir., iletişim, elektronik, elektrik, iletişim, ev aletleri ve ürünlerin diğer alanları.Bu, her türlü test spesifikasyonunu karşılayan ve IEC, MIL-STD, JIS, ASTM ve diğer spesifikasyonlar dahil olmak üzere yürütülebilen bir test platformudur.
Yüksek frekanslı titreşim makinesi Parametresi:
| Model |
Sine Güç (N) |
Rated Rastgele Güç (N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız (m/s) |
İsimlendirilmiş hareket (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Ürün özellikleri
* Esnek süspansiyon sistemi ve düz çizgi kılavuzu, güçlü taşıma kapasitesi, iyi kılavuzlama performansı ve yüksek istikrar.
* Merkezi yük hava yastığının statik sertliği büyük, dinamik sertliği küçük, taşıma kapasitesi güçlü ve dinamik performansı mükemmel.
* Hızlı kendi kendini inceleme teşhisi ve zincir koruması, yüksek güvenlik ve güvenilirlik;
* Hava yastığının izole edici ve amortizasyon cihazı, vibratörün özel temele ihtiyaç duymamasını sağlar, titreşim dalgasını mükemmel bir şekilde yeniden üretir ve titreşim iletimini azaltır.
* Yatay ve dikey genişleme platformlarının farklı kullanımını sağlamak;
* Her türlü titreşim denetleyicisi ile kullanılabilir ve işlem basit.
Yatay dayanak özellikleri:
Daha yüksek hızlanmayı ve çalışma sıklığını gerçekleştirmek için küçük yükleme tezgahı içinde, tüm makine tezgahının yükleme kapasitesini ve performansını iyileştirmek için.
Yatay bank ve titreşim bankı, mükemmel yapıya sahip, kurulumu ve ayarlanması kolay olan bütünleşik tiplerdir.
Statik basınç yolu, V şeklinde, eğimden ve önyargıya karşı dayanıklı.
Dahili yağ pompası, iyi yapısı ve kullanımı kolay.
| Model | Masa boyutu (mm) | Frekans aralığı (Hz) | Hareketli parçaların ağırlığı (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
Otomobil anahtarları için Dikey ve Yatay titreşim salıntıcısı hakkında herhangi bir şüpheniz veya ihtiyacınız varsa, lütfen soruşturmanızı göndermekten çekinmeyin.
